Verticuteerset

Dit product kan handen of voeten afsnijden. Volg altijd alle veiligheidsinstructies op om ernstig letsel te voorkomen.

• Lees deze Gebruikershandleiding en zorg ervoor dat u deze begrijpt voordat u de machine start.

• Geef uw volledige aandacht als u de machine gebruikt. Zorg ervoor dat u met niets anders bezig bent waardoor u kunt worden afgeleid, anders kunnen er letsels ontstaan of kan eigendom worden beschadigd.

• Haal alle puin of andere voorwerpen weg die opgeraapt kunnen worden en door de messen van de maai-eenheid kunnen worden weggeslingerd. Houd omstanders uit het werkgebied.

• Houd handen en voeten uit de buurt van de bewegende onderdelen van de machine.

• Gebruik de machine niet als er schermen of andere beveiligingsmiddelen ontbreken of als deze niet naar behoren werken.

• Blijf uit de buurt van afvoeropeningen.

• Houd omstanders en kinderen uit de buurt van het werkgebied. Laat kinderen nooit de machine bedienen.

• Doe het volgende voordat u de bestuurdersstoel verlaat:

  • Parkeer de machine op een horizontaal oppervlak.

  • Maai-eenheid/maai-eenheden neerlaten.

  • Schakel de aandrijvingen uit.

  • Stel de parkeerrem in werking (indien aanwezig).

  • Zet de motor af en verwijder het sleuteltje.

  • Wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen.

  • Als de verticuteermessen op een vast voorwerp stoten of als de unit abnormaal trilt, stopt u en schakelt u de motor uit. Controleer de verticuteerset op beschadigde onderdelen. Herstel eventuele schade vóór u de verticuteerset start en gaat gebruiken.

  • Zorg ervoor dat al het bevestigingsmateriaal goed is vastgedraaid zodat u veilig met de verticuteereenheden kunt werken.

Onjuist gebruik of onderhoud van deze machine kan letsel tot gevolg hebben. Om het risico op letsel te verkleinen, dient u zich aan de volgende veiligheidsinstructies te houden en altijd op het veiligheidssymbool te letten, dat betekent Voorzichtig, Waarschuwing of Gevaar – instructie voor persoonlijke veiligheid. Niet-naleving van deze instructies kan leiden tot lichamelijk of dodelijk letsel.

• De maai-eenheid is slechts een volledige machine wanneer deze gemonteerd is op een tractie-eenheid. Lees de Gebruikershandleiding van de tractie-eenheid zorgvuldig voor de volledige instructies over het veilig gebruik van de machine.

• Stop de machine, verwijder het sleuteltje (indien aanwezig) en wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen voordat u het werktuig controleert nadat u een voorwerp heeft geraakt of de machine abnormaal begint te trillen. Voer alle noodzakelijke reparaties uit voordat u de machine weer in gebruik neemt.

• Zorg ervoor dat alle onderdelen in goede staat verkeren en alle bevestigingselementen stevig vastzitten. Vervang versleten of beschadigde stickers.

• Gebruik uitsluitend door Toro goedgekeurde accessoires, werktuigen en onderdelen.

Een versleten of beschadigd mes kan breken en een stuk van het mes kan worden uitgeworpen in de richting van de bestuurder of omstanders en ernstig lichamelijk of dodelijk letsel toebrengen.

• Controleer op gezette tijden het maaimes op slijtage of beschadigingen.

• Wees voorzichtig als u de messen controleert. Omwikkel de maaimessen of draag handschoenen en wees voorzichtig als u onderhoudswerkzaamheden aan de maaimessen verricht. De maaimessen mogen alleen worden vervangen of geslepen, probeer ze nooit recht te maken of er aan te lassen.

• Let op dat bij machines met meerdere maaimessen andere messen kunnen gaan draaien doordat u 1 mes draait.

Benodigde onderdelen voor deze stap:

Nadat de verticuteerset is uitgepakt, controleert u het volgende:

1. Controleer of er aan beide kanten van de messenkooi smeervet zit. Er moet duidelijk vet te zien zijn op de inwendige gleuven van de as van de messenkooi.

2. Controleer of alle moeren en bouten stevig zijn vastgezet.

3. Zorg ervoor dat de ophanging van het draagframe vrij kan bewegen en niet vastloopt als deze vooruit en achteruit wordt bewogen.

Benodigde onderdelen voor deze stap:

Bevestig een transportrolbeugel aan de pen van elke zijplaat met een borgpen (Figuur 3).

Figuur 3

1. Borgpen
2. Transportrolconstructie

Note: De rol moet naar de achterzijde van de verticuteerset zijn gericht.

Benodigde onderdelen voor deze stap:

Monteer de smeernippel op de verticuteerset, aan de zijde van de messenkooimotor. Raadpleeg Figuur 4 om de positie van de messenkooimotoren te bepalen aan de hand van de positie van de verticuteersets.

Figuur 4

1. Verticuteerset 1
2. Verticuteerset 2
3. Verticuteerset 3
4. Verticuteerset 4
5. Verticuteerset 5
6. Messenkooimotor
7. Gewicht of ander accessoire (afzonderlijk verkrijgbaar)

1. Verwijder de stelschroef op de zijplaat van de messenkooimotor en gooi ze weg (Figuur 5).



   Figuur 5

   1. Inbusbouten
   2. Rechte smeernippel (monteren)
   3. Stelschroef (verwijderen en weggooien)

2. Monteer de rechte smeernippel (Figuur 5).

3. Als er zich geen bouten op de zijplaat van de messenkooimotor bevinden, moet u deze monteren (Figuur 5).

4. Monteer de O-ring op de messenkooimotor (Figuur 6).

   Note: De elektrische motor is afgebeeld; deze stap geldt ook voor de hydraulische motor.



   Figuur 6

   1. O-ring

Benodigde onderdelen voor deze stap:

Voor verticuteersets die gemonteerd worden op een Reelmaster 5010-H dient u de borstbout aan de zijplaat van de messenkooimotor (Figuur 7) te vervangen door de nieuwe borstbout; anders zal de elektrische messenkooi de bestaande bout raken.

Figuur 7

1. Oude bout
2. Nieuwe borstbout

Benodigde onderdelen voor deze stap:

Koop en monteer de eindgewichtset die geschikt is voor de configuratie van uw machine (Figuur 8).

• Gewichtenset model 03411 voor elektrische messenkooimotoren

• Gewichtenset model 03412 voor hydraulische messenkooimotoren

Figuur 8

1. Eindgewicht (groot gewicht afgebeeld)

De verticuteerset kan op één van de vijf plaatsen op de tractie-eenheid worden gemonteerd. In Figuur 5 ziet u de oriëntatie van de aandrijfmotor voor elke locatie. Indien de motor moet worden bevestigd aan een punt op het rechter uiteinde van de verticuteerset, moet u een contragewicht monteren aan het linker uiteinde van de verticuteerset. Indien de motor moet worden bevestigd aan het linker uiteinde, moet u een contragewicht monteren aan het rechter uiteinde van de verticuteerset.

Note: Voor model 03619 is het eindgewicht bij levering aan het rechter uiteinde van de verticuteerset gemonteerd. De bouten op het linker uiteinde moeten worden gebruikt om de motor vast te zetten.

Zie De verticuteerset afstellen.

De messenkooien van de verticuteerset worden op dezelfde manier op de tractie-eenheid gemonteerd als messenkooien. Raadpleeg de Gebruikershandleiding van de tractie-eenheid voor montage-instructies.

Monteer de messenkooimotor en smeer de zijplaat totdat het overtollige smeervet uit de ontlastklep loopt; zie De verticuteerset smeren.

Beoordeel de prestaties van de messenkooi bij de gewenste instelling voordat u de messenkooien van de verticuteerset in werking stelt. Verticuteer een vrij terrein dat niet wordt gebruikt, om vast te stellen of de gewenste resultaten worden bereikt. Indien gewenst afstellen.

• Gebruik de tractie-eenheid bij volgas, maximale snelheid van de messenkooien (stand 9) en bij de gewenste tractiesnelheid.

• De maximale aanbevolen indringdiepten van de messen zijn als volgt:

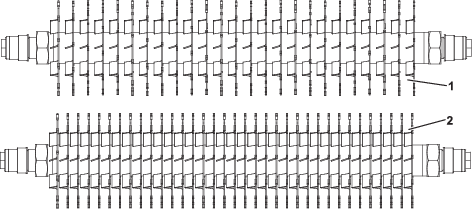

  • Model 03618 is 3 mm.

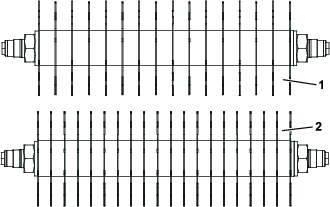

  • Model 03619 is 6 mm.

• De vermogensvereisten voor het bedienen van de verticuteermessenkooien variëren afhankelijk van de gazon- en grondomstandigheden. De rijsnelheid moet in bepaalde omstandigheden worden verminderd.

• Bij het werken op gazon met ongebruikelijk veel vuil of gazonvilt, kunt u de voor- en achterschermen openen om het vuil eenvoudiger uit de messenkooi te verwijderen.

  Voorzichtig

  Uitgeworpen afval kan lichamelijk letsel veroorzaken.

  Open het achterscherm niet verder dan horizontaal ten opzichte van de grond.

Note: Als u de verticuteerset moet kantelen om bij de verticuteermessen te kunnen komen, moet u de kickstandaard (meegeleverd met de tractie-eenheid) gebruiken (Figuur 12).

Figuur 12

1. Kickstandaard

Elke verticuteerset heeft 5 smeernippels (Figuur 13) die wekelijks moeten worden gesmeerd met nr. 2 lithiumvet.

De smeerpunten zijn de voorrol (2), de achterrol (2) en de spieën van de messenkooi (1).

Important: Smeer de maaidekken onmiddellijk nadat u deze hebt gewassen. Hierdoor wordt het water afgevoerd uit de lagers en wordt hun levensduur verlengd.

1. Veeg alle smeernippels af met een schone doek.

2. Breng smeervet aan totdat u schoon vet uit de afdichtingen van de rol en de ontlastklep van het lager ziet komen (Figuur 13).



   Figuur 13

   1. Ontlastklep

3. Veeg eventueel overtollig vet weg.

1. Bevestig het uiteinde van de verticuteeras (met maar één ring en moer) in een bakschroef.

2. Draai aan het andere uiteinde van de as de moer linksom en verwijder de moer.

   Voorzichtig

   De messen zijn extreem scherp en hebben mogelijk bramen waaraan u uw handen kunt snijden.

   Draag handschoenen en wees voorzichtig bij het verwijderen van de messen van de as.

3. Verwijder het kleine afstandsstuk/de kleine afstandsstukken, de ring (enkel model 03619), de messen en de grote afstandsstukken. Reinig en smeer de zeskantige of vierkante as met een dunne laag smeervet om de montage te vergemakkelijken (Figuur 15 of Figuur 14).



   Figuur 14

   Model 03618

   1. As
   2. Moer
   3. Klein afstandsstuk (3/16")
   4. Klein afstandsstuk (½")
   5. Mes (25 voor model 03618)
   6. Groot afstandsstuk (24 voor model 03618)

   Important: De volgorde waarin de messen worden verwijderd is zeer belangrijk. Keer de messen van de messenkooi niet om tijdens het verwijderen en verander ook de volgorde van de messen niet tijdens het monteren. Let op de indexopening in elk verticuteermes. De indexopening is bedoeld voor de montage om de juiste schroefgang van de verticuteermessenkooi te verkrijgen.



   Figuur 15

   Model 03619

   1. As
   2. Moer
   3. Ring
   4. Klein afstandsstuk
   5. Mes (16 voor model 03619)
   6. Groot afstandsstuk (15 voor model 03619)

1. Monteer een mes (Figuur 16).

2. Monteer een groot afstandsstuk.

3. Keer de messen van de messenkooi niet om terwijl u deze aan de as monteert.

   Note: Als u de messen omkeert, zullen de gebruikte (afgeronde) messen samen gebruikt worden met de scherpe randen van de ongebruikte messen, hetgeen zal resulteren in een onbevredigend maaibeeld.

4. Monteer het volgende mes rechtsom zodat de indexopening (Figuur 16) niet is uitgelijnd met de opening van het eerste mes, en één mesvlak van de as verschilt.



   Figuur 16

   1. Indexopening

5. Ga verder met het monteren van afstandsstukken en messen op deze manier totdat alle messen zijn gemonteerd.

   Note: Als alles juist is geplaatst, ziet de mesvolgorde eruit als een schroefgang.

6. Monteer het kleine afstandsstuk op de as.

7. Breng blauwe Loctite 242 aan op de moer. Monteer de moer op de as (aangedreven kant van de moer richting het afstandsstuk) en draai de moer vast met een torsie van 109 tot 135 N·m.

Er zijn een revisieset voor de rol (onderdeelnr. 114-5430) en een gereedschapsset voor revisie van de rol (onderdeelnr. 115-0803) (Figuur 19) verkrijgbaar om de rol een onderhoudsbeurt te geven. De revisieset omvat alle lagers, lagermoeren en binnen- en buitenpakkingen die nodig zijn om een rol te reviseren. De gereedschapsset bevat alle werktuigen en montage-instructies die nodig zijn om een rol te reviseren met de revisieset. Zie de onderdelencatalogus of neem contact op met uw erkende Toro distributeur als u hulp nodig heeft.

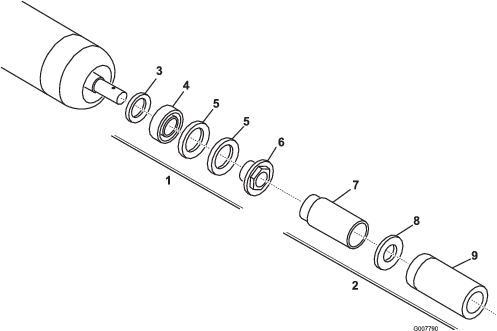

Figuur 19

1. Revisieset voor rol (onderdeelnr. 114-5430)
2. Gereedschapsset voor revisie van de rol (onderdeelnr. 115-0803)
3. Binnenpakking
4. Lager
5. Buitenpakking
6. Lagermoer
7. Gereedschap voor binnenpakking
8. Ring
9. Gereedschap voor lager/buitenpakking
