Вертикуттер

Нарушение правил работы с оборудованием данного типа может привести к травматической ампутации конечностей. Во избежание тяжелых травм следует всегда соблюдать все правила техники безопасности.

• Перед пуском машины необходимо прочесть и понять содержание данного Руководства оператора.

• При работе на данной машине следует быть предельно внимательным. Во избежание травмирования людей или повреждения имущества запрещается отвлекаться во время работы.

• Удалите весь мусор и другие объекты, которые могут быть захвачены и отброшены ножами режущего блока. Не допускайте в рабочую зону посторонних лиц.

• Запрещается помещать руки и ноги рядом с движущимися компонентами машины.

• Запрещается эксплуатировать машину без установленных на ней исправных ограждений и других защитных устройств.

• Держитесь на достаточном расстоянии от всех отверстий выброса.

• Запрещается допускать посторонних лиц и детей в рабочую зону. Запрещается допускать детей к эксплуатации машины.

• Прежде чем покинуть рабочее место оператора, выполните следующие действия:

  • Установите машину на ровной поверхности.

  • Опустите режущий блок (блоки).

  • Отключите приводы.

  • Включите стояночный тормоз (при наличии).

  • Выключите двигатель и извлеките ключ из замка зажигания.

  • Дождитесь остановки всех движущихся частей.

  • Если произошел удар ножей вертикуттера о твердый предмет или возникла нештатная вибрация машины, остановите машину и заглушите двигатель. Проверьте вертикуттер на отсутствие поврежденных деталей. Прежде чем производить запуск вертикуттера и начать его эксплуатацию, устраните все повреждения.

  • Следите за тем, чтобы все крепежные детали были затянуты, чтобы обеспечить безопасное рабочее состояние вертикуттера.

Нарушение правил эксплуатации или технического обслуживания машины может привести к травме. Чтобы снизить вероятность травмирования, следует выполнять правила техники безопасности и всегда обращать внимание на символы, предупреждающие об опасности (, которые имеют следующее значение: «Осторожно!», «Предупреждение!» или «Опасно!» — указания по обеспечению личной безопасности. Несоблюдение данных инструкций может стать причиной травмы или гибели.

• Режущий блок считается укомплектованной машиной, только когда он установлен на тяговом блоке. Внимательно прочтите Руководство оператора для тягового блока, в котором содержатся полные инструкции по безопасному использованию данной машины.

• После удара о какой-либо предмет или в случае появления аномальных вибраций в машине следует остановить машину, извлечь ключ (при наличии) и дождаться остановки всех движущихся частей, прежде чем приступать к проверке навесного оборудования. Перед возобновлением работы необходимо устранить все неисправности.

• Следите за исправностью всех компонентов и надлежащей затяжкой крепежа. Заменяйте изношенные или поврежденные наклейки.

• Используйте только принадлежности, навесное оборудование и запчасти, утвержденные компанией Toro.

Износ или повреждение ножа может привести к его разрушению. Выброс фрагментов ножа в направлении оператора или находящихся поблизости людей может стать причиной серьезной травмы или гибели.

• Следует периодически проверять ножи на наличие износа или повреждений.

• При проверке ножей будьте внимательны. При техническом обслуживании ножей оберните их ветошью или наденьте перчатки и будьте внимательны. Допускается только замена или заточка ножей; запрещается выпрямлять или сваривать их.

• При использовании газонокосилок с несколькими ножами будьте осторожны, поскольку вращение одного ножа может привести к вращению других ножей.

Детали, требуемые для этой процедуры:

После удаления упаковки с вертикуттера, проверьте следующее:

1. Убедитесь в наличии смазки каждого края барабана. Смазка на внутренних шлицах вала барабана должна быть видна невооруженным глазом.

2. Убедитесь в том что все болты и гайки затянуты надлежащим образом.

3. Убедитесь в том, что подвеска несущей рамы двигается свободно вперед и назад.

Детали, требуемые для этой процедуры:

Закрепите кронштейн ведущего ролика к каждой стороне штифта боковой панели при помощи шплинта (Рисунок 3).

Рисунок 3

1. Шплинт
2. Ведущий ролик в сборе

Note: Ролик должен быть расположен в задней части вертикуттера.

Детали, требуемые для этой процедуры:

Масленку необходимо установить на вертикуттере со стороны двигателя барабана. Для определения расположения каждого двигателя барабана в зависимости от положения каждого вертикуттера см. Рисунок 4.

Рисунок 4

1. Вертикуттер 1
2. Вертикуттер 2
3. Вертикуттер 3
4. Вертикуттер 4
5. Вертикуттер 5
6. Двигатель барабана
7. Груз или другая принадлежность (продается отдельно)

1. Выверните и удалите в отходы установочный винт на боковой пластине двигателя барабана (Рисунок 5).



   Рисунок 5

   1. Колпачковые винты
   2. Прямая масленка (установите)
   3. Установочный винт (снимите и удалите в отходы)

2. Установите прямую масленку (Рисунок 5).

3. Если на боковой пластине двигателя барабана нет винтов, установите их (Рисунок 5).

4. Установите уплотнительное кольцо на двигатель барабана (Рисунок 6).

   Note: Показан электрический двигатель; данный пункт также относится к гидромотору.



   Рисунок 6

   1. Уплотнительное кольцо

Детали, требуемые для этой процедуры:

На вертикуттерах, устанавливаемых на режущем блоке Reelmaster 5010–H, замените болт с буртиком, расположенный на боковой пластине двигателя барабана (Рисунок 7), новым болтом с буртиком; в противном случае барабан с электрическим приводом будет касаться имеющегося болта.

Рисунок 7

1. Старый болт
2. Новый болт с буртиком

Детали, требуемые для этой процедуры:

Приобретите и установите комплект торцевых грузов, подходящий для конфигурации вашей машины (Рисунок 8).

• Комплект грузов модели 03411 для барабанов с электрическим двигателем

• Комплект грузов модели 03412 для барабанов с гидромотором

Рисунок 8

1. Торцевой груз (показан большой груз)

Вертикуттер можно установить в любое из пяти положений на тяговом блоке. Рисунок 5 показана ориентация двигателя привода для каждой из позиций. Для каждой из позиций, в соответствии с которой требуется установка двигателя в правой задней части вертикуттера, необходимо добавить противовес на левую сторону машины. Для каждой из позиций, в соответствии с которой требуется установка двигателя в левой части вертикуттера, необходимо добавить противовес на правую часть машины.

Note: Модель 03619 поставляется с противовесами, установленными в правой задней части вертикуттера. Болты на левой задней части используются для крепления мотора.

См. Регулировка вертикуттера.

Барабаны вертикуттера устанавливаются на тяговый блок тем же способом, что и режущие блоки с барабанами. Указания по монтажу см. в Руководстве оператора тягового блока.

Установите двигатель барабана и закачивайте консистентную смазку в масленку боковой пластины до появления консистентной смазки на выходе из предохранительного клапана; см. раздел Смазка вертикуттера.

Перед началом эксплуатации барабанов вертикуттера, оцените их эксплуатационные характеристики при желаемой настройке. Для определения качества желаемого результата, используйте вертикуттер на чистой, неиспользованной области. Отрегулируйте должным образом.

• Эксплуатируйте тяговый блок с полностью открытой дроссельной заслонкой, максимальной скоростью барабана (настройка 9) и при желаемой скорости тягового блока.

• Максимальная рекомендованная глубина ножа:

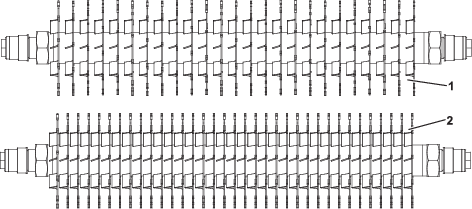

  • Модель 03618 – 3 мм.

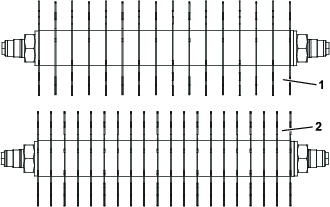

  • Модель 03619 – 6 мм.

• Количество потребляемой электроэнергии при работе барабанов вертикуттера зависит от травяного покрова и почвы. В некоторых условиях может потребоваться снижение скорости движения.

• При работе на травяных покровах с большим количеством мусора или соломы откройте передний и задний щитки выброса, чтобы облегчить выброс мусора из барабана.

  Предостережение

  Выброс мусора может привести к травме.

  Не открывайте задний щиток настолько, чтобы он был выше уровня земли.

Note: Каждый раз при необходимости наклона вертикуттера для обнажения его ножей используйте откидную опору (поставляется с тяговым блоком) (Рисунок 12).

Рисунок 12

1. Откидная опора

На каждом вертикуттере установлено 5 масленок (Рисунок 13), которые следует раз в неделю заправлять универсальной консистентной смазкой № 2 на литиевой основе.

Точки смазки: передний ролик (2 шт.), задний ролик (2 шт.) и шлицы двигателя барабана (1 шт.).

Important: Смазка режущих блоков непосредственно после их очистки поможет удалить воду из подшипников и продлить срок их службы.

1. Протирайте каждую масленку чистой ветошью.

2. Вводите смазку до появления чистой смазки на выходе уплотнений роликов и предохранительного клапана подшипника (Рисунок 13).



   Рисунок 13

   1. Предохранительный клапан

3. Удалите излишки смазки.

1. Закрепите край вала вертикуттера (с одной шайбой и гайкой) при помощи зажимного приспособления.

2. На противоположном краю вала поверните гайку против часовой стрелки и снимите ее.

   Предостережение

   Ножи очень острые, на них могут быть заусенцы, вы можете порезать руки.

   Используйте перчатки и будьте осторожны при снятии ножей с вала.

3. Снимите малый разделитель (разделители), шайбу (только модель 03619), ножи и большие разделители. Очистите и смажьте шестигранный или квадратный вал небольшим слоем смазки, чтобы облегчить сборку (Рисунок 15 или Рисунок 14).



   Рисунок 14

   Модель 03618

   1. Вал
   2. Гайка
   3. Малый разделитель (3/16 дюйма)
   4. Малый разделитель (½ дюйма)
   5. Нож (25 шт. для модели 03618)
   6. Большой разделитель (24 шт. для модели 03618)

   Important: Чрезмерно важно соблюдать порядок разборки. Не переворачивайте ножи барабана вертикуттера в ходе разборки и не меняйте порядок действий при сборке. Используйте установочное отверстие в каждом ноже вертикуттера. Установочное отверстие предоставлено для обеспечения правильного порядка сборки и последующего получения надлежащей спиральной структуры барабана вертикуттера.



   Рисунок 15

   Модель 03619

   1. Вал
   2. Гайка
   3. Шайба
   4. Небольшой разделитель
   5. Нож (16 шт. для модели 03619)
   6. Большой разделитель (15 шт. для модели 03619)

1. Установите нож (Рисунок 16).

2. Установите большой разделитель.

3. Не переворачивайте ножи в обратное положение при их повторной установке на вал барабана.

   Note: Если перевернуть ножи, то используемые ножи (закругленные) смешаются с острыми краями ножей, которые ранее не использовались, что приведет к неудовлетворительным характеристикам резания.

4. Устанавливайте каждый последующий нож по часовой стрелке таким образом, чтобы соответствующее установочное отверстие (Рисунок 16) не было совмещено с первым отверстием ножа одной плоскостью вала.



   Рисунок 16

   1. Установочное отверстие

5. Продолжайте устанавливать разделители и ножи таким же способом до тех пор, пока не установите весь набор ножей.

   Note: В случае правильной сборки, ножи сформируют спираль.

6. Установите небольшой разделитель на вал.

7. Нанесите на гайку Blue Loctite 242. Установите гайку на вал (обработанной стороной гайки к разделителю) и затяните ее с моментом от 109 до 135 Н∙м.

Для обслуживания валика предусмотрены ремонтный комплект валика (номер по каталогу 114-5430) и набор инструментов для ремонта валика (номер по каталогу 115-0803) (Рисунок 19). Ремонтный комплект валика включает в себя все подшипники, гайки подшипника, внутренние и внешние уплотнения для ремонта валика. Набор инструментов для ремонта валика включает в себя все инструменты и инструкции, необходимые для ремонта валика с помощью ремонтного комплекта. См. каталог запасных частей для вашей машины или свяжитесь с официальным дистрибьютором компании Toro для получения помощи.

Рисунок 19

1. Ремонтный комплект валика (номер по каталогу 114-5430)
2. Набор инструментов для ремонта валика (номер по каталогу 115-0803)
3. Внутреннее уплотнение
4. Подшипник
5. Внешнее уплотнение
6. Гайка подшипника
7. Инструмент внутреннего уплотнения
8. Шайба
9. Подшипник/инструмент для внешнего уплотнения
