ชุดซอยหญ้า

อุปกรณ์นี้อาจทำให้เกิดการบาดเจ็บแก่มือและเท้าได้ ดังนั้น ปฏิบัติตามคำแนะนำด้านความปลอดภัยทั้งหมดอยู่เสมอเพื่อหลีกเลี่ยงการบาดเจ็บร้ายแรง

• อ่านและทำความเข้าใจเนื้อหาของคู่มือผู้ใช้ฉบับนี้ก่อนจะสตาร์ทเครื่อง

• โปรดมีสมาธิขณะควบคุมอุปกรณ์ อย่าทำกิจกรรมที่ทำให้เสียสมาธิ มิฉะนั้นอาจส่งผลให้เกิดการบาดเจ็บหรือเกิดความเสียหายต่อทรัพย์สินได้

• กำจัดเศษวัสดุหรือวัตถุอื่นๆ ที่อาจจะโดนใบมีดของชุดตัดหญ้าและกระเด็นออกมา กันผู้ที่อยู่รอบข้างทุกคนให้ออกห่างจากพื้นที่ทำงาน

• อย่านำมือหรือเท้าเข้าใกล้ชิ้นส่วนเคลื่อนไหวของเครื่องจักร

• หากไม่ได้ติดตั้งแผงกั้นและอุปกรณ์นิรภัยอื่นๆ ทั้งหมด หรือแผงกั้นและอุปกรณ์นิรภัยทำงานผิดปกติ กรุณาอย่าใช้เครื่อง

• ห้ามขวางท่อหรือช่องเปิดใดๆ โดยเด็ดขาด

• กันคนโดยรอบและเด็กๆ ออกจากพื้นที่ทำงาน ห้ามเด็กใช้งานอุปกรณ์โดยเด็ดขาด

• ก่อนออกจากตำแหน่งใช้งาน ให้ปฏิบัติตามดังนี้

  • จอดอุปกรณ์บนพื้นราบ

  • ลดชุดตัดหญ้าลง

  • ปลดระบบขับเคลื่อน

  • ดึงเบรกมือ (ถ้ามี)

  • ดับเครื่องยนต์และดึงกุญแจออก

  • รอให้การเคลื่อนไหวทั้งหมดหยุดนิ่ง

  • หากชุดซอยหญ้าชนกับวัตถุแข็งหรือชุดซอยหญ้าสั่นผิดปกติ ให้หยุดและดับเครื่องยนต์ ตรวจสอบชุดซอยหญ้าหาชิ้นส่วนที่เสียหาย ซ่อมแซมความเสียหายก่อนสตาร์ทเครื่องและใช้งานชุดซอยหญ้า

  • ตรวจสอบให้แน่ใจว่าชุดซอยหญ้ามีสภาพการทำงานที่ปลอดภัย โดยคอยขันส่วนประกอบให้แน่นหนา

การใช้งานหรือบำรุงรักษาอย่างไม่ถูกต้องอาจส่งผลให้เกิดการบาดเจ็บขึ้นได้ เพื่อลดโอกาสที่จะเกิดการบาดเจ็บ ให้ปฏิบัติตามคำแนะนำด้านความปลอดภัยและสังเกตสัญลักษณ์เตือนอันตราย ได้แก่ ข้อควรระวัง คำเตือน หรืออันตราย ซึ่งเป็นคำแนะนำเพื่อความปลอดภัยส่วนบุคคล การไม่ปฏิบัติตามคำแนะนำเหล่านี้อาจส่งผลให้บาดเจ็บหรือเสียชีวิตได้

• ชุดตัดหญ้าจะสมบูรณ์ก็ต่อเมื่อติดตั้งเข้ากับรถลากพ่วงเท่านั้น อ่านคำแนะนำฉบับสมบูรณ์เกี่ยวกับวิธีการใช้งานอุปกรณ์อย่างปลอดภัยในคู่มือผู้ใช้ของรถลากพ่วงอย่างละเอียด

• ดับเครื่องยนต์ ดึงกุญแจออก (ถ้าเสียบอยู่) และรอให้การเคลื่อนไหวทั้งหมดหยุดก่อนที่จะตรวจสอบอุปกรณ์ต่อพ่วงหลังจากมีการชนวัตถุ หรือหากเครื่องยนต์สั่นผิดปกติ ซ่อมแซมความเสียหายทั้งหมดก่อนกลับไปใช้งานต่อ

• ดูแลรักษาให้ชิ้นส่วนทั้งหมดมีสภาพดีและทำงานได้ตามปกติ และขันชิ้นส่วนทั้งหมดให้แน่นหนา เปลี่ยนสติกเกอร์ทั้งหมดที่สึกหรอหรือชำรุด

• ใช้อุปกรณ์เสริม อุปกรณ์ต่อพ่วง และอะไหล่เปลี่ยนทดแทนที่ผ่านการรับรองโดย Toro เท่านั้น

ใบมีดที่สึกหรือเสียหายอาจจะแตกออกและชิ้นส่วนอาจกระเด็นไปทางคุณเองหรือผู้อื่น อาจทำให้บาดเจ็บรุนแรงหรือเป็นอันตรายถึงแก่ชีวิต

• ตรวจสอบใบมีดเป็นระยะว่ามีการสึกหรอหรือชำรุดหรือไม่

• ใช้ความระมัดระวังขณะที่ตรวจสอบใบมีด ห่อใบมีดหรือสวมใส่ถุงมือ และใช้ความระมัดระวังขณะซ่อมบำรุงใบมีด ให้เปลี่ยนหรือลับใบมีดเท่านั้น ห้ามยืดหรือเชื่อมใบมีดเด็ดขาด

• ในอุปกรณ์ที่มีหลายใบมีด ให้ใช้ความระมัดระวังเนื่องจากใบมีด 1 ด้ามที่หมุนอาจทำให้ใบมีดอื่นๆ หมุนตามได้

ชิ้นส่วนที่ต้องใช้สำหรับขั้นตอนนี้:

หลังจากแกะชุดซอยหญ้าออกมาจากกล่องแล้ว ให้ตรวจสอบสิ่งต่างๆ ต่อไปนี้:

1. ตรวจสอบจาระบีที่ปลายแต่ละด้านของใบมีดพวง คุณควรมองเห็นจาระบีในร่องฟันด้านในของเพลาใบมีดพวง

2. ตรวจสอบให้แน่ใจว่าน็อตและสลักเกลียวทั้งหมดแน่นหนาดี

3. ระบบกันสะเทือนโครงส่วนบรรทุกจะต้องทำงานได้อย่างอิสระ และไม่ติดกันเมื่อขยับไปมา

ชิ้นส่วนที่ต้องใช้สำหรับขั้นตอนนี้:

ยึดโครงยึดลูกกลิ้งขนส่งเข้ากับหมุดของแผงข้างแต่ละตัวโดยใช้สลักปลายแยก (รูป 3)

รูป 3

1. สลักปลายแยก
2. ชุดลูกกลิ้งขนส่ง

Note: ลูกกลิ้งควรติดตั้งเข้ากับส่วนท้ายของชุดซอยหญ้า

ชิ้นส่วนที่ต้องใช้สำหรับขั้นตอนนี้:

ติดตั้งจุดอัดจาระบีที่ด้านมอเตอร์ใบมีดพวงของชุดซอยหญ้า โปรดดู รูป 4 เพื่อกำหนดตำแหน่งของมอเตอร์ใบมีดพวงแต่ละชุดบนตำแหน่งของชุดซอยหญ้าแต่ละชุด

รูป 4

1. ชุดซอยหญ้า 1
2. ชุดซอยหญ้า 2
3. ชุดซอยหญ้า 3
4. ชุดซอยหญ้า 4
5. ชุดซอยหญ้า 5
6. มอเตอร์ใบมีดพวง
7. น้ำหนักถ่วงหรืออุปกรณ์เสริมอื่นๆ (จำหน่ายแยก)

1. ถอดสกรูตัวหนอนบนแผงข้างมอเตอร์ใบมีดพวงทิ้งไป (รูป 5)



   รูป 5

   1. สกรูปิด
   2. จุดอัดจาระบีตรง (ติดตั้ง)
   3. สกรูตัวหนอน (ถอดทิ้ง)

2. ติดตั้งจุดอัดจาระบีตรง (รูป 5)

3. ถ้าไม่มีสลักเกลียวบนแผงข้างมอเตอร์ใบมีดพวง ให้ติดตั้งสลักเกลียว (รูป 5)

4. ติดตั้งโอริงบนมอเตอร์ใบมีดพวง (รูป 6)

   Note: แสดงมอเตอร์ไฟฟ้า ขั้นตอนนี้ใช้กับมอเตอร์ไฮดรอลิกด้วย



   รูป 6

   1. โอริง

ชิ้นส่วนที่ต้องใช้สำหรับขั้นตอนนี้:

สำหรับชุดซอยหญ้าที่ติดตั้งบน Reelmaster 5010-H ให้เปลี่ยนสลักเดือยบนแผงข้างของมอเตอร์ใบมีดพวง (รูป 7) ด้วยสลักเดือยอันใหม่ มิฉะนั้น ใบมีดพวงไฟฟ้าจะแตะกับสลักเกลียวที่มีอยู่

รูป 7

1. สลักเกลียวเก่า
2. สลักเดือยใหม่

ชิ้นส่วนที่ต้องใช้สำหรับขั้นตอนนี้:

ซื้อและติดตั้งชุดถ่วงน้ำหนักท้ายที่เหมาะสมกับคุณลักษณะของอุปกรณ์ (รูป 8)

• ชุดถ่วงน้ำหนักรุ่น 03411 สำหรับมอเตอร์ใบมีดพวงไฟฟ้า

• ชุดถ่วงน้ำหนักรุ่น 03412 สำหรับมอเตอร์ใบมีดพวงไฮดรอลิก

รูป 8

1. ถ่วงน้ำหนักท้าย (แสดงถ่วงน้ำหนักขนาดใหญ่)

ชุดซอยหญ้าสามารถเลือกติดตั้งได้ 5 ตำแหน่งบนชุดลากพ่วง รูป 5 แสดงการวางทิศทางของมอเตอร์ขับสำหรับแต่ละจุด สำหรับตำแหน่งที่ต้องติดตั้งมอเตอร์ที่ปลายด้านขวาของชุดซอยหญ้า ให้ติดตั้งชุดถ่วงน้ำหนักที่ปลายด้านซ้ายของชุดซอยหญ้า สำหรับตำแหน่งที่ต้องติดตั้งมอเตอร์ที่ปลายด้านซ้ายของชุดซอยหญ้า ให้ติดตั้งชุดถ่วงน้ำหนักที่ปลายด้านขวาของชุดซอยหญ้า

Note: สำหรับรุ่น 03619 เมื่อจัดส่ง ชุดถ่วงน้ำหนักจะติดตั้งไว้ที่ปลายด้านขวาของซุดซอยหญ้า สลักเกลียวที่ปลายด้านซ้ายมีไว้สำหรับใช้ยึดมอเตอร์

โปรดดู การปรับชุดซอยหญ้า

ยึดใบมีดพวงของชุดซอยหญ้าเข้ากับรถตัดหญ้าในลักษณะเดียวกับชุดตัดหญ้าของใบมีดพวง โปรดดูคำแนะนำในการยึดในคู่มือผู้ใช้ของชุดลาก

ติดตั้งมอเตอร์ใบมีดพวง และอัดจาระบีที่แผงข้างจนกระทั่งจาระบีส่วนเกินออกมาจากวาล์วระบาย (การหล่อลื่นชุดซอยหญ้า)

ก่อนใช้งานใบมีดพวงของชุดซอยหญ้า ให้ประเมินประสิทธิภาพของใบมีดพวง ณ การตั้งค่าที่ต้องการ ลองใช้อุปกรณ์ในพื้นที่โล่งที่ไม่ได้ใช้งาน เพื่อประเมินว่าได้ผลลัพธ์ที่ต้องการหรือไม่ แล้วปรับตามความต้องการ

• ใช้งานชุดลากพ่วงโดยเปิดลิ้นเร่งเต็มกำลัง และใช้ความเร็วใบมีดพวงสูงสุด (การตั้งค่า 9) หรือความเร็วขับเคลื่อนที่ต้องการ

• ความลึกการทะลวงของใบมีดที่แนะนำสูงสุดมีดังนี้:

  • รุ่น 03618 คือ 3 มม. (⅛ นิ้ว)

  • รุ่น 03619 คือ 6 มม. (¼ นิ้ว)

• กำลังเครื่องยนต์ในการใช้งานใบมีดพวงของชุดซอยหญ้าจะแตกต่างกันไปตามสภาพของสนามและดิน คุณอาจต้องปรับลดความเร็วลงในบางสภาวะ

• เมื่อใช้งานในสนามหญ้าที่มีเศษวัสดุจำนวนมากหรือพบเศษหญ้ามากกว่าปกติ ให้เปิดแผงกั้นช่องระบายด้านหน้าและด้านท้าย เพื่อช่วยให้เศษวัสดุขับออกจากใบมีดพวงได้ง่าย

  ข้อควรระวัง

  เศษวัสดุที่กระเด็นออกมาอาจทำให้บาดเจ็บได้

  อย่าเปิดแผงกำบังส่วนท้ายจนสูงกว่าระดับพื้น

Note: เมื่อต้องเอียงชุดซอยหญ้าเพื่อเปิดใบมีดพรวนดิน ให้ใช้ขาตั้ง (ให้มากับชุดลากพ่วง) (รูป 12)

รูป 12

1. ขาตั้ง

ชุดซอยหญ้าแต่ละชุดมีจุดอัดจาระบี 5 จุด (รูป 13) ซึ่งต้องอัดจาระบีทุกสัปดาห์ด้วยจาระบีลิเธียมหมายเลข 2

จุดหล่อลื่นอยู่ที่ลูกกลิ้งหน้า (2) ลูกกลิ้งหลัง (2) และร่องฟันของมอเตอร์ใบมีดพวง (1)

Important: การหล่อลื่นชุดตัดหญ้าทันทีหลังจากการล้างช่วยไล่น้ำออกจากแบริ่งและเพิ่มอายุการใช้งานของแบริ่ง

1. เช็ดจุดอัดจาระบีแต่ละจุดด้วยผ้าสะอาด

2. อัดจาระบีจนกว่าจาระบีที่สะอาดจะไหลออกจากซีลลูกกลิ้งและวาล์วระบายของแบริ่ง (รูป 13)



   รูป 13

   1. วาล์วระบาย

3. เช็ดจาระบีส่วนเกินออก

1. ยึดปลายของเพลาชุดซอยหญ้า ซึ่งมีน็อตหนึ่งตัวและแหวนหนึ่งวงที่แต่ละด้าน

2. ที่ปลายอีกด้านของเพลา หมุนน็อตทวนเข็มนาฬิกาและถอดน็อตออก

   ข้อควรระวัง

   ใบมีดคมมากและอาจมีรอยขูดที่บาดมือคุณได้

   สวมใส่ถุงมือและใช้ความระมัดระวังเมื่อถอดใบมีดออกจากเพลา

3. ถอดตัวคั่นขนาดเล็ก แหวน (เฉพาะรุ่น 03619) ใบมีด และตัวคั่นขนาดใหญ่ออก ทำความสะอาดและหล่อลื่นเพลาหกเหลี่ยมหรือสี่เหลี่ยมด้วยการเคลือบจาระบีบางๆ เพื่อให้ประกอบได้ง่าย รูป 15 หรือ รูป 14)



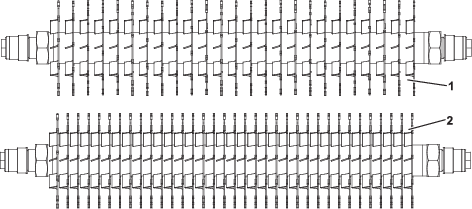

   รูป 14

   รุ่น 03618

   1. เพลา
   2. น็อต
   3. ตัวคั่นขนาดเล็ก (3/16 นิ้ว)
   4. ตัวคั่นขนาดเล็ก (1/2 นิ้ว)
   5. ใบมีด (25 สำหรับรุ่น 03618)
   6. ตัวคั่นขนาดใหญ่ (24 สำหรับรุ่น 03618)

   Important: ลำดับการแยกชิ้นส่วนนั้นสำคัญอย่างยิ่ง อย่าสับเปลี่ยนตำแหน่งใบมีดของใบมีดพวงชุดซอยหญ้าขณะแยกชิ้นส่วนหรือย้อนลำดับตอนประกอบ สังเกตรูดัชนีบนใบมีดซอยหญ้าแต่ละเล่ม รูดัชนีใช้สำหรับการประกอบชิ้นส่วนเพื่อให้ได้เกลียวที่เหมาะสมสำหรับใบมีดพวงของชุดซอยหญ้า



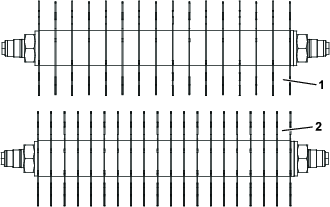

   รูป 15

   รุ่น 03619

   1. เพลา
   2. น็อต
   3. แหวน
   4. ตัวคั่นขนาดเล็ก
   5. ใบมีด (16 สำหรับรุ่น 03619)
   6. ตัวคั่นขนาดใหญ่ (15 สำหรับรุ่น 03619)

1. ประกอบใบมีด (รูป 16)

2. ประกอบตัวคั่นขนาดใหญ่

3. อย่าสับเปลี่ยนตำแหน่งใบมีดของใบมีดพวงขณะประกอบเข้าไปบนเพลาของพวงใบมีด

   Note: หากใบมีดหันผิดทาง ใบมีดที่ใช้งาน (ที่หมุน) จะผสมกับฝั่งคมของใบมีดที่ไม่ได้ใช้งานก่อนหน้านี้ ทำให้ประสิทธิภาพการตัดไม่เป็นที่น่าพอใจ

4. ติดตั้งใบมีดอันถัดไปตามเข็มนาฬิกาเพื่อให้รูอ้างอิงดัชนี (รูป 16) ไม่อยู่ในแนวเดียวกับรูใบมีดอันแรกตามด้านเรียบของเพลา



   รูป 16

   1. รูอ้างอิงดัชนี

5. ติดตั้งตัวคั่นและใบมีดต่อไปในลักษณะนี้จนกว่าจะติดตั้งใบมีดทั้งหมด

   Note: เมื่อประกอบถูกต้อง ใบมีดจะเรียงเอียงกันในลักษณะคล้ายเกลียว

6. ติดตั้งตัวคั่นขนาดเล็กเข้ากับเพลา

7. ทา Blue Loctite 242 ที่น็อต ติดตั้งน็อตลงบนเพลา (หันด้านขึ้นรูปของน็อตเข้าหาตัวคั่น) จากนั้นขันจนได้แรงบิด 109 ถึง 135 นิวตันเมตร (80 ถึง 100 ฟุตปอนด์)

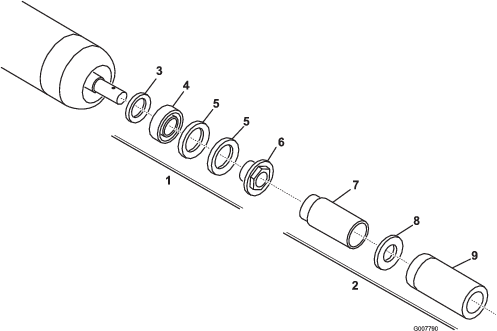

ชุดซ่อมลูกกลิ้ง (หมายเลขอะไหล่ 114-5430) และชุดเครื่องมือซ่อมลูกกลิ้ง (หมายเลขอะไหล่ 115-0803) (รูป 19) มีจัดจำหน่ายสำหรับการซ่อมบำรุงลูกกลิ้ง ชุดซ่อมลูกกลิ้งมาพร้อมแบริ่ง น็อตแบริ่ง ซีลด้านใน และซีลด้านนอกครบชุดสำหรับการซ่อมบำรุงลูกกลิ้ง ชุดเครื่องมือซ่อมลูกกลิ้งมาพร้อมเครื่องมือทั้งหมดและคำแนะนำในการติดตั้งที่จำเป็นสำหรับการซ่อมลูกกลิ้งด้วยชุดซ่อมลูกกลิ้ง โปรดดูแคตตาล็อกอะไหล่หรือติดต่อตัวแทนจำหน่ายที่ได้รับอนุญาตของ Toro เพื่อขอคำแนะนำ

รูป 19

1. ชุดซ่อมลูกกลิ้ง (หมายเลขอะไหล่ 114-5430)
2. ชุดเครื่องมือซ่อมลูกกลิ้ง (หมายเลขอะไหล่ 115-0803)
3. ซีลด้านใน
4. แบริ่ง
5. ซีลด้านนอก
6. น็อตแบริ่ง
7. เครื่องมือซีลด้านใน
8. แหวน
9. เครื่องมือแบริ่ง/ซีลด้านนอก
