Skummarkørsæt

Multi Pro® 1750-, 5800- og WM-plænesprøjte med serienummer 400000000 og derefter

Model No. 41249-Serial No. 317000001 and Up

Sikkerhed

Note: Maskinens venstre og højre side er som set fra den normale betjeningsposition.

Sikkerheds- og instruktionsmærkater

Graphic

Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på potentielle risikoområder. Udskift eventuelle beskadigede eller manglende mærkater.
decal112-7890

112-7890

  1. Skumudgang
  2. Øge
  3. Mindske

Opsætning

I tilfælde, hvor bestemte fremgangsmåder afviger fra maskine til maskine, er der anført separate instruktioner for hvert trin af monteringen af skummarkørsættet i afsnittet om opsætning. Find overskriften med instruktioner, der omhandler den maskine, du arbejder med, før du fortsætter med næste trin af opsætningen.

Note: Dette skummarkørsæt kræver et monteringsbeslag, der er specielt konstrueret til denne maskine. Før du monterer dette sæt, skal du kontakte en autoriseret Toro-forhandler for at få skummarkørfinishingsættet til din maskine.

Klargøring af maskinen

Forsigtig

Kemikalier er farlige og kan forårsage personskader.

  • Læs vejledningen på kemikaliernes etiketter, før de håndteres, og følg producentens anbefalinger og forholdsregler.

  • Få ikke kemikalier på huden. Skulle det alligevel ske, skal det påvirkede område vaskes grundigt med sæbe og vand.

  • Bær beskyttelsesbriller og andet beskyttelsesudstyr i overensstemmelse med producentens anbefalinger.

  1. Parker maskinen på en plan overflade, aktiver parkeringsbremsen, og sluk sprøjtepumpen.

  2. Sænk de ydre bomme.

  3. Sluk for motoren, og tag nøglen ud.

  4. Rengør sprøjten. Se Rengøring af sprøjten i maskinens betjeningsvejledning.

Klargøring af røret

Dele, der skal bruges til dette trin:

Skumrørssamling (bulkmateriale)1

  1. Mål længden af rør på skumrørenes bulkmateriale i henhold til de følgende tabeller.

    Note: Læg de resterende rør til side.

  2. Fjern 7-10 cm af den sorte kappe fra enderne af de afskårne rør, så de blå og klare rør kommer til syne.

    Note: Til maskinerne i Multi Pro 5000-serien skal du kun bruge en del af det klare rør til tanksløjfens kompressor.

Multi Pro 1750-sprøjtemaskiner

 Klare og blå rørAntal
Skumrør, højre bom5,5 m1
Skumrør, venstre bom4,9 m1
SkumdensitetsstyrerørI/TI/T
Kompressor til tanksløjfe, bagrør92 cm1

Multi Pro 5800-sprøjtemaskiner

 Klare og blå rørAntalKun klart rørAntal
Skumrør, højre bom4,3 m1I/TI/T
Skumrør, venstre bom4,9 m1I/TI/T
Skumdensitetsstyrerør4,9 m1I/TI/T
Kompressor til tankrørI/TI/T92 cm1

Multi Pro WM-sprøjtemaskiner

 Klare og blå rørAntal
Skumrør, højre bom5,5 m1
Skumrør, venstre bom4,9 m1
SkumdensitetsstyrerørI/TI/T
Kompressor til tanksløjfe, bagrør92 cm1

Montering af skumkontrolventilen

Dele, der skal bruges til dette trin:

Reguleringsventil til montering på dækslet1
Reguleringsventil, beslag1
Mærkat (112-7890)1

Montering af skumkontrolventilen

1750-serien og WM-plænesprøjtesystemer (fra Workman)

  1. Find det sorte tankdæksel på enden af skummarkørtankenheden (Figur 1).

    g206580

    Figur 1

    1. Tankdæksel
    2. Fitting på tankdækslet (forbundet til det blå filterrør)
    3. Blå kompressionsmøtrik
    4. Blåt filterrør (inde i tanken)
    5. Pakning
    6. Reguleringsventil monteret på dæksel

  2. Skru tankdækslet af, og løft det nok af fra tanken til, at du kan se det blå filterrør (Figur 1).

  3. Fjern den blå kompressionsmøtrik fra fittingen på tankdækslet, der er forbundet til det blå filterrør indeni tanken (Figur 1).

  4. Monter reguleringsventilen, der er monteret på dækslet, samt pakningen på tankdækslets fitting, og placer ventilen som vist i Figur 1.

Montering af tanksløjfebagrøret til tanken

Multi Pro 1750-serien og WM-plænesprøjtesystemer (fra Workman)

  1. Monter den blå kompressionsmøtrik (Figur 2), som du fjernede i trin 3 under Montering af skumkontrolventilen, på kompressorens blå rør til tanksløjfebagrøret som du beskar i Klargøring af røret.

    g206581

    Figur 2

    1. Fitting (reguleringsventil monteret på dæksel)
    2. Blå kompressionsmøtrik
    3. Blåt rør (kompressor til tanksløjfebagrør)
    4. Fitting på tankdækslet
    5. Hvid kompressionsmøtrik
    6. Hvidt rør (kompressor til tanksløjfebagrør)

  2. Monter det blå rør og den blå møtrik på fittingen på den monteringsventil, der er monteret på dækslet, og stram kompressionsmøtrikken med hånden (Figur 2).

  3. Skru tankdækslet på tankens studs.

  4. Fjern den hvide kompressionsmøtrik fra fittingen på tankdækslet (Figur 2).

  5. Monter den hvide kompressionsmøtrik på det klare rør på tanksløjfebagrørets kompressor (Figur 2).

  6. Monter det klare rør og den hvide møtrik på dækslets fitting, og stram kompressionsmøtrikken med hånden.

Montering af tanksløjfebagrør på kompressoren

Multi Pro 1750-serien og WM-plænesprøjtesystemer (fra Workman)

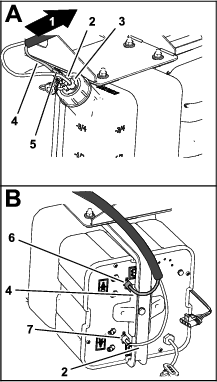

  1. Før kompressoren til tanksløjfebagrør 92 cm fra dækslet til kompressionsmøtrikkerne på siden af kompressoren (Figur 3).

    g206595

    Figur 3

    Multi Pro WM-sprøjtemaskine er vist her. Proceduren for Multi Pro 1750-sprøjtemaskiner er tilsvarende

    1. Imod kompressoren
    2. Klart rør – kompressoren til tanksløjfebagrør 92 cm
    3. Hvid kompressionsmøtrik – dæksel
    4. Blåt rør – kompressoren til tanksløjfebagrør 92 cm
    5. Reguleringsventil monteret på dæksel
    6. Kompressionsmøtrik (blå – kompressorfitting)
    7. Kompressionsmøtrik (hvid – kompressorfitting)

  2. Fjern den hvide kompressionsmøtrik, og monter den på det klare rør (Figur 3).

  3. Monter det klare rør og den hvide kompressionsmøtrik på fittingen på siden af kompressoren, og stram den hvide kompressionsmøtrik med hånden (Figur 3).

  4. Fjern den blå kompressionsmøtrik fra fittingen på siden af kompressoren (Figur 3).

  5. Monter det blå rør og den blå kompressionsmøtrik på fittingen på siden af kompressoren, og stram den blå kompressionsmøtrik med hånden (Figur 3).

Tilslutning af sløjfebagrør og skumdensitetsrør til tanken og kompressoren

Multi Pro 5800-serien af sprøjtemaskiner

  1. Fjern den hvide kompressionsmøtrik (Figur 4) fra fittingen på tankdækslet, og monter den på det klare rør 92 cm.

    g411634

    Figur 4

    1. Klart rør – 92 cm
    2. Klart rør – skumdensitetsrør 4,9 m
    3. Kompressionsmøtrik (hvid – dækselfitting)
    4. Kompressionsmøtrik (blå – dæksletfitting)
    5. Maskinens forende

  2. Monter det klare rør og den hvide kompressionsmøtrik på fittingen på tankdækslet, og stram den hvide kompressionsmøtrik med hånden (Figur 4).

  3. Før den frie ende af det klare rør 92 cm fra fittingen på dækslet til fittingen med den hvide kompressionsmøtrik på siden af kompressoren (Figur 4 og Figur 5).

    g411623

    Figur 5

    1. Kompressionsmøtrik (hvid – kompressorfitting)
    2. Klart rør – skumdensitetsrør 4,9 m
    3. Klart rør – 92 cm
    4. Blåt rør – skumdensitetsrør 4,9 m
    5. Kompressionsmøtrik (blå – kompressorfitting)

  4. Fjern den hvide kompressionsmøtrik (Figur 5), og monter den på det klare rør 92 cm.

  5. Monter det klare rør og den hvide kompressionsmøtrik på fittingen på siden af kompressoren, og stram den hvide kompressionsmøtrik med hånden (Figur 5).

  6. Fjern den blå kompressionsmøtrik fra fittingen på siden af kompressoren (Figur 5).

  7. Monter den blå kompressionsmøtrik på det blå rør (Figur 5) fra skumdensitetsrøret 4,9 m.

  8. Monter det blå rør og den blå kompressionsmøtrik på fittingen på siden af kompressoren, og stram den blå kompressionsmøtrik med hånden (Figur 5).

  9. Fjern den blå kompressionsmøtrik fra fittingen på tankdækslet (Figur 4).

  10. Monter den blå kompressionsmøtrik på det klare rør (Figur 4) fra skumdensitetsrøret 4,9 m.

  11. Monter det klare rør og den blå kompressionsmøtrik på fittingen på tankdækslet, og stram den blå kompressionsmøtrik med hånden (Figur 4).

Føring af skumdensitetsstyrerørene

Multi Pro 5800-serien af sprøjtemaskiner

  1. Før skumdensitetsrøret 4,9 m frem fra tanken og kompressorbeslaget (placeret under den kemiske tank og bag brændstoftanken) langs med maskinens stelkanal og mod området under sædekassen ().

    g007700

    Figur 6

    1. Skumrør
    2. Brændstoftank

  2. Løft sædet, og fortsæt med at føre røret frem langs maskinens ledningsnet, igennem støtteklemmen og under gulvpladen (Figur 7).

    g195758

    Figur 7

    Multi Pro 5800-sprøjtemaskine vist

    1. Maskinens forende
    2. 14,9 m rørpar
    3. Støtteklemme

  3. Før røret til ventilbeslaget.

    • Sprøjtemaskinemodeller fra 2015 og tidligere:

      Før røret gennem konsollens åbning og langs det eksisterende ledningsnet (Figur 9).

      Note: Konsollens åbning er under ventilbeslaget.

      g206084

      Figur 8

      1. 14,9 m rørpar
      2. Konsollens åbning
      3. Ventilbeslag

    • Sprøjtemaskinemodeller fra 2016 og senere:

      Før røret gennem konsollens åbning, langs det eksisterende ledningsnet og frem forrest på sædesoklen (Figur 8).

      g206083

      Figur 9

      1. Konsolåbning (under ventilbeslaget)
      2. 14,9 m rørpar
      3. Ventilbeslag

  4. Fastgør rørene til det eksisterende ledningsnet med kabelbånd (Figur 9 eller Figur 8).

Montering af skumdensitetsrørene og skumkontrolventilen

Multi Pro 5000-serien af sprøjtemaskiner

  1. Løsn og fjern kompressionsmøtrikkerne fra ventilhuset (Figur 10).

    Note: Gem og læg kompressionsmøtrikkerne til side.

    g206568

    Figur 10

    1. Hvidt rør
    2. Kompressionsmøtrik
    3. Kontramøtrik
    4. Ventilhus
    5. Ventilbeslag
    6. Blåt rør

  2. Løsn og fjern kontramøtrikken fra ventilen (Figur 10).

    Note: Gem og læg kontramøtrikken til side.

  3. Brug den tidligere afmonterede kontramøtrik til at fastgøre ventilen på ventilbeslaget (Figur 10).

  4. Sæt det blå rør og det hvide rør ind i en kompressionsmøtrik (Figur 10).

  5. Fastgør det blå og det hvide rør på ventilen ved at skrue kompressionsmøtrikken fast på ventilen (Figur 10).

  6. Monter mærkaten som vist i Figur 11 eller Figur 12.

    g206499

    Figur 11

    Multi Pro 5800-modeller fra 2015 og tidligere

    1. Ventil
    2. Ventilbeslag
    3. Mærkat 112-7890
    g206522

    Figur 12

    Multi Pro 5800-modeller fra 2016 og senere

    1. Ventil
    2. Mærkat 112-7890
    3. Ventilbeslag

Montering af skummarkørfinishingsættet og beslaget

Dele, der skal bruges til dette trin:

Skummarkørfinishingsæt (sælges separat) 1

Se instruktionerne til montering, der fulgte med skummarkørfinishingsættet.

Føring af skumrørene

Dele, der skal bruges til dette trin:

Skumrør1
Kabelbånd8

Føring af skumrørene til bommene

  1. Monter skumrørene til bommene.

    Note: Fastgør den korteste del af røret til bommen, der sidder på den samme side som beslaget. Fastgør det længste rør til bommen på den modsatte side af beslaget.

    1. Fastgør skumrøret langs bagsiden af den øverste støttestang på den højre bom ().

      Important: Hvis skumrørene fastgøres på den forkerte side, vil de blive klemt sammen, når bommene befinder sig i "X"-transportpositionen.

      g197029

      Figur 13

      Her vises Multi Pro 5000-serien

      1. Skumrør på den højre bom
      2. Kabelbånd

    2. Ret enden af røret ind, så den følger enden af den øverste støttestang.

      Note: Brug et kabelbånd til at fastgøre skumrøret til afstiveren vha. hullerne i afstiveren ().

      Note: Lad der være lidt overskydende rør tilovers i enden af bommen, så bommen kan udvide sig.

      g007660

      Figur 14

      1. Kabelbånd

    3. Fortsæt med at føre røret langs bommens eksisterende forsyningsrør.

      Note: Brug kabelbånd til at fastgøre røret til afstiveren på punkterne vist i .

      g007655

      Figur 15

      1. Kabelbånd

    4. Gentag fremgangsmåden for den venstre bom, men før denne gang røret langs forsiden af den øverste støttestang.

      Important: Hvis skumrørene fastgøres på den forkerte side, vil de blive klemt sammen, når bommene befinder sig i "X"-transportpositionen.

  2. Før de to skumrør fremad fra bommene til den side af maskinen, hvor monteringsbeslaget befinder sig (Figur 16).

    Important: Før ikke rørene på steder, hvor de kan komme i klemme eller blive revet ud af plads.

    g023900

    Figur 16

    Multi Pro 1750-sprøjte

    1. Kabelbånd
    2. Rør
    g197028

    Figur 17

    Multi Pro 5800-sprøjte

    1. Kabelbånd
    2. Rør
    g196997

    Figur 18

    Multi Pro WM-sprøjte

    1. Kabelbånd
    2. Rør

  3. Brug de medfølgende kabelbånd til at fastgøre skumrørene til det eksisterende ledningsnet eller til bommens forsyningsrør.

Montering af skumdyserne

Dele, der skal bruges til dette trin:

Kompressionsmøtrik (blå)2
Kompressionsmøtrik (hvid)2
Beslag4
Afstandsbøsninger4
Sætskruer4
Monteringsstang2
Skumdysesamlinger2

Montering af kompressionsmøtrikker

  1. Monter den blå kompressionsmøtrik på det blå rør (væske) ().

    g196925

    Figur 19

    1. Blåt rør
    2. Blå kompressionsmøtrik
    3. Klart rør
    4. Hvid kompressionsmøtrik

  2. Monter den hvide kompressionsmøtrik på det klare rør (luft) (Figur 19).

  3. Gentag trin 1 og 2 for skumrør på bommen på den anden side af maskinen.

Montering af beslagene

  1. Find skumdysens monteringsbeslag samt afstandsbøsningerne.

  2. Monter det første beslag 3-4 cm fra enden af det øverste bomrør.

  3. Saml beslaget og afstandsbøsningen som vist ().

    Note: Monter begge sæt af klemmebeslag på bagsiden af det øverste bomrør.

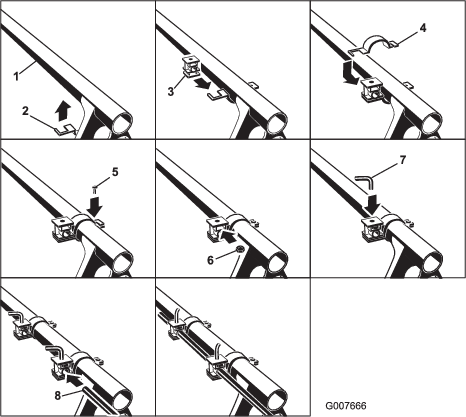

    g007666

    Figur 20

    1. Øverste bomrør
    2. Den nederste halvdel af beslagklemmen
    3. Afstandsbøsning (bemærk retningen)
    4. Den nederste halvdel af beslagklemmen
    5. Klemmeskrue
    6. Afstandsmøtrik
    7. Sætskrue
    8. Monteringsstang

  4. Monter den anden beslagsamling 7 til 10 cm fra det første beslag.

  5. Monter en sætskrue i det øverste hul i hver afstandsbøsning.

  6. Før monteringsstangen ind i afstandsbøsningernes huller, med den notede ende udad.

    Note: Brug sætskruerne til at fastgøre stangen i den ønskede position.

  7. Gentag trin 2 til 6 for bommen på den anden side af maskinen.

Montering af skumdyserne

  1. Find skumdyserne blandt de løse dele, og monter en dyse på monteringsstangen som vist ().

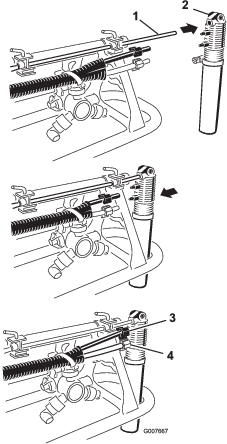

    g007667

    Figur 21

    1. Monteringsstang, notet ende
    2. Skumdyse
    3. Blåt rør og blå kompressionsmøtrik
    4. Klart rør og hvid kompressionsmøtrik

  2. Forbind det blå rør med den øverste modhage og det klare rør med den nederste modhage.

  3. Fastgør rørene med de kompressionsmøtrikker, du monterede i Montering af kompressionsmøtrikker.

  4. Gentag trin 1 til 3 for bommen på den anden side af maskinen.

Tilslutning af bomrørene ved kompressoren

  1. Før skumrørene til højre bom som vist i Figur 22.

    g411476

    Figur 22

    1. Blå rør
    2. Væske-fitting (venstre bom)
    3. Luft-fitting (venstre bom)
    4. Skumrør (venstre bom) – Til Multi Pro 1750- samt Multi Pro WM-serien 4,9 m og til Multi Pro 5800-serien 4,9 m
    5. Skumrør (højre bom) – Til Multi Pro 1750- samt Multi Pro WM-serien 5,5 m og Multi Pro 5800-serien 4,3 m
    6. Elektrisk stik
    7. Luft-fitting (højre bom)
    8. Væske-fitting (højre bom)
    9. Klart rør

  2. Sæt det klare rør ind i luft-fittingen på sidekompressorpladen (Figur 22).

  3. Sæt det blå rør ind i væske-fittingen på sidekompressorpladen (Figur 22).

  4. Før skumrørene til venstre bom som vist i Figur 22.

  5. Sæt det klare rør ind i luft-fittingen på sidekompressorpladen (Figur 22).

  6. Sæt det blå rør ind i væske-fittingen på sidekompressorpladen (Figur 22).

Betjening

Brug af styreenhederne

Højre bomkontakt – Denne kontakt aktiverer kompressoren og genererer en strøm af vand og luft til den højre bomsektion.

Venstre bomkontakt – Denne kontakt aktiverer kompressoren og genererer en strøm af vand og luft til den venstre bomsektion.

Note: Du kan udsende skum fra begge bomsektioner på samme tid.

Indikatormærker – Disse mærker befinder sig på siden af tanken og markerer mængden af opløsning i tanken.

Skumregulatorens justeringsventil – Denne ventil styrer skumopløsningens konsistens. Justering på ventilen, dvs. åbning eller lukning, styrer mængden af sæbeopløsning, der ledes til skumdyserne. En forøgelse af mængden resulterer i større, hyppigere skumdråber, mens en forringelse resulterer i mindre skumdråber med mindre hyppighed.

Note: Brug af skum med en vandet markeringskonsistens kan være nyttigt i blæsevejr.

Aflastningsventil – Træk den røde tap på tankdækslet ud for at fjerne trykket i tanken.

Opfyldning af tanken og justering af skumdensiteten

Important: Skyl systemet gennem med rent vand, efter hver anvendelse, særligt efter brug af "hårdt" vand. Smør ikke kompressormotoren med smøreolie, fedt eller andre petroleumsprodukter.

  1. Sørg for, at skumkompressorkontakten er i positionen OFF (fra).

  2. Træk den røde tap på aflastningsventilen ud, og afmonter det sorte dæksel fra tanken.

  3. Hæld den rette mængde vand i tanken, og tilføj så skumkoncentrat gennem åbningen øverst på tanken i henhold til producentens instruktioner.

    Important: Ekstreme pH-værdier (hårdt eller blødt vand) i vandet påvirker den mængde af skumkoncentrat, som er nødvendig.

  4. Monter dækslet på tanken og spænd det til med fingrene.

  5. Åbn skumdensitetsjusteringsventilen til mellem ⅛ og ¼ omgange mod uret ved den første betjening ().

    g207605

    Figur 23

    1. ¼ omgang åben

  6. Begynd driften af markørsystemet, og lav et kontrolmønster på jorden.

    Note: Første gang du tager markørsystemet i drift tager det 1-2 minutter for skummet at strømme gennem ledningen.

  7. Juster skumdensitetsjusteringsventilen for at opnå den ønskede konsistens, og sprøjt så helt normal.

    Note: Hvis der står skum i ledningen i længere end 2 timer, kan det risikere at blive vandigt. Før maskinen tages i brug efter en pause på længere end 2 timer, skal den have lov at køre i 1-2 minutter for at fjerne overskydende vand.

    Følg denne fremgangsmåde, hvis skummet i maskinen er meget vandigt:

    1. Luk skumdensitetsjusteringsventilen helt.

    2. Lad maskinen køre i 2 minutter.

    3. Vent 1 minut, og kontroller så skummets konsistens.

    4. Juster ventilen for at opnå den ønskede skumkonsistens.

Vedligeholdelse

Vinterklargøring

  1. Flyt køretøjet til en plan overflade, aktivér parkeringsbremsen, stands pumpen, og sluk for motoren.

  2. Træk ud i den røde trykudligningstap ved tankdækslet.

  3. Fjern tankdækslet fra tanken.

  4. Fjern splitten, der fastgør remmen og tanken til kompressoren.

  5. Tøm tanken for al sæbe og væske.

  6. Monter tanken på kompressoren med remmen og splitten.

  7. Monter dækslet på tanken, og spænd dækslet.

  8. Start skummarkørkompressoren, og lad hver skummarkørdyse køre i 5 minutter.

    Note: Dette fjerner opløsningen fra solenoiderne og forebygger frostskader.

  9. Sluk for skummarkørkompressoren, og tag nøglen ud af tændingskontakten.

  10. Skil skumdyserne ad, og udskift skumsvampene.

Opbevaring

  1. Flyt køretøjet hen på en plan overflade, aktiver parkeringsbremsen, stands pumpen, stop motoren, og tag nøglen ud.

  2. Tag trykket af tanken ved at åbne tankdækslet, sætte det på igen, og skrue det til med fingrene.

  3. Kobl luft- og væskerørene fra tanken.

    Note: Udskift luft- og vandrørene sammen med den medfølgende rørkobling.

  4. Skil skumdyserne ad, og udskift skumsvampene.

  5. Tøm tanken helt for sæbe og væske for at undgå frostskader på tanken.
