Κιτ εκτόξευσης αφρού για σήμανση της περιοχής ψεκασμού

Σειριακός αριθμός 400000000 και μετά, Όχημα ψεκασμού χλοοτάπητα Multi Pro® 1750, 5800 και WM

Model No. 41249-Serial No. 317000001 and Up

Ασφάλεια

Note: Καθορίστε την αριστερή και δεξιά πλευρά του μηχανήματος από την κανονική θέση λειτουργίας.

Αυτοκόλλητα ασφαλείας και οδηγιών

Graphic

Οι ετικέτες προειδοποίησης και οδηγιών ασφάλειας είναι εύκολα αναγνώσιμες από τον χειριστή και βρίσκονται κοντά σε κάθε πηγή δυνητικού κινδύνου. ντικαθιστάτε τις τυχόν φθαρμένες ή αποκολλημένες ετικέτες.
decal112-7890

112-7890

  1. Εξαγωγή αφρού
  2. ύξηση
  3. Μείωση

Συναρμολόγηση

Σε κάθε βήμα της Εγκατάστασης δίνονται ξεχωριστές οδηγίες για την εγκατάσταση του κιτ εκτόξευσης αφρού σήμανσης, όταν οι εκάστοτε διαδικασίες διαφέρουν από το ένα μηχάνημα στο άλλο. Προτού συνεχίσετε σε κάθε βήμα της Εγκατάστασης, ελέγχετε τις περιγραφικές οδηγίες της κεφαλίδας που αφορούν το συγκεκριμένο μηχάνημα με το οποίο εργάζεστε.

Note: Το συγκεκριμένο κιτ εκτόξευσης αφρού σήμανσης απαιτεί βάση στερέωσης ειδικά σχεδιασμένη για το μηχάνημά σας. Προτού εγκαταστήσετε το συγκεκριμένο κιτ, επικοινωνήστε με έναν εξουσιοδοτημένο διανομέα της Toro για να προμηθευτείτε το κιτ στερέωσης για το κιτ εκτόξευσης αφρού σήμανσης που είναι κατάλληλο για το μηχάνημά σας.

Προετοιμασία του μηχανήματος

Προσοχή

Οι χημικές ουσίες είναι επικίνδυνες και μπορεί να προκαλέσουν τραυματισμό.

  • Προτού χειριστείτε χημικές ουσίες διαβάζετε τις οδηγίες στις ετικέτες τους και ακολουθείτε όλες τις υποδείξεις και προφυλάξεις του κατασκευαστή.

  • Κρατάτε τις χημικές ουσίες μακριά από την επιδερμίδα σας. Σε περίπτωση επαφής, πλύνετε σχολαστικά την αντίστοιχη περιοχή με σαπούνι και καθαρό νερό.

  • Φοράτε προστατευτικά γυαλιά και όποια άλλα μέσα ατομικής προστασίας προτείνει ο κατασκευαστής των χημικών ουσιών.

  1. Σταθμεύστε το μηχάνημα σε επίπεδο έδαφος, βάλτε χειρόφρενο και απενεργοποιήστε την αντλία του ψεκαστικού.

  2. Χαμηλώστε τις εξωτερικές μπούμες.

  3. Σβήστε τον κινητήρα και αφαιρέστε το κλειδί.

  4. Καθαρίστε το ψεκαστικό· ανατρέξτε στην ενότητα «Καθαρισμός του οχήματος ψεκασμού» στο Εγχειρίδιο Χειριστή του μηχανήματος.

Προετοιμασία της σωλήνωσης

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

Συγκρότημα σωλήνωσης αφρού (χύμα)1

  1. Μετρήστε το μήκος της σωλήνωσης από την κουλούρα συσκευασίας και κόψτε σύμφωνα με τους πίνακες που ακολουθούν.

    Note: φήστε την υπόλοιπη σωλήνωση στην άκρη.

  2. Σε κάθε άκρο της σωλήνωσης που κόψατε, αφαιρέστε 7 έως 10 cm της μαύρης επένδυσης ώστε να εμφανιστεί η μπλε και η διάφανη σωλήνωση.

    Note: Για τα μηχανήματα Multi Pro σειράς 5000, χρησιμοποιήστε μόνο ένα τμήμα του διάφανου σωλήνα για τον βρόχο από συμπιεστή προς δεξαμενή.

Οχήματα ψεκασμού Multi Pro 1750

 Διάφανος και μπλε σωλήναςΠοσότητα
Σωλήνες αφρού δεξιάς μπούμας5,5 m1
Σωλήνες αφρού αριστερής μπούμας4,9 m1
Σωλήνες ελέγχου πυκνότητας αφρούμ/δμ/δ
Σωλήνας βρόχου επιστροφής από συμπιεστή προς δεξαμενή92 cm1

Οχήματα ψεκασμού Multi Pro 5800

 Διάφανος και μπλε σωλήναςΠοσότηταΜόνο διάφανος σωλήναςΠοσότητα
Σωλήνες αφρού δεξιάς μπούμας4,3 m1μ/δμ/δ
Σωλήνες αφρού αριστερής μπούμας4,9 m1μ/δμ/δ
Σωλήνες ελέγχου πυκνότητας αφρού4,9 m1μ/δμ/δ
Σωλήνες από συμπιεστή προς δεξαμενήμ/δμ/δ92 cm1

Οχήματα ψεκασμού WM Multi Pro

 Διάφανος και μπλε σωλήναςΠοσότητα
Σωλήνες αφρού δεξιάς μπούμας5,5 m1
Σωλήνες αφρού αριστερής μπούμας4,9 m1
Σωλήνες ελέγχου πυκνότητας αφρούμ/δμ/δ
Σωλήνας βρόχου επιστροφής από συμπιεστή προς δεξαμενή92 cm1

Εγκατάσταση της βαλβίδας ελέγχου αφρού

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

Ρυθμιστική βαλβίδα, βάση τάπας1
Ρυθμιστική βαλβίδα, βάση1
Ετικέτα (112-7890)1

Εγκατάσταση της βαλβίδας ελέγχου αφρού

Συστήματα οχήματος ψεκασμού χλοοτάπητα σειράς 1750 και WM (Workman)

  1. Εντοπίστε τη μαύρη τάπα της δεξαμενής στο άκρο του συγκροτήματος της δεξαμενής αφρού σήμανσης (Σχήμα 1).

    g206580

    Σχήμα 1

    1. Τάπα δεξαμενής
    2. Ρακόρ στην τάπα της δεξαμενής (σύνδεση με τον μπλε σωλήνα του φίλτρου)
    3. Μπλε παξιμάδι ρακόρ
    4. Μπλε σωλήνας φίλτρου (μέσα στη δεξαμενή)
    5. Φλάντζα
    6. Ρυθμιστική βαλβίδα συνδεόμενη στην τάπα

  2. Ξεβιδώστε την τάπα της δεξαμενής και σηκώστε την από τη δεξαμενή τόσο ώστε να βλέπετε τον μπλε σωλήνα του φίλτρου (Σχήμα 1).

  3. φαιρέστε το μπλε παξιμάδι ρακόρ από τον σύνδεσμο που υπάρχει στην τάπα της δεξαμενής και είναι συνδεδεμένος στον μπλε σωλήνα του φίλτρου που υπάρχει μέσα στη δεξαμενή (Σχήμα 1).

  4. Εγκαταστήστε στον σύνδεσμο της τάπας της δεξαμενής τη ρυθμιστική βαλβίδα που συνδέεται στην τάπα και τη φλάντζα και τοποθετήστε τη βαλβίδα όπως φαίνεται στο Σχήμα 1.

Εγκατάσταση της σωλήνωσης του βρόχου επιστροφής στη δεξαμενή

Συστήματα οχήματος ψεκασμού χλοοτάπητα Multi-Pro σειράς 1750 και WM (Workman)

  1. Συναρμολογήστε το μπλε παξιμάδι ρακόρ (Σχήμα 2) που αφαιρέσατε στο βήμα 3 της ενότητας Εγκατάσταση της βαλβίδας ελέγχου αφρού επάνω στον μπλε σωλήνα του βρόχου επιστροφής από συμπιεστή προς δεξαμενή που κόψατε στην ενότητα Προετοιμασία της σωλήνωσης.

    g206581

    Σχήμα 2

    1. Σύνδεσμος (ρυθμιστική βαλβίδα συνδεόμενη στην τάπα)
    2. Μπλε παξιμάδι ρακόρ
    3. Μπλε σωλήνας (σωλήνωση βρόχου επιστροφής από συμπιεστή προς δεξαμενή)
    4. Σύνδεσμος στην τάπα της δεξαμενής
    5. Λευκό παξιμάδι ρακόρ
    6. Λευκός σωλήνας (σωλήνωση βρόχου επιστροφής από συμπιεστή προς δεξαμενή)

  2. Συναρμολογήστε τον μπλε σωλήνα και το μπλε παξιμάδι στον σύνδεσμο της ρυθμιστικής βαλβίδας που συνδέεται στην τάπα και σφίξτε το παξιμάδι ρακόρ με το χέρι (Σχήμα 2).

  3. ιδώστε την τάπα της δεξαμενής στο στόμιό της.

  4. φαιρέστε το λευκό παξιμάδι ρακόρ από τον σύνδεσμο που υπάρχει στην τάπα της δεξαμενής (Σχήμα 2).

  5. Συναρμολογήστε το λευκό παξιμάδι ρακόρ επάνω στον λευκό σωλήνα του βρόχου επιστροφής από συμπιεστή προς δεξαμενή (Σχήμα 2).

  6. Συναρμολογήστε τον διάφανο σωλήνα και το λευκό παξιμάδι στον σύνδεσμο της τάπας και σφίξτε το παξιμάδι ρακόρ με το χέρι.

Εγκατάσταση της σωλήνωσης του βρόχου επιστροφής στον συμπιεστή

Συστήματα οχήματος ψεκασμού χλοοτάπητα Multi Pro σειράς 1750 και WM (Workman)

  1. Περάστε τους σωλήνες μήκους 92 cm του βρόχου επιστροφής από συμπιεστή προς δεξαμενή, από την τάπα προς τα παξιμάδια ρακόρ που υπάρχουν στο πλάι του συμπιεστή (Σχήμα 3).

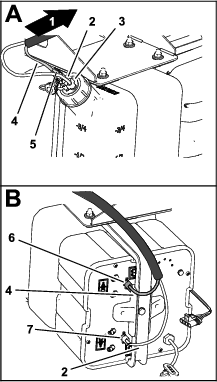

    g206595

    Σχήμα 3

    πεικονίζεται το όχημα ψεκασμού Multi Pro WM· το όχημα ψεκασμού Multi Pro 1750 είναι παρόμοιο

    1. Προς τον συμπιεστή.
    2. Διάφανος σωλήνας—σωλήνας 92 cm βρόχου επιστροφής από συμπιεστή προς δεξαμενή
    3. Λευκό παξιμάδι ρακόρ—τάπα
    4. Μπλε σωλήνας—σωλήνας 92 cm βρόχου επιστροφής από συμπιεστή προς δεξαμενή
    5. Ρυθμιστική βαλβίδα συνδεόμενη στην τάπα
    6. Παξιμάδι ρακόρ (μπλε—σύνδεσμος συμπιεστή)
    7. Παξιμάδι ρακόρ (λευκό—σύνδεσμος συμπιεστή)

  2. φαιρέστε το λευκό παξιμάδι ρακόρ και συναρμολογήστε το στον διάφανο σωλήνα (Σχήμα 3).

  3. Συναρμολογήστε τον διάφανο σωλήνα και το λευκό παξιμάδι ρακόρ στον σύνδεσμο που υπάρχει στο πλάι του συμπιεστή και σφίξτε το λευκό παξιμάδι ρακόρ με το χέρι (Σχήμα 3).

  4. φαιρέστε το μπλε παξιμάδι ρακόρ από τον σύνδεσμο που υπάρχει στο πλάι του συμπιεστή (Σχήμα 3).

  5. Συναρμολογήστε τον μπλε σωλήνα και το μπλε παξιμάδι ρακόρ στον σύνδεσμο που υπάρχει στο πλάι του συμπιεστή και σφίξτε το μπλε παξιμάδι ρακόρ με το χέρι (Σχήμα 3).

Σύνδεση του σωλήνα βρόχου επιστροφής και των σωλήνων πυκνότητας αφρού στη δεξαμενή και τον συμπιεστή

Οχήματα ψεκασμού Multi Pro σειράς 5800

  1. φαιρέστε το λευκό παξιμάδι ρακόρ (Σχήμα 4) του συνδέσμου που υπάρχει στην τάπα της δεξαμενής και συναρμολογήστε το στον διάφανο σωλήνα μήκους 92 cm.

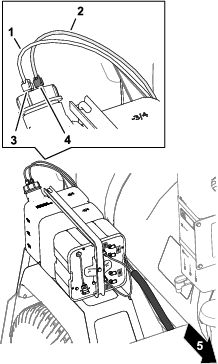

    g411634

    Σχήμα 4

    1. Διάφανος σωλήνας—92 cm
    2. Διάφανος σωλήνας—σωλήνες πυκνότητας αφρού 4,9 m
    3. Παξιμάδι ρακόρ (λευκό—σύνδεσμος τάπας)
    4. Παξιμάδι ρακόρ (μπλε—σύνδεσμος τάπας)
    5. Εμπρός πλευρά του μηχανήματος

  2. Συναρμολογήστε τον διάφανο σωλήνα και το λευκό παξιμάδι ρακόρ στον σύνδεσμο που υπάρχει στην τάπα της δεξαμενής και σφίξτε το λευκό παξιμάδι ρακόρ με το χέρι (Σχήμα 4).

  3. Περάστε το ελεύθερο άκρο του διάφανου σωλήνα μήκους 92 cm από τον σύνδεσμο της τάπας προς τον σύνδεσμο με το λευκό παξιμάδι ρακόρ που υπάρχει στο πλάι του συμπιεστή (Σχήμα 4 και Σχήμα 5).

    g411623

    Σχήμα 5

    1. Παξιμάδι ρακόρ (λευκό—σύνδεσμος συμπιεστή)
    2. Διάφανος σωλήνας—σωλήνες πυκνότητας αφρού 4,9 m
    3. Διάφανος σωλήνας—92 cm
    4. Μπλε σωλήνας—σωλήνες πυκνότητας αφρού 4,9 m
    5. Παξιμάδι ρακόρ (μπλε—σύνδεσμος συμπιεστή)

  4. φαιρέστε το λευκό παξιμάδι ρακόρ (Σχήμα 5) και συναρμολογήστε το στον διάφανο σωλήνα μήκους 92 cm.

  5. Συναρμολογήστε τον διάφανο σωλήνα και το λευκό παξιμάδι ρακόρ στον σύνδεσμο που υπάρχει στο πλάι του συμπιεστή και σφίξτε το λευκό παξιμάδι ρακόρ με το χέρι (Σχήμα 5).

  6. φαιρέστε το μπλε παξιμάδι ρακόρ από τον σύνδεσμο που υπάρχει στο πλάι του συμπιεστή (Σχήμα 5).

  7. Συναρμολογήστε το μπλε παξιμάδι ρακόρ στον μπλε σωλήνα (Σχήμα 5) των σωλήνων πυκνότητας αφρού μήκους 4,9 m.

  8. Συναρμολογήστε τον μπλε σωλήνα και το μπλε παξιμάδι ρακόρ στον σύνδεσμο που υπάρχει στο πλάι του συμπιεστή και σφίξτε το μπλε παξιμάδι ρακόρ με το χέρι (Σχήμα 5).

  9. φαιρέστε το μπλε παξιμάδι ρακόρ από τον σύνδεσμο που υπάρχει στην τάπα της δεξαμενής (Σχήμα 4).

  10. Συναρμολογήστε το μπλε παξιμάδι ρακόρ στον διάφανο σωλήνα (Σχήμα 4) των σωλήνων πυκνότητας αφρού μήκους 4,9 m.

  11. Συναρμολογήστε τον διάφανο σωλήνα και το μπλε παξιμάδι ρακόρ στον σύνδεσμο που υπάρχει στην τάπα της δεξαμενής και σφίξτε το μπλε παξιμάδι ρακόρ με το χέρι (Σχήμα 4).

Διαδρομή των σωλήνων ελέγχου πυκνότητας αφρού

Οχήματα ψεκασμού Multi Pro σειράς 5800

  1. Περάστε τους σωλήνες πυκνότητας αφρού μήκους 4,9 m εμπρός από το στήριγμα της δεξαμενής και του συμπιεστή (βρίσκεται κάτω από τη δεξαμενή χημικού και πίσω από το ρεζερβουάρ καυσίμου) κατά μήκος του καναλιού του πλαισίου του μηχανήματος και προς τον χώρο κάτω από κουτί του καθίσματος ().

    g007700

    Σχήμα 6

    1. Σωλήνας αφρού
    2. Ρεζερβουάρ καυσίμου

  2. Σηκώστε το κάθισμα και συνεχίστε το πέρασμα του σωλήνα προς τα εμπρός κατά μήκος της πλεξούδας καλωδίωσης του μηχανήματος, μέσα από τον σφιγκτήρα στήριξης και κάτω από την πλάκα του δαπέδου (Σχήμα 7).

    g195758

    Σχήμα 7

    πεικονίζεται το όχημα ψεκασμού Multi Pro 5800

    1. Εμπρός πλευρά του μηχανήματος
    2. Ζεύγος σωλήνων 14,9 m
    3. Σφιγκτήρας στήριξης

  3. Περάστε τον σωλήνα προς τη βάση της βαλβίδας.

    • Για μοντέλα ψεκαστικών χρονολογίας 2015 και παλαιότερα:

      Περάστε τον σωλήνα κατά μήκος της υπάρχουσας πλεξούδας καλωδίωσης, μέσα από το άνοιγμα της κονσόλας (Σχήμα 9).

      Note: Το άνοιγμα της κονσόλας βρίσκεται κάτω από τη βάση της βαλβίδας.

      g206084

      Σχήμα 8

      1. Ζεύγος σωλήνων 14,9 m
      2. Άνοιγμα κονσόλας
      3. άση βαλβίδας

    • Για μοντέλα ψεκαστικών χρονολογίας 2016 και νεότερα:

      Περάστε τον σωλήνα κατά μήκος της υπάρχουσας πλεξούδας καλωδίωσης, μέσα από το άνοιγμα της κονσόλας και μπροστά από τη βάση του καθίσματος (Σχήμα 8).

      g206083

      Σχήμα 9

      1. Άνοιγμα κονσόλας (κάτω από τη βάση της βαλβίδας)
      2. Ζεύγος σωλήνων 14,9 m
      3. άση βαλβίδας

  4. Στερεώστε τους σωλήνες στην υπάρχουσα πλεξούδα καλωδίωσης χρησιμοποιώντας δεματικά καλωδίων (Σχήμα 9 ή Σχήμα 8).

Εγκατάσταση σωλήνων πυκνότητας αφρού και βαλβίδας ελέγχου αφρού

Οχήματα ψεκασμού Multi Pro σειράς 5000

  1. Ξεσφίξτε και αφαιρέστε τα παξιμάδια ρακόρ από τον κορμό της βαλβίδας (Σχήμα 10).

    Note: Φυλάξτε τα παξιμάδια ρακόρ.

    g206568

    Σχήμα 10

    1. Λευκός σωλήνας
    2. Παξιμάδι ρακόρ
    3. σφαλιστικό παξιμάδι
    4. Κορμός βαλβίδας
    5. άση βαλβίδας
    6. Μπλε σωλήνας

  2. Ξεσφίξτε και αφαιρέστε το ασφαλιστικό παξιμάδι από τη βαλβίδα (Σχήμα 10).

    Note: Φυλάξτε το ασφαλιστικό παξιμάδι.

  3. Χρησιμοποιήστε το ασφαλιστικό παξιμάδι που αφαιρέσατε για να στερεώσετε τη βαλβίδα στη βάση της βαλβίδας (Σχήμα 10).

  4. Περάστε τον μπλε και τον λευκό σωλήνα μέσα από ένα παξιμάδι ρακόρ (Σχήμα 10).

  5. Στερεώστε τον μπλε και τον λευκό σωλήνα στη βαλβίδα, βιδώνοντας το παξιμάδι ρακόρ πάνω στη βαλβίδα (Σχήμα 10).

  6. Τοποθετήστε την ετικέτα όπως φαίνεται στο Σχήμα 11 ή το Σχήμα 12.

    g206499

    Σχήμα 11

    Μοντέλα Multi Pro 5800 χρονολογίας 2015 και παλαιότερα

    1. αλβίδα
    2. άση βαλβίδας
    3. Ετικέτα 112-7890
    g206522

    Σχήμα 12

    Μοντέλα Multi Pro 5800 χρονολογίας 2016 και νεότερα

    1. αλβίδα
    2. Ετικέτα 112-7890
    3. άση βαλβίδας

Εγκατάσταση Κιτ στερέωσης και βάσης για το κιτ Εκτόξευσης αφρού σήμανσης

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

Κιτ στερέωσης για το κιτ εκτόξευσης αφρού σήμανσης (πωλείται ξεχωριστά) 1

νατρέξτε στις οδηγίες εγκατάστασης που συνοδεύουν το κιτ στερέωσης για το κιτ εκτόξευσης αφρού σήμανσης.

Πέρασμα σωλήνων αφρού

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

Σωλήνας αφρού1
Δεματικά καλωδίων8

Πέρασμα σωλήνων αφρού προς τις μπούμες

  1. Εγκαταστήστε τους σωλήνες αφρού στις μπούμες.

    Note: Εγκαταστήστε τον κοντύτερο σωλήνα στη μπούμα που βρίσκεται στην ίδια πλευρά με τη βάση· εγκαταστήστε τον μακρύτερο σωλήνα στη μπούμα που βρίσκεται στην απέναντι πλευρά από τη βάση.

    1. Στη δεξιά μπούμα, εγκαταστήστε τον σωλήνα αφρού κατά μήκος της πίσω πλευράς της άνω δοκού στήριξης ().

      Important: Οι σωλήνες αφρού θα τσακίσουν ή θα μαγκώσουν αν εγκατασταθούν στη λάθος πλευρά όταν οι μπούμες μετακινηθούν στη θέση μεταφοράς «X».

      g197029

      Σχήμα 13

      πεικονίζεται το Multi Pro σειράς 5000

      1. Σωλήνας αφρού στη δεξιά μπούμα
      2. Δεματικά καλωδίων

    2. Ευθυγραμμίστε το άκρο του σωλήνα με το άκρο της άνω δοκού στήριξης.

      Note: Στερεώστε με ένα δεματικό καλωδίων τον σωλήνα αφρού στο στήριγμα, χρησιμοποιώντας τις οπές του στηρίγματος ().

      Note: φήστε τον σωλήνα λίγο πιο μακρύ στο άκρο της μπούμας για να είναι δυνατή η έκταση της μπούμας.

      g007660

      Σχήμα 14

      1. Δεματικά καλωδίων

    3. Συνεχίστε το πέρασμα του σωλήνα κατά μήκος του υπάρχοντος σωλήνα τροφοδοσίας της μπούμας.

      Note: Χρησιμοποιήστε δεματικά για να στερεώσετε τον σωλήνα στα στηρίγματα στις θέσεις που υποδεικνύονται στο .

      g007655

      Σχήμα 15

      1. Δεματικά καλωδίων

    4. Επαναλάβετε τη διαδικασία για την αριστερή μπούμα, περνώντας όμως τον σωλήνα στην εμπρός πλευρά της άνω δοκού στήριξης.

      Important: Οι σωλήνες αφρού θα τσακίσουν ή θα μαγκώσουν αν εγκατασταθούν στη λάθος πλευρά όταν οι μπούμες μετακινηθούν στη θέση μεταφοράς «X».

  2. Περάστε τους 2 σωλήνες αφρού από τις μπούμες προς το εμπρός μέρος του μηχανήματος και στην πλευρά όπου βρίσκεται η βάση στερέωσης (Σχήμα 16).

    Important: Μην περάσετε τους σωλήνες από σημεία όπου μπορεί να μαγκώσουν ή να τραβηχτούν από τη θέση τους.

    g023900

    Σχήμα 16

    Όχημα ψεκασμού Multi Pro 1750

    1. Δεματικά καλωδίων
    2. Σωλήνας
    g197028

    Σχήμα 17

    Όχημα ψεκασμού Multi Pro 5800

    1. Δεματικά καλωδίων
    2. Σωλήνας
    g196997

    Σχήμα 18

    Όχημα ψεκασμού Multi Pro WM

    1. Δεματικά καλωδίων
    2. Σωλήνας

  3. Χρησιμοποιήστε τα συνοδευτικά δεματικά καλωδίων για να στερεώσετε τους σωλήνες αφρού στην υπάρχουσα πλεξούδα καλωδίωσης ή τους σωλήνες τροφοδοσίας της μπούμας.

Εγκατάσταση των ακροφύσιων αφρού

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

Παξιμάδι ρακόρ (μπλε)2
Παξιμάδι ρακόρ (λευκό)2
άσεις4
ποστάτες4
ίδες συγκράτησης4
Άξονας στερέωσης2
Συγκροτήματα ακροφύσιων αφρού2

Συναρμολόγηση των παξιμαδιών ρακόρ

  1. Συναρμολογήστε το μπλε παξιμάδι ρακόρ στον μπλε σωλήνα (υγρού) ().

    g196925

    Σχήμα 19

    1. Μπλε σωλήνας
    2. Μπλε παξιμάδι ρακόρ
    3. Διάφανος σωλήνας
    4. Λευκό παξιμάδι ρακόρ

  2. Συναρμολογήστε το λευκό παξιμάδι ρακόρ στον διάφανο σωλήνα (αέρα) (Σχήμα 19).

  3. Επαναλάβετε τα βήματα 1 και 2 για τους σωλήνες αφρού στην άλλη πλευρά του μηχανήματος.

Εγκατάσταση των βάσεων

  1. Εντοπίστε τις βάσεις στερέωσης και τους αποστάτες για τα ακροφύσια αφρού.

  2. Εγκαταστήστε την πρώτη βάση 7 έως 10 cm από το άκρο της άνω δοκού της μπούμας.

  3. Συναρμολογήστε τη βάση και τον αποστάτη, όπως φαίνεται στο σχήμα ().

    Note: Εγκαταστήστε και τα δύο σετ των σφιγκτήρων της βάσης στην πίσω πλευρά της άνω δοκού της μπούμας.

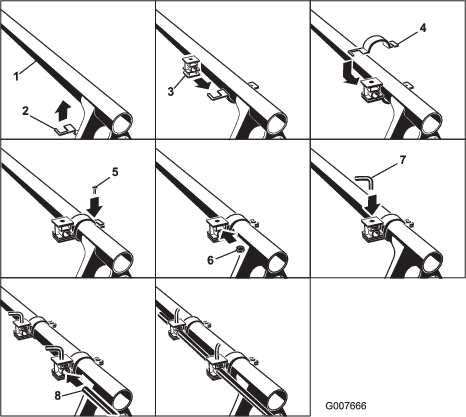

    g007666

    Σχήμα 20

    1. Άνω δοκός της μπούμας
    2. Κάτω μισό του σφιγκτήρα της βάσης
    3. ποστάτης (σημειώστε τον προσανατολισμό)
    4. Κάτω μισό του σφιγκτήρα της βάσης
    5. ίδα σφιγκτήρα
    6. Παξιμάδι αποστάτη
    7. ίδα συγκράτησης
    8. Άξονας στερέωσης

  4. Εγκαταστήστε το δεύτερο συγκρότημα βάσης 7 έως 10 cm προς το εσωτερικό από την πρώτη βάση.

  5. Εγκαταστήστε μία βίδα συγκράτησης στην άνω οπή κάθε αποστάτη.

  6. Εγκαταστήστε τον άξονα στερέωσης, με το αυλακωτό άκρο προς τα έξω, περνώντας τον μέσα από τις οπές που υπάρχουν στους αποστάτες.

    Note: Σταθεροποιήστε τον άξονα στη θέση που θέλετε με τις βίδες συγκράτησης.

  7. Επαναλάβετε τα βήματα 2 έως 6 για την μπούμα στην άλλη πλευρά του μηχανήματος.

Εγκατάσταση των ακροφύσιων αφρού

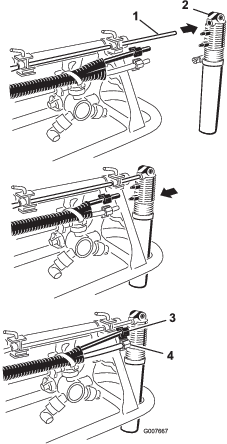

  1. Εντοπίστε τα ακροφύσια αφρού στα μη συναρμολογημένα εξαρτήματα και εγκαταστήστε ένα ακροφύσιο στον άξονα, όπως φαίνεται στο σχήμα ().

    g007667

    Σχήμα 21

    1. υλακωτό άκρο
    2. κροφύσιο αφρού
    3. Μπλε σωλήνας και μπλε παξιμάδι ρακόρ
    4. Λευκός σωλήνας και λευκό παξιμάδι ρακόρ

  2. Συνδέστε τον μπλε σωλήνα στο άνω ρακόρ και τον λευκό σωλήνα στο κάτω ρακόρ.

  3. Στερεώστε τους σωλήνες με τα παξιμάδια ρακόρ που εγκαταστήσατε στην ενότητα Συναρμολόγηση των παξιμαδιών ρακόρ.

  4. Επαναλάβετε τα βήματα 1 έως 3 για την μπούμα στην άλλη πλευρά του μηχανήματος.

Σύνδεση των σωλήνων μπούμας στον συμπιεστή

  1. Περάστε τους σωλήνες αφρού της δεξιάς μπούμας όπως φαίνεται στο Σχήμα 22.

    g411476

    Σχήμα 22

    1. Μπλε σωλήνες
    2. Σύνδεσμος υγρού (αριστερή μπούμα)
    3. Σύνδεσμος αέρα (αριστερή μπούμα)
    4. Σωλήνες αφρού (αριστερή μπούμα)—Multi Pro σειράς 1750 και WM Multi Pro 4,9 m ή Multi Pro σειράς 5800 4,9 m
    5. Σωλήνες αφρού (δεξιά μπούμα)—Multi Pro σειράς 1750 και WM Multi Pro 5,5 m ή Multi Pro σειράς 5800 4,3 m
    6. Ηλεκτρικό βύσμα
    7. Σύνδεσμος αέρα (δεξιά μπούμα)
    8. Σύνδεσμος υγρού (δεξιά μπούμα)
    9. Διάφανοι σωλήνες

  2. Εφαρμόστε τον διάφανο σωλήνα στον σύνδεσμο αέρα που υπάρχει στην πλευρική πλάκα του συμπιεστή (Σχήμα 22).

  3. Εφαρμόστε τον μπλε σωλήνα στον σύνδεσμο υγρού που υπάρχει στην πλευρική πλάκα του συμπιεστή (Σχήμα 22).

  4. Περάστε τους σωλήνες αφρού της αριστερής μπούμας όπως φαίνεται στο Σχήμα 22.

  5. Εφαρμόστε τον διάφανο σωλήνα στον σύνδεσμο αέρα που υπάρχει στην πλευρική πλάκα του συμπιεστή (Σχήμα 22).

  6. Εφαρμόστε τον μπλε σωλήνα στον σύνδεσμο υγρού που υπάρχει στην πλευρική πλάκα του συμπιεστή (Σχήμα 22).

Χειρισμός

Χρήση των χειριστηρίων

Διακόπτης δεξιάς μπούμας—υτός ο διακόπτης ενεργοποιεί τον συμπιεστή, που παρέχει υγρό και αέρα προς το τμήμα της δεξιάς μπούμας.

Διακόπτης αριστερής μπούμας—υτός ο διακόπτης ενεργοποιεί τον συμπιεστή, που παρέχει υγρό και αέρα προς το τμήμα της αριστερής μπούμας.

Note: Μπορείτε να ρίχνετε αφρό ταυτόχρονα από τα τμήματα και στις δύο μπούμες.

Ενδείξεις—υτές οι ενδείξεις βρίσκονται στο πλάι της δεξαμενής· υποδεικνύουν τη στάθμη του διαλύματος μέσα στη δεξαμενή.

αλβίδα ρύθμισης αφρού—υτή η βαλβίδα ελέγχει τη σύσταση του διαλύματος αφρού. Ρυθμίζοντας, δηλ. ανοίγοντας ή κλείνοντας, τη βαλβίδα ελέγχετε την ποσότητα του διαλύματος σαπουνιού που διανέμεται στα ακροφύσια αφρού. υξάνοντας την παροχή, αυξάνεται η ποσότητα και η συχνότητα που εκτοξεύεται ο αφρός· μειώνοντας την παροχή, μειώνεται η ποσότητα και η συχνότητα που εκτοξεύεται ο αφρός.

Note: Στις ημέρες με αέρα μπορείτε να χρησιμοποιείτε αφρό με πιο «υγρή» σύσταση.

αλβίδα εκτόνωσης πίεσης—Για να εκτονώσετε την πίεση από τη δεξαμενή, τραβήξτε προς τα έξω την κόκκινη γλωττίδα που υπάρχει στην τάπα της δεξαμενής.

Πλήρωση της δεξαμενής και ρύθμιση της πυκνότητας του αφρού

Important: Ξεπλένετε το σύστημα με καθαρό νερό μετά από κάθε χρήση, ειδικά αν έχετε χρησιμοποιήσει «σκληρό» νερό. Μη χρησιμοποιείτε λάδια λίπανσης, γράσο ή άλλα προϊόντα με βάση το πετρέλαιο στο συγκρότημα του μοτέρ του συμπιεστή.

  1. εβαιωθείτε ότι ο διακόπτης ενεργοποίησης (On/Off) του συμπιεστή βρίσκεται στη θέση OFF.

  2. Τραβήξτε έξω την κόκκινη γλωττίδα εκτόνωσης πίεσης και αφαιρέστε τη μαύρη τάπα από τη δεξαμενή.

  3. Ρίξτε τη σωστή ποσότητα νερού στη δεξαμενή και, μετά, προσθέστε το συμπύκνωμα αφρού μέσα από το άνοιγμα που υπάρχει στην άνω πλευρά της δεξαμενής, ακολουθώντας τις οδηγίες του κατασκευαστή.

    Important: Οι ακραίες τιμές pH του νερού (πολύ «σκληρό» ή «μαλακό» νερό) επηρεάζουν την απαιτούμενη ποσότητα του συμπυκνώματος αφρού.

  4. Τοποθετήστε την τάπα στη δεξαμενή και σφίξτε τη με το χέρι.

  5. Κατά την αρχική λειτουργία, ανοίξτε τη βαλβίδα ρύθμισης πυκνότητας αφρού κατά 1/8 έως ¼ της στροφής αριστερόστροφα ().

    g207605

    Σχήμα 23

    1. Άνοιγμα κατά ¼ της στροφής

  6. Ξεκινήστε να χρησιμοποιείτε το σύστημα σήμανσης ψεκάζοντας δοκιμαστικά στο έδαφος.

    Note: Μόλις ενεργοποιήσετε το σύστημα σήμανσης, περιμένετε 1 έως 2 λεπτά για να διοχετευθεί ο αφρός στις σωληνώσεις.

  7. Χρησιμοποιήστε τη βαλβίδα ρύθμισης πυκνότητας αφρού για να πετύχετε τη σύσταση που θέλετε και ψεκάστε κανονικά.

    Note: Εάν ο αφρός μείνει στις σωληνώσεις για περισσότερο από 2 ώρες, μπορεί να γίνει «νερουλός». Εάν η εργασία διακοπεί επί 2 ή περισσότερες ώρες, αφήστε το μηχάνημα σε λειτουργία επί 1 έως 2 λεπτά για να απομακρυνθεί η περίσσεια του νερού.

    Εάν ο αφρός μέσα στο μηχάνημα είναι υπερβολικά «νερουλός», κάντε τα εξής:

    1. Κλείστε τελείως τη βαλβίδα ρύθμισης πυκνότητας αφρού.

    2. Λειτουργήστε το μηχάνημα επί 2 λεπτά.

    3. Περιμένετε 1 λεπτό και, μετά, ελέγξτε τη σύσταση του αφρού.

    4. Ρυθμίστε τον αφρό έτσι ώστε να πετύχετε τη σύσταση που θέλετε.

Συντήρηση

Προετοιμασία χειμερινής περιόδου

  1. Μετακινήστε το μηχάνημα σε επίπεδο έδαφος, βάλτε χειρόφρενο, απενεργοποιήστε την αντλία και σβήστε τον κινητήρα.

  2. Τραβήξτε προς τα έξω την κόκκινη γλωττίδα εκτόνωσης πίεσης στην τάπα της δεξαμενής.

  3. φαιρέστε την τάπα της δεξαμενής από τη δεξαμενή.

  4. φαιρέστε την κοπίλια που στερεώνει τον ιμάντα και τη δεξαμενή στον συμπιεστή.

  5. δειάστε τη δεξαμενή από όλο το σαπούνι και τα υγρά.

  6. Συναρμολογήστε τη δεξαμενή στον συμπιεστή με τον ιμάντα και την κοπίλια.

  7. Συναρμολογήστε την τάπα στη δεξαμενή και σφίξτε την τάπα.

  8. Ενεργοποιήστε τον συμπιεστή αφρού σήμανσης και αφήστε σε λειτουργία κάθε ακροφύσιο αφρού σήμανσης για 5 λεπτά.

    Note: υτό θα απομακρύνει το διάλυμα από τις ηλεκτρομαγνητικές βαλβίδες και θα αποτρέψει τις βλάβες λόγω παγετού.

  9. πενεργοποιήστε τον συμπιεστή αφρού σήμανσης και αφαιρέστε το κλειδί από τον διακόπτη της μίζας.

  10. ποσυναρμολογήστε τα ακροφύσια αφρού και αντικαταστήστε τα σφουγγάρια αφρού.

Αποθήκευση

  1. Μετακινήστε το μηχάνημα σε επίπεδο έδαφος, βάλτε χειρόφρενο, απενεργοποιήστε την αντλία, σβήστε τον κινητήρα και αφαιρέστε το κλειδί.

  2. Εκτονώστε την πίεση από τη δεξαμενή ανοίγοντας την τάπα πλήρωσης της δεξαμενής, εγκαταστήστε ξανά την τάπα πλήρωσης της δεξαμενής και σφίξτε τη με το χέρι.

  3. ποσυνδέστε τους σωλήνες αέρα και υγρού από τη δεξαμενή.

    Note: Συνδέστε τους σωλήνες αέρα και νερού μεταξύ τους, χρησιμοποιώντας τον συνοδευτικό σύνδεσμο.

  4. ποσυναρμολογήστε τα ακροφύσια αφρού και αντικαταστήστε τα σφουγγάρια αφρού.

  5. δειάστε τη δεξαμενή από όλο το σαπούνι και τα υγρά για να αποφύγετε βλάβη της δεξαμενής λόγω παγετού.
