피벗팅 호스 릴 키트

안전 문구 데칼과 지침은 운전자의 눈에 쉽게 보이며 잠재적인 위험이 있는 모든 부분에 부착되어 있습니다. 손상되거나 유실된 데칼은 교체하십시오.

1. 수세조(옵션)을 설치할 때는 스프레이 탱크를 비웁니다. 수세조 키트에 대한 설치 지침의 헹굼 키트 작동 섹션을 참조하십시오.

2. 장비의 스프레이어 탱크의 모든 액체를 비웁니다.

   Note: 스프레이어 탱크에 화학 용액이 담겨 있다면, 깨끗한 물로 탱크 및 스프레이어 시스템을 완전히 세척하십시오. 자세한 내용은 차량의 사용 설명서를 참조하십시오.

3. 평평한 곳에 장비를 주차하고, 주차 브레이크를 걸고, 스프레이어 펌프를 정지시키고, 엔진을 끄고 키 스위치에서 키를 뺍니다.

4. 배터리의 음극 단자에서 음극 배터리 케이블을 분리합니다. 사용 설명서를 참조하십시오.

5. 배터리의 양극 단자에서 양극 배터리 케이블을 분리합니다. 사용 설명서를 참조하십시오.

수세조 키트(옵션)가 설치된 Multi Pro 5800 잔디 스프레이어

이 절차를 수행하는 데 필요한 부품:

너트(¼-20 인치)	1
플랜지 너트(5/16-18 인치)	5
플랜지 너트(⅜-16 인치)	12
볼트(⅜-16 x 1 인치)	5
볼트(¼-20 x ¾ 인치)	1
볼트(⅜-16 인치)	2
볼트(⅜-16 x 3 ½ 인치)	2
상단 브래킷	1
하단 브래킷 지지대	1
하단 브래킷	1
휘즈 볼트(5/16-18 x 1 인치)	1
U-볼트	1
볼트(⅜-16 x 2 ¼ 인치)	2
릴 셸프 지지 브래킷	1
숄더 볼트	4
릴 셸프 프레임	1
잼 너트(5/16-18 인치)	2
볼트(5/16-18 x 1 인치)	2
압력 게이지 리듀서	1
커플러	1
압력 게이지	1

1. 그림 9와 같이 1개의 볼트(¼-20 x ¾ 인치), 1개의 너트(¼-20 인치), 1개의 휘즈 볼트(5/16-18 x 1 인치) 및 1개의 플랜지 너트(5/16-18 인치)로 상단 브래킷을 장착합니다.



   그림 9

   1. 볼트(¼-20 x ¾ 인치)
   2. 상단 브래킷
   3. 너트(¼-20 인치)
   4. 플랜지 너트(5/16-18 인치)
   5. 휘즈 볼트(5/16-18 x 1 인치)

2. 그림 10과 같이 1개의 U-볼트, 1개의 볼트(⅜-16 x 1 인치) 및 3개의 플랜지 너트(⅜-16 인치)로 상단 브래킷의 후면을 고정합니다.



   그림 10

   1. 볼트(⅜-16 x 1 인치)
   2. 플랜지 너트(⅜-16 인치)
   3. U-볼트

   Note: 상단 브래킷을 설치하기 전에 수세조를 분리했다면 다음 단계를 진행하기 전에 수세조를 설치합니다.

3. 그림 11과 같이 2개의 볼트(⅜-16 인치), 2개의 볼트(⅜-16 x 3 ½ 인치) 및 4개의 플랜지 너트(⅜-16 인치)로 하단 브래킷 및 하단 지지 브래킷을 장착합니다.



   그림 11

   1. 볼트(⅜-16 인치)
   2. 하단 지지 브래킷
   3. 플랜지 너트(⅜-16 인치)
   4. 하단 브래킷
   5. 볼트(⅜-16 x 3 ½ 인치)

4. 장비에 수세조 키트(옵션)를 설치했다면 그림(그림 12)과 같이 장비에 탱크를 정렬합니다.

   Note: 수세조 설치의 설명에 따라 수세조 설치를 완료합니다.



   그림 12

   1. 수세조(옵션)
   2. 아래 방향
   3. 전진

5. 그림 13과 같이 4개의 볼트(⅜-16 x 1 인치), 2개의 볼트(⅜-16 x 2 ¼ 인치) 및 6개의 플랜지 너트(⅜-16 인치)로 릴 셸프 지지 브래킷을 고정합니다.



   그림 13

   1. 볼트(⅜-16 x 1 인치)
   2. 릴 셸프 지지 브래킷
   3. 볼트(⅜-16 x 2 ¼ 인치)
   4. 플랜지 너트(⅜-16 인치)

6. 릴 셸프 지지 브래킷의 슬롯에 릴 셸프 프레임을 삽입하고 그림 14와 같이 4개의 숄더 볼트, 4개의 플랜지 너트(5/16-18 인치), 2개의 볼트(5/16-18 x 1 인치) 및 2개의 잼 너트(5/16-18 인치)로 셸프를 고정합니다.



   그림 14

   1. 플랜지 너트(5/16-18 인치)
   2. 숄더 볼트
   3. 잼 너트(5/16-18 인치)
   4. 볼트(5/16-18 x 1 인치)

7. 압력 게이지 나사산에 PTFE 테이프를 감고 그림 15와 같이 압력 게이지 어셈블리를 설치합니다.



   그림 15

   1. 압력 게이지
   2. 압력 게이지 리듀서
   3. 압력 게이지 지지 브래킷 어셈블리
   4. 커플러

8. 릴 셸프 프레임에 대해 압력 게이지 지지 브래킷의 볼트를 조입니다.

수세조 키트(옵션)가 설치된 Multi Pro 5800 잔디 스프레이어

이 절차를 수행하는 데 필요한 부품:

배선 하니스	1
스위치 박스 어셈블리	1
스러스트 와셔	1
스냅 링	1
호스 링 어셈블리	1
스프링 핀	1
와셔(7/16인치)	4
플랜지 너트(5/16-18 인치)	2
볼트(5/16-18 x ¼ 인치)	2
와셔	1
플랜지 너트(⅜-16 인치)	4
볼트(⅜-16 x 1 인치)	4

Note: 호스 링 모터의 퓨즈는 스위치 박스에 있습니다(그림 19).

1. 호스 릴 바닥의 구멍을 향해 스위블 플레이트를 올려 놓습니다.

2. 호스 릴 프레임의 하부에서 스러스트 와셔 및 스냅 링을 스위블 플레이트의 포스트에 부착합니다(그림 20).



   그림 20

   1. 스러스트 와셔
   2. 스냅 링

3. 그림 21과 같이 2개의 볼트(5/16-18 x ¼ 인치) 및 2개의 플랜지 너트(5/16-18 인치)로 스위블 플레이트에 스위치 박스를 장착합니다.



   그림 21

   1. 플랜지 너트
   2. 스위블 플레이트
   3. 볼트
   4. 스위치 박스
   5. 배선 하니스
   6. 와이어 하니스 클립

4. 기존 클립을 사용해서 스위블 플레이트 측면으로 배선 하니스를 고정합니다(그림 21).

5. 그림 22와 같이 4개의 볼트(⅜-16 x 1 인치), 4개의 와셔(7/16 인치) 및 4개의 플랜지 너트(⅜-16 인치)로 스위블 플레이트에 호스 릴을 고정합니다.

   Note: 호스 릴 모터는 스위치 패널과 마주 보면 안 됩니다.



   그림 22

   1. 플랜지 너트(⅜-16 인치)
   2. 와셔(7/16인치)
   3. 볼트(⅜-16 x 1 인치)

6. 호스 릴 프레임 하부에 와셔 및 스프링 핀을 설치합니다(그림 23).



   그림 23

   1. 와셔
   2. 스프링 핀

7. 나머지 배선 하니스 플러그를 모터, 주 하니스 전원, 호스 릴 키트 플러그에 연결합니다.

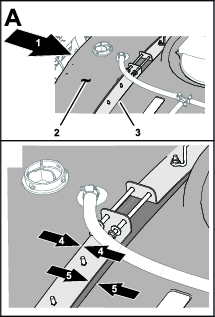

이 절차를 수행하는 데 필요한 부품:

제어 밸브	1
T-피팅	1
호스 클램프	1
케이블 타이	3
R-클램프	1
호스(180 cm)	1
클램프	1
90° 엘보우	1
튜브 커플러	1
너트(¼-20 인치)	1
플랜지 너트(⅜-16 인치)	1
압력 변환기 튜브	1
볼트(¼-20 x 3/4 인치)	1
밸브 마운트	1
제어 밸브 브래킷	1
볼트(6 x 12 mm)	4
와셔(8 mm)	4
플랜지 헤드 볼트(6 x 16 mm)	4
플랜지 록너트(6 mm)	4

이 절차를 수행하는 데 필요한 부품:

피팅 포함 스프레이 건 호스	1
스프레이 건	1
소형 호스 클램프	1

1. 긴 호스의 호스 피팅 나사산에 PTFE 실런트를 바르고, 릴의 연결 튜브에 피팅을 설치합니다(그림 40).



   그림 40

2. 스프레이 건의 피팅에 긴 호스의 다른 편을 연결합니다(그림 41).



   그림 41

   1. 호스
   2. 호스 클램프
   3. 바브
   4. 스프레이 건

3. 소형 호스 클램프로 호스 끝을 고정합니다.

4. 배터리 케이블을 다음과 같이 연결합니다.

   경고

   배터리 케이블 배선이 잘못되면 장비 및 케이블을 손상시켜 스파크가 발생할 수 있습니다. 불꽃이 튀면 배터리 가스가 폭발하여 부상을 당할 수 있습니다.

   • 항상 음극(검은색) 배터리 케이블을 분리한 다음 양극(적색) 케이블을 분리하십시오.

   • 항상 음극(검은색) 케이블을 연결하기 전에 양극(적색) 배터리 케이블을 먼저 연결하십시오.

   1. 배터리의 양극 단자에 양극 배터리 케이블을 연결합니다. 사용 설명서를 참조하십시오.

   2. 배터리의 음극 단자에 음극 배터리 케이블을 연결합니다. 사용 설명서를 참조하십시오.

5. 호스 감기 버튼을 누르고 릴에 호스를 조심스럽게 조정하여 호스가 양측에 균등하게 감기도록 합니다.

   주의

   되감는 동안 호스 및 릴에 손, 느슨한 옷, 긴 머리카락, 느슨한 장신구가 감겨 부상을 당할 수 있습니다.

   • 되감는 동안 릴 및 호스에 손을 대지 마십시오.

   • 느슨한 옷이나 장신구를 착용하지 마시고, 긴 머리카락을 묶으십시오.

1. 깨끗한 물로 스프레이어 탱크를 부분적으로 채웁니다.

2. 엔진을 시동하고, 엔진 속도를 중간 스로틀 위치로 조정하고, 스프레이어 펌프 스위치를 ON(켜짐) 위치에 놓습니다. 사용 설명서를 참조하십시오.

3. 섹션 매니폴드 끝의 제어 밸브가 열렸는지 확인합니다.

4. 매니폴드, 제어 밸브 및 호스에 누출이 없는지 확인합니다.

5. 스위치 박스의 속도 스위치를 사용하여 호스 릴의 스프레이어 시스템 압력을 올립니다.

6. 다음 구성품에 누출이 없는지 확인합니다.

   • 피팅 및 커플링

   • 압력 게이지 및 호스 릴 밸브

   • 튜브, 호스 및 스프레이 건

   Note: 스프레이어 시스템을 작동하기 전에 모든 누출 부위를 수리하십시오.

7. 호스 릴의 제어 밸브를 닫고, 스프레이어 펌프 스위치를 OFF(꺼짐) 위치에 놓고, 엔진을 정지합니다.

1. 장비를 정지시키고, 붐을 잠그고, 주차 브레이크를 겁니다.

2. 장비 뒤에서 스프레이 건의 트리거 잠금장치를 잠갔는지 확인합니다.

3. 제어 밸브의 레버를 OPEN(열림) 위치로 접습니다.

4. 운전석에서 펌프를 켭니다.

5. 마스터 붐을 ON(켬) 위치로 전환합니다.

6. 원하는 속도로 엔진을 설정한 뒤 엔진 속도 잠금장치를 중립으로 놓습니다.

   Important: 핸드 스프레이어를 1034 kPa 이상의 압력으로 설정하지 마십시오.

1. 릴에서 원하는 길이로 호스를 잡아당깁니다.

   Important: 스프레이 건으로 호스를 당기지 마십시오. 항상 호스를 잡고 직접 당기십시오. 건으로 호스를 잡아당기면 건의 피팅이 파손되어 호스가 손상될 수 있습니다.

2. 트러거 잠금장치를 해제합니다.

3. 스프레이 건 노즐을 살포할 구역으로 향하고 트리거를 당깁니다.

4. 작업을 완료한 후 트리거를 놓고 트리거 잠금장치를 설정합니다.

1. 릴에서 호스가 몇 피트 정도 나올 때까지 호스 릴의 되감기 버튼을 누릅니다.

2. 제어 밸브의 레버를 CLOSED(닫힘) 위치로 접습니다.

3. 스프레이 건 노즐을 살포해도 안전한 구역으로 향하고, 트러거 잠금장치를 해제하고, 모든 잔여 액체가 호스에서 나올 때까지 트리거를 당긴 다음 트러거 잠금장치를 채웁니다.

4. 릴 후방의 홀더에 스프레이 건을 다시 걸어놓습니다.

5. 엔진을 공회전 속도로 되돌립니다.

6. 펌프를 정지합니다.

   Important: 일상 청소 과정에서 깨끗한 새 물로 스프레이 건을 세척하십시오(스프레이어 사용 설명서를 참조하십시오). 스프레이 건을 적절하게 청소하지 않으면 성능이 저하되고 호스 릴 키트 및 스프레이 건의 신뢰도가 감소합니다.

7. 속도 스위치를 사용하여 원하는 압력으로 설정합니다.
