Introduzione
Leggete attentamente il presente manuale al fine di utilizzare e mantenere correttamente il prodotto. Le informazioni qui riportate aiuteranno voi ed altri ad evitare infortuni e a non danneggiare il prodotto. Sebbene Toro progetti, produca e distribuisca prodotti all'insegna della sicurezza, voi siete responsabili del corretto utilizzo del prodotto in condizioni di sicurezza.
Per ricevere materiali di formazione sulla sicurezza e il funzionamento dei prodotti, avere informazioni sugli accessori, ottenere assistenza nella ricerca di un rivenditore o registrare il vostro prodotto, potete contattare Toro direttamente a www.Toro.com.
Per assistenza, ricambi originali Toro o ulteriori informazioni, rivolgetevi a un Distributore Toro autorizzato o ad un Centro Assistenza Toro, ed abbiate sempre a portata di mano il numero del modello ed il numero di serie del prodotto. Figura 1 illustra la posizione del numero del modello e del numero di serie sul prodotto.
Note: Il prodotto è conforme a tutte le direttive europee pertinenti. Per maggiori dettagli, consultare la Dichiarazione di incorporazione sul retro della presente pubblicazione.Stabilire i lati sinistro e destro della macchina dalla normale posizione di guida.
Avvertenza
CALIFORNIA
Avvertenza norma "Proposition 65"
L'utilizzo del presente prodotto potrebbe esporre a sostanze chimiche che nello Stato della California sono considerate cancerogene e causa di anomalie congenite o di altre problematiche della riproduzione.
Sicurezza
L'errato utilizzo o manutenzione da parte dell'operatore o del proprietario possono provocare incidenti. Per ridurre il potenziale di infortuni, rispettate le presenti istruzioni di sicurezza e prestate sempre attenzione al simbolo di avviso di sicurezza, che significa Attenzione, Avvertenza o Pericolo – istruzioni per la sicurezza personale. Il mancato rispetto delle istruzioni può provocare infortuni anche fatali.
Leggete anche le istruzioni per la sicurezza e l'uso riportate sul Manuale dell'operatore del veicolo.
-
Non dirigete lo sprayer manuale verso persone o animali. I fluidi pressurizzati possono penetrare la pelle e causare gravi infortuni, con conseguente amputazione o anche la morte. Anche i liquidi bollenti e le sostanze chimiche possono causare ustioni o ferite. Se una qualunque parte del corpo viene a contatto con lo spruzzo, consultare immediatamente un medico specializzato in infortuni causati dall’iniezione di fluidi.
-
Non mettere le mani o altre parti del corpo davanti all’ugello dell’irroratore.
-
Non lasciare incustodite le apparecchiature sotto pressione.
-
Non utilizzare l’irroratore manuale se il tubo flessibile, il fermo del grilletto, l’ugello o altre parti mancano o sono danneggiate.
-
Non utilizzare l’irroratore manuale in caso di fuoriuscite nei tubi flessibili, nei raccordi o in altri componenti.
-
Non spruzzare nelle adiacenze di cavi elettrici.
-
Non guidare mentre si spruzza con l’irroratore manuale.
-
Indossate guanti di gomma, occhialoni di sicurezza ed una tuta di protezione integrale quando spruzzate sostanze chimiche con lo sprayer manuale.
-
I lampi possono causare gravi infortuni o la morte. Se vedete lampi o udite tuoni vicini all'area in cui vi trovate, non utilizzate la macchina; cercate un riparo.
Attenzione
I prodotti chimici sono pericolosi e possono causare infortuni.
-
Leggere le istruzioni riportate sulle etichette dei prodotti chimici prima di maneggiarli e attenersi scrupolosamente a tutte le raccomandazioni e le precauzioni indicate dal produttore.
-
Tenere i prodotti chimici lontano dalla pelle. In caso di contatto con la pelle, lavare la zona contaminata con abbondante acqua pulita e sapone.
-
Indossare occhiali ed altri dispositivi di protezione raccomandati dal produttore del prodotto chimico.
Adesivi di sicurezza e informativi
 |
Gli adesivi di sicurezza e di istruzione sono chiaramente visibili e sono affissi accanto a zone particolarmente pericolose. Sostituite eventuali adesivi danneggiati o mancanti. |
Preparazione
Forniti dal cliente:
-
Sigillante per filetti a base di PTFE (nastro o pasta)
-
Un lubrificante non derivato dal petrolio come l’olio vegetale
Preparazione della macchina
Avvertenza
I morsetti della batteria e gli attrezzi metallici possono creare cortocircuiti contro i componenti metallici, e provocare scintille. che possono fare esplodere i gas della batteria e causare infortuni.
-
In sede di rimozione o montaggio della batteria, impedite ai morsetti di toccare le parti metalliche dell'unità motrice.
-
Non lasciate che gli attrezzi metallici creino cortocircuiti fra i morsetti della batteria e le parti metalliche della macchina.
Avvertenza
In caso di errato percorso dei cavi della batteria, la macchina ed i cavi possono venire danneggiati e causare scintille, che possono fare esplodere i gas della batteria e causare infortuni.
-
Scollegate sempre il cavo negativo (nero) della batteria prima di quello positivo (rosso).
-
Collegate sempre il cavo positivo (rosso) della batteria prima di quello negativo (nero).
-
Se il serbatoio di lavaggio opzionale è montato, svuotatelo nel serbatoio di irrorazione; fate riferimento alla sezione Utilizzo del kit di lavaggio nelle Istruzioni di installazione per il kit di lavaggio del serbatoio.
-
Verificate che il serbatoio dell'irroratrice della macchina non contenga alcun fluido.
Note: Se il serbatoio dell'irroratrice ha contenuto soluzioni chimiche, lavate accuratamente il serbatoio e l'impianto di irrorazione con acqua pulita; vedere le istruzioni nel Manuale dell’operatore del veicolo.
-
Parcheggiate la macchina su terreno pianeggiante, inserite il freno di stazionamento, spegnete la pompa dell'irroratrice, spegnete il motore e togliete la chiave dall'accensione.
-
Scollegate il cavo negativo dal morsetto negativo della batteria; consultate il Manuale dell'operatore.
-
Scollegate il cavo positivo dal morsetto positivo della batteria; consultate il Manuale dell'operatore.
Rimozione del serbatoio di lavaggio e spostamento del serbatoio di irrorazione
Rimozione del serbatoio di lavaggio
-
Nella parte superiore del serbatoio di irrorazione, togliete la forcella di fissaggio che blocca il raccordo dentellato a 90° del flessibile di aspirazione all’alloggiamento della griglia di aspirazione e allontanate il raccordo dentellato dall’alloggiamento (Figura 2).
-
Togliete il raccordo a 90° dall’alloggiamento della griglia di aspirazione (Figura 2).
-
Nella parte inferiore del serbatoio di lavaggio, rimuovete la forcella di fissaggio che blocca il raccordo a 90° del flessibile di alimentazione al raccordo a tenuta (Figura 3).
-
Togliete il raccordo a 90° dal raccordo a tenuta (Figura 3).
-
Togliete i 2 bulloni, le 4 rondelle e i 2 dadi di bloccaggio flangiati che assicurano le 2 staffe di fissaggio del serbatoio di lavaggio al supporto della valvola e rimuovete le staffe di fissaggio (Figura 4).
-
Togliete il serbatoio di lavaggio dalla macchina (Figura 5).
Spostamento del serbatoio di irrorazione
-

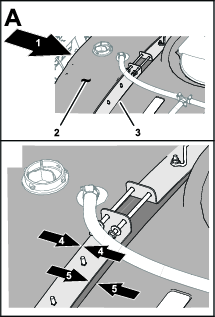

Allentate i 4 dadi di bloccaggio flangiati e i 4 bulloni che assicurano le metà delle fasce del serbatoio (Figura 7).
-
Spostate in avanti il serbatoio di irrorazione finché le fasce non sono a filo con la spalla posteriore dell’elemento in rilievo stampato nel serbatoio (Figura 8).
-
Serrate i 4 dadi di bloccaggio flangiati e i 4 bulloni nella parte superiore delle fasce fino a quando queste non sono a filo con la superficie del serbatoio (Figura 7).
Montaggio del supporto per avvolgitubo
Parti necessarie per questa operazione:
| Dado (¼-20") | 1 |
| Dado flangiato (5/16-18") | 5 |
| Dado flangiato (3/8-16") | 12 |
| Bullone (3/8-16 x 1") | 5 |
| Bullone (¼-20 x ¾") | 1 |
| Bullone (3/8-16") | 2 |
| Bullone (3/8-16 x 3½") | 2 |
| Staffa superiore | 1 |
| Supporto della staffa inferiore | 1 |
| Staffa inferiore | 1 |
| Bullone a testa esagonale flangiata (5/16-18 x 1") | 1 |
| Bullone a U | 1 |
| Bullone (3/8-16 x 2¼") | 2 |
| Staffa di supporto del piano del cilindro | 1 |
| Bullone di spallamento | 4 |
| Telaio del piano del cilindro | 1 |
| Controdado (5/16-18") | 2 |
| Bullone (5/16-18 x 1") | 2 |
| Riduttore dell'indicatore della pressione | 1 |
| Accoppiatore | 1 |
| Indicatore della pressione | 1 |
-
Montate la staffa superiore servendovi di 1 bullone (¼-20 x ¾"), 1 dado (¼-20"), 1 bullone a testa esagonale flangiata (5/16-18 x 1") e 1 dado flangiato (5/16-18") come illustrato nella Figura 9.
-
Fissate la parte posteriore della staffa superiore servendovi di 1 bullone a U, 1 bullone (3/8-16 x 1") e 3 dadi flangiati (3/8-16") come illustrato nella Figura 10.
Note: Se prima dell'installazione della staffa superiore è stato rimosso il serbatoio di lavaggio, installare tale serbatoio prima di passare alla fase successiva.
-
Montate la staffa inferiore e la staffa di supporto inferiore al telaio servendovi di 2 bulloni (3/8-16 poll.), 2 bulloni (3/8-16 x 3½") e 4 dadi flangiati (3/8-16") come illustrato in Figura 11.
-
Se sulla vostra macchina è montato il kit del serbatoio di lavaggio opzionale, allineate il serbatoio alla macchina come nella (Figura 12).
Note: Completerete il montaggio del serbatoio di lavaggio in Montaggio del serbatoio di lavaggio.
-
Fissate la staffa di supporto del piano del cilindro alle staffe superiore e inferiore servendovi di 4 bulloni (3/8-16 x 1"), 2 bulloni (3/8-16 x 2¼") e 6 dadi flangiati (3/8-16") come illustrato nella Figura 13.
-
Inserite il telaio del piano del cilindro nelle fessure presenti sulla staffa di supporto del piano del cilindro servendovi di 4 bulloni di spallamento, 4 dadi flangiati (5/16-18"), 2 bulloni (5/16-18 x 1") e 2 controdadi (5/16-18") come illustrato nella Figura 14.
-
Applicate il nastro in PTFE alle filettature dell'indicatore di pressione e installate il gruppo indicatore di pressione come illustrato in Figura 15.
-
Serrate i bulloni sulla staffa di supporto dell'indicatore di pressione saldamente sul telaio del piano del cilindro.
Montaggio del serbatoio di lavaggio opzionale
Montaggio del serbatoio di lavaggio
-
Allineate la staffa di fissaggio con i rilievi stampati nella parte superiore del serbatoio di lavaggio (Figura 16)
-
Allineate la scanalatura nella staffa di fissaggio con il foro nel supporto della valvola (Figura 16).
-
Montate, senza serrarlo, l'ancoraggio al supporto della valvola (Figura 16) con un bullone (3/8" x 1½"), 2 rondelle (3/8") e un dado di bloccaggio flangiato (3/8”) rimossi in Rimozione del serbatoio di lavaggio.
-
Ripetete i passaggi da 1 a 3 per l'altro ancoraggio nell'altro incavo del serbatoio di lavaggio (Figura 16).
-
Serrate attentamente i bulloni e i dadi flangiati manualmente.
Important: Il serbatoio di lavaggio deve essere in sede e fissato ma l'ancoraggio non deve deformare o storcere il serbatoio
Note: Una volta riempito inizialmente il serbatoio di lavaggio, verificate il gioco di ancoraggi e serbatoio di lavaggio (il peso dell'acqua nel serbatoio può spingere ulteriormente il serbatoio contro il telaio). Se necessario, serrate il bullone (o bulloni) e il dado (o dadi) di bloccaggio flangiato fino a quando gli ancoraggi non sono ben aderenti al serbatoio di lavaggio – non deformate il serbatoio.
Montaggio del flessibile di aspirazione del serbatoio di irrorazione
Montaggio del flessibile di alimentazione
-
Allineate il raccordo dentellato a 90° del flessibile di alimentazione all'alloggiamento per la griglia di aspirazione (Figura 18).
-
Fissate il raccordo dentellato a 90° all'alloggiamento (Figura 18) con la forcella che avete rimosso al passaggio 1 di Rimozione del serbatoio di lavaggio.
Montaggio della scatola interruttori e dell'avvolgitubo
Parti necessarie per questa operazione:
| Cablaggio preassemblato | 1 |
| Scatola interruttori (gruppo) | 1 |
| Rondella di spinta | 1 |
| Anello elastico | 1 |
| Gruppo avvolgitubo | 1 |
| Perno a molla | 1 |
| Rondella (7/16") | 4 |
| Dado flangiato (5/16-18") | 2 |
| Bullone (5/16-18 x ¼") | 2 |
| Rondella | 1 |
| Dado flangiato (3/8-16") | 4 |
| Bullone (3/8-16 x 1") | 4 |
Note: Il fusibile del motore dell'avvolgitubo si trova nella scatola interruttori (Figura 19).
-
Abbassate la piastra girevole nel foro della base dell'avvolgitubo.
-
Sulla parte inferiore del supporto per avvolgitubo, fissate la rondella di spinta e l'anello elastico sul perno della piastra girevole (Figura 20).
-
Montate la scatola interruttori sulla piastra girevole utilizzando 2 bulloni (5/16-18 x ¼") e 2 dadi flangiati (5/16-18") come mostrato nella Figura 21.
-
Fissate il cablaggio preassemblato ai lati della piastra girevole utilizzando le clip presenti (Figura 21).
-
Fissate l'avvolgitubo alla piastra girevole utilizzando 4 bulloni (3/8-16 x 1"), 4 rondelle (7/16") e 4 dadi flangiati (3/8-16") come mostrato nella Figura 22.
Note: Il motore dell'avvolgitubo non dovrà essere rivolto al pannello di commutazione.
-
Installate la rondella e il perno a molla dalla parte inferiore del telaio dell'avvolgitubo (Figura 23).
-
Collegate i rimanenti connettori del cablaggio preassemblato al motore, all'alimentazione principale e ai connettori del kit per avvolgitubo.
Montaggio della valvola di regolazione dell'avvolgitubo
Parti necessarie per questa operazione:
| Valvola di regolazione | 1 |
| Raccordo a T | 1 |
| Fascetta stringitubo | 1 |
| Fascetta per cavi | 3 |
| Serratubi a R | 1 |
| Flessibile (71") | 1 |
| Serratubo | 1 |
| Gomito a 90° | 1 |
| Accoppiatore per tubo | 1 |
| Dado (¼-20") | 1 |
| Dado flangiato (3/8-16") | 1 |
| Tubo del trasduttore di pressione | 1 |
| Bullone (¼-20 x ¾") | 1 |
| Supporto valvola | 1 |
| Staffa della valvola di regolazione | 1 |
| Bullone (6 x 12 mm) | 4 |
| Rondella (8 mm) | 4 |
| Bullone a testa flangiata (6 x 16 mm) | 4 |
| Dado di bloccaggio flangiato (6 mm) | 4 |
Montaggio della valvola di regolazione
-
Scollegare il tappo e l’accoppiatore dall’apertura dell’indicatore di pressione (Figura 24).
-
Montare il gruppo valvola di regolazione come illustrato nella Figura 24.
-
Montate l'accoppiatore nel foro aperto del gomito a 90° (Figura 24 e Figura 37).
Note: Il tappo può essere gettato.
-
Collegate il flessibile di alimentazione dell'avvolgitubo alla valvola di regolazione con la fascetta stringitubo (Figura 24).
Rimozione della valvola di regolazione dalla macchina
-
Scollegate il connettore a 3 prese per il trasduttore di pressione (Figura 25).
-
Rimuovete il morsetto flangiato che fissa il trasduttore di pressione al raccordo a 90° e rimuovete il trasduttore, la guarnizione e il morsetto flangiato (Figura 26).
-
Rimuovete il morsetto flangiato che fissa il raccordo a 90° al raccordo a 90° con un connettore per il tubo di rilevamento e rimuovete il raccordo a 90°, la guarnizione e il morsetto flangiato (Figura 26).
Preparazione della valvola di regolazione
-
Montate il supporto della valvola sulla valvola di regolazione, come illustrato in A di Figura 27.
-
Fissate il supporto della valvola alla valvola di regolazione con la vite a testa flangiata (n. 6) e serrate manualmente la vite (B di Figura 27).
-
Montate il supporto della valvola sulla staffa della valvola di regolazione (Figura 28) con i 4 bulloni (6 x 12 mm) e 4 rondelle piane; serrate i bulloni a una coppia di 10–12 N∙m.
-
Allineate la flangia del raccordo a T alla flangia della valvola di regolazione, come illustrato nella Figura 29.
-
Fissate, senza serrarlo, il raccordo a T alla valvola di regolazione utilizzando una guarnizione e un morsetto flangiato (Figura 29).
-
Allineate la flangia del trasduttore di pressione con la flangia del raccordo a T, come illustrato nella Figura 30.
-
Montate il trasduttore di pressione sul raccordo a T con una guarnizione e un morsetto flangiato e serrate manualmente il morsetto (Figura 30).
Foratura del supporto del collettore
-
Allineate la flangia del raccordo a T alla flangia del raccordo a 90° con un connettore per il tubo di rilevamento (Figura 31).
-
Fissate, senza serrarlo, il raccordo a T e il raccordo a 90° utilizzando una guarnizione e un morsetto flangiato (Figura 31).
Note: Ruotate la staffa della valvola di regolazione in base alle esigenze, per allinearla con la superficie del supporto della valvola.
-
Utilizzando la staffa della valvola di regolazione come riferimento, contrassegnate i punti dei fori nella staffa sulla superficie del supporto del collettore (Figura 32).
-
Rimuovete la fascetta, la guarnizione, il raccordo a T con la flangia dal raccordo a 90° con un connettore per il tubo di rilevamento (Figura 31).
-
Punzonate il centro dei punti sul supporto del collettore che avete eseguito alla fase 3.
-
Praticate 4 fori di 6 mm nel supporto del collettore nei segni del punzone che avete eseguito alla fase 5.
Montaggio della valvola di regolazione
-
Allineate la flangia del raccordo a T alla flangia del raccordo a 90° con un connettore per il tubo di rilevamento (Figura 34).
-
Fissate, senza serrarlo, il raccordo a T e il raccordo a 90° utilizzando una guarnizione e un morsetto flangiato (Figura 34).
-
Montate la staffa della valvola di regolazione sul supporto del collettore (Figura 35) con 4 bulloni a testa flangiata (6 x 16 mm) e 4 dadi di bloccaggio flangiati (6 mm); serrate i bulloni a una coppia di 10–12 N∙m.
-
Serrate manualmente il morsetto flangiato che fissa la valvola di regolazione e il raccordo a T (Figura 29) e il morsetto flangiato che fissa il raccordo a T al raccordo a 90° con un connettore per il tubo di rilevamento (Figura 31 e Figura 34).
-
Collegate il connettore a 3 prese per il trasduttore di pressione (Figura 35).
-
Montate il flessibile dell'asta di irrorazione sul raccordo dentellato della valvola di regolazione e fissate il flessibile al raccordo con una fascetta stringitubo (Figura 36).
Montaggio del flessibile di alimentazione e del tubo del rilevatore di pressione sulla macchina
-
Fissate il flessibile (180 cm) alla staffa superiore servendovi di serratubi a R, bullone (¼-20 x ¾") e dado (¼"-20) come illustrato nella Figura 37.
-
Applicate il sigillante in PTFE alle filettature del raccordo a T e collegate il raccordo a T alla valvola di regolazione (Figura 37).
-
Applicate il sigillante in PTFE alle filettature dell'accoppiatore e collegate l'accoppiatore al raccordo a T (Figura 37).
-
Collegate il tubo del trasduttore di pressione all'accoppiatore nel raccordo a T nel gomito a 90° e l'accoppiatore nell'indicatore della pressione (Figura 38).
-
Collegate il flessibile (180 cm) al raccordo dentellato sul gruppo avvolgitubo e fissate il flessibile al raccordo servendovi di una fascetta stringitubo come illustrato nella Figura 39.
-
Fissate il cablaggio preassemblato per il kit dell'avvolgitubo girevole al flessibile di alimentazione dell'avvolgitubo con 3 fascette per cavi (Figura 39).
Collegamento del tubo flessibile dell’irroratore
Parti necessarie per questa operazione:
| Flessibile della pistola a spruzzo con raccordo | 1 |
| Pistola a spruzzo | 1 |
| Fascetta stringitubo piccola | 1 |
-
Applicate il sigillante in PTFE ai filetti del raccordo sul flessibile lungo, e montate il raccordo nel tubo di connessione sull’avvolgitubo (Figura 40).
-
Collegare l’estremità libera del tubo flessibile lungo al raccordo sulla pistola a spruzzo (Figura 41).
-
Fissate l’estremità del flessibile con una piccola fascetta stringitubo.
-
Collegate i cavi della batteria come descritto di seguito:
Avvertenza
In caso di errato percorso dei cavi della batteria, la macchina ed i cavi possono venire danneggiati e causare scintille, che possono fare esplodere i gas della batteria e causare infortuni.
-
Scollegate sempre il cavo negativo (nero) della batteria prima di quello positivo (rosso).
-
Collegate sempre il cavo positivo (rosso) della batteria prima di quello negativo (nero).
-
Collegate il cavo positivo al morsetto positivo della batteria; consultate il Manuale dell'operatore.
-
Collegate il cavo negativo al morsetto negativo della batteria; consultate il Manuale dell'operatore.
-
-
Premete il pulsante di avvolgimento del flessibile e guidate con cautela il flessibile sull'avvolgitubo, muovendo il flessibile da un lato all'altro per avvolgerlo in modo uniforme.
Attenzione
Durante il riavvolgimento, mani, abiti svolazzanti, capelli lunghi e gioielli pendenti possono impigliarsi nel flessibile e nell’avvolgitubo, causando infortuni.
-
Tenete le mani lontano dall’avvolgitubo e dal flessibile durante il riavvolgimento.
-
Non indossate abiti svolazzanti o gioielli pendenti e legate i capelli lunghi.
-
Controllo dell'avvolgitubo girevole per escludere perdite
Avvertenza
Il fluido che fuoriesce dall'impianto di irrorazione sotto pressione può penetrare la pelle e causare infortuni.
-
Verificate che tutti i tubi e i flessibili siano in buone condizioni e che tutte le connessioni e i raccordi siano saldamente serrati, prima di mettere l'impianto di irrorazione sotto pressione.
-
Tenete corpo e mani lontano da perdite filiformi o da ugelli che eiettano fluido pressurizzato.
-
Usate cartone o carta per cercare le perdite di fluido.
-
Eliminate con sicurezza la pressione dall'intero impianto di irrorazione prima di eseguire qualsiasi intervento sull'impianto.
-
Se il fluido viene iniettato sulla pelle, rivolgetevi immediatamente ad un medico.
-
Riempite parzialmente di acqua pulita il serbatoio dell'irroratrice.
-
Avviate il motore, impostate la velocità del motore in posizione centrale e impostate l'interruttore della pompa dell'irroratrice in posizione ON; fate riferimento al Manuale dell'operatore.
-
Assicuratevi che la valvola di regolazione al termine del collettore di sezione sia aperta.
-
Verificate l'assenza di perdite nel collettore, nella valvola di regolazione e nel flessibile.
-
Utilizzate l'interruttore della portata nella scatola interruttori per aumentare la pressione dell'impianto di irrorazione nell'avvolgitubo.
-
Verificate i seguenti componenti per escludere la presenza di perdite:
-
raccordi e accoppiatori
-
indicatore di pressione e valvola dell'avvolgitubo
-
tubi, flessibili e pistola da spruzzo
Note: Riparate tutte le fuoriuscite prima di azionare l'impianto di irrorazione.
-
-
Chiudete la valvola di regolazione dell'avvolgitubo, impostate l'interruttore della pompa dell'irroratrice in posizione OFF e spegnete il motore.
Funzionamento
Avvertenza
Il fluido sotto pressione può penetrare la pelle e causare infortuni.
-
Tenere lontani il corpo e le mani dagli ugelli che spruzzano fluido pressurizzato.
-
Non dirigere l’irroratrice verso persone o animali.
-
Prima di mettere l’impianto sotto pressione, accertarsi che tutti i circuiti e i tubi flessibili dei fluidi siano in buone condizioni, e che tutte le connessioni e i raccordi siano stretti saldamente.
-
Usare carta o cartone per cercare eventuali perdite.
-
Prima di effettuare qualunque intervento sull’impianto, eliminare con sicurezza tutta la pressione.
-
Se il fluido penetra nella pelle, rivolgersi immediatamente a un medico.
-
I liquidi bollenti e le sostanze chimiche possono causare ustioni o altri danni.
Important: Svuotate e pulite sempre l’irroratrice immediatamente dopo l’uso. L’inosservanza di queste istruzioni causerà l’essiccazione o l’ispessimento delle sostanze chimiche, con intasamento della pompa e di altri componenti.
Pulire l’impianto di irrorazione dopo ogni utilizzo. Per pulire correttamente l’impianto di irrorazione:
-
Eseguire tre lavaggi distinti.
-
Per ogni lavaggio usate almeno 189 litri d'acqua.
-
Usate i prodotti pulenti e neutralizzanti raccomandati dai produttori.
-
Per l'ultimo lavaggio usate soltanto acqua pulita (senza aggiungere prodotti pulenti o neutralizzanti).
Commutazione da sprayer con barra a sprayer manuale
Avvertenza
Non guidare mentre si utilizza l’irroratore manuale, per evitare il rischio di perdere controllo e causare infortuni anche fatali. Non utilizzare l’irroratore manuale mentre si guida.
-
Arrestate la macchina, arrestate le barre e inserite il freno di stazionamento.
-
Sul retro della macchina, verificate che il grilletto della pistola a spruzzo sia bloccato.
-
Girate la leva sulla valvola di regolazione in posizione di apertura OPEN.
-
In posizione operatore, attivate la pompa.
-
Portate la barra principale in posizione ON.
-
Impostate il motore alla velocità desiderata e inserite il bloccaggio del regime del motore in folle.
Important: Non utilizzare un’impostazione di pressione superiore a 1.034 kPa con lo spruzzatore manuale.
Spruzzo con l’irroratore manuale
-
Svolgere la lunghezza del tubo flessibile necessaria dall’avvolgitubo.
Important: Non tirate in fuori il flessibile con la pistola da spruzzo. Afferrate sempre il flessibile e tiratelo. Tirando in fuori il flessibile con la pistola potreste spezzare il raccordo della pistola o danneggiare il flessibile.
-
Rilasciare il blocco del grilletto.
-
Dirigere l’ugello della pistola da spruzzo verso la zona da spruzzare e premere il grilletto.
-
Al termine, rilasciare il grilletto e applicare il blocco.
Commutazione da sprayer manuale a sprayer con barra
Attenzione
Durante il riavvolgimento, mani, abiti svolazzanti, capelli lunghi e gioielli pendenti possono impigliarsi nel flessibile e nell’avvolgitubo, causando infortuni.
-
Tenete le mani lontano dall’avvolgitubo e dal flessibile durante il riavvolgimento.
-
Non indossate abiti svolazzanti o gioielli pendenti e legate i capelli lunghi.
-
Premete il pulsante di riavvolgimento dell’avvolgitubo finché non rimangono che un paio di metri di flessibile da avvolgere.
-
Girate la leva sulla valvola di regolazione in posizione di chiusura CLOSED.
-
Dirigere l’ugello della pistola da spruzzo verso una zona in cui è possibile spruzzare con sicurezza, rilasciare il blocco del grilletto e premere il grilletto finché tutto il liquido rimanente non sarà uscito dal tubo flessibile, quindi applicare il blocco sul grilletto.
-
Collocare la pistola da spruzzo nella fondina, sul retro dell’avvolgitubo.
-
Riportare il motore alla velocità minima.
-
Arrestare la pompa.
Important: Lavare la pistola a spruzzo con acqua pulita e fresca durante le operazioni di pulizia quotidiane (fare riferimento al Manuale Operatore dell’irroratrice). L’errata pulizia della pistola a spruzzo può ridurre le prestazioni e dell’affidabilità del kit dell’avvolgitubo e della pistola.
-
Con l'interruttore della portata impostate la pressione desiderata.
