介绍

仔细阅读本手册，了解如何正确操作与维护您的产品。本手册中的信息可帮助您和其他人免受伤害或避免产品受损。尽管 Toro 致力于设计和生产安全的产品，但正确并安全地操作本产品是您的责任。

您可通过访问 www.Toro.com 直接联系 Toro，获取产品安全和操作培训材料、附件信息，查找代理商或注册产品。

当您需要关于维修保养、Toro 真品零件或其他方面的信息时，请联系授权服务经销商或 Toro 客户服务中心，并准备好有关您的产品的型号和序列号等资料。图 1插图为产品上型号和序列号的位置。

Note: 此产品符合欧盟所有相关指令。若要了解详情，请参阅本手册封底的注册声明（DOI）。请根据正常操作位置确定机器的左右侧。

图 1

型号和序列号铭牌

警告

加利福尼亚州

第65号提案中警告称：

使用此产品可能导致接触加利福尼亚州已知的能致癌、致出生缺陷或损害生殖系统的化学物质。

安全

操作员或用户的不当使用或维护可能会造成伤害。若要减少潜在伤害，请遵循这些安全说明并始终注意安全警告标志，即“小心”、“警告”或“危险”等个人安全指示。不遵循说明进行操作可能造成人身伤害甚至死亡事故。

另请阅读车辆《操作员手册》中的安全和操作说明。

切勿将手喷枪对准任何人或动物。高压下的液体可能会穿透皮肤并造成严重伤害、因而导致截肢甚至死亡。热液体和化学品也可能造成灼伤或其他伤害。如果身体的任何部位不慎接触到喷雾射流，请立即咨询熟悉注入液体伤害的医师。
切勿让手或身体的任何其他部位置于喷嘴前面。
当您离开时，切勿让设备处于压力之下。
如果软管、扳机锁、喷嘴或任何其他零部件受损或丢失，切勿使用手喷枪。
如果软管、接头或其他组件存在泄漏情况，切勿使用手喷枪。
切勿在输电电线附近进行喷洒作业。
使用手喷枪进行喷洒作业时，切勿驾驶机器。
使用手喷枪喷洒化学品时，请戴上橡胶手套、护目镜和全身防护服。
闪电可能造成严重伤害甚至死亡事故。如果在作业区域内看到闪电或听到打雷，切勿操作机器；请寻找躲避处。

小心

化学品很危险，可能造成人身伤害。

处理化学品之前，请先阅读化学品标签上的使用说明，并按照制造商的所有建议和预防措施进行操作。
确保化学品远离皮肤。如果发生接触，请使用肥皂和清水彻底清洗接触到的身体部分。
佩戴护目镜及化学品制造商推荐的任何其他防护装备。

安全和指示标签

任何潜在危险区附近均贴有操作员清晰可见的安全标贴和说明。更换受损或丢失的标贴。

127–3953

要将软管卷收回，请按下按钮。
增大喷洒率。
减小喷洒率。

组装

客户提供用品：

聚四氟乙烯螺纹密封材料（密封带或密封胶）
一种非石油基质润滑剂，如植物油

准备机器

警告

电池端子或金属工具可能会与机器金属部件发生短路并产生火花。火花可引发电池气体爆炸，从而造成人身伤害。

拆下或安装电池时，切勿让电池端子接触到主机的任何金属部件。
切勿让金属工具短接电池端子和机器的金属部件。

警告

电池接线不准确会损坏机器、而且接线之间会产生火花。火花可引发电池气体爆炸，从而造成人身伤害。

应始终先断开负极（黑色）电池线，然后才能断开正极（红色）接线。
应始终先连接正极（红色）电池线，然后才能连接负极（黑色）接线。

如果安装了可选冲洗水箱，应将冲洗水箱中的水泵入药缸；请参阅冲洗水箱套件安装说明中的“操作冲洗水箱套件”部分。
确保机器药缸内没有任何液体。

Note: 如果药缸含有化学溶液，请用干净的清水彻底冲洗药缸和打药车系统；请参阅您的车辆 《操作员手册》， 了解相关说明。
将机器停放在水平地面上，设定手刹，关闭打药车泵，关闭发动机，然后从点火开关上拔下钥匙。
从电池负极断开电池的负极电池线；请参阅 操作员手册。
从电池正极断开电池的正极电池线；请参阅 操作员手册。

卸掉冲洗水箱并移动药缸

Multi Pro 5800 草坪打药车，带已安装的可选冲洗水箱套件

卸掉冲洗水箱

在药缸顶部，卸下将吸入软管的 90° 宝塔接头固定至吸入滤网外壳的固定叉，并将宝塔接头与外壳分离（图 2）。
图 2
1. 90° 宝塔接头（供水软管）
2. 外壳（吸入滤网）
3. 固定叉
从吸入滤网外壳卸下 90° 宝塔接头（图 2）。
在冲洗水箱的底部，卸下将供水软管的 90° 接头固定至隔板接头的固定叉（图 3）。
图 3
1. 固定叉
2. 90° 接头（供水软管）
3. 隔板接头
从隔板接头卸下 90° 接头（图 3）。
卸下将冲洗水箱的 2 个压紧装置固定至阀门安装架的 2 个螺栓、4 个垫圈和 2 个凸缘锁紧螺母，然后取下压紧装置支架（图 4）。
图 4
1. 垫圈
2. 螺栓
3. 压紧装置支架
4. 凸缘锁紧螺母
从机器中卸掉冲洗水箱（图 5）。

图 5

移动喷洒药缸

图 6

松开固定两半冲洗水箱箍带的 4 个凸缘锁紧螺母和 4 个螺栓（图 7）。
图 7
1. 凸缘锁紧螺母
2. 水箱箍带的一半
3. 螺栓

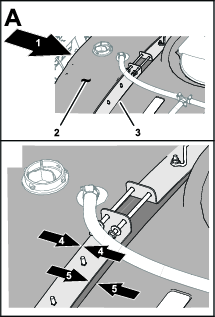

向前移动喷洒药缸，直至箍带与模制在水箱的箍带释放装置最后的肩部齐平（图 8）。
图 8
1. 机器前面
2. 喷洒药缸
3. 水箱箍带
4. 齐平（箍带释放装置的肩与水箱箍带）
5. 盖（箍带释放装置的肩与水箱箍带）
拧紧箍带顶部的 4 个凸缘锁紧螺母和 4 个螺栓，直到箍带与药缸表面齐平（图 7）。

安装软管卷支撑架

此程序中需要的物件：

螺母（¼ 英寸 - 20）	1
凸缘螺母（5/16 英寸 - 18）	5
凸缘螺母（⅜ 英寸 - 16）	12
螺栓（⅜ 英寸 - 16 x 1 英寸）	5
螺栓（¼ 英寸 - 20 x ¾ 英寸）	1
螺栓（⅜ 英寸 - 16 英寸）	2
螺栓（⅜ 英寸 - 16 x 3½ 英寸）	2
上支架	1
下支架托架	1
下支架	1
锁紧螺栓（5/16 英寸 - 18 x 1 英寸）	1
U 形螺栓	1
螺栓（⅜ 英寸 - 16 x 2¼ 英寸）	2
软管卷架支撑托架	1
轴肩螺栓	4
卷架支架	1
锁紧螺母（5/16 英寸 - 18 英寸）	2
螺栓（5/16 英寸 - 18 x 1 英寸）	2
压力表异径管	1
联轴器	1
压力表	1

如图 9中所示，使用 1 个螺栓（¼ 英寸 - 20 x ¾ 英寸）、1 个螺母（¼ 英寸 - 20 英寸）、1 个锁紧螺栓（5/16 英寸 - 18 x 1 英寸）和 1 个凸缘螺母（5/16 英寸 - 18 英寸）安装上支架。
图 9
1. 螺栓（¼ 英寸 - 20 x ¾ 英寸）
2. 上支架
3. 螺母（¼ 英寸 - 20 英寸）
4. 凸缘螺母（5/16 英寸 - 18 英寸）
5. 锁紧螺栓（5/16 英寸 - 18 x 1 英寸）
如图 10中所示，使用 1 个 U 形螺栓、1 个螺栓（ ⅜ 英寸 - 16 x 1 英寸）和 3 个凸缘螺母（⅜ 英寸 - 16 英寸）将上支架的背面固定起来。
图 10
1. 螺栓（⅜ 英寸 -16 x 1 英寸）
2. 凸缘螺母（⅜ 英寸 - 16 英寸）
3. U 形螺栓
Note: 如果在安装上支架之前拆下了冲洗水箱，请先安装冲洗水箱，然后再进行下一步。
使用 2 个 ⅜ 英寸 -16 英寸螺栓、2 个 ⅜ 英寸 - 16 x 3½ 英寸螺栓和 4 个 ⅜ 英寸 - 16 英寸凸缘螺母将下支架和下支架托架安装在一起，如图 11中所示。
图 11
1. 螺栓（⅜ 英寸 - 16 英寸）
2. 下支架托架
3. 凸缘螺母（⅜ 英寸 - 16 英寸）
4. 下支架
5. 螺栓（⅜ 英寸 - 16 x 3½ 英寸）
如果您的机器安装有可选冲洗水箱套件，应如（图 12）所示，将水箱与机器对齐。

Note: 您将完成安装冲洗水箱中的冲洗水箱安装。
图 12
1. 可选冲洗水箱
2. 向下
3. 向前
如图 13中所示，使用 4 个螺栓（⅜ 英寸 - 16 x 1 英寸）、2 个螺栓（⅜ 英寸 - 16 x 2¼ 英寸）和 6 个凸缘螺母（⅜ 英寸 - 16 英寸）将软管卷架支撑托架固定到上下支架上。
图 13
1. 螺栓（⅜ 英寸 - 16 x 1 英寸）
2. 软管卷架支撑托架
3. 螺栓（⅜ 英寸 - 16 x 2¼ 英寸）
4. 凸缘螺母（⅜ 英寸 - 16 英寸）
如图 14中所示，将软管卷架插到卷架支撑托架的插槽中，并使用 4 个轴肩螺栓、4 个凸缘螺母（5/16 英寸 - 18 英寸）、2 个螺栓（5/16 英寸 - 18 x 1 英寸）和 2 个锁紧螺母（5/16 英寸 - 18 英寸）固定好卷架。
图 14
1. 凸缘螺母（5/16 英寸 - 18 英寸）
2. 轴肩螺栓
3. 锁紧螺母（5/16 英寸 - 18 英寸）
4. 螺栓（5/16 英寸 - 18 x 1 英寸）
在压力表的螺纹上缠上聚四氟乙烯生料带，并按照图 15所示安装压力表总成。
图 15
1. 压力表
2. 压力表异径管
3. 压力表支撑托架总成
4. 连接器
上紧连接压力表支撑托架与软管卷架之间的螺栓。

组装可选冲洗水箱

Multi Pro 5800 草坪打药车，带已安装的可选冲洗水箱

安装冲洗水箱

将压紧装置支架与模制在冲洗水箱顶部的释放装置对齐（图 16）。
图 16
1. 压紧装置支架
2. 凸缘锁紧螺母（⅜ 英寸）
3. 螺栓（⅜ x 1½ 英寸）
4. 垫圈（⅜ 英寸）
5. 阀门安装架
将压紧装置支架上的槽与阀门安装架上的孔对齐（图 16）。
用在卸掉冲洗水箱中卸下的 1 个螺栓（⅜ x 1½ 英寸）、2 个垫圈（⅜ 英寸）和 1 个凸缘锁紧螺母（⅜ 英寸），将压紧装置松松地组装到阀门安装架上（图 16）。
对冲洗水箱中另一凹槽处的另一个压紧装置重复步骤 1至 3（图 16）。
小心用手拧紧螺栓和凸缘螺母。

Important: 冲洗水箱必须稳固在相应的位置上，但是压紧装置不应使水箱变形或扭曲。

Note: 冲洗水箱首次装满后，请检查压紧装置，并检查冲洗水箱是否可用（因为水箱中水的重量会促使水箱压向机架）。如果需要，应拧紧螺栓和凸缘锁紧螺母，直到压紧装置紧贴在冲洗水箱上——不应使水箱变形。

安装喷洒药缸吸入软管

将吸入软管的 90° 宝塔接头插入吸入滤网的外壳，直至接头完全就位（图 17）。
图 17
1. 固定叉
2. 90° 宝塔接头（供水软管）
3. 外壳（吸入滤网）
用固定叉将 90° 宝塔接头固定至吸入滤网的外壳（图 17）。

组装供水软管

将供水软管的 90° 宝塔接头与吸入滤网的外壳对齐（图 18）。
图 18
1. 90° 宝塔接头（供水软管）
2. 外壳（吸入滤网）
3. 固定叉
使用在卸掉冲洗水箱的步骤 1 中卸下的固定叉，将 90° 度宝塔接头固定到外壳上（图 18）。

安装开关盒及软管卷

此程序中需要的物件：

线束	1
开关盒总成	1
止推垫圈	1
卡环	1
软管卷总成	1
弹簧销	1
垫圈（7/16 英寸）	4
凸缘螺母（5/16 英寸 - 18）	2
螺栓（5/16 英寸 - 18 x ¼ 英寸）	2
垫圈	1
凸缘螺母（⅜ 英寸 - 16）	4
螺栓（⅜ 英寸 - 16 x 1 英寸）	4

Note: 软管卷马达的保险丝位于开关盒内（图 19）。

图 19

软管卷按钮
保险丝
喷洒率开关
电源继电器

将转盘放入软管卷底座的孔中。
在软管卷支撑架的下面，将止推垫圈和卡环装在转盘柱上（图 20）。
图 20
1. 止推垫圈
2. 卡环
如图 21中所示，使用 2 个螺栓（5/16 英寸 - 18 x ¼ 英寸）和 2 个凸缘螺母（5/16 英寸 - 18 英寸）将开关盒安装到转盘上。
图 21
1. 凸缘螺母
2. 转盘
3. 螺栓
4. 开关盒
5. 线束
6. 线束夹
使用已有夹具将线束固定到转盘的两侧（图 21）。
如图 22中所示，使用 4 个螺栓（⅜ 英寸 - 16 x 1 英寸）、4 个垫圈（7/16 英寸）和 4 个凸缘螺母（⅜ 英寸 - 16）将软管卷固定到转盘上。

Note: 软管卷马达应朝向开关面板的相反方向。
图 22
1. 凸缘螺母（⅜ 英寸 - 16）
2. 垫圈（7/16 英寸）
3. 螺栓（⅜ 英寸 - 16 x 1 英寸）
将垫圈和弹簧销安装到软管卷支撑架的下面（图 23）。
图 23
1. 垫圈
2. 弹簧销
将剩余的各线束插头与马达、主线束电源和软管卷组件插头连接起来。

安装控制阀适用于软管卷

此程序中需要的物件：

控制阀	1
T 形弯头	1
软管夹	1
扎带	3
R 形软管夹	1
软管（1.8m）	1
软管夹	1
90度弯头	1
软管连接器	1
螺母（¼ 英寸 - 20）	1
凸缘螺母（⅜ 英寸 - 16）	1
压力传感器管	1
螺栓（¼ 英寸 - 20 x ¾ 英寸）	1
阀门安装架	1
控制阀支架	1
螺栓（6 x 12mm）	4
垫圈（8mm）	4
凸缘头螺栓（6 x 16mm）	4
凸缘锁紧螺母（6mm）	4

安装控制阀

Multi Pro 5800 草坪打药车——2015 年及之前型号

从压力表的端口处拆下软管盖和连接器（图 24）。
图 24

Multi Pro 5800 草坪打药车（2015 年及之前型号）
1. 垫片
2. 90度弯头
3. 软管夹
4. 连接器
5. 控制阀
6. 软管卷供水软管
安装控制阀总成，如图 24中所示。
将连接器装入 90 度弯头上的开口端（图 24 和图 37）。

Note: 可丢弃盖子。
使用软管夹将软管卷供水软管连接至控制阀（图 24）。

从机器上拆卸控制阀

Multi Pro 5800 草坪打药车——2016 年及之后型号

断开压力传感器的 3 插槽接头（图 25）。
图 25
1. 3 插槽接头
2. 压力传感器
取下将压力传感器固定至 90 度接头的法兰夹具，然后卸下传感器、垫片和法兰夹具（图 26）。
图 26
1. 压力传感器
2. 90 度接头
3. 90 度接头（带用于传感管的接头）
4. 法兰夹具
5. 垫片
取下将 90 度接头固定至带传感管接头的 90 度接头的法兰夹具，然后卸下 90 度接头、垫片和法兰夹具（图 26）

准备控制阀

Multi Pro 5800 草坪打药车——2016 年及之后型号

如图 27中的 A 所示，将阀安装座装到控制阀上。
图 27
1. 控制阀
2. 阀安装座
3. 凸缘头螺丝（6 号）
用凸缘头螺丝（6 号）将阀安装座固定至控制阀，然后用手拧紧螺丝（图 27中的 B）。
用 4 个螺栓（6 x 12mm）和 4 个扁平垫圈将阀安装座组装到控制阀支架上（图 28）；上紧螺栓扭矩至 10～12N·m。
图 28
1. 阀安装座
2. 控制阀支架
3. 扁平垫圈（8mm）
4. 螺栓（6 x 12mm）
如图 29中所示，将 T 形接头的凸缘与控制阀的凸缘对齐。
图 29
1. 垫片
2. 法兰夹具
3. T 形接头
4. 凸缘（控制阀）
使用垫片和法兰夹具将 T 形接头松松地连接到控制阀上（图 29）。
如图 30中所示，将压力传感器的凸缘与 T 形接头的凸缘对齐。
图 30
1. 凸缘（控制阀）
2. 凸缘（压力传感器）
3. 法兰夹具
4. 垫片
用垫片和法兰夹具把压力传感器组装到 T 形接头上，并用手拧紧夹具（图 30）。

歧管安装架钻孔

Multi Pro 5800 草坪打药车——2016 年及之后型号

将 T 形接头的凸缘与带传感管接头的 90 度接头的凸缘对齐（图 31）。
图 31
1. 凸缘（T 形接头）
2. 法兰夹具
3. 垫片
4. 90 度接头（带用于传感管的接头）
5. 90 度接头（喷洒臂段阀旁通）
6. 软管夹
7. 软管（喷洒臂段阀旁通）
使用垫片和法兰夹具松松地安装 T 形接头和 90 度接头（图 31）

Note: 必要时旋转控制阀支架，使之与阀安装座表面齐平。
用控制阀支架作为模板，将软管在支架中的位置标记在歧管安装架的表面上（图 32）。

图 32
从带传感管接头的 90 度接头卸下夹具、垫片和带凸缘的 T 形接头（图 31）。
对步骤 3中在歧管安装架上所做的标记进行中心冲钻。
对步骤 5中在歧管安装架上所做的中心冲钻标记处，钻出 4 个 6mm 的孔。
图 33
1. 钻和钻头——6mm
2. 歧管安装架

安装控制阀

Multi Pro 5800 草坪打药车——2016 年及之后型号

将 T 形接头的凸缘与带传感管接头的 90 度接头的凸缘对齐（图 34）。
图 34
1. 法兰夹具（带垫片）
2. 90 度接头（喷洒臂段阀旁通）
3. 凸缘头螺栓（6 x 16mm）
4. 控制阀支架
5. 歧管安装架
6. 凸缘锁紧螺母（6mm）
7. 软管夹
8. 软管（喷洒臂段阀旁通）
使用垫片和法兰夹具松松地安装 T 形接头和 90 度接头（图 34）
用 4 个凸缘头螺栓（6 x 16mm）和 4 个凸缘锁紧螺母（6mm）将控制阀支架组装到歧管安装架上（图 35）；上紧螺栓扭矩至 10～12N·m。
用手拧紧固定控制阀和 T 形接头（图 29）的法兰夹具，以及将 T 形接头固定至带传感管接头的 90 度接头的法兰夹具（图 31 和图 34）。
连接压力传感器的 3 插槽接头（图 35）。
图 35
1. 3 插槽接头
2. 压力传感器
将喷枪杆软管安装到控制阀的宝塔形软管接头上，并使用软管夹将软管固定到接头上（图 36）。
图 36
1. 宝塔形接头（控制阀）
2. 软管夹
3. 喷枪杆软管

将供水软管和压力传感管安装到机器上

如图 37中所示，使用 R 形夹、螺栓（¼ 英寸 - 20 x ¾ 英寸）和螺母（¼ 英寸 - 20）将软管（180cm）固定到上支架上。
图 37

图中所示为 2015 年及之前型号；2016 年及之后型号与此类似。
1. R 形夹
2. 螺栓（¼ 英寸 - 20 x ¾ 英寸）
3. 连接器
4. T 形接头
在 T 形接头的螺纹上施用聚四氟乙烯密封材料，并将 T 形接头连接至控制阀（图 37）。
在连接器的螺纹上施用聚四氟乙烯密封材料，并将连接器连接至 T 形接头（图 37）。
将压力传感器管连接到 90 度弯头内的 T 形接头连接头和压力表连接头（图 38）。
图 38

图中所示为 2015 年及之前型号；2016 年及之后型号与此类似。
1. 连接器（压力表）
2. 压力传感器管
3. 连接器（90 度弯头内的 T 形接头）
如图 39中所示，将软管（180cm）连接到软管卷总成上的宝塔形软管接头，并使用软管夹将软管固定到接头。
图 39

图中所示为 2015 年及之前型号；2016 年及之后型号与此类似。
1. 软管（180cm）
2. 软管夹
3. 线束
4. 扎带
如图 39所示，用 3 个扎带将旋转软管卷套件的线束固定到滚刀供水软管上。

连接喷洒软管

此程序中需要的物件：

带接头的手喷枪软管	1
手喷枪	1
小号软管夹	1

在长软管的接头螺纹施用聚四氟乙烯密封材料，然后将接头安装到软管卷上的连接管内（图 40）。

图 40
将长软管的自由端连接到手喷枪的接头（图 41）。
图 41
1. 软管
2. 软管夹
3. 宝塔接头
4. 手喷枪
用小软管夹夹紧软管末端。
按照以下方式连接电池接线：
警告
电池接线不准确会损坏机器，而且接线之间会产生火花。火花可引发电池气体爆炸，从而造成人身伤害。
- 应始终先断开负极（黑色）电池线，然后才能断开正极（红色）接线。
- 应始终先连接正极（红色）电池线，然后才能连接负极（黑色）接线。
1. 将正极电池线连接至电池正极；请参阅 操作员手册。
2. 将负极电池线连接至电池负极；请参阅 操作员手册。
按下软管缠绕按钮，然后小心地将软管引至软管卷上，同时将软管从一边摆至另一边，均匀地分布软管。
小心
回卷时，双手、宽松的衣物、长发和松散的珠宝都可能被卷入软管和软管卷，造成伤害。
- 回卷时，请确保双手远离软管卷和软管。
- 切勿身着宽松衣物或佩戴松散的珠宝，务请扎好长发。

检查旋转软管卷是否存在泄漏现象

警告

因压力所致从打药车系统中流出的液体可能会穿透皮肤并造成伤害。

在对系统施加压力之前，请确保所有软管和管路均处于良好状态，且所有连接和接头均紧固到位。
请确保身体和双手远离喷射高压液体的针孔泄漏点或喷射点。
使用纸板或纸张找出液体泄漏点。
在对打药车系统执行任何工作之前，请先安全释放打药车系统中的所有压力。
如果液体穿透皮肤，请立即就医。

向打药车药缸中添加清水。
启动发动机，将发动机速度设置到半油门位置，然后将打药车泵开关设定到打开位置；请参阅 操作员手册 。
确保喷洒臂段歧管端部的控制阀处于开启位置。
检查歧管、控制阀和软管是否存在泄漏现象。
利用开关盒内的喷洒率开关提高打药车系统对软管卷的压力。
检查以下组件是否存在泄漏现象：
- 配件和接头
- 压力表和软管卷阀
- 管道、软管和喷枪
Note: 操作打药车系统之前，修理所有泄漏的地方。
关闭软管卷控制阀，将打药车泵开关设定至关闭位置，然后关闭发动机。

操作

警告

受压液体可能会穿透皮肤并造成伤害。

请确保身体和双手远离喷射高压液体的喷嘴。
切勿将手喷枪对准任何人或动物。
在给系统加压之前，请确保所有药液软管和管路均状态良好，且所有连接点和接头均紧固到位。
使用纸板或纸张找出泄漏点。
在对系统执行任何工作之前，请先安全释放所有压力。
如果液体穿透皮肤，请立即就医。
热液体和化学品可能造成灼伤或其他伤害。

Important: 每次使用后均必须立即清空并清洗打药车。如果不这样做，可能导致化学品在管道中变干或变浓，阻塞泵及其他组件。

每次喷洒作业结束后，均需清洗喷洒系统。正确清洗喷洒系统：

执行三次冲洗过程。
每次冲洗至少使用 189L 液体。
使用化学品制造商建议的清洁剂和中和剂。
在最后一次冲洗过程中使用清水（不含清洁剂或中和剂）。

从喷洒臂喷洒模式切换为手喷枪喷洒模式

警告

驾驶过程中使用手喷枪可能导致失控，从而造成人身伤害甚至死亡事故。切勿在驾驶时操作手喷枪。

停止机器运转、关闭喷洒臂并设定手刹。
在机器的背面，确保手喷枪上的扳机锁已锁定。
将控制阀上的控制杆翻转至打开位置。
在操作员的位置，打开泵。
将主喷洒臂开关设定至打开位置。
将发动机设定至所需的速度，然后设定空档发动机转速锁。

Important: 手喷枪的压力设置切勿超过 10.34bar。

用手喷枪进行喷洒

从软管卷中抽出所需的软管长度。

Important: 切勿通过拖拉喷枪来拉出软管。应始终握住软管并直接拉出。通过拖拉喷枪来拉出软管可能会破坏喷枪上的接头或损坏软管。
松开扳机锁。
用手喷枪喷嘴直接对准要喷洒的区域，扣动扳机。
喷洒完成后松开扳机，关闭扳机锁。

从手喷枪喷洒模式切换为喷洒臂喷洒模式

小心

回卷时，双手、宽松的衣物、长发和松散的珠宝都可能被卷入软管和软管卷，造成伤害。

回卷时，请确保双手远离软管卷和软管。
切勿身着宽松衣物或佩戴松散的珠宝，务请扎好长发。

按下软管卷上的重绕按钮，直至软管卷外仅剩几英尺软管。
将控制阀上的控制杆翻转至已关闭位置。
用手喷枪喷嘴直接对准可安全喷洒的区域，松开扳机锁，然后扣动扳机，直至所有剩余的液体均流出软管，然后关闭扳机锁。
将手喷枪放回软管卷背面的插孔中。
将发动机速度调回怠速。
停止泵。

Important: 确保在日常清洁过程中使用干净的清水清洗手喷枪（请参阅打药车的《操作员手册》）。如果清洗手喷枪的方法不当，可能会对软管卷组件和手喷枪的性能及可靠性造成影响。
使用喷洒率开关设定所需的压力。
