183 cm plæneklipper med roterende skæreknive

1. Placer maskinen på en plan flade på værkstedets gulv, og sænk klippeenheden.

2. Flyt gashåndtaget til positionen SLOW (langsom), sluk motoren, aktiver parkeringsbremsen, og tag nøglen ud.

3. Indstil klippeenheden til en klippehøjde på 127 mm.

4. Kontroller og juster trykket i traktionsenhedens for- og bagdæk. Se betjeningsvejledningen for at få yderligere trykspecifikationer.

5. Kontrollér, om der er bøjede skæreknive. Se Kontrol for bøjede skæreknive.

6. Drej skærekniven på hver spindel, indtil enderne vender henholdsvis fremad og bagud.

7. Mål afstanden fra gulvet og op til den forreste spids af skæret.

8. Juster de kontramøtrikker, der fastgør plæneklipperens gafler/kæder til plæneklipperen, indtil klippeenheden står plant (Figur 7).



   Figur 7

   1. Kæde
   2. Gaffel
   3. Kontramøtrik
   4. Plæneklipper

Klippeenhedens hældning er forskellen i klippehøjde fra skæreknivniveauet for til bag. Der anbefales en skæreknivshældning på ca. 8 til 11 mm anbefales (dvs. at bagkanten af skæreknivsniveauet er 8 til 11 mm højere end forkanten).

1. Indstil klippeenheden til den ønskede klippehøjde, flyt gashåndtaget til positionen SLOW (langsom), sluk motoren, aktiver parkeringsbremsen, og tag nøglen ud.

2. Drej den midterste skærekniv, så den peger lige fremad.

3. Mål med en kort lineal afstanden fra gulvet og op til den forreste spids af skærekniven.

4. Drej skærekniven, så knivspidsen peger bagud, og mål afstanden fra gulvet og op til knivspidsen bagest på klippeenheden.

5. Træk det forreste mål fra det bageste mål for at beregne skæreknivshældningen.

6. Hæv klippeenhedens bagende ved at justere kontramøtrikkerne, der fastgør de bageste gafler/kæder (Figur 7) på plæneklipperen, så skæreknivshældningen indstilles til 8 til 11 mm.

Klippehøjden kan justeres fra 2,5 til 15,8 cm i trin af 6 mm ved at sætte stopstiften i forskellige huller.

1. Mens motoren er i gang, trykkes der bagud på klippeenhedens løftekontakt, indtil klippeenheden er hævet helt. Slip derefter kontakten straks (Figur 8).



   Figur 8

   1. Stopstift

2. Juster klippehøjden ved at dreje stopstiften, indtil tappen på den er ud for hakkene i hullerne i beslaget til justering af klippehøjden, og tag den ud (Figur 8).

3. Vælg et hul i klippehøjdebeslaget, som svarer til den ønskede klippehøjde, isæt stiften, og drej den nedad for at låse den fast (Figur 8).

   Note: Der er fire rækker hulpositioner (Figur 8). Den øverste række giver den klippehøjde, der er anført over stiften. Den anden række fra oven giver den højde, der er anført, plus 6 mm. Den tredje række fra oven giver den højde, der er anført, plus 12 mm. Den nederste række giver den højde, der er anført, plus 18 mm. Til positionen på 15,8 cm er der kun ét hul, og det er placeret i anden række. Her lægges der ikke 6 mm til højdepositionen på 15,8 cm.

4. Juster antiskalperingsrullerne og gliderne efter behov.

Monter gliderne i den nederste position, når du anvender klippehøjder på over 64 mm, og i den øverste position, når du anvender klippehøjder på under 64 mm.

Note: På Guardian^®-plæneklippere kan du flytte gliderne over på den modsatte side af klippeenheden ved at dreje dem rundt, når de er blevet slidt. Det betyder, at du kan bruge gliderne længere, før du er nødt til at udskifte dem.

1. Udkobl kraftudtaget, og aktiver parkeringsbremsen.

2. Sæt gashåndtaget i positionen SLOW (langsom), sluk for motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

3. Løsn skruen forrest på hver glider. Der er 2 glidere på Guardian-plæneklippere og 1 glider på klippeenheder med sideudblæsning (Figur 9).



   Figur 9

   1. Skrue
   2. Flangehovedbolt
   3. Glider
   4. Møtrik

4. Afmonter flangehovedboltene og møtrikkerne på hver glider.

5. Flyt hver glider til den ønskede position, og spænd dem fast med flangehovedboltene og møtrikkerne.

   Note: Brug kun den øverste eller midterste række huller til justering af gliderne. Den nederste række huller bruges, når glideren flyttes over på den anden side af en Guardian-plæneklipper, og når dette sker, bliver denne række huller den øverste række på den anden side af klippeenheden.

6. Spænd skruen forrest på hver glider med et moment på 9-11 Nm.

Hver gang klippehøjden ændres, skal de bageste antiskalperingsrullers højde også justeres.

1. Udkobl kraftudtaget, slip traktionspedalen, og aktiver parkeringsbremsen.

2. Sæt gashåndtaget i positionen SLOW (Langsom), sluk for motoren, tag nøglen ud, og vent, indtil alle bevægelige dele er stoppet, før du forlader betjeningspositionen.

3. Når du har justeret klippehøjden, skal du justere rullerne ved at fjerne flangemøtrikken, bøsningen, afstandsbøsningen og bolten (Figur 10).



   Figur 10

   1. Flangemøtrik
   2. Bøsning
   3. Antiskalperingsrulle
   4. Afstandsbøsning
   5. Bolt

4. Vælg et hul, så antiskalperingsrullen er placeret ved den nærmeste ønskede klippehøjde (Figur 11).



   Figur 11

   1. 38 mm
   2. 51 mm
   3. 64 mm
   4. 76 mm og derover

5. Monter flangemøtrikken, bøsningen, afstandsbøsningen og bolten. Tilspænd til et moment på 54 til 61 N·m (Figur 10).

Monter rullerne i den nederste position, når du anvender klippehøjder på over 64 mm, og i den øverste position, når du anvender klippehøjder på under 64 mm.

1. Udkobl kraftudtaget, slip traktionspedalen, og aktiver parkeringsbremsen.

2. Sæt gashåndtaget i positionen SLOW (Langsom), sluk for motoren, tag nøglen ud, og vent, indtil alle bevægelige dele er stoppet, før du forlader betjeningspositionen.

3. Hæv maskinens forende, og understøt den med støttebukke.

4. Fjern de fastgørelsesanordninger, der holder hver enkelt rulle fast på klippeenheden, og flyt rullerne opad eller nedad efter behov. Se Figur 12 til Figur 16 afhængigt af din klippeenhed.

   Note: Du skal muligvis fjerne den forreste rulle på visse Groundsmaster 7200- og 7210-modeller.



   Figur 12

   Alle klippeenheder

   1. Forreste rulle
   2. Rulleaksel


   Figur 13

   Kun Guardian-plæneklippere

   1. Bolt
   2. Bageste underklippeenhedsrulle
   3. Afstandsbøsning
   4. Møtrik
   5. Beslag


   Figur 14

   Kun Guardian-plæneklipper

   1. Bolt
   2. Forreste underklippeenhedsrulle
   3. Møtrik
   4. Beslag


   Figur 15

   Kun klippeenheder med sideudblæsning

   1. Bolt
   2. Rulle i udblæsningsrørets side
   3. Afstandsbøsning
   4. Møtrik
   5. Beslag


   Figur 16

   Kun klippeenheder med sideudblæsning

   1. Bolt
   2. Rulleaksel
   3. Underklippeenhedsrulle (2)
   4. Beslag

5. Monter beslagene som vist på illustrationerne.

For at kunne opretholde tilstrækkelig kraft til både maskine og klippeskjold mens du klipper græs, skal du lade motoren køre med gashåndtaget i hurtig position og afpasse kørselshastigheden efter forholdene. Sænk kørselshastigheden, når belastningen på skæreknivene øges. Øg kørselshastigheden, når belastningen på skæreknivene sænkes.

Skift klipperetning, så du undgår at lave hjulspor i plænen med tiden. Dette medvirker også til at sprede det afklippede græs, hvilket øger nedbrydningen og gødningseffekten.

Klipningskvaliteten kan forbedres ved at køre langsommere.

Hvis klippeenhedens klippebredde er bredere end den plæneklipper, du tidligere brugte, skal du hæve klippehøjden for at sikre, at græsset på en ujævn plæne ikke klippes for kort.

Fjern ca. 25 mm eller højst ⅓ af græsstrået, når du klipper. I usædvanligt frodigt og tæt græs kan det muligvis være nødvendigt at sænke den fremadgående hastighed og/eller sætte klippehøjdeindstillingen et niveau højere op.

Important: Det anbefales at bruge flade skæreknivssegl ved klipning af mere end ⅓ af græsstrået eller af langsomtvoksende græs og under tørre forhold for at mindske mængden af luftbåret græsafklip, snavs og komponentbelastning af skjolddrevet.

Hvis græsset får lov til at vokse lidt længere end normalt, eller hvis græsset er meget vådt, skal klippehøjden forøges i forhold til den normale højde, hvorefter græsset skal slås ved denne indstilling. Slå derefter græsset igen ved den lavere, normale indstilling.

Rengør undersiden af klippeenheden for afklippet græs og snavs efter hver anvendelse. Hvis græs og snavs ophober sig i klippeenheden, bliver kvaliteten af græsslåningen utilfredsstillende med tiden.

Mindsk brandfaren ved at holde motoren, lydpotten, batterirummet, parkeringsbremsen, klippeenhederne og brændstofopbevaringsrummet fri for græs, blade eller for meget fedt. Tør spildt olie eller brændstof op.

Hold skærekniven(e) skarp(e) gennem hele græsslåningssæsonen, da en skarp skærekniv skærer græsset rent af uden at rive det over eller få det til at flosse. Hvis græsset rives over eller flosser, bliver spidserne brune, hvilket hæmmer væksten og øger risikoen for sygdom. Kontroller skæreknivenes skarphed dagligt, og kontroller, om de er slidte eller beskadigede. Slib skæreknivene efter behov. Hvis en kniv er beskadiget eller slidt, skal den udskiftes med det samme med en original Toro-kniv. Se Serviceeftersyn af skæreknivene.

Maskinen har smørenipler, som skal smøres jævnligt med litiumfedt nr. 2. Lejer og bøsninger skal smøres dagligt, når arbejdsforholdene er ekstremt støvede og snavsede. Støvede og snavsede arbejdsforhold kan medføre, at der trænger snavs ind i lejer og bøsninger, hvilket medfører hurtigere nedslidning. Smør smøreniplerne med det samme efter hver vask, uanset det anførte interval.

1. Tør smøreniplerne rene, så der ikke kan komme fremmedlegemer ind i lejet eller bøsningen.

2. Pump fedt ind i smøreniplerne.

3. Tør overskydende fedt af.

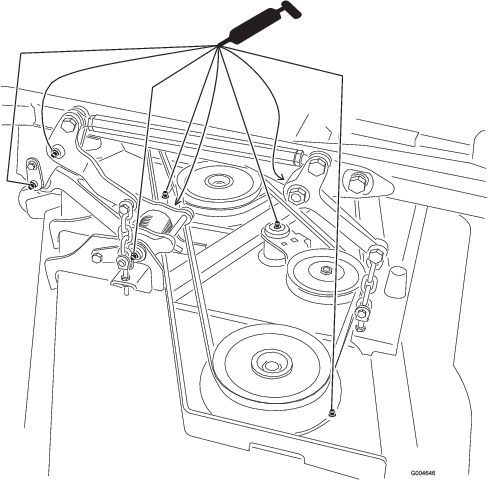

Figur 18

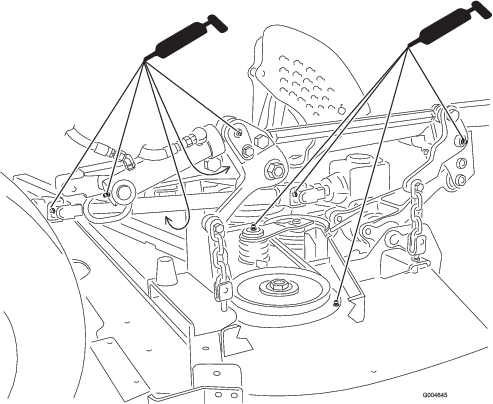

Figur 19

Note: Lejernes levetid kan påvirkes negativt af uhensigtsmæssige vaskeprocedurer. Vask ikke enheden, mens den stadig er varm, og undgå at sprøjte direkte på lejerne eller pakningerne med højtryk eller store vandmængder.

1. Udkobl kraftudtaget, slip traktionspedalen, og aktiver parkeringsbremsen.

2. Sæt gashåndtaget i positionen SLOW (Langsom), sluk for motoren, tag nøglen ud, og vent, indtil alle bevægelige dele er stoppet, før du forlader betjeningspositionen.

3. Efterse skærekanterne (Figur 21). Hvis kanterne ikke er skarpe, eller hvis de har hakker, skal skæreknivene afmonteres og slibes. Se afsnittet Slibning af knivene (Slibning af knivene).

4. Efterse skæreknivene, især sejlområdet (Figur 21). Hvis skærekniven er beskadiget eller slidt, eller hvis der er antydning af en revne i dette område (Figur 21), skal du straks montere en ny skærekniv.

   Fare

   Hvis du lader skærekniven blive slidt, vil der danne sig en slids mellem den buede og den flade del af skærekniven. Før eller siden kan et stykke af kniven knække af og blive slynget ud fra husets underside, hvilket muligvis kan medføre alvorlig personskade for dig eller omkringstående personer.

   • Efterse jævnligt kniven for slid og skader.

   • Forsøg aldrig at rette en bøjet kniv ud eller at svejse en knækket eller revnet kniv.

   • Udskift en slidt eller beskadiget kniv.



   Figur 21

   1. Skærekant
   2. Sejlområde
   3. Antydning af slitage/revne
   4. Revne

1. Udkobl kraftudtaget, slip traktionspedalen, og aktiver parkeringsbremsen.

2. Sæt gashåndtaget i positionen SLOW (Langsom), sluk for motoren, tag nøglen ud, og vent, indtil alle bevægelige dele er stoppet, før du forlader betjeningspositionen.

3. Drej knivene, indtil enderne vender fremad og bagud (Figur 22). Mål fra en plan overflade til skærekanten, position A, på knivene(Figur 22). Noter dette mål.



   Figur 22

   1. Mål her fra kniv til hård overflade
   2. Punkt A

4. Drej de modsatte ender af knivene fremad.

5. Mål fra en plan overflade til knivenes skærekant ved samme position som i trin 3 ovenfor. Forskellen mellem målene fra trin 3 og 4 må ikke overstige 3 mm. Hvis dette mål overskrider 3 mm, er kniven bøjet og skal udskiftes. Se Afmontering af skæreknivene og Montering af skæreknivene.

   Advarsel

   En bøjet eller beskadiget kniv kan gå i stykker og skade dig eller omkringstående alvorligt eller endda medføre døden.

   • Udskift altid en bøjet eller beskadiget kniv med en ny kniv.

   • Fil eller lav ikke skarpe hakker i knivenes kanter eller flader.

Kniven skal udskiftes, hvis den rammer en fast genstand, eller hvis den er ude af balance eller bøjet. Brug kun originale Toro-knive for at sikre optimal ydelse og sikker overensstemmelse med maskinen. Brug af knive fremstillet af andre producenter kan medføre, at maskinen ikke er i overensstemmelse med sikkerhedsstandarderne.

1. Udkobl kraftudtaget, slip traktionspedalen, og aktiver parkeringsbremsen.

2. Sæt gashåndtaget i positionen SLOW (Langsom), sluk for motoren, tag nøglen ud, og vent, indtil alle bevægelige dele er stoppet, før du forlader betjeningspositionen.

3. Hold på skæreknivenden med en klud eller en tyk handske.

4. Fjern skæreknivsbolten, antiskalperingspladen og skærekniven fra spindelakslen. Se Montering af skæreknivene i Figur 25.

1. Slib skæret i begge ender af skærekniven (Figur 23). Bevar den oprindelige vinkel. Skærekniven bevarer balancen, hvis der fjernes den samme mængde materiale på begge skærekanter.



   Figur 23

   1. Slib i den oprindelige vinkel

2. Kontroller skæreknivens balance ved at placere den på en afbalanceringsenhed (Figur 24). Hvis skærekniven forbliver i en vandret position, er skærekniven afbalanceret og kan benyttes. Hvis skærekniven ikke er afbalanceret, skal der slibes lidt mere metal af enden af sejlområdet (Figur 25). Gentag denne procedure, indtil skærekniven er afbalanceret.



   Figur 24

   1. Skærekniv
   2. Afbalanceringsenhed

1. Monter skærekniven på spindelakslen (Figur 25).

   Important: Den buede del af skærekniven skal pege opad mod indersiden af klippeenheden for at sikre en god klipning.

2. Monter antiskalperingspladen og knivbolten (Figur 25).



   Figur 25

   1. Spindel
   2. Knivens sejl
   3. Antiskalperingsplade
   4. Skæreknivsbolt

3. Tilspænd skæreknivsbolten med et moment på 115-150 N·m.

Hvis klipningen er ujævn på tværs af klippeenhedens kørespor, skal dette korrigeres som følger:

1. Parker maskinen på en plan flade.

2. Indstil klippeenheden til den ønskede klippehøjde, flyt gashåndtaget til positionen SLOW (langsom), sluk motoren, aktiver parkeringsbremsen, og tag nøglen ud.

3. Kontroller og juster trykket i traktionsenhedens for- og bagdæk. Se betjeningsvejledningen til traktionsenheden.

4. Kontroller, om der er bøjede skæreknive

5. Fjern dækslerne på klippeenhedernes overside.

6. Drej skærekniven på hver spindel, indtil enderne vender henholdsvis fremad og bagud.

7. Mål afstanden fra gulvet og op til den forreste spids af skæret.

8. Juster de kontramøtrikker, der fastgør klippeenhedens gafler/kæder til plæneklipperen, indtil klippeenheden står plant (Figur 26).

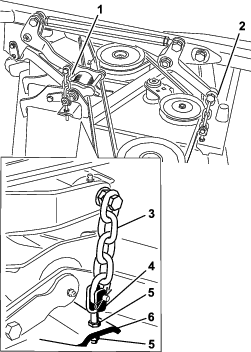

   Figur 26

   1. Forreste gaffelkæde på plæneklipper
   2. Bageste gaffelkæde på plæneklipper
   3. Kæde
   4. Gaffel
   5. Kontramøtrik
   6. Plæneklipper

1. Sænk klippeenheden til jorden, flyt gashåndtaget til positionen SLOW (langsom), sluk motoren, aktiver parkeringsbremsen, og tag nøglen ud.

2. Fjern låsemøtrikken, bolten, fjederen og afstandsbøsningen, som fastgør græsdeflektoren til akselbeslagene (Figur 27). Fjern den beskadigede eller slidte græsdeflektor.



   Figur 27

   1. Bolt
   2. Afstandsbøsning
   3. Låsemøtrik
   4. Fjeder
   5. Fjeder monteret
   6. Græsdeflektor
   7. Venstre fjederkrogende – placeres bag klippeenheden kant inden isætning af bolten
   8. Højre fjederkrogende

3. Placer afstandsbøsningen og fjederen mellem den nye græsdeflektors beslag (Figur 27). Placer den venstre J-formede fjederkrogende bag klippeenhedens kant.

   Note: Sørg for at påsætte venstre fjederkrogende bag klippeenhedens kant, før bolten isættes som vist i Figur 27.

4. Påsæt bolten og møtrikken. Placer højre fjederkrogende omkring græsdeflektoren (Figur 27).

   Important: Græsdeflektoren skal kunne sænkes ned på plads. Løft deflektoren op for at kontrollere, at den kan sænkes helt ned.
