182.9cm 旋刀剪草机

1. 将机器停放在车间的水平地面上，放低滚刀组。

2. 将油门杆移到低速位置，关闭发动机，固定好手刹，然后拔下点火钥匙。

3. 将滚刀组设置为 127mm 剪草高度。

4. 检查并调节主机前、后轮胎胎压；请参阅《操作员手册》了解具体压力规格。

5. 检查刀片是否弯曲；请参阅检查刀片是否弯曲。

6. 旋转各个花键上的刀片，直至刀片端部前后对照。

7. 测量从地面到刀刃前缘的距离。

8. 调节将剪草机轭/链条固定到剪草机的锁紧螺母，直至滚刀组达到水平（图 7）。



   图 7

   1. 链条
   2. 轭
   3. 锁紧螺母
   4. 剪草机

刀片平面前部与后部剪草高度之间的滚刀组间矩不同。建议的刀片间距约为 8～11mm（即刀片平面后部要比前部高 8～11mm）。

1. 将滚刀组设定到所需的剪草高度，将油门杆移到低速位置，关闭发动机，设好手刹，然后拔下钥匙。

2. 旋转中心刀片，使其指向正前方。

3. 使用短尺测量从地面到刀片前缘的距离。

4. 将同一个刀片前缘旋转到后部，并测量从地面到滚刀组后部刀片前缘的距离。

5. 用后面的尺寸减去前面的尺寸，计算出刀片间矩。

6. 调节固定后剪草机轭/链条（图 7）的锁紧螺母，以升高滚刀组的后部，使刀片间距设定到 8～11mm。

通过将限位销重新放到不同的孔内，可在 2.5～15.8cm 之间调节剪草高度，以 6mm 递增。

1. 在发动机运行的同时，向后推滚刀组提升开关，直至滚刀组完全升起，然后立即松开开关（图 8）。



   图 8

   1. 限位销

2. 要调节剪草高度，请旋转限位销，直至销上的小块与剪草高度支架孔内的槽在一条线上，然后取下限位销（图 8）。

3. 选择剪草高度支架对应所需剪草高度的孔，插入限位销，将其向下旋转并锁定到位（图 8）。

   Note: 共有 4 排孔的位置（图 8）。最上面的一排是高于限位销的列明剪草高度。其下第二排的剪草高度为列明剪草高度加 6mm。其下第三排的剪草高度为列明剪草高度加 12mm。最下面一排的剪草高度为列明剪草高度加 18mm。15.8cm 位置仅有 1 个孔，位于第二排。此孔不需添加 6mm 即可到达 15.8cm 的位置。

4. 根据需要调节防刮滚筒和防滑块。

当以高于 64mm 的剪草高度操作时，应将防滑块安装到较低的位置，当剪草高度低于 64mm 时，应安装到较高的位置。

Note: 在 Guardian^® 剪草机上，当防滑块受到磨损时，您可以将其翻转过来，换到滚刀组对面。这可以延长防滑块的使用寿命，然后再进行更换。

1. 分离 PTO 并接合手刹。

2. 在离开操作位置之前，应将油门杆移到慢速位置，关闭发动机，拔下钥匙，并等待所有活动部件停下来。

3. 松开各个防滑块前部的螺丝。Guardian 剪草机有 2 个防滑块，侧排草滚刀组有 1 个防滑块（图 9）。



   图 9

   1. 螺丝
   2. 凸缘头螺栓
   3. 防滑环
   4. 螺母

4. 从各个防滑块上卸下凸缘头螺栓和螺母。

5. 将各个防滑块移到所需位置，并用凸缘头螺栓和螺母将其固定。

   Note: 仅使用孔的顶部或中心设置来调节防滑块。防滑块在 Guardian 剪草机的开关侧时使用底部孔，在滚刀组另一侧时使用顶部孔。

6. 上紧各个防滑块前部螺丝的扭矩至 9～11Nm。

无论何时更换剪草高度，都应调节后防刮滚筒的高度。

1. 分离 PTO、松开驱动踏板并设定手刹。

2. 在离开操作位置之前，应将油门杆移到慢速位置，关闭发动机，拔下钥匙，并等待所有活动部件停下来。

3. 在调节剪草高度后，应通过卸下凸缘螺母、衬套、隔片和螺栓来调节滚筒（图 10）。



   图 10

   1. 凸缘螺母
   2. 轴套
   3. 防刮滚筒
   4. 隔片
   5. 螺栓

4. 选择一个孔，使防刮滚筒被放置到离对应所需剪草高度最近的位置（图 11）。



   图 11

   1. 38mm
   2. 51mm
   3. 63mm
   4. 76mm 及更高

5. 安装凸缘螺母衬套、隔片和螺栓。上紧扭矩至 54～61N∙m（>图 10）。

当以高于 64mm 的剪草高度操作时，应将滚筒安装到较低的位置，当剪草高度低于 64mm 时，应安装到较高的位置。

1. 分离 PTO、松开驱动踏板并设定手刹。

2. 在离开操作位置之前，应将油门杆移到慢速位置，关闭发动机，拔下钥匙，并等待所有活动部件停下来。

3. 抬起机器前面，并使用顶车架支撑。

4. 卸下滚刀组上固定各个滚筒的紧固件，并根据需要上下移动滚筒；请参阅适用于您的滚刀组的图 12至图 16。

   Note: 特定的 Groundsmaster 7200 和 7210 型号可能需要卸下前滚筒。



   图 12

   所有滚刀组

   1. 前滚筒
   2. 滚筒轴


   图 13

   仅限 Guardian 剪草机

   1. 螺栓
   2. 滚刀组滚筒下方后部
   3. 隔片
   4. 螺母
   5. 支架


   图 14

   仅限 Guardian 剪草机

   1. 螺栓
   2. 滚刀组滚筒下方前部
   3. 螺母
   4. 支架


   图 15

   仅限侧排草滚刀组

   1. 螺栓
   2. 斜槽侧滚筒
   3. 隔片
   4. 螺母
   5. 支架


   图 16

   仅限侧排草滚刀组

   1. 螺栓
   2. 滚筒轴
   3. 滚刀组滚筒下方（2）
   4. 支架

5. 如图所示安装紧固件。

要在剪草时保持机器和刀盘有足够的动力，应以快速油门位置操作发动机，并根据条件调节地面行驶速度。在剪草刀片负载增加时降低地面行驶速度。刀片负载减小时增加地面行驶速度。

交替更换剪草方向，避免逐步在草坪上形成沟槽。这还有助于分散草屑，提高分解能力，增加肥力。

要提升剪草质量，应使用较慢的地面行驶速度。

如果本滚刀组的剪草宽度比您之前使用的滚刀组宽，应提升剪草高度，确保起伏不平的草坪不会被剪得太短。

剪草时，大约剪去 25mm 或不超过草叶的三分之一。对于特别浓密茂盛的草地，您可能必须放慢前进速度和/或提高剪草高度设置。

Important: 如果剪掉的草叶超过三分之一，或者是在稀疏的长草或干燥的条件下，建议使用扁平翼式刀片，以减少空中传播的草屑、杂物和刀盘驱动组件的变形。

如果草曾被允许长到略高于正常水平，或其含水量较高，请将剪草高度提升到高于正常水平，并在此设置下剪草。然后使用较低的正常设置再次剪草。

在每次使用后，清除滚刀组下面的草屑和灰尘。如果草和杂物堆积在滚刀组内部，剪草质量最终会变得难以令人满意。

要降低火灾危险，请清除发动机、消声器、电池盒、驻车刹车、滚刀组及燃油存储区的草屑、树叶或过多的油脂。擦干净溅出的任何机油或燃油。

在整个剪草季节保持刀片锋利，因为锋利的刀片能利落地剪掉草叶，不会撕扯或撕碎草叶。撕扯和撕碎草叶会导致草叶边缘变成棕色，这可能会减缓生长速度，并增加患病的机率。每日检查刀片的锋利程度，观察是否磨损或损坏。如有必要，请磨快刀片。如果刀片受到损坏或磨损，请立即使用真品 Toro 更换刀片更换。请参阅 维修剪草刀片。

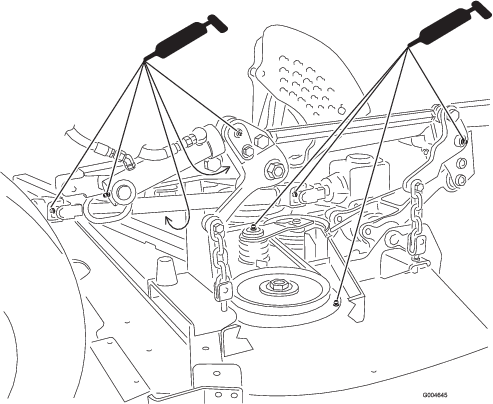

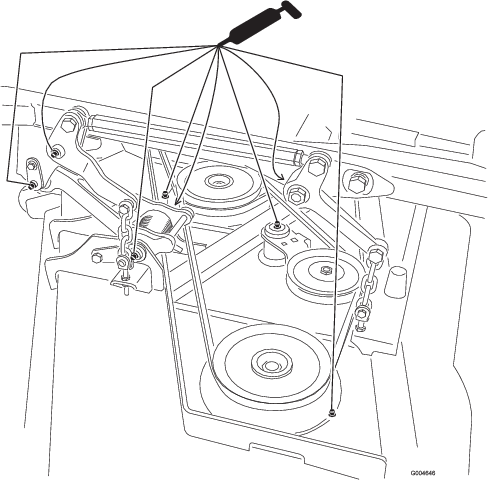

机器带有黄油嘴，必须定期使用 2 号锂基润滑脂润滑。如果操作环境充满灰尘，则必须每天对轴承和轴套进行润滑。充满灰尘的操作环境会导致脏污进入轴承和轴套，加速磨损。不管指定间隔多久，每次清洗后都应立即为黄油嘴涂抹润滑脂。

1. 擦干净黄油嘴，防止杂质进入轴承或轴套。

2. 用黄油枪将润滑脂打入到黄油嘴中。

3. 擦掉多余的润滑脂。

图 18

图 19

Note: 不当冲洗程序可能对轴承寿命造成不利影响。切勿冲洗未冷却的机器，避免将高压或大容量喷雾喷到轴承或密封件上。

1. 分离 PTO、松开驱动踏板并设定手刹。

2. 在离开操作位置之前，应将油门杆移到慢速位置，关闭发动机，拔下钥匙，并等待所有活动部件停下来。

3. 检查刀刃（图 21）。如果刀刃不够锋利或有裂痕，请清除裂痕并磨快刀片。请参阅“磨快刀片”（磨快刀片）。

4. 检查刀片，特别是刀翼区（图 21）。如果您注意到此区域有任何损坏、磨损或形成凹槽（图 21），应立即安装新刀片。

   危险

   如果让刀片继续磨损，刀片的刀翼与平面部分之间也会形成凹槽。最终刀片可能断裂并被抛掷出刀片外壳，对您或旁观者造成严重人身伤害。

   • 定期检查刀片皮是否磨损或损坏。

   • 切勿尝试拉直弯曲的刀片或焊接损坏或破裂的刀片。

   • 更换磨损或损坏的刀片。

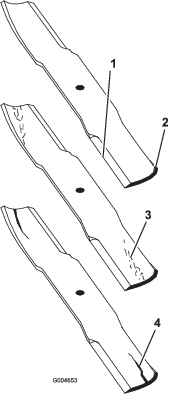

   图 21

   1. 刀刃
   2. 刀翼区
   3. 磨损/凹槽形成
   4. 断裂

1. 分离 PTO、松开驱动踏板并设定手刹。

2. 在离开操作位置之前，应将油门杆移到慢速位置，关闭发动机，拔下钥匙，并等待所有活动部件停下来。

3. 旋转刀片，直至刀片端部前后对照（图 22）。测量从水平地面到刀刃的距离（刀片的位置 A）（图 22）。记录此尺寸。



   图 22

   1. 在此测量从刀片到坚硬表面的距离
   2. 位置 A

4. 将刀片的另一端向前旋转。

5. 在上述步骤 3 中相同的位置测量从水平地面到刀片刀刃的距离。步骤 3 和 4 中所获得尺寸的差距不得超过 3mm。如果此尺寸超过 3mm，则说明刀片弯曲，必须予以更换；请参阅卸下刀片和安装刀片。

   警告

   刀片弯曲或损坏可能导致刀片断裂，对您或旁观者造成严重人身伤害甚至死亡事故。

   • 始终使用新刀片更换弯曲或损坏的刀片。

   • 切勿在刀片的刀刃或平面处锉出或形成尖锐的缺口。

如果刀片撞到坚硬物体、失去平衡或弯曲，则必须更换。为保持机器的最佳性能和持续安全合规，请仅使用 Toro 真品更换刀片。由其他制造商制造的更换刀片可能导致不符合安全标准。

1. 分离 PTO、松开驱动踏板并设定手刹。

2. 在离开操作位置之前，应将油门杆移到慢速位置，关闭发动机，拔下钥匙，并等待所有活动部件停下来。

3. 使用抹布或厚垫手套抓住刀片的端部。

4. 卸掉刀片螺栓、防刮板，并从锭轴上取下刀片；请参阅安装刀片中的图 25。

1. 同时磨快刀片两端的刀刃（图 23）。保持原有角度。如果从两片刀刃上磨掉相同量的金属，刀片会保持平衡。



   图 23

   1. 按照原有角度打磨

2. 将刀片放到刀片平衡器上来检查刀片的平衡（图 24）。如果刀片能够保留在水平位置，则证明刀片是平衡的，且可以使用。如果刀片不平衡，可仅在刀翼区一端研磨掉部分金属（图 25）。重复此程序，直至刀片达到平衡。



   图 24

   1. 刀片
   2. 平衡器

1. 把刀片安装到锭轴上（图 25）。

   Important: 刀片的曲面必须向上朝向滚刀组的内部，确保适当的剪草。

2. 安装防刮板和刀片螺栓（图 25）。

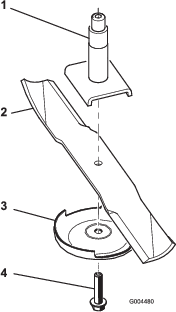

   图 25

   1. 主轴
   2. 刀片的刀翼区
   3. 防刮板
   4. 刀片螺栓

3. 上紧刀片螺栓扭矩至 115～150N⋅m。

如果滚刀组剪草不均匀，请按照以下方式纠正：

1. 将机器停在水平地面上。

2. 将滚刀组设定到所需的剪草高度，将油门杆移到低速位置，关闭发动机，设好手刹，然后拔下钥匙。

3. 检查并调节主机前、后轮胎胎压；请参阅主机《操作员手册》。

4. 检查刀片是否弯曲。

5. 取下滚刀组顶部的护罩。

6. 旋转各个花键上的刀片，直至刀片端部前后对照。

7. 测量从地面到刀刃前缘的距离。

8. 调节将滚刀组轭/链条固定到剪草机的锁紧螺母，直至滚刀组达到水平（图 26）。

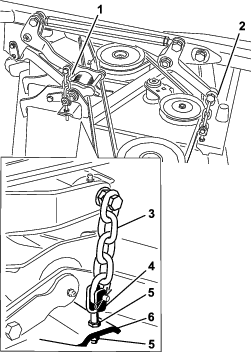

   图 26

   1. 前剪草机轭链条
   2. 后剪草机轭链条
   3. 链条
   4. 轭
   5. 锁紧螺母
   6. 剪草机

1. 将滚刀组放低到地面，将油门杆移到低速位置，关闭发动机，设好手刹，然后拔下钥匙。

2. 卸下将折流板固定到枢轴支架的锁紧螺母、螺栓、弹簧和隔片（图 27）。拆下损坏或磨损的草折流板。



   图 27

   1. 螺栓
   2. 隔片
   3. 锁紧螺母
   4. 弹簧
   5. 弹簧已安装
   6. 草折流板
   7. 在安装螺栓之前，将弹簧的左侧吊钩端放在滚刀组边缘的后面
   8. 弹簧的右侧吊钩端

3. 将隔片和弹簧放在更换草折流板支架中间（图 27）。将弹簧左侧 J 型吊钩端放在滚刀组边缘的后面。

   Note: 确保弹簧的左侧吊钩端安装在滚刀组边缘的后面，然后按图 27所示安装螺栓。

4. 安装螺栓和螺母。将弹簧右侧吊钩端放在草折流板旁边（图 27）。

   Important: 草折流板必须能够降低到位。提升折流板，测试它是否可以降低至完全放下位置。
