Rotorklippare 183 cm

Groundsmaster®-traktorenhet i 360- och 7200-serien

Model No. 30353-Serial No. 405700000 and Up

Model No. 30353-Serial No. 403373001 and Up

Model No. 30456-Serial No. 405700000 and Up

Model No. 30457-Serial No. 405700000 and Up

Model No. 30481-Serial No. 405700000 and Up

Model No. 30481-Serial No. 403373001 and Up

Introduktion

Detta gräsklippardäck med rotorknivar monteras på en åkmaskin och är avsett att användas av yrkesförare som har anlitats för kommersiellt arbete. Den är primärt konstruerad för att klippa gräs på väl underhållna parkgräsmattor, sportanläggningar och kommersiella anläggningar.

Läs den här informationen noga så att du lär dig att använda och underhålla produkten på rätt sätt och för att undvika person- och produktskador. Du är ansvarig för att produkten används på ett korrekt och säkert sätt

Besök www.Toro.com om du behöver utbildningsmaterial för säkerhet och drift, information om tillbehör, hjälp med att hitta en återförsäljare eller om du vill registrera din produkt.

Kontakta en auktoriserad återförsäljare eller Toros kundservice och ha produktens modell- och artikelnummer till hands om du har behov av service, Toro-originaldelar eller ytterligare information. Figur 1 visar var du finner produktens modell- och serienummer. Skriv in numren i utrymmet nedan.

g310316

Figur 1

I den här bruksanvisningen anges potentiella risker och alla säkerhetsmeddelanden har markerats med en varningssymbol (Figur 2), som anger fara som kan leda till allvarliga personskador eller dödsfall om föreskrifterna inte följs.

g000502

Figur 2

  1. Varningssymbol

Två ord används också i den här bruks­anvisningen för att markera information. Viktigt anger speciell teknisk information och Observera anger allmän information som bör ges särskild uppmärksamhet.

Modell 30456 uppfyller alla relevanta europeiska direktiv när CE-satsen (modell 30658) har monterats på klippenheten. För modell 30353 krävs CE-satsmodell 30685, för 30457 krävs CE-sats 30683 och för 30481 krävs CE-sats 30679. Mer information finns i den separata produktspecifika överensstämmelseförklaringen.

Varning

KALIFORNIEN

Proposition 65 Varning

Användning av produkten kan orsaka kemikalieexponering som av den amerikanska delstaten Kalifornien anses orsaka cancer, fosterskador och andra fortplantningsskador.

Säkerhet

Maskinen har utformats i enlighet med specifikationerna i ANSI B71.4-2017 och SS-EN ISO 5395.

Allmän säkerhet

Maskinen kan slita av händer och fötter och kasta omkring föremål. Följ alltid alla säkerhetsanvisningar för att undvika allvarliga personskador

  • Läs och förstå innehållet i den här bruksanvisningen innan du startar motorn.

  • Var fullt koncentrerad på maskinen när du använder den. Delta inte i aktiviteter som kan distrahera dig, eftersom personskador eller skador på egendom då kan uppstå.

  • Håll händer och fötter på avstånd från maskinens rörliga delar.

  • Kör endast maskinen om skydd och andra säkerhetsanordningar sitter på plats och fungerar.

  • Håll avstånd till utkastaröppningen.

  • Håll kringstående och barn borta från arbetsområdet. Låt aldrig barn använda maskinen.

  • Innan du kliver ur förarsätet ska du göra följande:

    • Ställ maskinen på ett plant underlag.

    • Sänk klippenheten/klippenheterna.

    • Koppla bort drivenheterna.

    • Koppla in parkeringsbromsen (i förekommande fall).

    • Stäng av motorn och ta ut nyckeln.

    • Vänta tills alla rörliga delar har stannat.

Felaktigt bruk eller underhåll av maskinen kan leda till personskador. För att minska risken för skador ska du alltid följa säkerhetsanvisningarna och uppmärksamma varningssymbolen Graphic. Symbolen betyder Var försiktig, Varning eller Fara – anvisning om personsäkerhet. Underlåtenhet att följa anvisningarna kan leda till personskador eller dödsfall.

Klippenhetssäkerhet

  • Klippenheten är endast en komplett maskin när den har monterats på en traktorenhet. Läs noggrant igenom traktorenhetens bruksanvisning för fullständiga anvisningar om säker användning av maskinen.

  • Stanna maskinen, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du undersöker redskapet om du kör på ett föremål eller om maskinen vibrerar på ett onormalt sätt. Reparera alla skador innan du börjar köra maskinen igen.

  • Håll alla delar i gott bruksskick och samtliga beslag åtdragna. Byt ut alla slitna eller skadade dekaler.

  • Använd endast tillbehör, redskap och reservdelar som har godkänts av Toro.

Säkerhets- och instruktionsdekaler

Graphic

Säkerhetsdekalerna och anvisningarna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.
decal93-6687

93-6687

  1. Kliv inte här.
decal93-6696

93-6696

  1. Risk med lagrad energi – läs bruksanvisningen.
decal93-6697

93-6697

  1. Läs bruksanvisningen.
  2. Tillsätt olja av typen SAE 80w-90 (API GL-5) var 50:e timme.
decal93-7818

93-7818

  1. Varning – läs bruksanvisningen för information om hur man drar åt knivbulten/muttern till ett moment på 115–149 N·m.
decal107-2908

107-2908

  1. Risk för utslungade föremål – håll kringstående på avstånd.
  2. Risk för kringflygande föremål – sänk ned gräsriktaren innan du använder maskinen.
  3. Avkapnings-/avslitningsrisk för händer och fötter, gräsklipparkniv – håll dig på avstånd från rörliga delar.
decal107-2916

107-2916

  1. Ta ut nyckeln och läs bruksanvisningen innan du utför underhåll.
  2. Risk för utslungade föremål – kör inte gräsklipparen med gräsriktaren upplyft eller borttagen. Sänk ned gräsriktaren innan du använder maskinen. Håll kringstående på avstånd.
  3. Avkapnings-/avslitningsrisk för händer och fötter, gräsklipparkniv – håll dig på avstånd från rörliga delar.
decal112-1461

112-1461

  1. Remdragning
decal117-4979

117–4979

  1. Risk för att fastna i rem – håll avstånd till rörliga delar och se till att alla skydd sitter på plats.
decal120-6604

120-6604

  1. Risk för utslungade föremål – håll kringstående på behörigt avstånd från maskinen.
  2. Risk för att händer slits av, gräsklipparkniv – håll avstånd till rörliga delar och se till att alla skydd sitter på plats.
  3. Risk för att fötter slits av, gräsklipparkniv – håll avstånd till rörliga delar och se till att alla skydd sitter på plats.
decal133-8061

133-8061

Montering

Note: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Montera pedaldistansbrickan

För klippdäck på 152 och 157 cm för Groundsmaster 360-maskiner

Delar som behövs till detta steg:

Pedaldistansbricka1
Skruv (⅜ x 2 ½ tum)1

Note: Denna procedur är endast avsedd för klippdäck på 152 och 157 cm monterade på Groundsmaster 360-maskiner.

  1. Ta bort den befintliga distansbrickan från maskinen enligt Figur 3.

  2. Montera den nya pedaldistansbrickan med den nya skruven (⅜ x 2 ½ tum) och befintliga fästelement, se Figur 3.

    g309408

    Figur 3

    1. Befintliga fästelement
    2. Maskinens främre del
    3. Befintliga brickor
    4. Ny pedaldistansbricka
    5. Befintliga skruvar
    6. Skruv (⅜ x 2 ½ tum)
    7. Kassera skruven
    8. Befintliga fästelement
    9. Kassera den befintliga distansbrickan

Ta bort den befintliga klippenheten (i förekommande fall)

  1. Parkera maskinen på ett plant underlag, med klippenheten helt upphöjd. Stäng av motorn, koppla in parkeringsbromsen och ta ut nyckeln.

    Note: När klippenheten är i det upphöjda läget är draglänkarnas torsionsfjäderspänning (Figur 4) mindre, vilket gör det mycket enklare att ta bort draglänkarna från maskinen.

    g017279

    Figur 4

    1. Draglänk (klippenhet upphöjd)
    2. Ansatsskruv
    3. Låspinne
    4. Torsionsfjäder
    5. Klippenhetslyftkedja
    6. Sprintbult
    7. Justeringsspringbult

  2. Koppla bort draglänken från vardera sidan av maskinen (Figur 4):

    Var försiktig

    Draglänkarnas torsionsfjäderspänning kan göra att draglänkarna roterar något när de tas bort.

    Var försiktig när du kopplar bort draglänkarna.

    1. Ta bort ansatsskruven som fäster låspinnen vid den främre bärramen (Figur 4).

    2. Skjut försiktigt av ringbulten från bärramen och dragkedjan (Figur 4).

  3. Notera platsen för klipphöjdssprinten i klipphöjdsfästet för montering (Figur 5). Ta bort klipphöjdssprinten från klipphöjdsfästet.

    g017278

    Figur 5

    1. Klipphöjdssprint
    2. Klipphöjdsfäste

  4. Starta maskinen, sänk ned klippenheten till marken, stäng av motorn och ta ut nyckeln.

    Note: Om du sänker ned klippenheten på rullplattor underlättar det vid borttagning av klippenheten.

    Varning

    Om motorn startas och kraftuttagets drivaxel tillåts rotera kan det leda till allvarliga person- och maskinskador.

    • Starta inte motorn och aktivera inte kraftuttagsbrytaren när drivaxeln är bortkopplad från klippenheten.

    • Om drivaxeln har kopplats bort från motorn tar du bort säkring F1 (15 A) från säkringsblocket för att förhindra att kraftuttagskopplingen aktiveras av misstag.

  5. Koppla bort gaffeländen på kraftuttagets drivaxel från klippenhetens växellådsaxel:

    1. Ta bort rullpinnen från gaffeländen och växellådsaxeln (Figur 6).

      g012230

      Figur 6

      1. Drivaxel
      2. Huvudskruvar och låsmuttrar
      3. Rulltapp
      4. Växellåda

    2. Lossa de två huvudskruvarna och låsmuttrarna (Figur 6).

    3. Skjut av drivaxelns gaffelände från växellådsaxeln.

      Note: Höj upp och fäst drivaxeln vid ramen.

  6. Ta bort de fyra ringbultarna och sprintbultarna som fäster däckets lyftkedjor på justeringsgaffelfästena på klipparen (Figur 4).

  7. Skjut bort klippenheten från maskinen.

    Note: Du kan behöva höja upp den främre delen av traktorenheten för att klippenheten ska kunna flyttas bort från maskinen.

Montera den nya klippenheten

  1. Skjut in den nya klippenheten under maskinens bärram.

  2. Montera de fyra ringbultarna och sprintbultarna som fäster klippenhetens lyftkedjor på justeringsgaffelfästena på klipparen (Figur 4).

  3. Anslut gaffeländen på kraftuttagets drivaxel till klippenhetens växellåda enligt följande steg:

    1. Rikta in räfflan och rulltappens hål på drivaxeloket med växellådsaxeln.

    2. Skjut på kraftuttagets drivaxelgaffelände på växellådsaxeln.

    3. Fäst kraftuttagets drivaxelgaffelände på växellådsaxeln med rulltappen (Figur 6).

    4. Dra åt låsmuttrarna för att fästa gaffeländen vid växellådsaxeln (Figur 6). Dra åt låsmuttrarna till 20–25 Nm.

  4. Starta motorn och höj upp klippenheten helt. Stäng av motorn och ta ut nyckeln ur tändningslåset.

    Note: Placera en träkloss eller ett liknande mellanlägg för att hålla kvar den i det upphöjda läget.

    Var försiktig

    Draglänkarnas torsionsfjäderspänning kan göra att draglänkarna roterar något när de monteras.

    Var försiktig när du ansluter draglänkarna till maskinen.

  5. Rikta in draglänkarna med bärramen och fäst länken med fästpinnen (Figur 4). Fäst fästpinnen vid ramen med ansatsskruven (Figur 4).

  6. Montera klipphöjdssprinten i klipphöjdsfästet vid önskad klipphöjd (Figur 5).

  7. Smörj smörjnipplarna på kraftuttagets drivaxel.

  8. Montera F1-säkringen (15 A) i säkringsblocket.

Balansera klippenheten

Balansera i sidled

  1. Placera maskinen på en jämn yta på verkstadsgolvet och sänk ned klippenheten.

  2. För gasreglaget till det LåNGSAMMA läget, stäng av motorn, koppla in parkeringsbromsen och ta ut nyckeln.

  3. Ställ in klippenheten på en klipphöjd på 127 mm.

  4. Kontrollera och justera trycket i de främre och bakre däcken på traktorenheten. Tryckspecifikationer finns i bruksanvisningen.

  5. Kontrollera att knivarna inte är böjda. Se Kontrollera om knivarna är böjda.

  6. Rotera kniven på varje spindel tills ändarna vetter framåt/bakåt.

  7. Mät från golvet till längst fram på skäreggen.

  8. Justera kontramuttrarna som fäster klipparoken/-kedjorna på klipparen tills klippenheten är vågrät (Figur 7).

    g004497

    Figur 7

    1. Kedja
    2. Ok
    3. Kontramutter
    4. Klippare

Balansera i längdled

Klippenhetens lutning är skillnaden i klipphöjd mellan knivbladets fram- och bakkant. En knivlutning på 8–11 mm rekommenderas (dvs. att knivbladets bakkant är 8–11 mm högre än dess framkant).

  1. Sänk klippenheten till önskad klipphöjdsinställning, för gasreglaget till det LåNGSAMMA läget, stäng av motorn, koppla in parkeringsbromsen och ta ut nyckeln.

  2. Rotera mittkniven så att den pekar rakt framåt.

  3. Använd en kort linjal och mät från golvet till längst fram på knivbladet.

  4. Rotera samma kniv så att den pekar rakt bakåt och mät från golvet till längst fram på knivbladet på den bakre delen av klippenheten.

  5. Subtrahera frammåtten med bakmåtten för att räkna ut knivens lutning.

  6. Justera kontramuttrarna som fäster klipparoken/-kedjorna (Figur 7) för att höja klippenhetens bakre del så att knivlutningen ställs in på 8–11 mm.

Körning

Note: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Inställningar

Justera klipphöjden

Klipphöjden kan justeras från 2,5 till 15,8 cm i steg om 6 mm genom att stopptappen flyttas till olika hål.

  1. För tillbaka brytaren för klippenhetslyft medan motorn är igång tills klippenheten är helt upphöjd och släpp omedelbart brytaren (Figur 8).

    g014263

    Figur 8

    1. Stopptapp

  2. Justera klipphöjden genom att rotera stopptappen tills rulltappen inuti är i linje med springorna i hålen i klipphöjdsfästet och lossa den (Figur 8).

  3. Sätt i tappen i det hål i klipphöjdsfästet som motsvarar den önskade klipphöjden och rotera den för att låsa den plats (Figur 8).

    Note: Det finns fyra rader med hål (Figur 8). Den översta raden ger den klipphöjd som visas ovanför tappen. Den andra raden ger angiven höjd plus 6 mm. Den tredje raden ger angiven höjd plus 12 mm. Den nedersta raden ger angiven höjd plus 18 mm. För läget 15,8 cm finns bara ett hål, på den andra raden. Här läggs inte 6 mm till 15,8 cm-läget.

  4. Justera antiskalpvalsarna och medarna om det behövs.

Ställa in medarna

Montera medarna i det nedre läget när du klipper i klipphöjder som är högre än 64 mm och i det övre läget när du klipper i klipphöjder som är lägre än 64 mm.

Note: När medarna har slitits på Guardian®-klippare kan du byta sida på medarna och vända på dem. På så sätt kan du använda medarna längre innan du byter ut dem.

  1. Koppla ur kraftuttaget och koppla in parkeringsbromsen.

  2. För gasreglaget till det LåNGSAMMA läget, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

  3. Lossa skruven framtill på varje med. Det finns två medar på Guardian-klippare och en med på klippenheter med sidoutkast (Figur 9).

    g004479

    Figur 9

    1. Skruv
    2. Flänsskruv
    3. Mede
    4. Mutter

  4. Lossa flänsskruvarna och muttrarna från medarna.

  5. Flytta medarna till önskat läge och fäst dem med flänsskruvarna och muttrarna.

    Note: Använd endast de övre hålen eller mitthålen för att justera medarna. De nedersta hålen används när du byter sida på en Guardian-klippare, då de blir de översta hålen på den andra sidan av klippenheten.

  6. Dra åt skruven längst fram på varje med till ett moment på 9–11 N·m.

Justera de bakre antiskalpvalsarna

Varje gång du ändrar klipphöjd bör du även justera de bakre antiskalprullarnas höjdinställning.

  1. Koppla ur kraftuttaget, släpp gaspedalen och koppla in parkeringsbromsen.

  2. För gasreglaget till det LåNGSAMMA läget, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

  3. När du har ställt in klipphöjden ska du justera valsarna genom att ta bort flänsmuttern, bussningen, distansbrickan och bulten (Figur 10).

    g004483

    Figur 10

    1. Flänsmutter
    2. Bussning
    3. Antiskalpvals
    4. Distansbricka
    5. Bult

  4. Välj ett hål så att antiskalpvalsen befinner sig så nära den önskade klipphöjden som möjligt (Figur 11).

    g004658

    Figur 11

    1. 38 mm
    2. 51 mm
    3. 64 mm
    4. 76 mm och högre

  5. Montera flänsmutterns bussning, distansbricka och skruv. Dra åt till ett moment på 54–61 Nm (Figur 10).

Justera valsarna

Montera valsarna i det nedre läget när du klipper i klipphöjder som är högre än 64 mm och i det övre läget när du klipper i klipphöjder som är lägre än 64 mm.

  1. Koppla ur kraftuttaget, släpp gaspedalen och koppla in parkeringsbromsen.

  2. För gasreglaget till det LåNGSAMMA läget, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

  3. Lyft upp maskinens framdel och stöd den med pallbockar.

  4. Lossa de fästelement som fäster valsarna på klippenheten och flytta valsarna uppåt eller nedåt så som önskas. Läs mer i Figur 12 t.o.m. Figur 16, i det avsnitt som är tillämpligt för din klippenhet.

    Note: Du kan behöva lossa den främre rullen på vissa Groundsmaster 7200- och 7210-modeller.

    g004487

    Figur 12

    Alla klippenheter

    1. Främre vals
    2. Valsaxel
    g004926

    Figur 13

    Endast Guardian-klippare

    1. Skruv
    2. Bakre rulle under klippenhet
    3. Distansbricka
    4. Mutter
    5. Fäste
    g004923

    Figur 14

    Endast Guardian-klippare

    1. Skruv
    2. Främre rulle under klippenhet
    3. Mutter
    4. Fäste
    g004925

    Figur 15

    Endast klippenheter med sidoutkast

    1. Bult
    2. Vals på utkastarsidan
    3. Distansbricka
    4. Mutter
    5. Fäste
    g004924

    Figur 16

    Endast klippenheter med sidoutkast

    1. Bult
    2. Valsaxel
    3. Bakre rulle under klippenhet (2)
    4. Fäste

  5. Fäst fästelementen så som visas på bilden.

Arbetstips

Snabbt gasläge/snabb hastighet

Kör med motorn i snabbt gasläge och justera hastigheten efter omgivningen för att erhålla tillräcklig kraft till maskinen och däcket medan du klipper. Sänk hastigheten allteftersom belastningen på knivarna ökar och öka hastigheten allteftersom belastningen på knivarna minskar.

Klippriktning

Växla klippriktningen för att undvika att göra hjulspår i gräset över tiden. Det underlättar också fördelningen av det klippta gräset, vilket förbättrar nedbrytningen och gödningen.

Klipphastighet

Kör saktare för att få ett bättre klippresultat.

Klipp inte för kort

Om klippenhetens klippbredd är bredare än den var på den gräsklippare du använde tidigare så höjer du klipphöjden för att säkerställa att ojämnt gräs inte klipps för kort.

Välj den klipphöjdsinställning som passar de aktuella förhållandena

Klipp av cirka 25 mm eller högst ⅓ av grässtrået. Om du klipper ovanligt frodigt och tätt gräs kan du behöva sänka farten och/eller höja klipphöjdsinställningen ytterligare ett steg.

Important: Om du klipper mer än 1/3 av grässtråna, klipper långt och glest gräs eller arbetar i torra förhållanden rekommenderar vi att du använder knivar med plant segel för att minska mängden luftburet skräp samt belastningen på däckdrivningskomponenterna.

Högt gräs

Klipp med en högre klipphöjdsinställning än vanligt om gräset tillåts växa högre än normalt eller om det är väldigt fuktigt. Klipp sedan på nytt med den normala, lägre inställningen.

Håll klippenheten ren

Rensa bort gräsklipp och smuts från klippenhetens undersida efter varje klippning. Om gräs och smuts ansamlas inuti klippenheten blir klippresultatet till slut inte tillfredsställande.

Håll motorn, ljuddämparen, batterifacket, parkeringsbromsen, klippenheterna och förvaringsutrymmet för bränsle fria från gräs, löv och överflödigt smörjmedel för att minska brandrisken. Torka upp eventuellt olje- eller bränslespill.

Knivunderhåll

Se till att hålla kniven vass under klippsäsongen, eftersom en vass kniv klipper rent utan att slita och rycka av grässtråna. Om gräset slits och rycks av gulnar det i ändarna, vilket minskar tillväxten och ökar risken för sjukdomar. Kontrollera knivarna varje dag för att se till att de inte är slöa, slitna eller skadade. Slipa knivarna om så behövs. Om en kniv är skadad eller sliten ska den bytas ut omedelbart mot en originalkniv från Toro. Se Serva knivarna.

Underhåll

Note: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Varning

Om du bara använder en domkraft för att lyfta upp maskinen när du ska arbeta under klippenheten kan domkraften välta och klippdäcket falla ned och krossa dig eller kringstående.

Säkra alltid maskinen med åtminstone två pallbockar när du lyfter upp klippdäcket.

Var försiktig

Ovanpå klippenheten finns två länkar som ansluter den till ramen. I anslutning till länkarna finns torsionsfjädrar som är spända (Figur 17). Om du lossar på länken kommer den lagrade energin i torsionsfjädern att frigöras och det kan göra att länkarna rör sig och dina händer och fingrar kan skadas.

Var försiktig när du lossar klippenheten från ramen och säkra länkarna innan du lossar dem från ramen.

g004920

Figur 17

  1. Länk
  2. Torsionsfjäder

Rekommenderat underhåll

UnderhållsintervallUnderhållsförfarande
Efter de första 50 timmarna
  • Kontrollera knivdrivremmarnas skick på klippenheten.
    		•
    Varje användning eller dagligen
  • Kontrollera klippenhetens knivar.
  • Rengör klippenheten.
    		•
    Var 50:e timme
  • Smörj lagrens och bussningarnas smörjnipplar.
    		•

    Kontrollista för dagligt underhåll

    Kopiera sidan och använd den regelbundet.

    KontrollpunktVecka:
    Mån.Tis.Ons.Tors.Fre.Lör.Sön.
    Kontrollera säkerhetsbrytarnas funktion.
    Kontrollera gräsriktaren i nedfällt läge (om tillämpligt)
    Kontrollera parkeringsbromsens funktion
    Kontrollera bränslenivån
    Kontrollera däcktrycket
    Kontrollera att instrumenten fungerar.
    Kontrollera knivarnas skick
    Smörj alla smörjnipplar1
    Bättra på skadad lack.

    1. Omedelbart efter varje tvätt, oavsett intervallet i listan.

    Anteckningar om särskilda problem
    Kontrollen utförd av:
    ArtikelDatumInformation






    Var försiktig

    Om du lämnar nyckeln i tändningslåset kan någon råka starta motorn av misstag och skada dig eller någon annan person allvarligt.

    Ta ut nyckeln ur tändningslåset innan du utför något underhåll.

    Smörjning

    Smörja lager och bussningar

    UnderhållsintervallUnderhållsförfarande
    Var 50:e timme
  • Smörj lagrens och bussningarnas smörjnipplar.
    		•

    Maskinen har smörjnipplar som måste smörjas regelbundet med fett nr 2 på litiumbas. Lager och bussningar måste smörjas dagligen vid extremt dammiga och smutsiga arbetsförhållanden. Dammiga och smutsiga arbetsförhållanden kan göra att smuts letar sig in i lager och bussningar vilket leder till ökat slitage. Smörj alla smörjnipplar omedelbart efter att maskinen har tvättats, oavsett det intervall som angetts i underhållsschemat.

    1. Torka av smörjnipplarna så att okända partiklar inte kan leta sig in i lagren eller bussningarna.

    2. Pumpa in fett i nipplarna.

    3. Torka av överflödigt fett.

    g004645

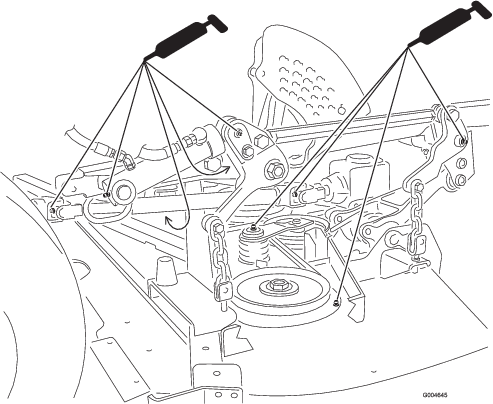

    Figur 18

    g004646

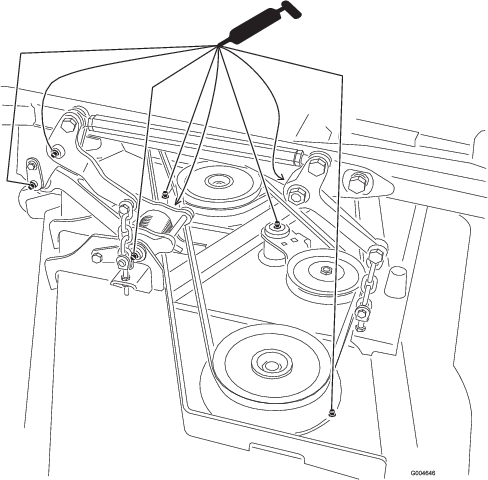

    Figur 19

    Note: Lagrens livslängd kan påverkas negativt av olämpliga tvättprocedurer. Tvätta inte enheten när den fortfarande är varm och undvik att rikta högtrycks- eller högvolymsstrålar mot lagren och packningarna.

    Byta ut knivdrivremmarna

    UnderhållsintervallUnderhållsförfarande
    Efter de första 50 timmarna
  • Kontrollera knivdrivremmarnas skick på klippenheten.
    		•

    Knivdrivremmarna, som spänns av de fjäderbelastade mellanremskivorna, är mycket hållbara. Efter många timmars användning kan dock remmarna visa tecken på slitage. Tecken på slitage är bland annat: tjut när remmen roterar, slirande knivar vid gräsklippning, dålig klippkvalitet, fransiga kanter, brännmärken och sprickor. Byt ut remmarna om något av dessa tillstånd uppkommer.

    1. Sänk klippenheten till en klipphöjdsinställning på 25 mm, för gasreglaget till det LåNGSAMMA läget, stäng av motorn, koppla in parkeringsbromsen och ta ut nyckeln.

    2. Ta bort remkåporna från klippenhetens ovansida och ställ dem åt sidan.

    3. Använd en stång eller ett liknande verktyg för att flytta den översta remmens mellanremskiva (Figur 20) bort från den översta remmen för att släppa på remspänningen så att du kan dra av remmen från skivorna.

      g004486

      Figur 20

      1. Övre rem
      2. Övre mellanremskiva
      3. Nedre rem
      4. Nedre mellanremskiva

    4. Dra en ny rem runt växellådsskivan, de nedre spindelskivorna och mellanremskivorna så som visas i Figur 20.

    5. Dra en ny rem runt de övre spindelskivorna och mellanremskivorna så som visas i Figur 20.

    6. Smörj alla smörjpunkter på klipparen och klippenhetsdrivningen.

    7. Montera remkåporna.

    Serva knivarna

    Håll knivarna vassa under klippningssäsongen eftersom vassa knivar klipper rent utan att slita och rycka av grässtråna. Om gräset slits och rycks av gulnar det i ändarna, vilket minskar tillväxten och ökar risken för sjukdomar.

    Kontrollera knivarna varje dag för att se till att de inte är slöa, slitna eller skadade. Slipa knivarna om så behövs. Om en kniv är skadad eller sliten ska den bytas ut omedelbart mot en originalkniv från Toro.

    Knivsäkerhet

    En sliten eller skadad kniv kan gå sönder och en bit av kniven kan slungas ut mot dig eller någon kringstående, vilket kan leda till allvarliga personskador eller dödsfall.

    • Kontrollera om kniven är sliten eller skadad med jämna mellanrum.

    • Var försiktig när du kontrollerar knivarna. Linda in knivarna i något eller ta på dig handskar, och var försiktig när du servar knivarna. Knivarna får endast bytas ut eller slipas – de ska aldrig rätas ut eller svetsas.

    • Var försiktig när en kniv roteras på maskiner med flera knivar, eftersom den kan få även andra knivar att börja rotera.

    Kontrollera knivarna

    UnderhållsintervallUnderhållsförfarande
    Varje användning eller dagligen
  • Kontrollera klippenhetens knivar.
    		•

    1. Koppla ur kraftuttaget, släpp gaspedalen och koppla in parkeringsbromsen.

    2. För gasreglaget till det LåNGSAMMA läget, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

    3. Kontrollera eggarna (Figur 21). Om eggarna är slöa eller har hack ska knivarna tas bort och slipas. Se Slipa knivarna (Slipa knivarna).

    4. Kontrollera knivarna, särskilt segeldelen (Figur 21). Montera omedelbart en ny kniv om du upptäcker skador, slitage eller spårbildning i detta område (Figur 21).

      Fara

      Om du låter en kniv bli sliten bildas ett spår mellan seglet och knivens flata del. Till slut kan en bit av kniven gå av och slungas ut från maskinen vilket allvarligt kan skada dig eller kringstående.

      • Kontrollera om kniven är sliten eller skadad med jämna mellanrum.

      • Försök aldrig räta ut ett knivblad om det är böjt eller svetsa en kniv som gått av eller är sprucken.

      • Byt ut en sliten eller skadad kniv.

      g004653

      Figur 21

      1. Egg
      2. Segeldel
      3. Slitage/spårbildning
      4. Spricka

    Kontrollera om knivarna är böjda

    1. Koppla ur kraftuttaget, släpp gaspedalen och koppla in parkeringsbromsen.

    2. För gasreglaget till det LåNGSAMMA läget, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

    3. Rotera knivarna tills ändarna vetter framåt och bakåt (Figur 22). Mät från ett jämnt underlag till knivens egg vid punkt A på knivarna (Figur 22). Anteckna detta mått.

      g004633

      Figur 22

      1. Mät här, från kniven till en hård yta
      2. Punkt A

    4. Rotera knivarnas motsatta ändar framåt.

    5. Mät från ett jämnt underlag till knivarnas egg vid samma läge som i steg 3 ovan. Skillnaden mellan måtten i steg 3 och 4 får inte överstiga 3 mm. Om detta mått överstiger 3 mm är kniven böjd och måste bytas ut; se Demontera knivarna och Montera knivarna.

      Varning

      En kniv som är böjd eller skadad kan brytas av och orsaka allvarlig personskador eller dödsfall.

      • Byt alltid ut en böjd eller skadad kniv mot en ny kniv.

      • Fila aldrig på en knivs egg eller yta, och skapa aldrig vassa spår på dem.

    Demontera knivarna

    Om du kör på ett hårt föremål eller om knivarna är i obalans eller böjda, måste knivarna bytas ut. Använd alltid Toros originalknivar för att försäkra bästa möjliga prestanda och även fortsättningsvis hålla maskinen säker. Om du använder ersättningsknivar från andra tillverkare kan det resultera i att maskinen inte uppfyller gällande säkerhetsstandarder.

    Varning

    Kontakt med en vass kniv kan orsaka allvarliga personskador.

    Använd handskar eller linda in knivens vassa egg i en trasa.

    1. Koppla ur kraftuttaget, släpp gaspedalen och koppla in parkeringsbromsen.

    2. För gasreglaget till det LåNGSAMMA läget, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

    3. Håll knivänden med en trasa eller en tjockt vadderad handske.

    4. Ta bort knivbulten, antiskalpplåten och kniven från spindelaxeln. Se Figur 25 i Montera knivarna.

    Slipa knivarna

    Varning

    När knivarna slipas kan knivbitar slungas iväg och orsaka allvarliga personskador.

    Bär ordentliga ögonskydd när du slipar knivar.

    1. Slipa skäreggen på bägge sidor av bladet (Figur 23). Behåll ursprungsvinkeln. Kniven behåller balanseringen om samma mängd material avlägsnas från båda eggarna.

      g000276

      Figur 23

      1. Slipa med ursprunglig vinkel

    2. Kontrollera knivens balans med en knivbalanserare (Figur 24). Om kniven stannar kvar i ett horisontellt läge är den i balans och kan användas. Om kniven inte är balanserad kan du fila bort lite metall från knivens segeldel (Figur 25). Upprepa proceduren tills kniven är balanserad.

      g000277

      Figur 24

      1. Kniv
      2. Balanserare

    Montera knivarna

    1. Montera kniven på spindelaxeln (Figur 25).

      Important: Knivens böjda del måste alltid vara vänd uppåt mot klippenhetens insida för att klippningen ska bli rätt.

    2. Montera antiskalpplåten och knivbulten (Figur 25).

      g004480

      Figur 25

      1. Spindel
      2. Knivens segeldel
      3. Antiskalpplåt
      4. Knivskruv

    3. Dra åt knivbulten till 115–150 Nm.

    Korrigera en klippenhets felpassning

    Om klippningen är ojämn över klippenhetens spår rättar du till det så här:

    1. Ställ maskinen på en plan yta.

    2. Sänk klippenheten till önskad klipphöjdsinställning, för gasreglaget till det LåNGSAMMA läget, stäng av motorn, koppla in parkeringsbromsen och ta ut nyckeln.

    3. Kontrollera och justera trycket i traktorenhetens fram- respektive bakdäck. Se bruksanvisningen till traktorenheten.

    4. Kontrollera om det finns böjda knivar.

    5. Ta bort kåporna ovanpå klippenheterna.

    6. Rotera kniven på varje spindel tills ändarna vetter framåt/bakåt.

    7. Mät från golvet till längst fram på skäreggen.

    8. Justera kontramuttrarna som fäster klipparoken/-kedjorna på klipparen tills klippenheten är vågrät (Figur 26).

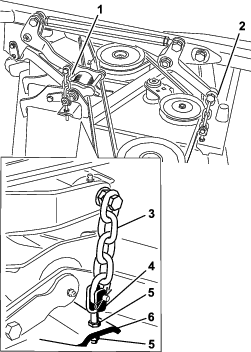

      g325709

      Figur 26

      1. Främre klipparokskedja
      2. Bakre klipparokskedja
      3. Kedja
      4. Ok
      5. Kontramutter
      6. Klippare

    Byta ut gräsriktaren

    Varning

    Om utkastaröppningen inte är täckt kan maskinen slunga ut föremål i riktning mot föraren eller kringstående vilket kan leda till allvarliga skador. Kontakt med kniven kan också inträffa.

    • Använd aldrig maskinen utan en lövsamlare eller gräsriktare.

    • Se till att gräsriktaren är nedsänkt.

    1. Sänk klippenheten till marken, för gasreglaget till det LåNGSAMMA läget, stäng av motorn, koppla in parkeringsbromsen och ta ut nyckeln.

    2. Ta bort låsmuttern, skruven, fjädern och distansbrickan som håller fast gräsriktaren på tappfästena (Figur 27). Ta bort den skadade eller slitna gräsriktaren.

      g004485

      Figur 27

      1. Skruv
      2. Distansbricka
      3. Låsmutter
      4. Fjäder
      5. Fjäder monterad
      6. Gräsriktare
      7. Fjäderns vänstra krokände, sätt den bakom klippenhetens kant innan skruven monteras
      8. Fjäderns högra krokände

    3. Sätt distansbrickan och fjädern mellan den nya gräsriktarens fästen (Figur 27). Sätt fjäderns vänstra J-formade ände bakom kanten på klippenheten.

      Note: Se till att fjäderns vänstra krokformade ända sitter bakom klippenhetens kant innan du monterar skruven enligt Figur 27.

    4. Montera skruven och muttern. Placera fjäderns högra krokformade ände runt gräsriktaren (Figur 27).

      Important: Det måste gå att sänka ned gräsriktaren i sitt läge. Lyft upp riktaren för att kontrollera att den går ned helt.

    Rengöring under klippenheten

    UnderhållsintervallUnderhållsförfarande
    Varje användning eller dagligen
  • Rengör klippenheten.
    		•

    Avlägsna dagligen allt gräs som har ansamlats under klippenheten.

    1. Koppla ur kraftuttaget, släpp upp gaspedalen till neutralläget och koppla in parkeringsbromsen.

    2. För gasreglaget till det LåNGSAMMA läget, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

    3. Höj upp klippenheten till TRANSPORTLäGET.

    4. Höj upp maskinens främre del med hjälp av en domkraft och stötta upp den med pallbockar.

    5. Rengör klippenhetens undersida noga med vatten.

    Förvaring

    1. Koppla ur kraftuttaget, släpp upp gaspedalen till neutralläget och koppla in parkeringsbromsen.

    2. För gasreglaget till det LåNGSAMMA läget, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

    3. Låt motorn svalna innan maskinen justeras, rengörs, repareras eller ställs i förvar.

    4. Rengör klippenheten noga och var särskilt uppmärksam på följande områden:

      • Klippenhetens undersida

      • Under klippenhetens remkåpor

      • Kraftuttagsaxeln

      • Samtliga smörjnipplar och upphängningspunkter

    5. Kontrollera och justera trycket i traktorenhetens främre och bakre däck. Se traktorenhetens bruksanvisning.

    6. Avlägsna, slipa och balansera klippenhetens knivar. Montera knivarna och dra åt knivfästelementen till 115–149 Nm.

    7. Kontrollera alla fästelement och dra åt dem om de är lösa.

    8. Smörj eller olja samtliga smörjnipplar och svängpunkter. Torka av överflödigt fett.

    9. Sandpappra lätt och måla i områden där färgen har skrapats av, flagat eller rostat. Reparera eventuella bucklor.
