Cirkelmaaier van 183 cm

1. Plaats de machine op een vlakke ondergrond op de vloer van de werkplaats en laat de maai-eenheid zakken.

2. Zet de gashendel op de stand LANGZAAM, schakel de motor uit, stel de parkeerrem in werking en verwijder het contactsleuteltje.

3. Stel de maai-eenheid in op een maaihoogte van 127 mm.

4. Controleer de bandendruk van de voor- en achterbanden van de tractie-eenheid en pas aan indien nodig; raadpleeg de Gebruikershandleiding voor meer details.

5. Controleer op kromme messen; zie Controle op kromme messen.

6. Draai het mes op elke as totdat de uiteinden in de lengterichting liggen.

7. Meet de afstand van de grond tot de voorste rand van het mes.

8. Draai aan de contramoeren waarmee de gaffels/kettingen van de maaier zijn bevestigd aan de maaier, totdat de maai-eenheid horizontaal staat (Figuur 7).



   Figuur 7

   1. Ketting
   2. Gaffel
   3. Contramoer
   4. Maaier

De schuinstand van de maai-eenheid is het verschil in de maaihoogte van de voorkant van het mesvlak tot de achterkant van het mesvlak. Een messchuinstand van 8 tot 11 mm is aanbevolen (dit wil zeggen dat de achterkant van het mesvlak 8 tot 11 mm hoger is dan de voorkant).

1. Zet de maai-eenheid op de gewenste maaihoogte, zet de gashendel op LANGZAAM, schakel de motor uit, stel de parkeerrem in werking en verwijder het sleuteltje.

2. Draai het middelste mes zodat dit recht naar voren wijst.

3. Meet met een korte liniaal de afstand van de grond tot de voorste rand van het mes.

4. Draai deze rand van het mes achterwaarts en meet de afstand van de grond tot de rand van het mes aan de achterkant van de maai-eenheid.

5. Trek de afstand aan de voorkant van de afstand aan de achterkant om de schuinstand te berekenen.

6. Draai aan de contramoeren waarmee de gaffels/kettingen van de maaier (Figuur 7) vastzitten om de achterkant van de maai-eenheid hoger te zetten, zodat de schuinstand 8 tot 11 mm is.

De maaihoogte kan worden ingesteld van 2,5 tot 15,8 cm in stappen van 6 mm door de aanslagpen in verschillende openingen te plaatsen.

1. Laat de motor lopen, druk de hefschakelaar naar achteren totdat de maai-eenheid volledig is opgeheven, en laat de schakelaar dan onmiddellijk los (Figuur 8).



   Figuur 8

   1. Aanslagpen

2. Om de maaihoogte in te stellen, moet u de aanslagpen draaien totdat de stomp ervan zich op één lijn bevindt met de gleuven in de openingen in de maaihoogtebeugel, en deze verwijderen (Figuur 8).

3. Kies de opening in de maaihoogtebeugel die correspondeert met de gewenste maaihoogtestand, en steek de pen daarin (Figuur 8).

   Note: Er zijn 4 rijen met openingen (Figuur 8). In de bovenste rij vindt u de maaihoogte die staat aangegeven boven de pen. De tweede rij is voor de aangegeven maaihoogte plus 6 mm. De derde rij is voor de aangegeven maaihoogte plus 12 mm. De onderste rij is voor de aangegeven maaihoogte plus 18 mm. Voor de stand van 15,8 cm is er slechts 1 opening, deze bevindt zich in de tweede rij. Hiermee wordt de stand van 15,8 cm niet verhoogd met 6 mm.

4. Stel de antiscalpeerrollen en glijders naar wens af.

Monteer de glijders in de laagste stand als de machine wordt gebruikt bij een maaihoogte van meer dan 64 mm en in de hoogste stand als de machine wordt gebruikt bij een maaistand van minder dan 64 mm.

Note: Bij een Guardian^® maaier kunt u versleten glijders omdraaien en op de andere kant van de maai-eenheid monteren. Hierdoor kunt u de glijders langer gebruiken voordat u deze moet vervangen.

1. Schakel de aftakas uit en stel de parkeerrem in werking.

2. Zet de gashendel in de stand LANGZAAM, schakel de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen voordat u de bestuurdersstoel verlaat.

3. Draai de schroef aan de voorzijde van elke glijder los. Guardian maaiers beschikken over 2 glijders en maai-eenheden met zijafvoer over 1 (Figuur 9).



   Figuur 9

   1. Schroef
   2. Flensbout
   3. Glijder
   4. Moer

4. Verwijder de flensbout en de moeren van elke glijder.

5. Zet de glijders in de gewenste stand en zet ze vast met de flensbouten en de moeren.

   Note: Gebruik uitsluitend de bovenste of middelste openingen om de glijders af te stellen. De onderste openingen worden gebruikt als de glijders op een Guardian maaier worden omgewisseld, waarbij zij de bovenste openingen op de andere kant van de maai-eenheid worden.

6. Draai de schroef vooraan elke glijder aan tot 9 à 11 N·m.

Als u de maaihoogte wijzigt, stel dan de hoogte van de antiscalpeerrollen in.

1. Schakel de aftakas uit, laat het tractiepedaal los en stel de parkeerrem in werking.

2. Zet de gashendel in de stand LANGZAAM, schakel de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen voordat u de bestuurdersstoel verlaat.

3. Nadat u de maaihoogte hebt ingesteld, moet u de flensmoer, de lagerbus, het afstandsstuk en de bout verwijderen om de rollen in te stellen (Figuur 10).



   Figuur 10

   1. Flensmoer
   2. Lagerbus
   3. Antiscalpeerrol
   4. Afstandsstuk
   5. Bout

4. Kies een opening en let er hierbij op dat de antiscalpeerrol is geplaatst bij de dichtstbijzijnde, door u gewenste corresponderende maaihoogte (Figuur 11).



   Figuur 11

   1. 38 mm
   2. 51 mm
   3. 64 mm
   4. 76 mm en hoger

5. Monteer de flensmoer, de lagerbus, het afstandsstuk en de bout. Vastdraaien met een torsie van 54 tot 61 Nm (Figuur 10).

Monteer de rollen in de laagste stand als de machine wordt gebruikt bij een maaihoogte van meer dan 64 mm en in de hoogste stand als de machine wordt gebruikt bij een maaistand van minder dan 64 mm.

1. Schakel de aftakas uit, laat het tractiepedaal los en stel de parkeerrem in werking.

2. Zet de gashendel in de stand LANGZAAM, schakel de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen voordat u de bestuurdersstoel verlaat.

3. Hef de voorkant van de machine op en plaats deze op assteunen.

4. Maak de bevestigingen los waarmee de rollen vastzitten aan de maai-eenheid, en zet de rollen naar wens hoger of lager; zie Figuur 12 tot en met Figuur 16 voor zover van toepassing op uw maai-eenheid.

   Note: U moet misschien de voorrol verwijderen voor bepaalde Groundsmaster 7200 en 7210 modellen.



   Figuur 12

   Alle maai-eenheden

   1. Voorrol
   2. Rolas


   Figuur 13

   Alleen Guardian maaiers

   1. Bout
   2. Achterste onderrol van maai-eenheid
   3. Afstandsstuk
   4. Moer
   5. Beugel


   Figuur 14

   Alleen Guardian maaier

   1. Bout
   2. Voorste onderrol van maai-eenheid
   3. Moer
   4. Beugel


   Figuur 15

   Alleen voor maai-eenheden met zijafvoer

   1. Bout
   2. Rol, naast afvoertunnel
   3. Afstandsstuk
   4. Moer
   5. Beugel


   Figuur 16

   Alleen voor maai-eenheden met zijafvoer

   1. Bout
   2. Rolas
   3. Onderrol van maai-eenheid (2)
   4. Beugel

5. Monteer de bevestigingen zoals wordt getoond.

Om tijdens het maaien genoeg vermogen voor de machine en het maaidek te behouden, moet u de gashendel op Snel zetten en uw rijsnelheid aanpassen aan de omstandigheden. Verlaag de rijsnelheid als de belasting van de maaimessen verhoogt. Verhoog de rijsnelheid als de belasting van de messen verlaagt.

Maai afwisselend in verschillende richtingen om te voorkomen dat er na verloop van tijd voren op de grasmat ontstaan. Dit zorgt ook voor een betere verspreiding van het maaisel, wat de vertering en bemesting ten goede komt.

Om de maairesultaten te verbeteren, moet u maaien bij een lagere rijsnelheid.

Als de maaibreedte van de maai-eenheid groter is dan die van de maaier die u voorheen gebruikte, zet u de maaihoogte één stand hoger. Hierdoor voorkomt u dat oneffenheden te kort worden afgemaaid.

Verwijder bij het maaien ongeveer 2,5 cm of niet meer dan ⅓ van de grassprieten. Bij zeer lang, mals en dicht gras moet u wellicht de snelheid aanpassen en/of de maaihoogte-instelling een stap omhoog zetten.

Important: Als u meer dan ⅓ van de grassprieten moet maaien, bij dun lang gras of in droge omstandigheden wordt het gebruik van messen met een platte vleugel aanbevolen om rondvliegend kaf en vuil te verminderen en de druk op de maai-aandrijving niet te hoog te laten oplopen.

Als u het gras iets langer dan normaal hebt laten groeien of als het een hoog vochtgehalte heeft, moet u de maaihoogte hoger dan normaal instellen en het gras op deze hoogte maaien. Maai het gras daarna op de lagere, normale hoogte.

Verwijder na elk gebruik maaisel en vuil van de onderkant van de maai-eenheid. Als zich gras en vuil in de maai-eenheid ophopen, leidt dat uiteindelijk tot een onbevredigend maairesultaat.

Houd de motor, geluiddemper, accubehuizing, parkeerrem, maaidekken en de brandstofopslagplaats vrij van overtollig vet, gras en bladeren om het risico op brand te verminderen. Neem gemorste olie of brandstof meteen op.

Zorg gedurende het hele maaiseizoen voor een scherp maaimes. Een scherp mes snijdt het gras goed af zonder het te scheuren of te kwetsen. Door scheuren en kwetsen wordt het gras bruin aan de randen, waardoor het langzamer groeit en gevoeliger is voor ziekten. Controleer elke dag of de maaimessen scherp zijn en of ze versleten of beschadigd zijn. Slijp de messen indien dit nodig is. Als een mes beschadigd of versleten is, moet u het onmiddellijk vervangen door een origineel Toro mes. Zie Onderhoud van de maaimessen.

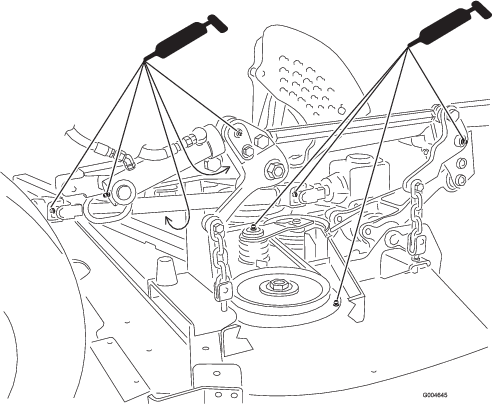

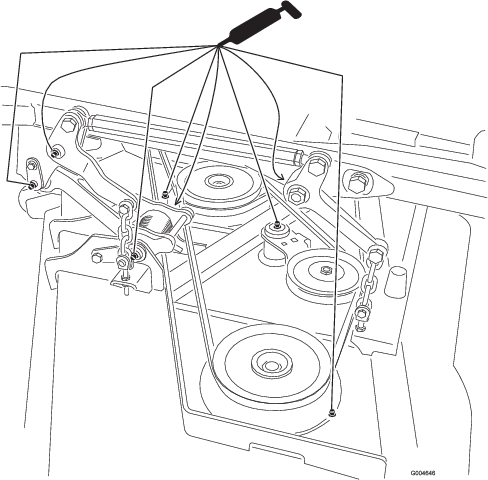

De machine is voorzien van smeerpunten die regelmatig moeten worden gesmeerd met nr. 2 smeervet op lithiumbasis. De lagers en de lagerbussen moeten elke dag worden gesmeerd als de machine in zeer stoffige en vuile omstandigheden wordt gebruikt. Bij gebruik in deze omstandigheden kan er vuil terechtkomen in de lagers en lagerbussen, hetgeen tot snellere slijtage kan leiden. Pomp vet in de smeernippels onmiddellijk na elke wasbeurt, ongeacht het voorgeschreven interval.

1. Veeg de smeernippels schoon zodat er geen ongerechtigheden kunnen binnendringen in het lager of de lagerbus.

2. Spuit vet in de nippels.

3. Veeg overtollig vet weg.

Figuur 18

Figuur 19

Note: De levensduur van lagers kan worden bekort door verkeerde wasmethoden. Was de machine niet als deze nog heet is en richt een hogedruk- of hogevolumespuit nooit op de lagers of pakkingen.

1. Schakel de aftakas uit, laat het tractiepedaal los en stel de parkeerrem in werking.

2. Zet de gashendel in de stand LANGZAAM, schakel de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen voordat u de bestuurdersstoel verlaat.

3. Controleer de snijranden (Figuur 21). Als de snijranden niet scherp zijn of inkepingen vertonen, moet u de messen verwijderen en deze slijpen. Zie Maaimessen slijpen (De maaimessen slijpen).

4. Controleer de messen, in het bijzonder de vleugel (Figuur 21). Als u beschadiging, slijtage of groefvorming in dit deel constateert (Figuur 21), moet u het mes direct vervangen.

   Gevaar

   Als het mes gaat slijten, kan er een groef ontstaan tussen de vleugel en het platte deel van het mes. Uiteindelijk kan dan een stuk van het mes afbreken en van onder de maaikast worden weggeslingerd waardoor de bestuurder of een omstander ernstig letsel kan oplopen.

   • Controleer op gezette tijden het maaimes op slijtage of beschadigingen.

   • Probeer nooit een krom mes te richten of een gebroken of gescheurd mes te lassen.

   • Vervang een versleten of beschadigd mes.



   Figuur 21

   1. Snijrand
   2. Vleugel
   3. Slijtage/groefvorming
   4. Scheur

1. Schakel de aftakas uit, laat het tractiepedaal los en stel de parkeerrem in werking.

2. Zet de gashendel in de stand LANGZAAM, schakel de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen voordat u de bestuurdersstoel verlaat.

3. Draai de messen totdat de uiteinden in de lengterichting liggen (Figuur 22). Meet de afstand tussen een horizontaal oppervlak en de snijrand, stand A, van de messen (Figuur 22). Noteer deze afstand.



   Figuur 22

   1. Meet hier de afstand van het mes tot het harde oppervlak
   2. Stand A

4. Draai de tegenovergestelde uiteinden van de messen naar voren.

5. Meet de afstand tussen een horizontaal oppervlak en de snijrand van de messen op dezelfde plaats als in stap 3 hierboven. Het verschil tussen de afstanden die zijn gemeten bij stap 3 en stap 4 mag niet meer dan 3 mm zijn. Als dit verschil meer bedraagt dan 3 mm, is het mes krom en moet het worden vervangen; zie Maaimessen verwijderen en Maaimessen monteren.

   Waarschuwing

   Een krom of beschadigd mes kan breken en u of omstanders ernstig letsel toebrengen.

   • Vervang altijd een krom of beschadigd mes door een nieuw mes.

   • Vijl of maak nooit scherpe inkepingen in de snijranden of het oppervlak van het mes.

Een mes moet worden vervangen als u een vast voorwerp heeft geraakt, of als het mes uit balans of krom is. Om de beste prestaties te verkrijgen en er zeker van te zijn dat de machine altijd veilig kan worden gebruikt, moet u ter vervanging uitsluitend originele Toro messen gebruiken. Gebruik ter vervanging nooit messen van andere fabrikanten omdat dit in strijd kan zijn met de veiligheidsnormen.

1. Schakel de aftakas uit, laat het tractiepedaal los en stel de parkeerrem in werking.

2. Zet de gashendel in de stand LANGZAAM, schakel de motor uit, verwijder het contactsleuteltje en wacht totdat alle bewegende delen tot stilstand zijn gekomen voordat u de bestuurdersstoel verlaat.

3. Pak het uiteinde van het mes vast met een lap of een dikke handschoen.

4. Verwijder de mesbout, de antiscalpeercup en het mes van de as; raadpleeg Figuur 25 in Maaimessen monteren.

1. Slijp de snijranden aan beide uiteinden van het mes (Figuur 23). Houd daarbij de oorspronkelijke hoek in stand. Het mes blijft in balans als u van beide snijranden dezelfde hoeveelheid materiaal verwijdert.



   Figuur 23

   1. Onder oorspronkelijke hoek slijpen

2. Controleer de balans van het mes met een mesbalans (Figuur 24). Als het mes horizontaal blijft, is het in balans en geschikt voor gebruik. Als het mes niet in balans is, moet u wat metaal afvijlen van het uiteinde van de vleugel (Figuur 25). Herhaal dit indien nodig totdat het mes in balans is.



   Figuur 24

   1. Mes
   2. Mesbalans

1. Monteer het mes op de as (Figuur 25).

   Important: Het gebogen deel van het mes moet naar boven naar de binnenzijde van de maai-eenheid wijzen om een goede maaikwaliteit te garanderen.

2. Monteer de antiscalpeerplaat en de mesbout (Figuur 25).



   Figuur 25

   1. As
   2. Vleugel van het mes
   3. Antiscalpeerplaat
   4. Mesbout

3. Draai de mesbout vast met een torsie van 115-150 N·m.

Als maaibanen ongelijk worden gemaaid, moet u dit als volgt corrigeren:

1. Plaats de machine op een horizontaal oppervlak.

2. Zet de maai-eenheid op de gewenste maaihoogte, zet de gashendel op LANGZAAM, schakel de motor uit, stel de parkeerrem in werking en verwijder het sleuteltje.

3. Controleer de bandendruk van de voor- en achterbanden van de tractie-eenheid en pas aan indien nodig; raadpleeg de Gebruikershandleiding van de tractie-eenheid.

4. Controleer op kromme messen.

5. Verwijder de kappen van de bovenkant van de maaidekken.

6. Draai het mes op elke as totdat de uiteinden in de lengterichting liggen.

7. Meet de afstand van de grond tot de voorste rand van het mes.

8. Draai aan de contramoeren waarmee de gaffels/kettingen van de maai-eenheid zijn bevestigd aan de maaier, totdat de maai-eenheid horizontaal staat (Figuur 26).



   Figuur 26

   1. Voorste gaffelketting - maaier
   2. Achterste gaffelketting - maaier
   3. Ketting
   4. Gaffel
   5. Contramoer
   6. Maaier

1. Breng de maai-eenheid omlaag naar de grond, zet de gashendel op LANGZAAM, schakel de motor uit, stel de parkeerrem in werking en verwijder het sleuteltje.

2. Verwijder de borgmoer, bout, veer en afstandsstuk waarmee de bevestigingen van de grasgeleider vastzitten op de draaibeugels (Figuur 27). Verwijder een beschadigde of versleten grasgeleider.



   Figuur 27

   1. Bout
   2. Afstandsstuk
   3. Borgmoer
   4. Veer
   5. Gemonteerde veer
   6. Grasgeleider
   7. Linker haakeind van de veer achter de rand van de maai-eenheid plaatsen voordat u de bout monteert
   8. Rechter haakeind van veer

3. Plaats het afstandsstuk en de veer tussen de beugels van de nieuwe grasgeleider (Figuur 27). Plaats het linker J-vormige haakeind van de veer achter de rand van de maai-eenheid.

   Note: Zorg ervoor dat het linker haakeind van de veer is geplaatst achter de rand van de maai-eenheid voordat u de bout monteert, zoals wordt getoond in Figuur 27.

4. Monteer de bout en de moer. Plaats het rechter haakeind van de veer om de grasgeleider (Figuur 27).

   Important: De grasgeleider moet volledig omlaag kunnen klappen. Til de grasgeleider omhoog om te controleren of deze volledig omlaag klapt.
