183-cm-Sichelmäher

1. Stellen Sie die Maschine auf einer ebenen Fläche in der Werkstatt auf und senken Sie das Mähwerke ab.

2. Stellen Sie den Gashebel in die LANGSAM-Stellung; stellen Sie den Motor ab, aktivieren Sie die Feststellbremse und ziehen Sie den Zündschlüssel ab.

3. Stellen Sie das Mähwerk auf eine Schnitthöhe von 127 mm ein.

4. Prüfen und stellen Sie den Druck der Vorder- und Hinterreifen an der Zugmaschine ein, weitere Informationen finden Sie in der Bedienungsanleitung.

5. Prüfen Sie auf verbogene Schnittmesser, siehe Prüfen auf verbogene Schnittmesser.

6. Drehen Sie die Schnittmesser jeder Spindel, bis die Enden nach vorne und hinten gerichtet sind.

7. Messen Sie die Entfernung vom Boden bis zur vorderen Spitze der Schnittkante.

8. Stellen Sie die Klemmmuttern ein, mit denen die Mähwerkgabeln bzw. -ketten am Mähwerk befestigt sind, bis das Mähwerk nivelliert ist (Bild 7).



   Bild 7

   1. Kette
   2. Joch
   3. Klemmmutter
   4. Mähwerk

Die Neigung des Mähwerks ist der Höhenunterschied des Schnittes von der Vorder- zur Rückseite der Messerebene. Es wird eine Messerneigung von 8 mm bis 11 mm empfohlen, d. h. die Rückseite des Messers ist 8 mm bis 11 mm höher als der Vorderseite).

1. Stellen Sie das Mähwerk auf die gewünschte Schnitthöhe ein und den Gashebel in die LANGSAM-Stellung; stellen Sie den Motor ab, aktivieren Sie die Feststellbremse, und ziehen Sie den Zündschlüssel ab.

2. Drehen Sie das mittlere Messer so, dass es geradeaus weist.

3. Messen Sie die Entfernung vom Boden bis zur vorderen Spitze des Messers mit einem kurzen Lineal.

4. Drehen Sie dieselbe Messerspitze nach hinten und messen Sie hinten am Mähwerk den Abstand zwischen dem Boden und der Messerspitze.

5. Ziehen Sie den Wert für vorne vom Wert für hinten ab, um die Messerneigung zu berechnen.

6. Stellen Sie die Klemmmuttern ein, mit denen die hinteren Joche bzw. Ketten des Mähwerks (Bild 7) befestigt sind, um das Mähwerk hinten anzuheben, sodass die Messerneigung auf 8 mm bis 11 mm eingestellt ist.

Sie können die Schnitthöhe in Schritten von 6 mm durch das Umstecken des Anschlagstiftes in verschiedene Löcher von 2,5 mm bis 15,8 cm einstellen.

1. Ziehen Sie den Mähwerkhubhebel bei laufendem Motor zurück, bis das Mähwerk ganz angehoben ist, und lassen Sie den Hebel sofort los (Bild 8).



   Bild 8

   1. Anschlagstift

2. Drehen Sie zum Einstellen der Schnitthöhe den Anschlagsstift so lange, bis die Linien am Spannstift mit den Schlitzen in den Löchern in der Schnitthöhenhalterung ausgerichtet sind. Nehmen Sie ihn dann ab (Bild 8).

3. Wählen Sie ein Loch in der Schnitthöhenhalterung, das der gewünschten Schnitthöhe entspricht, stecken Sie den Stift ein und drehen Sie ihn ein, um ihn zu arretieren (Bild 8).

   Note: Es gibt vier Reihen der Lochpositionen (Bild 8). Die oberste Reihe ergibt die Schnitthöhe, die über dem Stift steht. Die zweite Reihe ergibt die Schnitthöhe plus 6 mm. Die dritte Reihe ergibt die Schnitthöhe plus 12 mm. Die unterste Reihe ergibt die Schnitthöhe plus 18 mm. Für die Stellung von 15,8 cm gibt es nur ein Loch, das in der zweiten Reihe ist. Mit diesem Loch werden nicht 6 mm den 15,8 cm hinzugefügt.

4. Stellen Sie die Antiskalpierrollen und die Kufen nach Bedarf ein.

Montieren Sie die Kufen in der unteren Stellung, wenn Sie mit Schnitthöhen über 64 mm arbeiten, und in der höheren Stellung, wenn Sie mit Schnitthöhen unter 64 mm arbeiten.

Note: Bei Guardian^® Rasenmähern, können Sie die Kufe (wenn sie abgenutzt ist) zur anderen Seite des Mähwerks wechseln, d. h. vertauschen. Die Kufen können dann länger verwendet werden, bevor sie ausgetauscht werden.

1. Kuppeln Sie die Zapfwelle aus und aktivieren die Feststellbremse.

2. Schieben Sie den Gasbedienungshebel in die LANGSAM-Stellung, stellen Sie den Motor ab, ziehen Sie den Schüssel ab und verlassen Sie den Sitz erst, wenn alle beweglichen Teile zum Stillstand gekommen sind.

3. Lösen Sie die Schraube vorne an jeder Kufe. Die Guardian-Rasenmäher besitzen zwei Kufen und eine Kufe an den Seitenauswurfmähwerken (Bild 9).



   Bild 9

   1. Schraube
   2. Bundkopfschraube
   3. Kufe
   4. Mutter

4. Nehmen Sie die Bundkopfschrauben und Muttern von jeder Kufe ab.

5. Bewegen Sie jede Kufe in die gewünschte Stellung und befestigen Sie sie mit den Bundkopfschrauben und Muttern.

   Note: Stellen Sie die Kufen nur mit den obersten oder mittleren Löchern ein. Die unteren Löcher werden verwendet, wenn Sie Seiten am Guardian- Mähwerk wechseln, die zu diesem Zeitpunkt die oberen Löchern auf der anderen Seite des Mähwerks werden.

6. Ziehen Sie die Schraube vorne an jeder Kufe bis auf 9-11 Nm an.

Wir empfehlen Ihnen, die Höhe der hinteren die Antiskalpierrollen jedes Mal erneut einzustellen, wenn Sie die Schnitthöhe ändern.

1. Kuppeln Sie den Zapfwellenantrieb (ZWA) aus, lassen Sie das Fahrpedal los und aktivieren Sie die Feststellbremse.

2. Schieben Sie den Gasbedienungshebel in die LANGSAM-Stellung, stellen Sie den Motor ab, ziehen Sie den Schüssel ab und verlassen Sie den Sitz erst, wenn alle beweglichen Teile zum Stillstand gekommen sind.

3. Nach dem Einstellen der Schnitthöhe sollten Sie die Rollen einstellen. Nehmen Sie die Bundmutter, die Büchse, das Distanzstück und die Schraube ab (Bild 10).



   Bild 10

   1. Bundmutter
   2. Büchse
   3. Antiskalpierrolle
   4. Distanzstück
   5. Schraube

4. Wählen Sie ein Loch, bei dem die Antiskalpierrolle der gewünschten Schnitthöhe so nahe wie möglich ist (Bild 11).



   Bild 11

   1. 38 mm
   2. 51 mm
   3. 64 mm
   4. 76 mm und höher

5. Setzen Sie die Bundmutter, die Buchse, das Distanzstück und die Schraube ein. Ziehen Sie sie bis auf 54-61 Nm an (Bild 10).

Montieren Sie die Rollen in der unteren Stellung, wenn Sie mit Schnitthöhen über 64 mm arbeiten, und in der höheren Stellung, wenn Sie mit Schnitthöhen unter 64 mm arbeiten.

1. Kuppeln Sie den Zapfwellenantrieb (ZWA) aus, lassen Sie das Fahrpedal los und aktivieren Sie die Feststellbremse.

2. Schieben Sie den Gasbedienungshebel in die LANGSAM-Stellung, stellen Sie den Motor ab, ziehen Sie den Schüssel ab und verlassen Sie den Sitz erst, wenn alle beweglichen Teile zum Stillstand gekommen sind.

3. Heben Sie die Maschine vorne an und stützen Sie es auf Achsständern ab.

4. Nehmen Sie die Befestigungen ab, mit denen jede Rolle am Mähwerk befestigt ist, und schieben Sie die Rollen nach oben oder unten, siehe Bild 12 bis Bild 16, abhängig vom Mähwerk.

   Note: Bei bestimmten Groundsmaster 7200 und 7210 Modellen müssen Sie möglicherweise die Frontrolle entfernen.



   Bild 12

   Alle Mähwerke

   1. Frontrolle
   2. Walzenwelle


   Bild 13

   Nur Guardian-Mäher

   1. Schraube
   2. Hintere untere Rolle des Mähwerks
   3. Distanzstück
   4. Mutter
   5. Halterung


   Bild 14

   Nur Guardian-Mäher

   1. Schraube
   2. Vordere untere Rolle des Mähwerks
   3. Mutter
   4. Halterung


   Bild 15

   Nur Seitenauswurfmähwerke

   1. Schraube
   2. Rolle an der Seite des Auswurfkanals
   3. Distanzstück
   4. Mutter
   5. Halterung


   Bild 16

   Nur Seitenauswurfmähwerke

   1. Schraube
   2. Walzenwelle
   3. Untere Rolle des Mähwerks (2)
   4. Halterung

5. Bringen Sie die Befestigungen an (siehe Bild).

Um der Maschine und dem Mähwerk beim Mähen ausreichende Kraft zur Verfügung zu stellen, stellen Sie den Motor auf die schnelle Gasbedienungsstellung und passen Sie die Fahrgeschwindigkeit den Bedingungen an. Verringern Sie bei zunehmender Belastung der Schnittmesser die Fahrgeschwindigkeit und erhöhen Sie diese, wenn die Belastung der Messer abnimmt.

Wechseln Sie die Mährichtung, um Rillen in der Rasenfläche zu vermeiden. Dadurch wird auch das Schnittgut besser verteilt, was wiederum die Zersetzung und Düngung verbessert.

Verwenden sie zur Verbesserung der Schnittqualität eine niedrigere Fahrgeschwindigkeit.

Wenn das Mähwerk breiter ist als beim vorher verwendeten Rasenmäher, erhöhen Sie die Schnitthöhe, um sicherzustellen, dass Sie einen unebenen Rasen nicht zu kurz mähen.

Mähen Sie ca. 25 mm, aber nie mehr als ein Drittel der Grashalme. Sie müssen bei extrem sattem und dichtem Gras u. U. die Geschwindigkeit verringern und/oder die Schnitthöhe um eine weitere Stufe erhöhen.

Important: Wenn Sie mehr als ein Drittel des Grashalms abschneiden, das Gras lang und dünn ist oder der Boden sehr trocken ist, sollten Sie Messer mit flachem Windflügel verwenden, um herumfliegende Spreu, Rückstände und die Belastung des Mähwerkantriebs zu verringern.

Mähen Sie, wenn das Gras länger als üblich gewachsen oder wenn es sehr feucht ist, den Rasen mit einer höheren Einstellung. Mähen Sie den Rasen anschließend mit der niedrigeren, normalen Einstellung noch einmal.

Entfernen Sie nach jedem Einsatz Schnittgut und Schmutz von der Unterseite des Mähwerks. Wenn sich Gras und Schmutz im Mähwerk ansammelt, verschlechtert sich letztendlich die Schnittqualität.

Halten Sie den Motor, den Auspuff, das Batteriefach, die Feststellbremse, die Mähwerke und den Kraftstofftankbereich von Gras, Laub und überflüssigem Fett frei, um das Brandrisiko zu verringern. Wischen Sie Öl- und Kraftstoffverschüttungen auf.

Sorgen Sie während der ganzen Mähsaison für ein scharfes Schnittmesser, weil ein scharfes Messer sauber schneidet, ohne die Grashalme abzureißen oder zu zerfetzen. Abgerissene Grashalme werden an den Kanten braun. Dadurch reduziert sich das Wachstum, und die Anfälligkeit des Rasens für Krankheiten steigt. Prüfen Sie die Messer täglich auf Schärfe und Anzeichen von Abnutzung oder Schäden. Schärfen Sie die Messer ggf. Wenn ein Messer beschädigt oder abgenutzt ist, ersetzen Sie es nur durch Toro Originalersatzmesser. Siehe Warten der Schnittmesser.

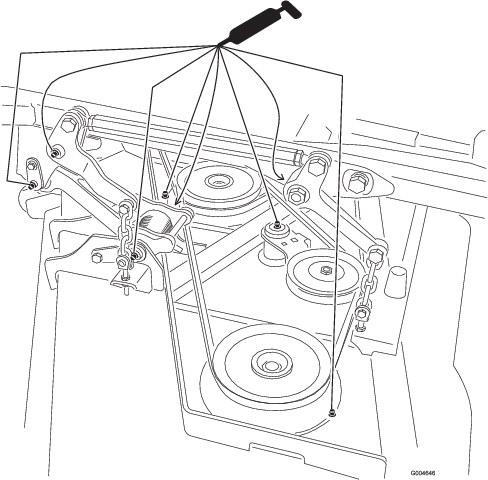

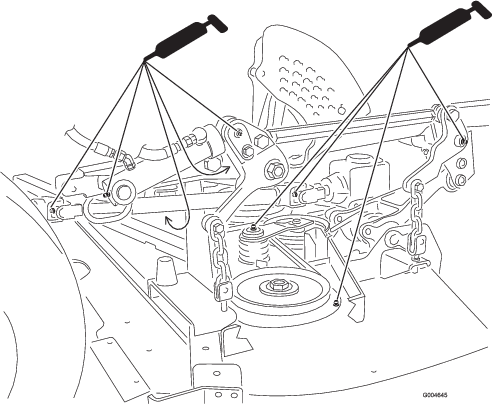

Die Maschine hat Schmiernippel, die regelmäßig mit Nr. 2 Schmierfett auf Lithiumbasis eingefettet werden müssen. Fetten Sie die Lager und Büchsen bei extrem staubigen oder schmutzigen Bedingungen täglich. Staubige und schmutzige Bedingungen können dazu führen, dass Schmutz in die Lager und Büchsen eindringt, was den Verschleiß beschleunigt. Fetten Sie die Schmiernippel ungeachtet des aufgeführten Intervalls unmittelbar nach jeder Wäsche.

1. Wischen Sie die Schmiernippel ab, um das Eindringen von Fremdkörpern in die Lager und Büchsen zu vermeiden.

2. Drücken Sie Fett in den Nippel.

3. Wischen Sie überflüssiges Fett ab.

Bild 18

Bild 19

Note: Die Lagernutzungsdauer kann durch falsches Reinigen negativ beeinflusst werden. Reinigen Sie die Einheit nicht, wenn sie heiß ist, und richten Sie keinen Hochdruckreiniger auf die Lager und Dichtungen.

1. Kuppeln Sie den Zapfwellenantrieb (ZWA) aus, lassen Sie das Fahrpedal los und aktivieren Sie die Feststellbremse.

2. Schieben Sie den Gasbedienungshebel in die LANGSAM-Stellung, stellen Sie den Motor ab, ziehen Sie den Schüssel ab und verlassen Sie den Sitz erst, wenn alle beweglichen Teile zum Stillstand gekommen sind.

3. Untersuchen Sie die Schnittkanten (Bild 21). Entfernen und schärfen Sie die Messer, wenn die Schnittkanten nicht scharf sind oder Auskerbungen aufweisen. Siehe Schärfen der Messer“(Schärfen der Messer).

4. Untersuchen Sie die Mähmesser, insbesondere den flachen Bereich (Bild 21). Wenn Sie Schäden, Verschleiß oder Rillenbildung in diesem Bereich feststellen (Bild 21), sollten Sie sofort ein neues Mähmesser einbauen.

   Gefahr

   Wenn sich das Messer abnutzen kann, bildet sich ein Schlitz zwischen dem Windflügel und dem flachen Teil des Messers. Zuletzt kann sich ein Stück des Messers lösen und aus dem Gehäuse herausgeschleudert werden. Das kann zu schweren Verletzungen bei Ihnen selbst und Unbeteiligten führen.

   • Prüfen Sie das Messer regelmäßig auf Abnutzung und Defekte.

   • Versuchen Sie nie, ein verbogenes Messer geradezubiegen oder ein zerbrochenes oder angerissenes Messer zu schweißen.

   • Tauschen Sie ein abgenutztes oder defektes Messer aus.



   Bild 21

   1. Schnittkante
   2. Flügelbereich
   3. Verschleiß/Rillenbildung
   4. Riss

1. Kuppeln Sie den Zapfwellenantrieb (ZWA) aus, lassen Sie das Fahrpedal los und aktivieren Sie die Feststellbremse.

2. Schieben Sie den Gasbedienungshebel in die LANGSAM-Stellung, stellen Sie den Motor ab, ziehen Sie den Schüssel ab und verlassen Sie den Sitz erst, wenn alle beweglichen Teile zum Stillstand gekommen sind.

3. Drehen Sie die Schnittmesser, bis die Enden nach vorne und hinten gerichtet sind (Bild 22). Messen Sie von einer ebenen Fläche bis zu den Schnittkante (Position A) der Messer (Bild 22). Notieren Sie diesen Wert.



   Bild 22

   1. Messen Sie an dieser Stelle vom Messer zur festen Oberfläche
   2. Stellung A

4. Drehen Sie das andere Ende des Messers nach vorne.

5. Messen Sie in der gleichen Stellung wie bei Schritt 3 oben von einer ebenen Fläche bis zu den Schnittkanten der Messer. Der Unterschied zwischen den in Schritt 3 und 4 erhaltenen Werten darf höchstens 3 mm betragen. Bei einem Unterschied von mehr als 3 mm ist das Messer verbogen und muss ausgetauscht werden, siehe Entfernen der Messer und Einbauen der Messer.

   Warnung:

   Ein verbogenes oder beschädigtes Messer kann brechen und Sie oder Unbeteiligte schwer verletzen oder töten.

   • Ersetzen Sie verbogene oder beschädigte Messer immer durch neue.

   • Feilen oder bilden Sie nie scharfe Auskerbungen an der Schnitt- oder Oberfläche des Messers.

Tauschen Sie das Messer aus, wenn es auf einen festen Gegenstand geprallt, und wenn es unwuchtig oder verbogen ist. Verwenden Sie nur Toro Originalersatzmesser, damit eine optimale Leistung erzielt wird, und die Maschine weiterhin den Sicherheitsbestimmungen entspricht. Ersatzmesser anderer Fabrikate können die Sicherheitsbestimmungen in Frage stellen.

1. Kuppeln Sie den Zapfwellenantrieb (ZWA) aus, lassen Sie das Fahrpedal los und aktivieren Sie die Feststellbremse.

2. Schieben Sie den Gasbedienungshebel in die LANGSAM-Stellung, stellen Sie den Motor ab, ziehen Sie den Schüssel ab und verlassen Sie den Sitz erst, wenn alle beweglichen Teile zum Stillstand gekommen sind.

3. Halten Sie das Ende des Messers mit einem stark wattierten Handschuh oder wickeln Sie einen Lappen um es herum.

4. Entfernen Sie die Messerschraube, die Antiskalpierplatte, und das Messer von der Spindelwelle, siehe Bild 25 in Einbauen der Messer.

1. Schärfen Sie die Schnittkanten an beiden Enden des Messers (Bild 23). Behalten Sie den ursprünglichen Winkel bei. Das Mähmesser behält seine Auswuchtung bei, wenn von beiden Schnittkanten die gleiche Materialmenge entfernt wird.



   Bild 23

   1. Schärfen Sie im ursprünglichen Winkel.

2. Überprüfen Sie die Auswuchtung des Schnittmessers auf einer Ausgleichsmaschine (Bild 24). Wenn das Schnittmesser in seiner horizontalen Position bleibt, ist es ausgewuchtet und kann wiederverwendet werden. Feilen Sie, wenn das Mähmesser nicht ausgewuchtet ist, vom Flügelbereich des Messers etwas Metall ab (Bild 25). Wiederholen Sie diesen Vorgang, bis das Messer ausgewuchtet ist.



   Bild 24

   1. Messer
   2. Auswuchter

1. Setzen Sie das Messer auf die Spindelwelle (Bild 25).

   Important: Der gebogene Teil des Messers muss nach oben zur Innenseite des Mähwerks zeigen, um einen guten Schnitt sicherzustellen.

2. Montieren Sie die Antiskalpierplatte und die Messerschraube (Bild 25).



   Bild 25

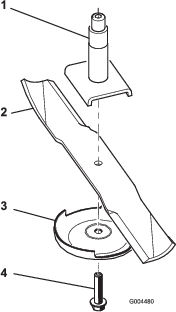

   1. Spindel
   2. Flügelbereich des Messers
   3. Antiskalpierplatte
   4. Messerschraube

3. Ziehen Sie die Messerschraube mit 115-150 Nm an.

Wenn der Schnitt über die Schnittbreite des Mähwerks ungleichmäßig ist, berichtigen Sie dies folgendermaßen:

1. Stellen Sie die Maschine auf eine ebene Fläche.

2. Stellen Sie das Mähwerk auf die gewünschte Schnitthöhe ein und den Gashebel in die LANGSAM-Stellung; stellen Sie den Motor ab, aktivieren Sie die Feststellbremse und ziehen Sie den Zündschlüssel ab.

3. Prüfen und stellen Sie den Druck der Vorder- und Hinterreifen der-Zugmaschine ein, siehe Bedienungsanleitung der Zugmaschine.

4. Prüfen auf verbogene Schnittmesser

5. Entfernen Sie die Abdeckungen von der Oberseite der Mähwerke.

6. Drehen Sie die Schnittmesser jeder Spindel, bis die Enden nach vorne und hinten gerichtet sind.

7. Messen Sie die Entfernung vom Boden bis zur vorderen Spitze der Schnittkante.

8. Stellen Sie die Klemmmuttern ein, mit denen die Mähwerkgabeln bzw. -ketten am Mähwerk befestigt sind, bis das Mähwerk nivelliert ist (Bild 26).



   Bild 26

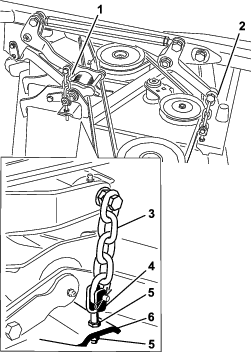

   1. Jochkette Frontmäher
   2. Jochkette Heckmäher
   3. Kette
   4. Joch
   5. Klemmmutter
   6. Mähwerk

1. Senken Sie das Mähwerk auf den Boden ab und stellen Sie den Gashebel in die LANGSAM-Stellung; stellen Sie den Motor ab, aktivieren Sie die Feststellbremse, und ziehen Sie den Zündschlüssel ab.

2. Entfernen Sie die Sicherungsmutter, Schraube, Feder und das Distanzstück, mit denen das Ablenkblech an den Drehhalterungen befestigt ist (Bild 27). Entfernen Sie defekte oder abgenutzte Ablenkbleche.



   Bild 27

   1. Schraube
   2. Distanzstück
   3. Sicherungsmutter
   4. Feder
   5. Feder eingesetzt
   6. Grasablenkblech
   7. Legen Sie das linke Hakenende der Feder hinter die Kante des Mähwerks, bevor Sie die Schraube montieren.
   8. Rechtes Hakenende der Feder

3. Legen Sie das Distanzstück und die Feder zwischen die Halterungen des Ersatzablenkbleches (Bild 27). Setzen Sie das linke J-Hakenende der Feder hinter die Kante des Mähwerks.

   Note: Achten Sie darauf, dass das linke Hakenende der Feder hinter der Mähwerkkante befestigt ist, bevor Sie die Schraube einsetzen, wie in Bild 27 abgebildet.

4. Setzen Sie die Schraube und Mutter ein. Führen Sie das rechte Hakenende der Feder um das Ablenkblech (Bild 27).

   Important: Das Ablenkblech muss sich in Position absenken lassen. Heben Sie das Ablenkblech an, um nachzuprüfen, ob es vollständig in die abgesenkte Stellung herunterfährt.
