F60-plejlplæneklipper

Note: Gem alle afmonterede dele, medmindre andet er angivet.

1. Parker maskinen på en plan flade, udkobl kraftudtaget, flyt løftearmene til den laveste position, aktiver parkeringsbremsen, sluk for motoren, og tag nøglen ud.

2. Vent, til al bevægelse standser, og lad maskinen køle af inden justering, rengøring, opbevaring eller reparation.

3. Hvis der er monteret en klippeenhed, skal den fjernes fra maskinens løftearme. Se betjeningsvejledningen til klippeenheden.

4. Sørg for, at kraftudtagsakslen er justeret korrekt. Se proceduren for justering af kraftudtagsakslen i traktionsenhedens betjeningsvejledning.

   Important: Hvis mærkningerne på drivakslen ikke er på linje med hinanden, kan der forekomme alvorlig ubalance i transmissionssystemet.

5. Hvis løftearmene til den roterende klippeenhed er monteret på traktionsenheden, skal de fjernes som følger:

   1. Løft maskinens forende, og fjern forhjulene fra maskinen. Se betjeningsvejledningen til traktionsenheden.

   2. Fjern de 2 bræddebolte og 2 møtrikker (⅜"), der fastgør sensorbeslaget til den højre løftearm (Figur 3).

   3. Fjern de 2 bolte (⅜" x 1¼"), 2 møtrikker (⅜") og 2 små tapper, der fastgør løftearmene på cylindrene (Figur 3).

   4. Fjern møtrikken og boltene, der fastgør de store tapper til løftearmene, som vist i Figur 4.

   5. Fjern løftearmene og de store tapper fra maskinstellet (Figur 5).



      Figur 3

      1. Bolt (⅜" x 1¼")
      2. Lille tap
      3. Møtrik (⅜")
      4. Bræddebolt
      5. Sensorbeslag


      Figur 4

      Set fra højre side

      1. Møtrik
      2. Stor tap
      3. Bolt


      Figur 5

      1. Løftearm
      2. Maskinstel
      3. Stor tap

Dele, der skal bruges til dette trin:

1. Monter styrehjulene til styrehjulsgaflerne som vist i Figur 6.

   Note: Brug kun det øverste hul i drivakslen. Juster ikke styrehjulets position.



   Figur 6

   1. Styrehjulsbolt
   2. Styrehjulsgaffel
   3. Leje
   4. Lejeafstandsbøsning
   5. Stor låsemøtrik

2. Monter hver styrehjulsarm på klippeenheden med 6 bræddebolte (M10) og 6 låsemøtrikker (M10) som vist i Figur 7. Tilspænd låsemøtrikkerne med et moment på 47-57 Nm.



   Figur 7

   Set fra venstre side

   1. Bræddebolt
   2. Låsemøtrik
   3. Styrehjulsarm

3. Monter styrehjulene på klippeenheden med et afstandsstykke på begge sider af styrehjulets akselnav som vist i Figur 8.

   Note: Du kan justere klippehøjdeindstillingen ved at ændre antallet af afstandsbøsninger på hver side af styrehjulets akselnav. Se Justering af klippehøjden.



   Figur 8

   1. Strammehætte
   2. Afstandsbøsninger til klippehøjde
   3. Afstandsstykke
   4. Styrehjulets akselnav
   5. Styrehjulsaksel

4. Sørg for, at skjoldet er plant. Flyt skjoldet til en plan overflade, og læg et vaterpas vandret hen over toppen af skjoldet.

5. Hvis skjoldet ikke er i vater, skal du placere afstandsstykker på styrehjulakslen, indtil det er plant.

Dele, der skal bruges til dette trin:

Brug 5 nitter til at montere beslaget og snavsafskærmningen på forakslen (Figur 9).

Figur 9

Set fra venstre side

1. Beslag
2. Snavsafskærmning
3. Nitte

Dele, der skal bruges til dette trin:

1. Løft maskinens forende, og fjern fordækkene fra maskinen. Se traktionsenhedens betjeningsvejledning.

2. Monter løftearmene og de store tapper på maskinstellet (Figur 10).



   Figur 10

   Set fra højre side

   1. Løftearm
   2. Maskinstel
   3. Stor tap

3. Fastgør den store tap til løftearmen ved hjælp af et par møtrikker og bolte som vist i Figur 11.



   Figur 11

   1. Møtrik (⅜")
   2. Stor tap
   3. Lang bolt (⅜" x 2¾")

4. Fastgør hver af cylinderstangens ender til hver løftearm med en lille tap, bolte (⅜" x 1¼") og møtrik (⅜") som vist i Figur 12.

   Note: Drej manuelt løftearmen, så den flugter med cylinderstangens ende.

5. Fastgør sensorbeslaget til den højre løftearm med 2 bræddebolte og 2 møtrikker (⅜") som vist i Figur 12.



   Figur 12

   1. Bolt (⅜" x 1¼")
   2. Lille tap
   3. Møtrik (⅜")
   4. Bræddebolt
   5. Sensorbeslag

6. Sørg for, at sensorbeslaget ikke påvirker sensoren. Se Justering af sensorbeslaget.

   Når du monterer sensorbeslaget, skal du dreje beslaget op (som vist på Figur 12), før du fastspænder det.

7. Ret klippeenheden foran maskinstellet og kraftudtagsakslen.

8. Udfør følgende trin for at montere kraftudtagsakslen på klippeenheden:

   1. Monter kraftudtagets akselgafler på klippeenhedens gearkasseaksel som vist i Figur 13.

   2. Før en unbrakomaskinskrue (⅜" x 2¼") gennem en spændeskive (⅜") og hullet i drivakslens gaffel (Figur 13), og fastgør maskinskruen med en flangelåsemøtrik (⅜").

   3. Før en unbrakomaskinskrue (⅜" x 2¼") gennem en spændeskive (⅜") og hullet i drivakslens gaffel fra den modsatte retning (Figur 13), og fastgør maskinskruen med en flangelåsemøtrik (⅜").

   4. Tilspænd gradvist låsemøtrikkerne med et moment på 61 Nm i et krydsmønster.

      Important: Sørg for, at boltene til kraftudtagsakslens gafler tilspændes med det angivne moment. Hvis boltene ikke tilspændes korrekt, kan det føre til for tidligt svigt i de vigtige dele.

      Important: Hver gang du fjerner kraftudtagsakslen fra gearkassen, skal du bruge nye maskinskruer og låsemøtrikker til at fastgøre akslen til gearkassen.

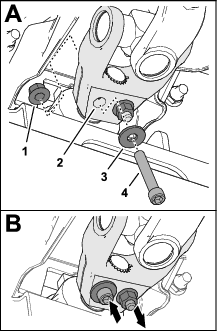

      Figur 13

      1. Flangelåsemøtrik (⅜")
      2. Drivakslens gaffel
      3. Spændeskive (⅜")
      4. Unbrakomaskinskrue (⅜" x 2¼")

9. Fastgør plejlen til løftearmene ved hjælp af løftearmenes tapper og ringstifter (Figur 30).

Dele, der skal bruges til dette trin:

Brug 6 bræddebolte (M8), 6 flangemøtrikker (M8) og flapbeslaget til at fastgøre snavskappen til akselbeslaget.

Note: Du kan fjerne et forhjul eller begge forhjul for at få nemmere adgang til området. Se afsnittet Opsætning i traktionsenhedens betjeningsvejledning for oplysninger om, hvordan du fjerner og monterer hjulene.

Figur 14

1. Flangemøtrik (M8)
2. Flapbeslag
3. Snavskappe
4. Bræddebolt (M8)

Dele, der skal bruges til dette trin:

Monter kraftudtagsafskærmningssamlingen på gearkassens overside som vist i Figur 15.

Figur 15

1. Spændeskive (⅜")
2. Skrue (⅜" x ¾")
3. Kraftudtagsafskærmningssamling

Der bør være en afstand på 6 mm mellem sensoren og sensorbeslagets plade (Figur 16).

Figur 16

1. Sensorbeslag
2. Låsemøtrikker
3. Sensor
4. Løftearm (højre side)

Hvis afstanden er forkert, skal sensorbeslaget justeres i følgende trin:

1. Løsn de låsemøtrikker, der fastgør kontakten til kontaktbeslaget, og juster, indtil afstanden mellem sensoren og sensorpladen er korrekt.

2. Tilspænd sensorlåsemøtrikkerne med et moment på 19 til 21 Nm.

Juster vægtoverførslen af redskabet. Se betjeningsvejledningen til traktionsenheden.

Sørg for, at gearkassen har den korrekte mængde olie. Se Kontrol af gearkasseolien.

Sørg for, at styrehjulsdækkene er fyldt til et tryk på 2–3,5 bar. Se Kontrol af styrehjulets dæktryk.

Smør klippeenheden før første brug. Se Smøring af klippeenheden. Hvis maskinen ikke smøres ordentligt, kan det føre til for tidligt svigt i vigtige dele.

Aktivér vendingstilstand på traktionsenhedens skærm. Se traktionsenhedens betjeningsvejledning.

Important: Brug af vendingstilstand med en udstyret plejlplæneklipper hjælper med at forhindre, at transmissionen slides for tidligt. Du skal altid have vendingstilstand aktiveret, når du bruger plejlplæneklipperen.

Note: Vendingstilstand giver dig mulighed for hurtigt at hæve plejlplæneklipperen over plænen, når du gennemfører en hurtig vending for enden af en bane (eller mens du navigerer rundt om forhindringer) uden at udkoble kraftudtaget.

Dele, der skal bruges til dette trin:

På traktionsenheder udstyret med et førerhussæt og et vejlygtesæt kan plejlplæneklipperen komme i kontakt med vejlygterne. Undgå kontakt med vejlygterne ved at montere afstandsbøsningerne, så løftearmenes bevægelse begrænses.

1. Fjern de eksisterende skruer (¼") og gummiklodserne fra chassiset under det forreste chassis (Figur 17).

   Kassér skruerne, og gem klodserne.

2. Fastgør afstandsbøsningerne og gummiklodserne til chassiset med de nye skruer (¼" x 1¼") (Figur 17).

   Spænd skruerne, indtil hovederne flugter med gummiklodserne.

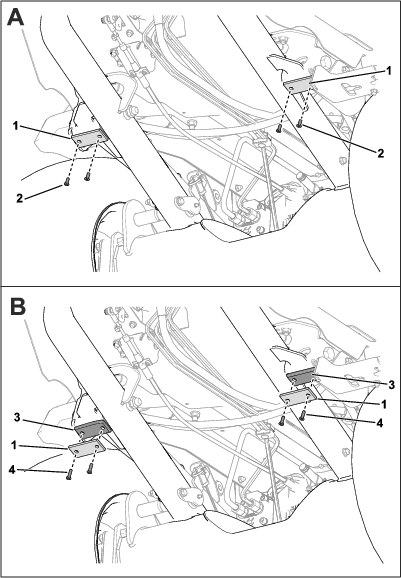

Figur 17

Flere dele af traktionsenheden er fjernet af hensyn til tydeligheden.

1. Gummiklodser
2. Eksisterende skruer (¼")
3. Afstandsbøsninger
4. Skruer (¼" x 1¼")

Der fås en række forskellige redskaber og tilbehør, som er godkendt af producenten, til brug sammen med maskinen, så den bliver bedre og mere alsidig. Kontakt en autoriseret serviceforhandler eller autoriseret producentdistributør, eller gå ind på www.Toro.com for at få en fortegnelse over alle godkendte redskaber og alt godkendt tilbehør.

Brug kun originale Toro-reservedele og tilbehør for at sikre optimal ydelse og sikre, at maskinen fortsat overholder sikkerhedscertificeringen. Reservedele og tilbehør, der er fremstillet af andre producenter, kan være farlige, og brug heraf kan gøre garantien ugyldig.

• Hold plejlskæreknivene skarpe og i god stand for at sikre god klippeydelse, minimalt strømforbrug og en klipning af god kvalitet.

• Klippeenheden svæver, så den følger underlagets konturer.

• Sørg for at sænke motorhastigheden, før du indkobler klippeenheden:

  • Traktionsenhedsmodel 31900, 31901, 31907 og 31909: Se Reduktion af motorhastigheden før indkobling af kraftudtag

  • Traktionsenhedsmodel 31902 og 31903: Se Aktivering af tilstanden Low RPM PTO Engage (lavt omdrejningstal ved indkobling af kraftudtag)

• Betjen klippeenheden ved fuld motorhastighed. Juster den fremadgående hastighed, så den passer til græsforholdene og for at undgå overbelastning af klippeenheden. Jo lavere den fremadgående hastighed er, jo bedre er klippekvaliteten og udseendet efter klipning.

Important: Sørg altid for, at klippehøjden er indstillet korrekt i henhold til disse anvisninger. Sørg for, at både justeringsgrebspladen og styrehjulsgaflens afstandsbøsninger er indstillet i henhold til tabellen. Hvis dette ikke overholdes, kan det forårsage kraftige rystelser, og at transmissionen slides for tidligt.

Note: Klippehøjden bestemmes af bagrullen og de forreste styrehjul. Knivslid, dæktryk og bøjede/beskadigede styrehjulsarme kan påvirke klippehøjdeindstillingen.

Figur 18

Enkelte dele vises ikke af hensyn til tydeligheden.

1. Klippehøjde
2. Afstandsbøsning
3. Klippehøjdejusteringsgrebsplade

1. Placer maskinen på en plan flade, hæv klippeenheden, og understøt den med donkrafte, sluk motoren, aktiver parkeringsbremsen, og tag nøglen ud af tændingen.

2. Se tabellen over klippehøjdeindstilling på klippehøjdemærkaten (Figur 19) for almindelige klippehøjdeindstillinger.



   Figur 19

   1. Monteringspositioner for klippehøjdejusteringsgrebsplade
   2. Styrehjulsgaflens afstandsbøsninger for klippehøjde

3. Juster klippehøjdejusteringsgrebspladens position ved at fjerne møtrikkerne og boltene, der fastgør pladen (Figur 20).

4. Isæt boltene på de steder, der er angivet i Figur 19, for at opnå den ønskede klippehøjde. Tilspænd møtrikkerne med et moment på 60 Nm.



   Figur 20

   1. Monteringshul "L"
   2. Monteringshul "H"
   3. Monteringshul "F"
   4. Monteringshul "E"
   5. Monteringshul "D"
   6. Monteringshul "C"
   7. Monteringshul "B"
   8. Monteringshul "A"
   9. Møtrik
   10. Bolt

5. For at justere styrehjulsgaflens position skal du fjerne klippehøjdehætterne fra de forreste styrehjulsaksler og justere mængden af afstandsbøsninger på hver side af styrehjulets akselnav (Figur 19).

   Note: Afstandsbøsninger, der er placeret over styrehjulets akselnav, mindsker klippehøjden. Afstandsstykker, der er placeret under navet, øger klippehøjden.

6. Monter klippehøjdestrammehætterne.

Important: Hvis et enkelt skæreblad beskadiges, skal både selve bladet og det modsatte blad fjernes og udskiftes som et par for at opretholde balancen.

1. Parker maskinen på en plan flade, hæv klippeenheden, aktiver parkeringsbremsen, sluk motoren, og tag nøglen ud af tændingskontakten.

2. Understøt den hævede klippeenhed med donkrafte.

3. Efterse hver skærekniv for skader og vær især opmærksom på fastgørelsesanordningerne, skærekanten og monteringshullet (Figur 21). Udskift alle beskadigede skæreknive og fastgørelsesanordninger.



   Figur 21

   1. Skærekant
   2. Monteringshul

4. Efterse hver skærekniv for overdrevent slid vha. slidlinjen (Figur 22). Når en skærekniv er slidt ned til slidlinjen, skal skærekniven udskiftes.



   Figur 22

   1. Slidlinje

5. Sørg for, at hver skæreknivsbolt er tilspændt med et moment på 45 Nm.

6. Tag fat i hver skærekniv og sørg for, at der højst er i alt 3 mm fri bevægelighed i hver retning fra rotoren. Hvis der er mere end i alt 3 mm fri bevægelse, skal skærekniven udskiftes.

7. Kontroller vægtforskellen mellem hvert par modsatte skæreknive.

   Note: Hvert par modsatte skæreknive må ikke have en vægtforskel på mere end 10 g.

Kopier denne side til daglig brug.

Fedttype: Lithiumbaseret fedt nr. 2

Udskift beskadigede smørenipler.

Se Figur 23 for at se placeringen af hvert par smørenipler på klippeenheden.

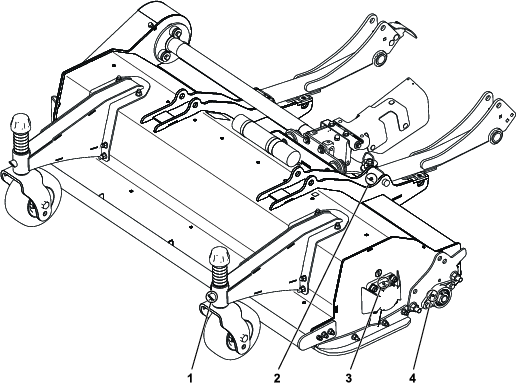

Figur 23

Set fra venstre side

1. Styrehjulsarmsnipler
2. Løftearmsnipler
3. Flangelejenipler
4. Bagrullenipler

Gearkassen er konstrueret til at køre på enten mineralolie eller syntetisk SAE 80-90-gearolie. Selvom gearkassen indeholder smøreolie, når den sendes fra fabrikken, skal oliestanden kontrolleres, før klippeenheden betjenes. Gearkassens kapacitet er 0,33 l.

1. Parker maskinen på en plan flade, sænk klippeenheden, aktiver parkeringsbremsen, sluk motoren, og tag nøglen ud.

2. Fjern ånderørsproppen, der sidder oven på gearkassen (Figur 24), og kontroller, at oliestanden er mellem påfyldningsmærkerne på den nederste del af ånderørsproppen. Hvis oliestanden er lav, skal du påfylde så megen olie, at oliestanden kommer op mellem mærkerne.



   Figur 24

   1. Påfyldningsmærker for olieniveau på ånderørsproppen

3. Monter ånderørsproppen, og tilspænd den med et moment på 9 Nm.

1. Parker maskinen på en plan flade, sænk klippeenheden, aktiver parkeringsbremsen, sluk motoren, og tag nøglen ud.

2. Placer en bakke under aftapningsproppen på gearkassen (Figur 25).

3. Fjern aftapningsproppen på den nedre venstre side af gearkassen, og dræn væsken (Figur 25).



   Figur 25

   1. Aftapningsprop

4. Monter aftapningsproppen, og tilspænd den med et moment på 20 til 27 Nm.

5. Fjern ånderørsproppen, der sidder oven på gearkassen.

6. Fyld gearkassen med den korrekte gearolie, og kontroller med jævne mellemrum, at olieniveauet ligger mellem de nederste påfyldningsmærker på ånderørsproppen. Se Kontrol af gearkasseolien.

7. Når olieniveauet ligger mellem de nederste påfyldningsmærker på ånderørsproppen, skal du montere ånderørsproppen og tilspænde den med et moment på 9 Nm.

1. Parker maskinen på en plan flade, sænk klippeenheden, aktiver parkeringsbremsen, sluk motoren, og tag nøglen ud.

2. Løsn de 4 slagbolte, der fastgør remskærmens top og bund til maskinen (Figur 26).



   Figur 26

   1. Slagbolte til remskærm


   Figur 27

   1. Styreremskivens møtrik
   2. Styreremskiveskruens møtrik

3. Løsn styreremskivens møtrik, men fjern den ikke (Figur 27).

   Note: For at løsne styreremskivens møtrik skal du holde den bolt, som fastgør den, fast på indersiden af skjoldet.

4. Juster styreremskiveskruens møtrik for at stramme remmen (Figur 27).

5. Brug en enkeltløbet spændingsmåler, og tryk ned på remmen for at kontrollere remmens spænding som følger (Figur 28):

   • Hvis remmen er ny, bør du kunne skubbe den 5 mm ned med en kraft på 6,0-6,4 kg.

   • Hvis remmen er brugt, bør du kunne skubbe den 5 mm ned med en kraft på 5,1 til 5,6 kg.



   Figur 28

   1. Rem uden kraft
   2. Remafbøjning på 5 mm

6. Juster styreremskiveskruens møtrik efter behov for at stramme eller løsne remmen.

7. Roter rotoren manuelt et par omdrejninger og kontroller remmens stramhed igen. Hvis stramheden er forkert, skal du kontrollere og justere, indtil den er korrekt.

8. Stram styreremskivens møtrik. Tilspænd med et moment til 100 Nm.

9. Monter remskærmen (Figur 26).

1. Parker maskinen på en plan flade, sænk klippeenheden, aktiver parkeringsbremsen, sluk motoren, og tag nøglen ud.

2. Fjern remskærmen (Figur 26).

3. Tilspænd de sætskruer, der fastgør konuslåsbøsningerne med et moment på 30 Nm.



   Figur 29

   1. Konuslåsbøsning
   2. Sætskruer

4. Montering af remskærm.

1. Parker maskinen på en plan flade, sænk klippeenheden, aktiver parkeringsbremsen, sluk motoren, og tag nøglen ud.

2. Kobl kraftudtagets akselgaffel fra klippeenhedens gearkasseaksel som vist i Figur 13.

   Important: Hver gang du fjerner kraftudtagsakslen fra gearkassen, skal du bruge nye maskinskruer og låsemøtrikker til at fastgøre akslen til gearkassen.

3. Fjern de fastgørelsesanordninger, der fastgør snavskappen til forakslens beslag på traktionsenheden (Figur 14).

4. Fjern de ringstifter og tapper, der fastgør klippeenheden til løftearmene (Figur 30).



   Figur 30

   1. Løftearmstap
   2. Ringstift

5. Flyt maskinen væk fra klippeenheden.

Styrehjulsarmene har bøsninger presset ind i den øverste og nederste del af røret. Efter mange driftstimer vil disse bøsninger blive slidt.

Bøsningerne kontrolleres ved at flytte styrehjulsgaflen frem og tilbage og fra side til side. Hvis styrehjulsspindlen er løs inden i bøsningerne, er bøsningerne slidte og skal udskiftes.

1. Parker maskinen på en plan flade, hæv klippeenheden, og understøt den med donkrafte, aktiver parkeringsbremsen, sluk motoren, og tag nøglen ud.

2. Fjern strammehætten, afstandsbøsningen/-bøsningerne og trykskiven fra den øverste del af styrehjulsspindlen.

3. Træk styrehjulsspindlen ud af monteringsrøret. Lad trykskiven og afstandsbøsningen/-bøsningerne sidde på bunden af spindlen.

4. Sæt en uddriver ind i den øverste eller nederste del af monteringsrøret, og driv bøsningen ud af røret (Figur 31). Driv også den anden bøsning ud af røret. Rengør rørene indvendigt for at fjerne snavs.



   Figur 31

   1. Styrehjulsarmrør
   2. Bøsninger

5. Smør indersiden og ydersiden af de nye bøsninger med fedt. Brug en hammer og en flad plade til at føre bøsningerne ind i monteringsrøret.

6. Efterse styrehjulsspindlen for slid, og udskift den, hvis den er beskadiget.

7. Skub styrehjulsspindlen gennem bøsningerne og monteringsrøret. Skub trykskiven og afstandsklodsen/-erne ind på spindlen, og monter strammehætten på styrehjulsspindlen.

1. Parker maskinen på en plan flade, hæv klippeenheden, og understøt den med donkrafte, aktiver parkeringsbremsen, sluk motoren, og tag nøglen ud.

2. Skru låsemøtrikken af bolten, der holder styrehjulsenheden fast i styrehjulsgaflen (Figur 32). Tag fat i styrehjulet, og tag bolten ud af gaflen eller drejearmen.

3. Fjern lejet fra hjulnavet, og lad bøsningsafstandsstykket falde ud (Figur 32). Fjern lejet fra den modsatte side af hjulnavet.

4. Kontroller lejer, afstandsklods og hjulnavets inderside for slid. Udskift beskadigede dele.

5. Saml styrehjulet ved at skubbe lejet ind i hjulnavet. Tryk på lejets yderste løbering, når du monterer lejerne.



   Figur 32

   1. Styrehjulsbolt
   2. Styrehjulsgaffel
   3. Lejer
   4. Lejeafstandsbøsning
   5. Stor låsemøtrik

6. Skub lejeafstandsstykket ind i hjulnavet. Skub det andet leje ind i hjulnavets åbne ende, så lejeafstandsstykket holdes fast inden i hjulnavet.

7. Monter styrehjulsenheden i styrehjulsgaflen, og fastgør den med bolten og låsemøtrikken.

Sørg for, at alle skæreknivsbolte er tilspændt med et moment på 45 Nm.

Sørg for, at alle flapper er ubeskadigede, og at de kan dreje frit. Udskift alle beskadigede flapper.

1. Sæt kraftudtagskontakten i positionen OFF (fra).

2. Parker maskinen på en plan overflade, sæt gashåndtaget i positionen for langsom motorhastighed, og aktiver parkeringsbremsen.

3. Hæv klippeenheden efter behov for at få adgang til blokeringen.

4. Sluk motoren, tag tændingsnøglen ud, og vent, til alle bevægelige dele er standset.

5. Understøt den hævede klippeenhed med donkrafte.

6. Brug en træstolpe til forsigtigt at fjerne blokeringen.

   Important: Plejlrotoren vil muligvis dreje, når du frigør blokeringen.

   Important: Undgå at bruge for stor kraft, når du fjerner blokeringen.

7. Fjern træstolpen fra klippeenheden, inden du starter motoren.

8. Reparer eller juster klippeenheden om nødvendigt.

Sørg for, at styrehjulsdækkene er fyldt til et tryk på 2–3,5 bar.

Efterse rotoren for usædvanlig vibration ved at køre klippeenheden ved fuld motorhastighed.

1. Start motoren, og flyt maskinen til et plant, åbent område uden omkringstående i nærheden.

2. Sænk klippeenheden, og aktiver parkeringsbremsen.

3. Indkobl kraftudtaget, og kør motoren ved fuld gas, mens du holder øje med eventuel usædvanlig rotorvibration.

4. Hvis rotorvibrationen er usædvanlig, skal du gøre følgende:

   1. Indstil gashåndtaget til tomgang, sluk kraftudtaget, og hæv klippeenheden.

   2. Sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset.

   3. Kontroller klippeenheden for følgende:

      • Snavs, der forhindrer rotoren eller skæreknivene i at fungere korrekt. Fjern eventuelle tilstopninger. Se Rensning af en tilstoppet rotor.

      • En beskadiget rotor eller slidte rotorlejer. Se Kontrol af rotorlejerne.

      • Manglende, beskadigede, meget slidte skæreknive eller skæreknive, der er ude af balance. Se Slibning af skæreknivene og Udskiftning af skæreknivene.

        Important: Alle modsatrettede skæreknivspar skal udvise samme niveau af slitage. Skæreknive, der er ude af balance, kan påvirke rotorens balance.

   Important: Hvis du ikke kan afhjælpe årsagen til usædvanlig rotorvibration, skal du kontakte din autoriserede Toro-forhandler.

Important: Bær handsker, når du kontrollerer rotorlejerne.

1. Flyt maskinen over på et plant underlag, og aktiver parkeringsbremsen.

2. Hæv klippeenheden, sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset.

3. Understøt klippeenheden med donkrafte.

4. Tag fat om rotoren i hver side, og kontroller, om der er overdrevet endeslør. Hvis rotoren har overdrevet endeslør, skal den muligvis udskiftes. Kontakt din autoriserede Toro-forhandler.

Efterse snavskappen for skader, og fjern eventuelt snavs, der er ophobet på snavskappen.

Brug en vinkelsliber til at slibe vinkelsliberens overflade på bagsiden af plejlskærekniven (Figur 33).

Important: Slib ikke forsiden af plejlskærekniven.

Under slibning af skærekniven skal du holde skæret helt vandret, og den vinklede overflade fladt mod jorden (Figur 33).

Brug slibemaskinen forsigtigt, og sørg for, at plejlredskabet ikke bliver varmt, da stålet ellers mister sin hårdhed.

Slib ikke skæreknivene ud over slidlinjen, der er angivet med de fem prikker (Figur 33). Sørg for, at alle plejlskæreknivene er slebet lige meget for at bevare afbalanceringen af hver rotor.

Behold en ny skærekniv som reference, og sammenlign med den under slibning.

Figur 33

1. Overflade at slibe
2. Slidindikatorer

For at opretholde balancen bør skæreknivene kun udskiftes som modstillede par eller en hel rotor ad gangen. Udskift desuden bøsningen, bolten og låsemøtrikken, når du udskifter en skærekniv. Der findes to servicesæt til skæreknivsudskiftning. Se Reservedelskataloget.

1. Løft klippeenheden, og understøt den med donkrafte.

2. Aktiver parkeringsbremsen, sluk for motoren, og tag nøglen ud.

3. Drej rotoren langsomt med hånden, så hver plejlrække er i den ønskede position, og du nemt kan tilgå dem.

4. Fjern eventuelt snavs fra bolthovedet og møtrikken, og rengør det fremspringende gevind med en stålbørste.

5. Marker bolthovedets placering, så du kan udskifte boltene fra samme side.

6. Hold om skærekniven med en klud eller en tyk handske, og fjern møtrikken, bolten, bøsningen og skærekniven (Figur 34).

   Note: Hvis det er nødvendigt, kan gevindet påføres olie for at gøre møtrikken nemmere at fjerne.



   Figur 34

   1. Møtrik
   2. Bolt
   3. Bøsning
   4. Skærekniv

7. Kasser skærekniven, bøsningen, møtrikken og bolten.

8. Monter en ny skærekniv og bøsning med en ny møtrik og skæreknivsbolt (Figur 34).

   Note: Vær opmærksom på bolthovedets positionsmarkeringer, og kontroller, at du placerer bolten i samme retning.

9. Tilspænd fastgørelsesanordningerne med et moment på 45 Nm.

Fjern ophobning af græs under klippeenheden hver dag.

1. Parker maskinen på en plan flade, hæv klippeenheden til positionen TRANSPORT, aktiver parkeringsbremsen, sluk for motoren, og tag nøglen ud.

2. Rengør omhyggeligt klippeenhedens underside med vand.
