F60 szárzúzós fűnyíró

Note: Ellenkező utasítás híján őrizzen meg minden eltávolított alkatrészt.

1. Parkoljon le sík talajon, kapcsolja ki az erőleadó tengelyt, állítsa az emelőkarokat a legalacsonyabb helyzetbe, húzza be a rögzítőféket, állítsa le a motort és vegye ki az indítókulcsot.

2. Várja meg, amíg minden mozgás leáll, és a gép lehűl, mielőtt beállítást, tisztítást, tárolást vagy javítást végezne.

3. Ha a gépen van nyíróegység, szerelje azt le a munkagép emelőkarjairól, lásd a meglévő nyíróegység kezelői kézikönyvét.

4. Ügyeljen az erőleadó tengely megfelelő helyzetére; tekintse át az erőleadó tengely beállítási eljárását a vontatóegység kezelői kézikönyvében.

   Important: Amennyiben az erőleadó tengelyen a jelzések nem egymásra mutatnak, súlyos kiegyenlítetlenség jöhet létre a hajtásrendszerben.

5. Ha a vontatóegységre fel vannak szerelve a forgó nyíróegység emelőkarjai, távolítsa el azokat az alábbi módon:

   1. Emelje fel a munkagép elejét, és szerelje le róla az első kerekeket, lásd a vontatóegység kezelői kézikönyvét.

   2. Távolítsa el a jeladótartó konzolt a jobb emelőkarhoz rögzítő 2 kapupántcsavart és 2 anyát (⅜") (Ábra 3).

   3. Távolítsa el az emelőkarokat a munkahengerekhez rögzítő 2 csavart (⅜ × 1¼˝), 2 anyát (⅜˝) és 2 kis csapot (Ábra 3).

   4. Távolítsa el a nagy csapokat az emelőkarokhoz rögzítő anyákat és csavarokat a Ábra 4 alapján.

   5. Távolítsa el az emelőkarokat és a nagy csapokat a gépvázról (Ábra 5).



      Ábra 3

      1. Csavar (⅜ × 1¼")
      2. Kis csap
      3. Anya (⅜")
      4. Kapupántcsavar
      5. Jeladótartó konzol


      Ábra 4

      A képen a gép jobb oldala látható.

      1. Anya
      2. Nagy csap
      3. Csavar


      Ábra 5

      1. Emelőkar
      2. Gépváz
      3. Nagy csap

Ehhez az eljáráshoz szükséges alkatrészek:

1. Szerelje be a kerekeket az önbeálló villa ágai közé a Ábra 6 szerint.

   Note: Csak a felső keréktengelyfuratokat használja; ne módosítsa az önbeálló kerék helyzetét.



   Ábra 6

   1. Kerékcsavar
   2. Önbeálló villa
   3. Csapágy
   4. Csapágytávtartó
   5. Nagy rögzítőanya

2. Szerelje fel az önbeállókerék-konzolokat a vágóegységre a 6 kapupántcsavar (M10) és 6 rögzítőanya (M10) segítségével a Ábra 7 szerint; húzza meg a rögzítőanyákat 47–57 Nm nyomatékkal.



   Ábra 7

   A képen a nyíróegység bal oldala látható.

   1. Kapupántcsavar
   2. Rögzítőanya
   3. Önbeállókerék-konzol

3. Szerelje fel az önbeálló kerekeket a vágóegységre úgy, hogy az önbeálló tengelyen az agy mindkét oldalán legyen alátét a Ábra 8 szerint.

   Note: A vágásmagasság beállításához csoportosítsa át a távtartókat az önbeálló tengely agy két oldalán, lásd: A vágásmagasság beállítása.



   Ábra 8

   1. Rögzítősapka
   2. Vágásmagasság-távtartók
   3. Alátét
   4. Önbeálló tengely agya
   5. Önbeálló tengely

4. Ellenőrizze a nyíróasztal vízszintes helyzetét; állítsa a nyíróasztalt vízszintes felületre, és tegyen vízszintmérőt keresztben a nyíróasztal tetejére.

5. Ha a nyíróasztal nincs vízszintben, helyezze át az önbeálló tengelyen a megfelelő számú távtartót.

Ehhez az eljáráshoz szükséges alkatrészek:

Rögzítse 5 popszegecs segítségével a konzolt és a hulladékterelő lemezt az első tengelyhez (Ábra 9).

Ábra 9

A képen a nyíróegység bal oldala látható.

1. Konzol
2. Hulladékterelő lemez
3. Popszegecs

Ehhez az eljáráshoz szükséges alkatrészek:

1. Emelje fel a munkagép elejét, és szerelje le róla az első kerekeket, lásd a vontatóegység kezelői kézikönyvét.

2. Szerelje fel az emelőkarokat és a nagy csapokat a gépvázra (Ábra 10).



   Ábra 10

   A képen a gép jobb oldala látható.

   1. Emelőkar
   2. Gépváz
   3. Nagy csap

3. Rögzítse a nagy csapot az emelőkarhoz az anyával és a csavarral a Ábra 11 alapján.



   Ábra 11

   1. Anya (⅜")
   2. Nagy csap
   3. Hosszú csavar (⅜ × 2¾")

4. Rögzítse az egyes munkahengerrúdvégeket az emelőkarokhoz a kis csapok, a csavarok (⅜ × 1¼˝) és az anyák (⅜˝) segítségével a Ábra 12 szerint.

   Note: Fordítsa el kézzel az emelőkart, összeigazítva azt a munkahengerrúd végével.

5. Szerelje fel a jeladótartó konzolt a jobb emelőkarra a 2 kapupántcsavar és 2 anya (⅜") segítségével, lásd: Ábra 12.



   Ábra 12

   1. Csavar (⅜ × 1¼")
   2. Kis csap
   3. Anya (⅜")
   4. Kapupántcsavar
   5. Jeladótartó konzol

6. Ügyeljen arra, hogy a jeladótartó konzol ne érjen az érzékelőhöz, lásd: A jeladótartó konzol helyzetének beállítása.

   A jeladótartó konzol felszerelésekor forgassa azt el felfelé (lásd: Ábra 12).

7. Igazítsa össze a gépváz előtti nyíróegységet az erőleadó tengellyel.

8. Az erőleadó tengely nyíróegységhez kapcsolása:

   1. Húzza az erőleadó tengely kengyelét a nyíróegység hajtóművének tengelyére, lásd: Ábra 13.

   2. Dugjon át egy alátéttel (⅜") ellátott imbuszcsavart (⅜" × 2¼") a kardántengely kengyelének furatán (Ábra 13), és rögzítse a peremes önzáró anyával (⅜").

   3. Dugjon át egy alátéttel (⅜") ellátott imbuszcsavart a kardántengely kengyelének furatán az ellenkező oldalról (Ábra 13), és rögzítse a peremes önzáró anyával (⅜").

   4. Húzza meg felváltva fokozatosan az önzáró anyákat 61 Nm nyomatékkal.

      Important: Húzza meg az erőleadó tengely kengyelének csavarjait a megadott nyomatékkal. Amennyiben a csavarok meghúzása nem az előírásoknak megfelelően történik, a kritikus alkatrészek idő előtt meghibásodhatnak.

      Important: Ha az erőleadó tengelyt el kell távolítani a hajtóműről, az ismételt rögzítéséhez használjon mindig új imbuszcsavarokat és önzáró anyákat.



      Ábra 13

      1. Peremes önzáró anya (⅜")
      2. A kardántengely kengyele
      3. Alátét (⅜")
      4. Imbuszcsavar (⅜" × 2¼")

9. Rögzítse a szárzúzót az emelőkarokhoz az emelőkarcsapok és a biztosítócsapok segítségével (Ábra 30).

Ehhez az eljáráshoz szükséges alkatrészek:

Szerelje fel a hordalékfogót a tengelykonzolra a 6 kapupántcsavar (M8), 6 peremes anya (M8) és a terelőlap-rögzítő segítségével.

Note: A területhez való könnyebb hozzáférés érdekében az egyik vagy mindkét első kerék leszerelhető. A kerekek le- és felszerelésével kapcsolatban lásd a vontatóegység üzembe helyezéséről szóló részt a kezelői kézikönyvben.

Ábra 14

1. Peremes anya (M8)
2. Terelőlap-rögzítő
3. Védőszoknya
4. Kapupántcsavar (M8)

Ehhez az eljáráshoz szükséges alkatrészek:

Szerelje fel az erőleadó tengely burkolatát a hajtómű tetejére, lásd: Ábra 15.

Ábra 15

1. Alátét (⅜")
2. Csavar (⅜ × ¾˝)
3. Az erőleadó tengely burkolata

Az érzékelő és a jeladótartó konzol között 6 mm távolságnak kell lennie (Ábra 16).

Ábra 16

1. Jeladótartó konzol
2. Önzáró anyák
3. Érzékelő
4. Emelőkar (jobb oldali)

Ha a távolság nem megfelelő, állítsa be a jeladótartó konzol helyzetét az alábbi lépéseket elvégezve:

1. Lazítsa meg az érzékelőt a konzolhoz rögzítő anyákat, majd állítsa be úgy az érzékelőt, hogy megfelelő távolság jöjjön létre közte és a jeladótartó konzol között.

2. Húzza meg az érzékelőt rögzítő anyákat 19–21 Nm nyomatékkal.

Állítsa be a munkaeszköz teherátadását, lásd a vontatóegység kezelői kézikönyvét.

Ellenőrizze, hogy a hajtóműben megfelelő mennyiségű-e a kenőanyag, lásd: A hajtómű kenőanyagának ellenőrzése.

Gondoskodjon arról, hogy az önbeálló kerekek gumiabroncsában 2–3,5 bar legyen a légnyomás, lásd: Az önbeálló kerekek gumiabroncsnyomásának ellenőrzése.

Az első használat előtt végezze el a nyíróegység zsírzását, lásd: A nyíróegység kenése. Amennyiben a gépet nem megfelelően kenik, a kritikus alkatrészek idő előtt meghibásodhatnak.

A fordulás üzemmód bekapcsolásához használja a vontatóegység kijelzőjét, lásd a vontatóegység kezelői kézikönyvét.

Important: Felszerelt szárzúzós fűnyíró esetén a fordulás üzemmód használata segít megelőzni a hajtáslánc korai elhasználódását. A szárzúzóval történő fűnyírás során használja mindig a fordulás üzemmódot.

Note: A fordulás üzemmód lehetővé teszi a szárzúzós fűnyírónak az erőleadó tengely kikapcsolása nélküli gyors gyep fölé emelését, amikor gyors fordulót végez a fűnyírási rend végén (vagy akadályokat kerül meg).

Ehhez az eljáráshoz szükséges alkatrészek:

Fülkével és közútivilágítás-készlettel felszerelt vontatóegységek esetén a szárzúzós fűnyíró hozzáérhet a közúti lámpákhoz. A közúti lámpák épsége érdekében szerelje be a távtartókat, hogy korlátozza az emelőkarok kitérését.

1. Távolítsa el az alváz elejénél alul található csavarokat (¼") és gumipárnákat az alvázról (Ábra 17).

   A csavarokat selejtezze, a párnákat tartsa meg.

2. Rögzítse az új csavarokkal (¼ × 1-¼") a távtartókat és a párnákat az alvázhoz (Ábra 17).

   Húzza meg annyira a csavarokat, hogy a csavarfejek besüllyedjenek a gumipárnákba.

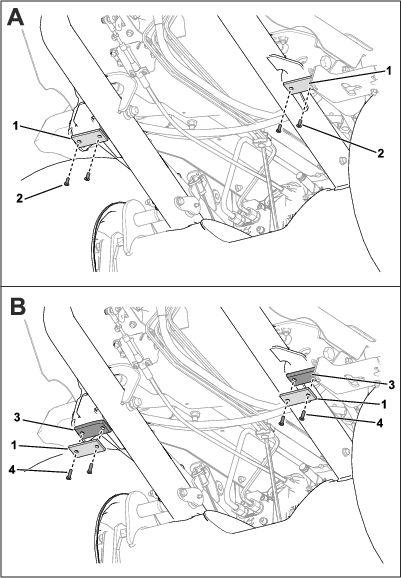

Ábra 17

A jobb láthatóság érdekében a vontatóegység néhány alkatrésze nem szerepel az ábrán.

1. Gumipárnák
2. Meglévő csavarok (¼")
3. Távtartók
4. Csavarok (¼ × 1-¼")

A géphez a Toro által jóváhagyott tartozékok és munkagépek széles választéka kapható, melyek javítják és bővítik a gép képességeit. A jóváhagyott tartozékok és munkagépek listájáért forduljon hivatalos márkaszervizhez, hivatalos Toro-forgalmazóhoz, vagy látogasson el a www.Toro.com webhelyre.

Az optimális teljesítmény és a gép biztonsági tanúsítványának fenntartása érdekében csak eredeti Toro-pótalkatrészeket és -tartozékokat használjon. A más által gyártott pótalkatrészek és tartozékok használata veszélyes lehet, és emellett a jótállást is érvénytelenítheti.

• Gondoskodjon a szárzúzó kések megfelelő élességéről és jó állapotáról, hogy biztosítsa a megfelelő vágási teljesítményt, a minimális energiafogyasztást és a jó vágásminőséget.

• A nyíróegység lebegve követi a talajkontúrt.

• A nyíróegység bekapcsolása előtt ellenőrizze, hogy csökkentette-e a motorfordulatszámot:

  • 31900, 31901, 31907 és 31909 típusú vontatóegység esetén lásd: A motorfordulatszám csökkentése az erőleadó tengely bekapcsolása előtt

  • 31902 és 31903 típusú vontatóegység esetén lásd: Az erőleadó tengely bekapcsolása csökkentett fordulatszámon üzemmód bekapcsolása

• Működtesse a nyíróegységet maximális motorfordulatszámon. Válassza meg úgy a sebességet, hogy az megfeleljen a fűnyírási feltételeknek és ne terhelje túl a nyíróegységet. Minél alacsonyabb a sebesség, annál jobb lesz a vágásminőség és a terep fűnyírás utáni kinézete.

Important: A vágásmagasságot mindig az alábbi utasítások szerint állítsa be. A beállítólemez és az önbeálló villa távtartói egyaránt a táblázat szerint legyenek beállítva. Ennek elmulasztása a hajtáslánc korai elhasználódásával járhat, és erős rezgéseket okozhat.

Note: A vágásmagasságot a hátsó henger és az első önbeálló kerekek határozzák meg. A vágásmagasságot befolyásolhatja a kés kopása, a gumiabroncsok nyomása és az elgörbült/károsodott önbeállókerék-konzolok.

Ábra 18

Egyes alkatrészek a jobb láthatóság érdekében nem szerepelnek a képen.

1. Vágásmagasság
2. Távtartó
3. Vágásmagasság-beállító lemez

1. Álljon a géppel sík felületre, engedje le a nyíróegységet, és támassza alá emelőállványokkal. Állítsa le a motort, húzza be a rögzítőféket, és vegye ki a kulcsot a gyújtáskapcsolóból.

2. A gyakoribb értékekkel kapcsolatban lásd a vágásmagasság címkén (Ábra 19) található vágásmagasság-beállítási táblázatot.



   Ábra 19

   1. A vágásmagasság-beállító lemez rögzítési helyzetei
   2. Az önbeálló villa vágásmagasság-távtartóinak elhelyezése

3. A vágásmagasság-beállító lemez átállításához távolítsa el a lemezt rögzítő anyákat és csavarokat (Ábra 20).

4. Szerelje be a csavarokat a Ábra 19 szerint a kívánt vágásmagassághoz; húzza meg az anyákat 60 Nm nyomatékkal.



   Ábra 20

   1. L” rögzítőfurat
   2. H” rögzítőfurat
   3. F” rögzítőfurat
   4. E” rögzítőfurat
   5. D” rögzítőfurat
   6. C” rögzítőfurat
   7. B” rögzítőfurat
   8. A” rögzítőfurat
   9. Anya
   10. Csavar

5. Az önbeálló villa helyzetének beállításához távolítsa el a rögzítősapkákat az első önbeálló tengelyekről, és helyezze fel a megfelelő számú távtartót az önbeálló tengely agyának mindkét oldalára (Ábra 19).

   Note: A távtartóknak az agy felső oldalára történő helyezése növeli, az agy alá történő helyezésük pedig csökkenti a vágásmagasságot.

6. Szerelje fel a rögzítősapkákat.

Important: Ha egy kés károsodott, a vele szemben lévő párjával együtt cserélje le, hogy megmaradjon az egyensúly.

1. Parkolja le a gépet sík talajon, emelje fel a nyíróegységet, húzza be a rögzítőféket, állítsa le a motort, és vegye ki az indítókulcsot.

2. Támassza alá emelőállványokkal a felemelt nyíróegységet.

3. Vizsgálja meg mindegyik kés épségét, különös tekintettel a kötőelemekre, a vágóélre és a rögzítőfuratra (Ábra 21). Minden károsodott kést és kötőelemet cseréljen ki.



   Ábra 21

   1. Vágóél
   2. Rögzítőfurat

4. Vizsgáljon meg minden kést jelentős kopás szempontjából a kopásjelző vonal segítségével (Ábra 22). Ha egy kés a kopásjelző vonalig elkopott, cserélje ki.



   Ábra 22

   1. Kopásjelző vonal

5. Mindegyik késcsavart húzza meg 45 Nm nyomatékkal.

6. Ragadjon meg egyenként minden kést, és ellenőrizze, hogy egyik irányban sem mozdul el összesen 3 mm-nél jobban a forgórészen. Ha az elmozdulás meghaladja az összesen 3 mm-t, cserélje ki a kést.

7. Ellenőrizze minden, egymással szemben álló késpár tömegkülönbségét.

   Note: A szemben lévő késpárok megengedett tömegkülönbsége 10 g.

Rendszeres használatához másolja le az oldalt.

A kenőzsír típusa: 2-es sz. lítiumos kenőzsír

Cserélje ki a károsodott zsírzószemeket.

A nyíróegységen található zsírzószemek elhelyezkedését a Ábra 23 mutatja.

Ábra 23

A képen a nyíróegység bal oldala látható.

1. Az önbeállókerék-konzol zsírzószeme
2. Az emelőkar zsírzószeme
3. A peremcsapágy zsírzószeme
4. A hátsó henger zsírzószeme

A hajtómű kőolaj alapú és szintetikus SAE 80W–90 hajtómű-kenőanyaggal is működtethető. Bár a hajtóművet gyárilag feltöltik kenőolajjal, a nyíróegység működtetése előtt ellenőrizze a szintet. A hajtómű kapacitása 0,33 l.

1. Parkolja le a gépet sík talajon, engedje le a nyíróegységet, húzza be a rögzítőféket, állítsa le a motort és vegye ki az indítókulcsot.

2. Távolítsa el a szellőzőcsavart a hajtómű tetejéből (Ábra 24), és győződjön meg arról, hogy a kenőolaj szintje a szellőzőcsavar jelölései között látható. Ha a kenőanyag szintje alacsony, töltsön be annyit, hogy a szintje a jelölések közé kerüljön.



   Ábra 24

   1. Olajszint jelzések a szellőzőcsavaron

3. Szerelje be a szellőzőcsavart, és húzza meg 9 Nm nyomatékkal.

1. Parkolja le a gépet sík talajon, engedje le a nyíróegységet, húzza be a rögzítőféket, állítsa le a motort és vegye ki az indítókulcsot.

2. Helyezzen el egy edényt a hajtómű leeresztőcsavarja alatt (Ábra 25).

3. Szerelje ki a hajtómű alsó részéből bal oldalt a leeresztőcsavart, és ürítse le a folyadékot (Ábra 25).



   Ábra 25

   1. Leeresztőcsavar

4. Szerelje be a leeresztőcsavart, és húzza meg 20–27 Nm nyomatékkal.

5. Távolítsa el a szellőzőcsavart a hajtómű tetejéből.

6. Töltse fel a hajtóművet a megfelelő kenőanyaggal, rendszeresen ellenőrizve közben, hogy a kenőanyag szintje a szellőzőcsavar alsó szintjelzési közé került-e, lásd: A hajtómű kenőanyagának ellenőrzése.

7. Ha a kenőanyag szintje a szellőzőcsavar alsó szintjelzési között látható, szerelje be a szellőzőcsavart, és húzza meg 9 Nm nyomatékkal.

1. Parkolja le a gépet sík talajon, engedje le a nyíróegységet, húzza be a rögzítőféket, állítsa le a motort és vegye ki az indítókulcsot.

2. Lazítsa meg a 4 elveszíthetetlen csavart, amelyek a szíjburkolat felső és alsó részét a géphez rögzítik (Ábra 26).



   Ábra 26

   1. Szíjburkolat elveszíthetetlen csavarjai


   Ábra 27

   1. Feszítőtárcsa-anya
   2. Feszítőcsapanya

3. Lazítsa meg a feszítőtárcsa-anyát de ne szerelje le (Ábra 27).

   Note: A feszítőtárcsa-anya meglazításához meg kell tartania a csavart a nyíróasztal belső oldalán, amelyre az anyát felszerelték.

4. A szíjfeszesség beállítása a feszítőcsapanyával történik (Ábra 27).

5. A szíjfeszesség ellenőrzéséhez nyomja be az ékszíjat szíjfeszességmérővel az alábbi módon (Ábra 28):

   • Új ékszíjnál 6,0–6,4 kg tömegnek megfelelő erő esetén 5 mm-nek kell lennie a benyomódásnak.

   • Használt ékszíjnál már 5,1–5,6 kg tömeg által kifejtett erő is 5 mm benyomódást eredményez.



   Ábra 28

   1. Az ékszíj helyzete benyomás nélkül
   2. Az ékszíj benyomódása 5 mm

6. Az ékszíj feszítéséhez vagy lazításához állítson a feszítőcsapanyán.

7. Forgassa el kézzel a forgórészt néhány fordulatnyit, és ellenőrizze újra a szíjfeszességet; ha az nem megfelelő, állítson rajta, majd ellenőrizze újra, amíg megfelelő nem lesz.

8. Húzza meg a feszítőtárcsa anyáját 100 Nm nyomatékkal.

9. Szerelje fel a szíjburkolatot (Ábra 26).

1. Parkolja le a gépet sík talajon, engedje le a nyíróegységet, húzza be a rögzítőféket, állítsa le a motort és vegye ki az indítókulcsot.

2. Távolítsa el az ékszíjburkolatot (Ábra 26).

3. Húzza meg a kúpos rögzítés perselyeinek rögzítőcsavarjait 30 Nm nyomatékkal.



   Ábra 29

   1. Kúpos rögzítés perselye
   2. Rögzítőcsavarok

4. Szerelje fel a szíjburkolatot.

1. Parkolja le a gépet sík talajon, engedje le a nyíróegységet, húzza be a rögzítőféket, állítsa le a motort és vegye ki az indítókulcsot.

2. Válassza le az erőleadó tengely kengyelét a nyíróegység hajtóművének tengelyéről, lásd: Ábra 13.

   Important: Ha az erőleadó tengelyt el kell távolítani a hajtóműről, az ismételt rögzítéséhez használjon mindig új imbuszcsavarokat és önzáró anyákat.

3. Távolítsa el a hordalékfogót a vontatóegység első tengelykonzoljához rögzítő kötőelemeket (Ábra 14).

4. Távolítsa el a biztosítócsapokat és a nyíróegységet az emelőkarokhoz rögzítő csapokat (Ábra 30).



   Ábra 30

   1. Emelőkarcsap
   2. Biztosítócsap

5. Álljon odébb a géppel a nyíróegységtől.

Az önbeállókerék-konzolok csövébe (az agyba) felül és alul perselyek préselődnek, amelyek sok üzemórányi használat után elkopnak.

A perselyek ellenőrzéséhez mozgassa meg az önbeálló villát előre és hátra, illetve oldalirányba. Ha az önbeálló tengely laza a perselyeken belül, a perselyek kopottak; ki kell őket cserélni.

1. Parkolja le a gépet sík talajon, emelje fel és támassza alá emelőállványokkal a nyíróegységet, húzza be a rögzítőféket, állítsa le a motort és vegye ki az indítókulcsot.

2. Távolítsa el a rögzítősapkát, a távtartó(ka)t és a nyomóalátétet az önbeálló tengely tetejéről.

3. Húzza ki az önbeálló tengelyt a tartócsőből. A nyomóalátét és a távtartók maradjanak a tengely alján.

4. Helyezzen egy csapszeget a rögzítőcső tetejére vagy aljára, és kalapálja ki a perselyt a csőből (Ábra 31). Kalapálja ki a másik perselyt is a csőből. Tisztítsa meg a csövek belsejét a szennyeződések eltávolításához.



   Ábra 31

   1. Önbeálló kar csöve
   2. Perselyek

5. Kenje meg zsírral az új perselyek belsejét és külsejét. Kalapács és egy lapos lemez segítségével szerelje be a perselyeket a tartócsőbe.

6. Keressen kopást az önbeálló tengelyen, és cserélje ki, ha károsodott.

7. Tolja át az önbeálló tengelyt a perselyeken és a rögzítőcsövön, csúsztassa a nyomóalátétet és a távtartó(ka)t a tengelyre, majd szerelje fel a rögzítősapkát az önbeálló tengelyre.

1. Parkolja le a gépet sík talajon, emelje fel és támassza alá emelőállványokkal a nyíróegységet, húzza be a rögzítőféket, állítsa le a motort és vegye ki az indítókulcsot.

2. Távolítsa el a rögzítőanyát az önbeálló kereket az önbeálló villa ágai között tartó csavarról (Ábra 32). Ragadja meg az önbeálló kereket, majd csúsztassa ki a csavart a villából vagy önbeállókerék-konzolból.

3. Távolítsa el a csapágyat a kerékagyról, és hagyja, hogy a csapágy távtartója kiessen (Ábra 32). Távolítsa el a csapágyat a kerékagy másik oldaláról.

4. Ellenőrizze a csapágyakat, a távtartót, illetve a kerékagy belsejét kopás szempontjából. Cserélje ki a sérült alkatrészeket.

5. Az önbeálló kerék összeszereléséhez nyomja be a csapágyat a kerékagyba. A csapágyak beszerelésekor a csapágy külső gyűrűjét nyomja.



   Ábra 32

   1. Kerékcsavar
   2. Önbeálló villa
   3. Csapágyak
   4. Csapágytávtartó
   5. Nagy rögzítőanya

6. Csúsztassa a csapágy távtartóját a kerékagyra. Nyomja a másik csapágyat a kerékagy nyitott végébe, hogy az közrefogja a csapágytávtartót a kerékagyban.

7. Szerelje be az önbeállókerék-egységet az önbeálló villába, majd rögzítse a csavar és a rögzítőanya segítségével.

Mindegyik késcsavart húzza meg 45 Nm nyomatékkal.

Ellenőrizze az összes csappantyú épségét és akadálymentes elfordulását; cseréljen ki minden sérült csappantyút és pótolja a hiányzókat.

1. Állítsa az erőleadó tengely kapcsolóját KIKAPCSOLT helyzetbe.

2. Parkolja le a gépet sík terepen, állítsa a gázkart lassú motorfordulatszámra, és húzza be a rögzítőféket.

3. Emelje meg szükség szerint a nyíróegységet, hogy hozzáférjen az elakadáshoz.

4. Állítsa le a motort, vegye ki a kulcsot, és várja meg, amíg leáll az összes mozgó alkatrész.

5. Támassza alá emelőállványokkal a felemelt nyíróegységet.

6. Piszkálja ki óvatosan bottal az elakadást okozó hulladékot.

   Important: Az elakadás megszüntetésekor a szárzúzó forgórész forogni kezdhet.

   Important: Ne fejtsen ki túlzott erőt az elakadás megszüntetése során.

7. A motor beindítása előtt távolítsa el a botot a vágóegységből.

8. Végezze el szükség szerint a nyíróegység javítását vagy beállítását.

Gondoskodjon arról, hogy az önbeálló kerekek gumiabroncsában 2–3,5 bar legyen a légnyomás.

A szokatlan rezgések ellenőrzése érdekében járassa a nyíróegységet teljes gázon.

1. Indítsa be a motort, és vezesse a gépet sík, nyílt területre, ahol senki nem tartózkodik a közelben.

2. Engedje le a nyíróegységet, és húzza be a rögzítőféket.

3. Kapcsolja be az erőleadó tengelyt, járassa a motort teljes gázon, közben figyelje, hogy nem észleli-e a forgórész szokatlan rezgését.

4. Ha a forgórész szokatlan rezgését észleli, végezze el a következőket:

   1. Állítsa a gázkart alapjáratra, kapcsolja ki az erőleadó tengelyt, és emelje fel le a nyíróegységet.

   2. Állítsa le a motort, vegye ki a kulcsot, és várja meg, amíg leáll az összes mozgó alkatrész.

   3. Ellenőrizze a nyíróegységet az alábbiak szempontjából:

      • A forgórész vagy a kések megfelelő működését hulladék gátolja, amelyet el kell távolítani, lásd: Forgórész-elakadás megszüntetése.

      • Sérült forgórész vagy forgórészcsapágy, lásd: A forgórészcsapágyak ellenőrzése.

      • Hiányzó, károsodott, kiegyensúlyozatlan vagy jelentősen kopott kések, lásd: A kések élezése és A kések cseréje.

        Important: Az egymással szemben lévő kések kopásának egyformának kell lennie; az egyenlőtlenül kopott kések ronthatják a forgórész egyensúlyát.

   Important: Ha nem tudja kiküszöbölni a forgórész szokatlan rezgésének okát, forduljon a hivatalos Toro-forgalmazóhoz.

Important: A forgórészcsapágyak ellenőrzése során viseljen védőkesztyűt.

1. Parkolja le a gépet sík talajon, és húzza be a rögzítőféket.

2. Emelje fel a nyíróegységet, állítsa le a motort, vegye ki a kulcsot, és várja meg, amíg leáll az összes mozgó alkatrész.

3. Támassza alá emelőállványokkal a nyíróegységet.

4. Ragadja meg a forgórészt mindkét végénél és ellenőrizze, nincs-e túl nagy játéka; ha túl nagy játékot észlel, a forgórészt esetleg cserélni kell; forduljon a hivatalos Toro-forgalmazóhoz.

Ellenőrizze szemrevételezéssel a hordalékfogót sérülés szempontjából, és távolítson el róla minden felgyűlt hulladékot.

Használjon sarokköszörűt a szárzúzó kés hátoldalán levő, ferdére köszörült felület élezéséhez (Ábra 33).

Important: Ne végezzen köszörülést a szárzúzó kés homlokfelületén.

A kés köszörülése során a vágóél legyen tökéletesen vízszintes helyzetben, a ferde felület pedig álljon párhuzamosan a talajjal (Ábra 33).

Használja finoman a sarokköszörűt ügyelve arra, hogy a szárzúzó ne forrósodjon fel; az acél egyébként kilágyulhat.

A késeket ne élezze túl a kopásjelző vonalon, amelyet az 5 pont jelez (Ábra 33). Élezze meg egyformán az összes szárzúzó kést, hogy minden forgórésznél megmaradjon az egyensúly.

Legyen kéznél egy új kés, használja azt referenciaként a köszörülés során.

Ábra 33

1. Köszörülendő felület
2. Kopásjelzők

Az egyensúly fenntartása érdekében mindig a szemben lévő párjukkal együtt cserélje a késeket, vagy cserélje egyszerre a teljes forgórészt. Kés cseréjekor cserélje ki egyidejűleg a perselyt, a csavart és a rögzítőanyát is. A késcseréhez 2 szervizkészlet is kapható, lásd az Alkatrész-katalógust.

1. Emelje meg a nyíróegységet és támassza alá emelőállványokkal.

2. Húzza be a rögzítőféket, állítsa le a motort és vegye ki az indítókulcsot.

3. Forgassa meg lassan kézzel a forgórészt, hogy minden sor szárzúzó a kívánt helyzetbe kerüljön és hozzáférhető legyen.

4. Távolítson el minden lerakódást a csavarfejről és az anyáról, majd tisztítsa meg a kilátszó csavarmeneteket drótkefével.

5. Jelölje meg a csavarfej helyzetét, hogy a csavarok ugyanarra az oldalra kerüljenek vissza.

6. Fogja meg a kést egy ronggyal vagy vastagon párnázott kesztyűvel, távolítsa el az anyát, a csavart, a perselyt és a kést (Ábra 34).

   Note: Szükség szerint kenje meg a menetek közé hatoló olajjal a csavart, hogy az anya könnyebben lejöjjön.



   Ábra 34

   1. Anya
   2. Csavar
   3. Persely
   4. Kés

7. A kést, a perselyt, az anyát és a csavart selejtezze.

8. Szerelje fel az új kést és perselyt új anyával és késcsavarral (Ábra 34).

   Note: Ügyeljen a csavarfej helyzetének jelölésére, hogy ugyanabból az irányból kerüljön a helyére a csavar.

9. Húzza meg a kötőelemeket 45 Nm nyomatékkal.

Távolítsa el naponta a felgyűlt füvet a nyíróegység aljáról.

1. Parkoljon le sík talajon, emelje fel a nyíróegységet VONULáSI helyzetbe, húzza be a rögzítőféket, állítsa le a motort, és vegye ki az indítókulcsot.

2. Tisztítsa ki alaposan a nyíróegység alsó részét vízzel.
