Kosilica mlatilica F60

Note: Sačuvajte sve uklonjene delove ako nije drugačije napomenuto.

1. Parkirajte mašinu na ravnoj površini, deaktivirajte PTO, pomerite podizne ručice u najniži položaj, aktivirajte parkirnu kočnicu, isključite motor i uklonite ključ.

2. Pre podešavanja, čišćenja, odlaganja ili popravke mašine, sačekajte da se svi pokreti zaustave i da se mašina ohladi.

3. Ako je jedinica za sečenje opremljena, skinite je sa podiznih ručica mašine; pogledajte Priručnik za operatera za vašu jedinicu za sečenje.

4. Proverite da je PTO pogonsko vratilo ispravno poravnato; pogledajte postupak za poravnavanje PTO pogonskog vratila u Priručniku za operatera za vašu vučnu jedinicu.

   Important: Ako oznake na pogonskom vratilu nisu poravnate, može doći do ozbiljnog disbalansa pogonskog sistema.

5. Ako su na vučnu jedinicu montirani kraci za podizanje za rotacionu jedinicu za sečenje, skinite podizne ručice na sledeći način:

   1. Podignite prednji kraj mašine i skinite prednje točkove sa nje; pogledajte Priručnik za operatera za vašu vučnu jedinicu.

   2. Skinite 2 zavrtnja sa poluokruglom kapom i 2 navrtke (⅜") koji pričvršćuju nosač senzora za desnu podiznu ručicu (Слика 3).

   3. Skinite 2 zavrtnja (⅜" × 1¼"), 2 navrtke (⅜") i 2 male čivije koji pričvršćuju podizne ručice za cilindre (Слика 3).

   4. Skinite navrtku i zavrtnje koji pričvršćuju velike čivije za podizne ručice kako je prikazano na Слика 4.

   5. Skinite podizne ručice i velike čivije sa rama mašine (Слика 5).



      Слика 3

      1. Zavrtanj (⅜ × 1¼")
      2. Mala čivija
      3. Navrtka (⅜")
      4. Zavrtanj sa poluokruglom kapom
      5. Nosač senzora


      Слика 4

      Prikaz desne strane

      1. Navrtka
      2. Velika čivija
      3. Zavrtanj


      Слика 5

      1. Podizna ručica
      2. Ram mašine
      3. Velika čivija

Делови потребни за овај поступак:

1. Montirajte točkiće na vile točkića kako je prikazano na Слика 6.

   Note: Koristite samo gornju rupu na osovinskom vratilu; nemojte podešavati položaj točkića.



   Слика 6

   1. Zavrtanj točkića
   2. Vile točkića
   3. Ležaj
   4. Odstojnik ležaja
   5. Velika kontranavrtka

2. Montirajte svaki krak točkića na jedinicu za sečenje pomoću 6 zavrtanja sa poluokruglom kapom (M10) i 6 kontranavrtki (M10) kako je prikazano na Слика 7; pritegnite kontranavrtke na 47 do 57 N∙m.



   Слика 7

   Prikaz leve strane

   1. Zavrtanj sa poluokruglom kapom
   2. Kontranavrtka
   3. Krak točkića

3. Montirajte točkiće na jedinicu za sečenje sa po jednom regulacionom pločicom sa svake strane glavčine vratila točkića kako je prikazano na Слика 8.

   Note: Podešavanje za visinu košenja možete podesiti menjanjem broja odstojnika sa svake strane glavčine vratila točkića; pogledajte Podešavanje visine košenja.



   Слика 8

   1. Zatezni poklopac
   2. Odstojnici za visinu košenja
   3. Regulaciona pločica
   4. Glavčina vratila točkića
   5. Vratilo točkića

4. Proverite da kućište stoji ravno; pomerite kućište na ravnu površinu i postavite libelu horizontalno preko gornjeg dela kućišta.

5. Ako kućište ne stoji ravno, postavljajte regulacione pločice na vratilo točkića sve dok ne bude ravno.

Делови потребни за овај поступак:

Koristite 5 zakivaka da biste montirali nosač i štitnik od otpadaka na prednju osovinu (Слика 9).

Слика 9

Prikaz leve strane

1. Nosač
2. Štitnik od otpadaka
3. Zakivka

Делови потребни за овај поступак:

1. Podignite prednji kraj mašine i skinite prednje točkove sa nje; pogledajte Priručnik za operatera za vašu vučnu jedinicu.

2. Montirajte podizne ručice i velike čivije na ram mašine (Слика 10).



   Слика 10

   Prikaz desne strane

   1. Podizna ručica
   2. Ram mašine
   3. Velika čivija

3. Pričvrstite veliku čiviju za podiznu ručicu pomoću para navrtki i zavrtanja kako je prikazano na Слика 11.



   Слика 11

   1. Navrtka (⅜")
   2. Velika čivija
   3. Dugački zavrtanj (⅜" × 2¾")

4. Pričvrstite krajeve šipke cilindra za krajeve podiznih ručica pomoću malih čivija, zavrtanja (⅜" × 1¼") i navrtke (⅜") kako je prikazano na Слика 12.

   Note: Ručno okrećite podiznu ručicu da je poravnate sa krajem šipke cilindra.

5. Pričvrstite nosač senzora na desnu podiznu ručicu pomoću 2 zavrtnja sa poluokruglom kapom i 2 navrtke (⅜") kako je prikazano na Слика 12.



   Слика 12

   1. Zavrtanj (⅜ × 1¼")
   2. Mala čivija
   3. Navrtka (⅜")
   4. Zavrtanj sa poluokruglom kapom
   5. Nosač senzora

6. Pazite da nosač senzora ne ometa senzor; pogledajte Podešavanje nosača senzora.

   Kada postavljate nosač senzora, okrenite nosač nagore (kako je prikazano na Слика 12) pre nego što ga stegnete.

7. Poravnajte jedinicu za sečenje ispred rama mašine i PTO vratila.

8. Obavite sledeće korake da biste montirali PTO vratilo na jedinicu za sečenje:

   1. Montirajte jaram PTO vratila na vratilo menjača jedinice za sečenje kako je prikazano na Слика 13.

   2. Montirajte poklopac zavrtnja sa upuštenom glavom (⅜" × 2¼") kroz podlošku (⅜") i rupu u jarmu pogonskog vratila (Слика 13), i pričvrstite poklopac zavrtnja pomoću kontranavrtke sa prirubnicom (⅜").

   3. Sklopite poklopac zavrtnja sa upuštenom glavom (⅜ × 2¼) kroz podlošku (⅜") i rupu u jarmu pogonske osovine iz suprotnog smera (Слика 13), i pričvrstite poklopac zavrtnja pomoću kontranavrtke sa prirubnicom (⅜").

   4. U koracima pritegnite kontranavrtke momentom od 61 N∙m naizmeničnim redosledom.

      Important: Pazite da zavrtnji jarma PTO vratila budu pritegnuti do preciziranog momenta pritezanja. Neodgovarajući moment pritezanja zavrtanja dovodi do prevremenog kvarenja kritičnih delova.

      Important: Svaki put kada skidate PTO vratilo sa menjača, koristite nove poklopce zavrtanja i kontranavrtke za pričvršćivanje vratila za menjač.



      Слика 13

      1. Kontranavrtka sa prirubnicom (⅜")
      2. Jaram pogonskog vratila
      3. Podloška (⅜")
      4. Poklopac zavrtnja sa upuštenom glavom (⅜ × 2¼")

9. Pričvrstite mlatilicu za podizne ručice pomoću osovinica podizne ručice i sigurnosnih osovinica (Слика 30).

Делови потребни за овај поступак:

Pomoću 6 zavrtanja sa poluokruglom kapom (M8), 6 navrtki sa prirubnicom (M8) i nosača preklopnika pričvrstite masku protiv otpadaka za nosač osovine.

Note: Da biste lakše prišli ovom delu mašine, možete da skinete prednji točak ili oba prednja točka. Pogledajte odeljak o postavljanju u Priručniku za operatera za uputstva za skidanje i postavljanje točkova.

Слика 14

1. Navrtka sa prirubnicom (M8)
2. Nosač preklopnika
3. Maska protiv otpadaka
4. Zavrtanj sa poluokruglom kapom (M8)

Делови потребни за овај поступак:

Montirajte sklop štitnika za PTO na gornji deo menjača kako je prikazano na Слика 15.

Слика 15

1. Podloška (⅜")
2. Vijak (⅜" × ¾")
3. Sklop štitnika za PTO

Između senzora i ploče nosača senzora treba da postoji rastojanje od 6 mm (Слика 16).

Слика 16

1. Nosač senzora
2. Kontranavrtke
3. Senzor
4. Podizna ručica (desna strana)

Ako rastojanje nije pravilno, obavite sledeće korake da biste podesili nosač senzora:

1. Olabavite kontranavrtke koje pričvršćuju prekidač za nosač prekidača i podesite ga tako sa između senzora i ploče bude odgovarajuće rastojanje.

2. Pritegnite kontranavrtke senzora momentom od 19 N·m do 21 N·m.

Podesite prenos težine priključka; pogledajte Priručnik za operatera za vučnu jedinicu.

Proverite da u menjaču ima ispravna količina maziva; pogledajte Provera maziva u menjaču.

Proverite da je pritisak u pneumaticima toćkića 2 do 3,5 bara; pogledajte Provera pritiska u pneumaticima točkića.

Podmažite jedinicu za sečenje pre prvog korišćenja; pogledajte Podmazivanje jedinice za sečenje. Nepodmazivanje mašine na pravilan način će dovesti do prevremenog kvara kritičnih delova.

Koristite ekran vučne jedinice da aktivirate režim za okretanje; pogledajte Priručnik za operatera za vašu vučnu jedinicu.

Important: Korišćenje režima za okretanje kad je montirana kosilica mlatilica pomaže da se spreči prevremeno habanje pogonske linije. Kada kosite sa mlatilicom uvek mora da bude aktiviran režim za okretanje.

Note: Režim za okretanje vam omogućava da brzo podignete kosilicu mlatilicu iznad travnjaka kada pravite brzi okret na kraju prolaza košenja (ili dok se krećete oko prepreka) bez deaktiviranja PTO.

Делови потребни за овај поступак:

Za vučne jedinice koje imaju montiran komplet kabine i komplet putnih svetala, kosilica mlatilica bi mogla doći u kontakt sa putnim svetlima. Da biste izbegli kontakt sa putnim svetlima, montirajte odstojnike da biste ograničili kretanje podiznih ručica.

1. Ispod prednje šasije, skinite postojeće vijke (¼") i gumene pločice sa šasije (Слика 17).

   Odložite vijke a zadržite gumene pločice.

2. Pomoću novih vijaka (¼" × 1¼") pričvrstite odstojnike i gumene pločice za šasiju (Слика 17).

   Pritegnite vijke dok glave ne budu u ravni sa gumenim pločicama.

Слика 17

Nekoliko delova vučne jedinice skinuto radi jasnijeg prikaza.

1. Gumene pločice
2. Postojeći vijci (¼")
3. Odstojnici
4. Vijci (¼" × 1¼")

Radi poboljšanja i proširenja mogućnosti mašine, za korišćenje sa njom dostupan je izbor dodatne opreme i priključaka koje je odobrio proizvođač. Za listu odobrene dodatne opreme i priključaka obratite se ovlašćenom serviseru ili ovlašćenom distributeru proizvođača ili posetite www.Toro.com.

Da biste obezbedili optimalne performanse i produžetak bezbednosne sertifikacije mašine, koristite samo originalne zamenske delove i dodatnu opremu kompanije Toro. Zamenski delovi i dodatna oprema drugih proizvođača može biti opasna i njihovo korišćenje može da poništi garanciju za proizvod.

• Održavajte sečiva mlatilice oštrim i u dobrom stanju kako biste osigurali dobar učinak pri košenju, minimalnu potrošnju energije i dobar kvalitet košenja.

• Jedinica za sečenje pluta kako bi pratila konture terena.

• Pre aktiviranja jedinice za sečenje, proverite da je motor postavljen na smanjenu brzinu:

  • Vučne jedinice modela 31900, 31901, 31907 i 31909: pogledajte Smanjenje brzine motora pre aktiviranja PTO

  • Vučne jedinice modela 31902 i 31903: pogledajte Aktiviranje režima Low RPM PTO Engage (niski o/min aktiviranje PTO)

• Radite sa jedinicom za sečenje pri punoj brzini motora. Podesite brzinu kretanja unapred tako da odgovara uslovima travnjaka i ne preopterećuje jedinicu za sečenje. Što je niža brzina kretanja unapred, to je bolji kvalitet košenja i izgled nakon košenja.

Important: Uvek se pobrinite da visina košenja bude pravilno podešena prema ovim uputstvima. Pazite da i podesna ploča i odstojnici za vile točkića budu postavljeni u skladu sa tabelom. Ako nisu pravilno podešeni, može doći do prevremenog habanja pogonske linije i prekomernih vibracija..

Note: Visinu košenja određuju zadnji valjak i prednji točkići. Istrošenost sečiva, pritisak u pneumaticima i iskrivljeni/oštećeni krakovi točkića mogu da utiču na podešavanje visine košenja.

Слика 18

Radi jasnijeg prikaza, neki delovi nisu prikazani.

1. Visina košenja
2. Odstojnik
3. Podesna ploča za visinu košenja

1. Postavite mašinu na ravnu površinu, podignite jedinicu za košenje i oslonite je na podupirače, isključite motor, aktivirajte parkirnu kočnicu i uklonite ključ iz prekidača za paljenje.

2. Pogledajte tabelu za podešavanje visine košenja na nalepnici za visinu košenja (Слика 19) za uobičajena podešavanja visine košenja.



   Слика 19

   1. Položaji za montažu podesne ploče za visinu košenja
   2. Odstojnici vila točkića za podešavanje visine košenja

3. Da biste podesili položaj podesne ploče za visinu košenja, skinite navrtke i zavrtnje kojima je ploča pričvršćena (Слика 20).

4. Postavite zavrtnje na lokacije navedene na Слика 19 za željenu visinu košenja; pritegnite navrtke na 60 N∙m.



   Слика 20

   1. Rupa za montažu "L"
   2. Rupa za montažu "H"
   3. Rupa za montažu "F"
   4. Rupa za montažu "E"
   5. Rupa za montažu "D"
   6. Rupa za montažu "C"
   7. Rupa za montažu "B"
   8. Rupa za montažu "A"
   9. Navrtka
   10. Zavrtanj

5. Da biste podesili položaj vila točkića, skinite poklopce za visinu košenja sa vratila prednjih točkića i podesite broj odstojnika sa svake strane glavčine vratila točkića (Слика 19).

   Note: Odstojnici postavljeni iznad glavčine vratila točkića smanjuju visinu košenja, a odstojnici postavljeni ispod glavčine povećavaju visinu košenja.

6. Postavite zatezne poklopce za visinu košenja.

Important: Ako je samo jedno sečivo oštećeno, i to sečivo i ono prekoputa njega treba da se skinu i zamene kao par kako bi se održala ravnoteža.

1. Parkirajte mašinu na ravnoj površini, podignite jedinicu za sečenje, aktivirajte parkiranu kočnicu, isključite motor i uklonite ključ iz prekidača za paljenje.

2. Oslonite podignutu jedinicu za sečenje na podupirače.

3. Pregledajte svako sečivo da vidite ima li znakova oštećenja, naročito obraćajući pažnju na pričvršćivače, oštricu i rupu za montažu (Слика 21). Zamenite sva oštećena sečiva i pričvršćivače.



   Слика 21

   1. Oštrica
   2. Rupa za montažu

4. Pregledajte svako sečivo za prekomerno habanje u odnosu na liniju habanja (Слика 22). Kada je sečivo istrošeno do linije habanja, zamenite sečivo.



   Слика 22

   1. Linija habanja

5. Proverite da je svaki zavrtanj sečiva pritegnut na 45 N∙m.

6. Uhvatite svako sečivo i proverite da nema više od ukupno 3 mm slobodnog hoda u bilo kom smeru od rotora. Ako ima više od ukupno 3 mm slobodnog hoda, zamenite sečivo.

7. Za svaki par suprotnih sečiva proverite da li postoji razlika u težini između njih.

   Note: Kod svakog para suprotnih sečiva razlika u težini između njih ne treba da bude veća od 10 g.

Umnožite ovu stranicu radi redovne upotrebe.

Tip maziva: litijumova mast br. 2

Zamenite oštećene mazalice.

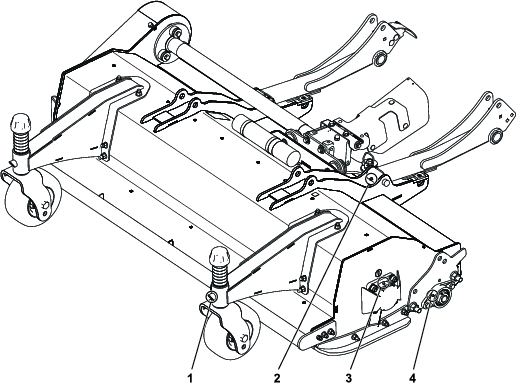

Pogledajte Слика 23 da utvrdite lokaciju svakog para mazalica na jedinici za sečenje.

Слика 23

Prikaz leve strane

1. Mazalica kraka točkića
2. Mazalica podizne ručice
3. Mazalica ležaja sa prirubnicom
4. Mazalica zadnjeg valjka

Menjač je projektovan da radi ili sa naftnim ili sa sintetičkim mazivom za zupčanike SAE 80W–90. Iako se menjač iz fabrike isporučuje sa mazivom, proverite nivo maziva pre nego što počnete da koristite jedinicu za sečenje. Kapacitet menjača je 0,33 l.

1. Parkirajte mašinu na ravnoj površini, spustite jedinicu za sečenje, aktivirajte parkirnu kočnicu, isključite motor i uklonite ključ.

2. Uklonite čep oduška sa gornjeg dela menjača (Слика 24) i pobrinite se da nivo maziva bude između oznaka za punjenje na donjem delu čepa oduška. Ako je nivo maziva nizak, dodajte još maziva dok nivo ne bude između oznaka.



   Слика 24

   1. Oznake za punjenje uljem na čepu oduška

3. Vratite čep oduška i pritegnite ga na 9 N∙m.

1. Parkirajte mašinu na ravnoj površini, spustite jedinicu za sečenje, aktivirajte parkirnu kočnicu, isključite motor i uklonite ključ.

2. Postavite posudu za pražnjenje ispod čepa za drenažu na menjaču (Слика 25).

3. Skinite čep za drenažu na donjoj levoj strani menjača i ispustite tečnost (Слика 25).



   Слика 25

   1. Čep za drenažu

4. Vratite čep i pritegnite ga momentom od 20 N∙m do 27 N∙m.

5. Skinite čep oduška sa gornjeg dela menjača.

6. Napunite menjač ispravnim mazivom za zupčanike, povremeno proveravajući da li je mazivo između donjih oznaka za punjenje na čepu oduška; pogledajte Provera maziva u menjaču.

7. Kada nivo maziva bude između donjih oznaka za punjenje na čepu oduška, vratite čep oduška i pritegnite ga na 9 N∙m.

1. Parkirajte mašinu na ravnoj površini, spustite jedinicu za sečenje, aktivirajte parkirnu kočnicu, isključite motor i uklonite ključ.

2. Olabavite 4 zavrtnja koji pričvršćuju gornji i donji deo poklopca kaiša za mašinu (Слика 26).



   Слика 26

   1. Zavrtnji poklopca kaiša


   Слика 27

   1. Navrtka remenice prenosnika
   2. Navrtka stubića remenice prenosnika

3. Olabavite ali nemojte skinuti navrtku remenice prenosnika (Слика 27).

   Note: Da biste olabavili navrtku remenice prenosnika, treba da držite zavrtanj koji je pričvršćuje na mestu sa unutrašnje strane kućišta.

4. Da biste zategli kaiš, podesite navrtku na stubiću remenice prenosnika (Слика 27).

5. Pomoću jednocevnog merača zategnutosti gurnite kaiš nadole da proverite zategnutost na sledeći način (Слика 28):

   • Kod novog kaiša trebalo bi da možete da gurnete kaiš nadole 5 mm primenom 6,0 do 6,4 kg sile.

   • Kod korišćenog kaiša trebalo bi da možete da gurnete kaiš nadole 5 mm primenom 5,1 do 5,6 kg sile.



   Слика 28

   1. Kaiš bez primene sile
   2. Kaiš savijen za 5 mm

6. Podesite navrtku na stubiću remenice prenosnika prema potrebi da zategnete ili olabavite kaiš.

7. Okrenite rotor ručno nekoliko krugova i ponovo proverite zategnutost kaiša; ako je zategnutost neispravna, proveravajte i podešavajte je dok ne bude ispravna.

8. Pritegnite navrtku remenice prenosnika na 100 N∙m.

9. Postavite poklopac kaiša (Слика 26).

1. Parkirajte mašinu na ravnoj površini, spustite jedinicu za sečenje, aktivirajte parkirnu kočnicu, isključite motor i uklonite ključ.

2. Skinite poklopac kaiša (Слика 26).

3. Pritegnite pritezne vijke koji pričvršćuju konusne čaure na 30 N∙m.



   Слика 29

   1. Konusna čaura
   2. Pritezni vijci

4. Postavite poklopac kaiša.

1. Parkirajte mašinu na ravnoj površini, spustite jedinicu za sečenje, aktivirajte parkirnu kočnicu, isključite motor i uklonite ključ.

2. Odvojite jaram PTO vratila od vratila menjača jedinice za sečenje kako je prikazano na Слика 13.

   Important: Svaki put kada skidate PTO vratilo sa menjača, koristite nove poklopce zavrtanja i kontranavrtke za pričvršćivanje vratila za menjač.

3. Skinite pričvršćivače koji povezuju masku protiv otpadaka za nosač prednje osovine na vučnoj jedinici (Слика 14).

4. Uklonite sigurnosne osovinice i osovinice koje pričvršćuju jedinicu za sečenje za podizne ručice (Слика 30).



   Слика 30

   1. Osovinica podizne ručice
   2. Sigurnosne osovinice

5. Odmaknite mašinu od jedinice za sečenje.

Kraci točkića imaju čaure utisnute u gornji i donji deo cevi, a nakon mnogo sati rada, te čaure se habaju.

Da biste proverili čaure, pomerite vile točkića napred-nazad i sa jedne strane na drugu. Ako je vreteno točkića labavo unutar čaura, čaure su pohabane; zamenite ih.

1. Parkirajte mašinu na ravnoj površini, podignite jedinicu za sečenje i oslonite je na podupirače, aktivirajte parkirnu kočnicu, isključite motor i uklonite ključ.

2. Skinite zatezni poklopac, odstojnik(e) i noseću podlošku sa gornjeg dela vretena točkića.

3. Izvucite vreteno točkića iz montažne cevi. Omogućite nosećoj podloški i odstojnicima da ostanu na dnu vretena.

4. Umetnite klin u gornju ili donju montažnu cev i pogurajte uvodnicu iz cevi (Слика 31). Takođe, izgurajte druge uvodnice iz cevi. Očistite unutrašnjost cevi da biste uklonili zemlju.



   Слика 31

   1. Cev kraka točkića
   2. Uvodnice

5. Nanesite mazivo na unutrašnju i spoljašnju stranu prirubnice. Koristite čekić i ravnu ploču da biste ugurali uvodnicu u montažnu cev.

6. Proverite da li vreteno točkića pohabano i zamenite ga ako je oštećeno.

7. Gurnite vreteno točkića kroz čaure i montažnu cev, navucite noseću podlošku i odstojnik(e) na vreteno i montirajte zatezni poklopac na vreteno točkića.

1. Parkirajte mašinu na ravnoj površini, podignite jedinicu za sečenje i oslonite je na podupirače, aktivirajte parkirnu kočnicu, isključite motor i uklonite ključ.

2. Skinite kontranavrtku sa zavrtnja koji drži sklop točkića između vila točkića (Слика 32). Uhvatite točkić i izvucite zavrtanj iz vila ili obrtne poluge.

3. Uklonite ležaj iz glavčine točka i dozvolite odstojniku ležaja da ispadne (Слика 32). Uklonite ležaj sa suprotne strane glavčine točka.

4. Proverite da li su ležajevi, odstojnici i unutrašnjost glavčine točka pohabani. Zamenite bilo koje oštećene delove.

5. Da biste sklopili točkić, gurnite ležaj u glavčinu točka. Kada montirate ležajeve, primenite pritisak na spoljni prsten ležaja.



   Слика 32

   1. Zavrtanj točkića
   2. Vile točkića
   3. Ležajevi
   4. Odstojnik ležaja
   5. Velika kontranavrtka

6. Umetnite ležaj u glavčinu točka. Gurnite drugi ležaj u otvoren kraj glavčine točka da biste zadržali odstojnik ležaja unutar glavčine točka.

7. Montirajte sklop točkića između vila točkića i pričvrstite ga pomoću zavrtnja i kontranavrtke.

Proverite da su svi zavrtnji sečiva pritegnuti na 45 N∙m.

Proverite da su svi preklopnici neoštećeni i da se slobodno okreću; zamenite sve oštećene preklopnike.

1. Postavite PTO prekidač u položaj OFF (isključeno).

2. Parkirajte mašinu na ravnom tlu, postavite ručicu gasa u položaj za sporu brzinu motora i aktivirajte parkirnu kočnicu.

3. Podignite jedinicu za sečenje prema potrebi da biste mogli da priđete blokadi.

4. Isključite motor, uklonite ključ i sačekajte da se svi pokretni delovi zaustave.

5. Oslonite podignutu jedinicu za sečenje na podupirače.

6. Pomoću drvene motke pažljivo uklonite blokadu.

   Important: Rotor mlatilice bi mogao da se okrene kad oslobodite blokadu.

   Important: Izbegavajte primenu prekomerne sile kad uklanjate blokadu.

7. Uklonite drvenu motku iz jedinice za sečenje pre nego što pokrenete motor.

8. Popravite ili podesite jedinicu za sečenje, po potrebi.

Proverite da je pritisak u pneumaticima toćkića 2 do 3,5 bara.

Da biste proverili da li rotor proizvodi neuobičajene vibracije, pustite jedinicu za sečenje da radi pri punoj brzini motora.

1. Pokrenite motor i pomerite mašinu na ravan, otvoreni prostor udaljen od posmatrača.

2. Spustite jedinicu za sečenje i aktivirajte parkirnu kočnicu.

3. Aktivirajte PTO i pustite motor da radi pri punom gasu dok posmatrate da li rotor proizvodi neuobičajene vibracije.

4. Ako su vibracije rotora neuobičajene, učinite sledeće:

   1. Postavite komandu gasa na prazan hod, isključite PTO i podignite jedinicu za sečenje.

   2. Isključite motor, uklonite ključ i sačekajte da se svi pokretni delovi zaustave.

   3. Proverite da li u jedinici za sečenje ima sledeće:

      • otpaci koji sprečavaju rotor ili sečiva da rade ispravno i uklonite sve blokade; pogledajte Oslobađanje blokiranog rotora.

      • oštećen rotor ili pohabani ležajevi rotora; pogledajte Provera ležajeva rotora.

      • nedostajuća, oštećena, nebalansirana ili prekomerno pohabana sečiva; pogledajte Oštrenje sečiva i Zamena sečiva.

        Important: Svi suprotni parovi sečiva moraju biti otprilike jednako pohabani; nebalansirana sečiva mogu uticati na balansiranost rotora.

   Important: Ako ne možete da ispravite uzrok neuobičajenih vibracija rotora, obratite se ovlašćenom distributeru kompanije Toro.

Important: Nosite rukavice kad proveravate ležajeve rotora.

1. Pomerite mašinu na ravnu površinu i aktivirajte parkirnu kočnicu.

2. Podignite jedinicu za sečenje, isključite motor, uklonite ključ i sačekajte da se svi pokretni delovi zaustave.

3. Oslonite jedinicu za sečenje na podupirače.

4. Uhvatite rotor sa oba kraja i proverite da li postoji preveliki aksijalni hod; ako kod rotora postoji preveliki aksijalni hod, možda će morati da se zameni; obratite se ovlašćenom distributeru kompanije Toro.

Vizuelno pregledajte masku protiv otpadaka da vidite da li ima oštećenja i uklonite sve otpatke koji su se na njoj nakupili.

Pomoću ugaone brusilice naoštrite površinu za brušenje pod uglom na zadnjoj strani sečiva mlatilice (Слика 33).

Important: Nemojte brusiti prednju stranu sečiva mlatilice.

Prilikom brušenja sečiva pazite da oštrica bude savršeno horizontalna a površina pod uglom ravno do zemlje (Слика 33).

Polako koristite brusilicu i pazite da se mlatilica ne zagreva; u protivnom će čelik izgubiti na tvrdoći.

Nemojte oštriti sečiva dalje od linije habanja naznačene sa 5 tačkica (Слика 33). Pazite da sva sečiva mlatilice budu jednako naoštrena da bi se očuvala ravnoteža svakog rotora.

Imajte novo sečivo za primer i brusite u odnosu na njega.

Слика 33

1. Površina za brušenje
2. Oznake za granicu habanja

Da bi se očuvala ravnoteža, menjajte sečiva samo u suprotnim parovima ili ceo rotor istovremeno. Kada zamenite sečivo zamenite i čauru, zavrtanj i kontranavrtku. Za zamenu sečiva postoje 2 kompleta za servisiranje; pogledajte Katalog delova.

1. Podignite jedinicu za sečenje i poduprite je podupiračima.

2. Aktivirajte parkirnu kočnicu, isključite motor i uklonite ključ.

3. Polako okrenite rotor rukom tako da svaki red mlatilica bude u željenom položaju i možete lako da im priđete.

4. Skinite sve otpatke sa glave zavrtnja i navrtke i čeličnom četkom očistite navoje koji vire.

5. Obeležite položaj glave zavrtnja da biste mogli da zamenite zavrnje sa iste strane.

6. Držeći sečivo krpom ili postavljenom rukavicom, skinite navrtku, zavrtanj, čauru i sečivo (Слика 34).

   Note: Po potrebi nanesite prodiruće ulje na navoje da bi navrtka mogla lakše da se skine.



   Слика 34

   1. Navrtka
   2. Zavrtanj
   3. Čaura
   4. Sečivo

7. Odložite sečivo, čauru, navrtku i zavrtanj.

8. Montirajte novo sečivo i čauru pomoću nove navrtke i zavrtnja sečiva (Слика 34).

   Note: Pazite na obeleženi položaj glave zavrtnja da biste mogli da zamenite zavrtanj u istom smeru.

9. Pritegnite pričvršćivače na 45 N∙m.

Svakodnevno uklanjajte travu koja se nakupi ispod jedinice za sečenje.

1. Parkirajte mašinu na ravnoj površini, podignite jedinice za sečenje do položaja za TRANSPORT aktivirajte parkirnu kočnicu, isključite motor i uklonite ključ.

2. Pažljivo vodom očistite donju stranu jedinice za sečenje.
