通用疏草刀驱动套件

1. 将机器停在水平地面上。

2. 接合驻车刹车。

3. 关闭发动机并拔下钥匙；请参阅操作员手册。

4. 如已安装滚刀组，将滚刀组从主机上拆下；请参阅主机操作员手册。

此程序中需要的物件：

扭矩扳手（未包括）

–

使用下图确定疏草刀套件和滚刀马达的位置。

Note: 如果要在滚刀组上同时安装疏草刀套件和后滚筒刷套件，应首先安装疏草刀套件。

此程序中需要的物件：

延长花键插入件（右旋螺纹）	3
延长花键插入件（左旋螺纹）	2
凸缘锁紧螺母（⅜ 英寸）——仅限型号 03768	10

Note: 除非另有说明，否则您可以丢弃所有卸下的零件。

1. 从主机上卸下所有滚刀组；请参阅操作员手册。

2. 固定滚刀以卸下现有花键插入件；请参阅固定滚刀以卸下螺纹插入件。

3. 使用滚刀驱动轴工具（零件号 TOR4112 用于 12.7cm 滚刀，零件号 TOR4074 用于 17.8cm 滚刀）从滚刀轴的两端卸下现有花键插入件。请参阅 图 3。

   Important: 滚刀组左侧的花键插入件具有左旋螺纹。滚刀组右侧的花键插入件则具有右旋螺纹。

   Important: 安装套件花键插入件和疏草箱之前，清洁滚刀轴端部螺纹上的任何草屑或油脂。



   图 3

   图中所示为滚刀组的右侧

   1. 延长花键插入件（上紧扭矩至 115～128N∙m）
   2. 在螺纹上涂抹中等强度可清除防松螺纹油.

4. 固定滚刀以安装新插入件；固定滚刀以安装螺纹插入件。

5. 将中等强度可清除防松螺纹油（如蓝色 Loctite® 243 乐泰胶）涂在新的花键插入件（较长端）的螺纹上，然后固定到滚刀轴。上紧插入件扭矩至 115～128N∙m。

   Important: 让防松螺纹油固化 15 分钟，然后再继续此程序。

6. 拆下把剪草高度（HOC）支架固定到滚刀组侧板上的托架螺栓和锁紧螺母（图 4）。

   Note: 保存托架螺栓，以安装新的剪草高度（HOC）支架。



   图 4

   1. 剪草高度支架
   2. 托架螺栓
   3. 锁紧螺母
   4. 螺丝
   5. 前滚筒

7. 旋松将剪草高度支架固定至前滚筒轴上的螺丝（图 4）。

8. 从滚刀组侧板上拆下现有剪草高度支架和前滚筒（图 4）。

   Note: 保留前滚筒，以备随后的安装之用。

9. 对于 17.8cm 滚刀组或安装了支撑杆，请按照以下所示，卸掉支撑杆并翻转螺栓：

   1. 拆下固定支撑杆的 2 个凸缘头螺栓，并取下支撑杆（图 5）。



      图 5

      1. 凸缘头螺栓
      2. 支撑杆

   2. 从滚刀组内侧安装 2 个现有的凸缘头螺栓，然后用 3/8 英寸凸缘锁紧螺母固定（图 6）。



      图 6

      1. 凸缘头螺栓
      2. 凸缘锁紧螺母（⅜ 英寸）

此程序中需要的物件：

配重块架	5
六角圆头螺栓（⅜ x ¾ 英寸）	10
疏草刀驱动箱（左驱动）	3
疏草刀驱动箱（右驱动）	2

1. 识别左驱动疏草刀驱动箱和右驱动疏草刀驱动箱；请参阅图 7。



   图 7

   1. 右（黄色）适配器
   2. 左（绿色）适配器
   3. 疏草刀驱动箱——右驱动
   4. 疏草刀驱动箱——左驱动

2. 用 2 个六角圆头螺栓（⅜ x ¾ 英寸）固定配重块架，如图 8所示。

   Note: 将配重块架添加到想要安装疏草刀驱动箱的滚刀侧面。



   图 8

   1. 配重块架
   2. 六角圆头螺栓——⅜ x ¾ 英寸（2 个）
   3. 疏草刀驱动箱（图中所示为左驱动）
   4. 防松螺纹油
   5. 六角头（上紧扭矩至 135～150N∙m）

3. 在内滚刀轴的螺纹上涂抹中等强度防松螺纹油（如蓝色 Loctite® 243 乐泰胶）（图 8）。

4. 用疏草刀驱动箱上的六角头螺栓将其连接到滚刀轴上（图 8）。

   Important: 滚刀组左侧的滚刀螺纹是左旋螺纹，而滚刀组右侧的滚刀螺纹是右旋螺纹。

5. 固定滚刀组；请参阅固定滚刀以安装螺纹插入件。

6. 在固定滚刀的同时，上紧驱动箱轴六角头的扭矩至 135～150N∙m；请参阅图 12。

   Important: 上紧驱动箱轴六角头的扭矩至 135～150N∙m。

   Important: 使用重壁 6 角套筒。

   Important: 此步骤切勿使用冲击扳手。

   Important: 让防松螺纹油固化 15 分钟，然后再继续此程序。

此程序中需要的物件：

内六角螺栓	10
枢轴轮毂	5
O 形圈	5
怠轮总成（左）	2
怠轮总成（右）	3
凸缘锁紧螺母（⅜ 英寸）——仅限型号 03763	10
锁紧螺母（⅜ 英寸）——仅限型号 03768	10

1. 将怠轮总成放到滚刀安装疏草刀驱动箱一面的对面。

2. 将 O 形圈安装到枢轴轮毂组件上。

3. 在枢轴轮毂组件外径上涂抹防粘剂（图 9）。



   图 9

   1. 锁紧螺母——⅜ 英寸（2 个）
   2. 内六角螺栓（2 个）
   3. 枢轴轮毂
   4. O 形圈
   5. 怠轮总成（图中所示为右侧）
   6. 在枢轴外径上涂抹防粘剂。

4. 用 2 个内六角螺栓将枢轴轮毂固定到滚刀的怠轮总成上（图 9）。

5. 将 2 个锁紧螺母松松地安装到枢轴轮毂上（图 9）。

此程序中需要的物件：

左剪草高度支架组件	5
右剪草高度支架组件	5
轴肩螺栓	10
硬化垫圈	5
凸缘锁紧螺母 （⅜ 英寸，带 ⅝ 英寸六角头）	10

1. 使用之前卸下的托架螺栓，将左、右剪草高度支架组件和前滚筒组件松松地安装到滚刀组侧板上（图 10）。



   图 10

   1. 右剪草高度支架组件
   2. 前滚筒组件
   3. 左剪草高度支架组件
   4. 垫圈
   5. 托架螺栓和凸缘锁紧螺母 （⅜ 英寸，带 ⅝ 英寸六角头）

2. 在将调整臂安装到疏草刀驱动箱和怠轮总成之前，向轴肩螺栓涂抹中等强度的圆柱固持胶（如 Blue Loctite 242^®）。

3. 在疏草刀箱侧，将剪草高度支架的调整臂杆放置到疏草刀驱动箱内部，并使用轴肩螺栓和硬化垫圈固定，如图 11所示；上紧轴肩螺栓扭矩至 16～22N∙m。

   Note: 轴肩螺栓必须从机器内部安装，并穿透到机器外部。



   图 11

   1. 轴肩螺栓
   2. 调整臂杆
   3. 硬化垫圈
   4. 疏草刀驱动箱

4. 在怠轮总成侧，将剪草高度支架的调整臂杆与怠轮总成的调节环对齐，并使用轴肩螺栓固定，如图 12所示；上紧轴肩螺栓扭矩至 20～26N∙m。



   图 12

   1. 轴肩螺栓
   2. 调整臂杆
   3. 调节环
   4. 怠轮总成

5. 拧紧将剪草高度支架组件固定到侧板上的托架螺栓和锁紧螺母（图 13）。



   图 13

   1. 调节螺栓
   2. 锁紧螺母
   3. 托架螺栓和凸缘锁紧螺母 （⅜ 英寸，带 ⅝ 英寸六角头）
   4. 凸缘螺母
   5. 平头螺丝

6. 拧紧剪草高度调节螺栓上的锁紧螺母，然后将锁紧螺母往回松开 ½ 圈（图 13）。

7. 将前滚筒放在剪草高度支架组件的中心，用平头螺丝和凸缘螺母将其固定到位（图 13）。

此程序中需要的物件：

盖子

5

仅适用于未安装后滚筒刷套件的通用疏草刀总成：

1. 在卡环槽周围和外直径表面涂抹中等强度的圆柱固持胶（如 Green Loctite 609®）（图 14）。

2. 如图 14所示安装盖子。



   图 14

   1. 盖子
   2. 涂抹 Green Loctite 609®

3. 如果要将疏草刀安装到机器左侧，应执行以下步骤（图 15）：

   1. 卸下将离合器旋钮固定到致动器轴上的内六角螺丝。

   2. 卸下离合器旋钮组件，并将其翻转（图 15）。

   3. 用内六角螺丝将离合器旋钮固定到致动器轴上。



      图 15

      1. 内六角螺栓
      2. 离合器旋钮组件

疏草刀与疏草刀套件分开附带

此程序中需要的物件：

螺栓 （¼ x 1½ 英寸）	20
锁紧螺母	20
轴夹	20
疏草滚刀（单独订购）	5

此程序中需要的物件：

垫圈（零件号 3256-24，未包括）

–

对于需要额外弹簧力的低疏草高度装置，请将附加垫圈（零件号 3256-24）安装到吊环螺栓，将疏草高度弹簧压低至一个低疏草高度。

1. 设定所需的滚刀组剪草高度；请参阅您的滚刀组操作员手册。

2. 设置所需的疏草高度；请参阅调整疏草刀高度。

3. 确保疏草刀调节器位于接合（工作）位置；请参阅运输机器。

4. 如图 20所示，测量垫圈之间的距离（当前弹簧长度）。



   图 20

   1. 顶部垫圈
   2. 原弹簧长度（顶部和底部垫圈之间的距离）
   3. 带可选垫圈的所需弹簧长度 - 19mm
   4. 底部垫圈

5. 从当前弹簧长度中减去所需的弹簧长度 (19mm)，然后将差值除以 1.5mm，以确定需要增加多少个垫圈才能达到所需的弹簧长度。

仅适用于 Reelmaster 3550 和 3555 机器——1 号前、中滚刀组位置和套件型号 133-0150

此程序中需要的物件：

液压接头——45°（零件号 340-101；单独出售）

1

Important: 仅适用于 Reelmaster 3550 和 3555 机器——1 号前、中滚刀组位置和套件型号 133-0150；订购 45°液压接头（零件号 340–101）并遵从以下步骤。

1. 从马达液压接头上卸下液压软管。

2. 卸下新的 45° 接头上的 2 个 O 形圈，用润滑脂润滑，然后再安装到接头上。

3. 卸下现有接头。

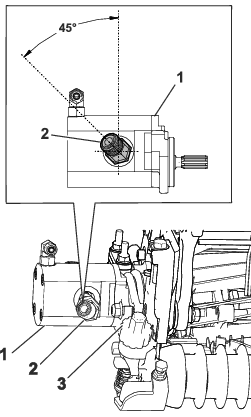

4. 安装新的 45° 接头，调整接头位置，使接头角度如图 21中所示。上紧接头扭矩至 47～58N·m。



   图 21

   1. 滚刀组马达
   2. 45° 接头
   3. 疏草刀调节器

5. 将液压软管连接到新接头；上紧软管接头扭矩至 50～64N·m。

   Note: 确保接头的放置不会使软管与疏草刀调节器接触。

疏草作业是在草皮的草冠部分、土壤的上方进行的。疏草作业可以促使草叶向上生长、减少纹理效果、切断匍匐枝，最终得到稠密的草皮。疏草作业可以产生更均匀一致、更密实的击球表面，使高尔夫球的滚动更快更准。

疏草作业不应被视为是切根作业的替代技术。切根作业通常是更严格的定期养护，可能会暂时损害场地表面，而疏草作业却是常规性的、更为温和的养护， 用来修整草坪。

当调节到轻微接触草冠时，疏草滚刷较传统的疏草刀片对草坪的伤害要小。使用滚刷对超矮草种可能更好，因为此类草种是垂直生长模式，从而造成水平方向上无法密集生长。滚刷的不利之处在于如果设置疏草滚刷的穿入草冠层太深，可能会对草叶组织造成伤害。

疏草刀刀片绝对不可以深入到土壤里面。它们可有效切断匍匐茎并清除枯草层。

由于疏草会损伤叶组织，应避免在高压力期进行疏草。像匍匐翦股颖和一年生早熟禾等冷季草种，在盛夏高温（和高湿）期不宜进行疏草。

许多变量都可能影响疏草表现，包括：

• 处于一年中的什么时间（如生长季节）和天气状况

• 草坪的一般情况

• 疏草/剪草的频率，每周剪草的次数及每次剪草的遍数

• 主滚刀上的剪草高度设置

• 疏草滚刀上的高度/深度设置

• 疏草滚刀使用时间的长短

• 草种类型

• 整体管理计划（如喷灌、施肥、打药、打孔、覆播等）

• 通行状况

• 压力期（如高温、高湿、通行异常繁忙）

这些因素会因球道而异。经常检查剪草区并根据需求改变疏草计划。

Note: 不当或过度使用疏草刀滚刀（如太深或太频繁的疏草）可能导致草坪承受不必要的压力，致使草坪严重受损。请谨慎使用疏草刀。

Note: 使用疏草刀时可不断改变剪草方向。这可以增强疏草效果。

Note: 尽可能沿直线操作疏草刀。操作疏草刀时转弯需小心谨慎。

1. 将机器停放在干净的水平地面上，把滚刀组完全放到地面上，关闭发动机，刹好手刹，然后从点火开关上拔下钥匙。

2. 确保滚筒是干净的，且滚刀组设置到所需的剪草高度（请参阅滚刀组操作员手册）。

3. 旋转快速升起联杆（图 23）至接合位置（手柄朝向滚刀组的前面）。

   Important: 使用剪草高度 (HOC) 和疏草高度 (HOG) 推荐范围图设置调刀尺。

4. 在疏草刀滚刀的 1 个端部，测量从疏草刀刀片的最低刀尖到工作表面的距离 （图 23）。旋转高度调节旋钮 （图 23），提升或降低疏草刀刀尖至想要的疏草高度。



   图 23

   1. 高度调节旋钮
   2. 快速升起联杆
   3. 疏草刀高度 （HOG）
   4. 后滚筒隔片的数量（侧板垫片下方）

5. 对疏草刀的另一端重复步骤 4，然后检查先前一侧上的设置。

   疏草刀两端的高度设置应该相同。按需要调整高度。

剪草高度 (HOC) 和疏草高度 (HOG) 推荐范围

剪草高度（mm）	剪草高度（英寸）	后滚筒隔片的数量	推荐 HOG = HOC- 疏草刀接合高度	推荐 HOG = HOC- 疏草刀接合高度
			（毫米）	（ 英寸）
6.3	0.250	0	3.1～6.3	0.125～0.250
9.5	0.375	0	4.7～9.5	0.187～0.375
9.5	0.375	1	4.7～9.5	0.187～0.375
12.7	0.500	0	6.3～12.7	0.250～0.500
12.7	0.500	1	6.3～12.7	0.250～0.500
12.7	0.500	2	6.3～9.5	0.250～0.375
15.8	0.625	0	9.5～15.8	0.375～0.625
15.8	0.625	1	9.5～15.8	0.375～0.625
15.8	0.625	2	9.5～12.7	0.375～0.500
19.0	0.750	1	12.7～19.0	0.500～0.750
19.0	0.750	2	12.7～19.0	0.500～0.750
19.0	0.750	3	12.7～15.8	0.500～0.625
22.2	0.875	1	15.8～22.2	0.625～0.875
22.2	0.875	2	15.8～22.2	0.625～0.875
22.2	0.875	3	15.8～19.0	0.625～0.750
25.4	1.00	2*	19.0～25.4	0.750～1.00
25.4	1.00	3	19.0～25.4	0.750～1.00
25.4	1.00	4	19.0～22.2	0.750～0.875

Note: 推荐的最大 HOG 是 HOC 的一半至 6mm 最大接合高度

* 将疏草刀前剪草高度 (HOC) 支架移至底部（滚刀组位置）侧板孔。

疏草刀有 3 个设置：空挡(N)、前进(F)和后退(R)。要改变疏草刀的方向，应旋转疏草刀驱动箱端部的旋钮，将所需位置与调整槽口对准。

Important: 不当或过度使用疏草滚刀（如太深或太频繁的疏草）可能导致草坪承受不必要的压力，致使草坪严重受损。请谨慎使用疏草刀。

投入常规使用之前，请务必确定疏草刀的性能，这一点十分重要。

要确定高质量疏草所需的适当高度/深度设置，请执行以下操作：

1. 将主剪草滚刀的剪草高度设置到通常不使用疏草滚刀时的位置。在前面使用槽纹滚筒，在后面使用全钢滚筒。

   Note: 清除草量是确定疏草滚刀高度/深度设置是否适合的关键指标。

2. 将各疏草滚刀设置为所需的高度。

3. 检查测试区，确定疏草区域的效果是否理想。如果不理想，可增高或降低疏草刀的高度，然后再进行测试。

请在第一次疏草后的 2 或 3 天检查测试区域的一般状况和损伤。如果疏草区正在变成黄色和棕色，而非疏草区仍是绿色，则说明疏草过度。

当想要在没有疏草刀的情况下剪草或需要运输机器时，请将快速升起联杆移至行驶位置（图 25）。

Note: 此操作可将疏草刀移至提升位置。

维护间隔

在首次使用 100 个小时后

每 500 个小时/年一次（以早到者为准）

1. 清洁疏草刀壳体的外表面。

   Important: 确保疏草刀壳体的外表面没有任何污物或草屑；如果草屑进入疏草刀内部，则可能损坏齿轮箱。

2. 取出壳体底部的排油塞（图 28）。

3. 取出壳体一侧的加油塞，并松开顶部的排气塞，以使空气通过（图 28）。

4. 将合适的容器在排油口下方对齐，以接住排出的油。

5. 将滚刀组向后倾斜到支撑架上，直至排油口转向底面，确保完全排净（图 26）。



   图 26

   1. 从排油口取出排油塞。
   2. 从加油口取出加油塞。
   3. 拧松排气塞。

6. 前后摇动滚刀组，确保完全排净。油完全排净后，将滚刀组放到水平面上。

7. 安装排油塞。

8. 使用随附的注油器（零件号 137-0872）向驱动箱注入 80-90W 机油。12.7cm 滚刀注入 50ml，17.8cm 滚刀注入 90ml。



   图 27

   1. 含有 80-90W 机油的注油器
   2. 加油口

9. 安装加油塞，紧固排气塞。

10. 上紧所有栓塞扭矩至 3.62～4.75N·m。

Note: 保留所有拆下的零件以备随后的安装之用，除非另有说明。

Important: 如果您在拆卸疏草刀驱动箱时遇到任何问题，请参阅主机维修手册或联系 BOSS 授权经销商。

1. 从疏草刀上取下盖子。

2. 卸下将疏草刀连接到驱动箱的夹紧螺栓（图 16）。

3. 卸下将疏草刀驱动箱连接到调整臂的轴肩螺栓和硬化垫圈（图 29）。



   图 29

   1. 轴肩螺栓
   2. 硬化垫圈
   3. 疏草刀驱动六角头
   4. 加固螺丝

4. 固定滚刀以便拆卸；请参阅固定滚刀以卸下螺纹插入件。

5. 如图 29所示，将加固螺丝（零件号 1-803022——单独出售）安装到疏草刀驱动六角头的内螺纹，并上紧扭矩至 13.5N⋅m。

6. 转动疏草刀驱动六角头，将疏草刀驱动箱从剪草滚刀上卸下（图 29）。

   Important: 如果疏草刀驱动箱安装在滚刀组的右侧，则逆时针（右旋螺纹）转动疏草刀驱动六角头，从滚刀组上卸下驱动箱轴。

   Important: 如果疏草刀驱动箱安装在滚刀组的左侧，则顺时针（左旋螺纹）转动疏草刀驱动六角头，从滚刀组上卸下驱动箱轴。

   Important: 您必须使用重壁 6 角套筒。

使用之后用对疏草滚刀进行喷水冲洗。切勿直接用水流冲洗疏草刀轴承密封件。切勿将疏草滚刀放入水中，以免组件生锈。

经常检查疏草滚刀刀片是否磨损或损坏。使用钳子调直弯曲的刀片，并更换磨损的刀片。检查刀片时，请检查左右刀片轴端的螺母是否拧紧。
