EU-lygtesæt

Se de oplysninger, der er trykt på huset (Figur 4) på beslagsiden af forlygten. Bemærk oplysningerne om delnummeret og "RH" (højre) eller "LH" (venstre).

Figur 4

Brug Figur 5, Figur 6 og Figur 7 til at identificere forlygtebeslagene til din maskine.

Figur 5

Groundsmaster 4000-maskiner

1. Venstre lygtebeslag
2. Højre lygtebeslag

Figur 6

Groundsmaster 4100-maskiner

1. Venstre lygtebeslag
2. Højre lygtebeslag

Figur 7

Maskiner med førerhus

1. Venstre lygtebeslag
2. Højre lygtebeslag

Fjern de 2 maskinskruer og 2 tynde spændeskiver, 2 tykke spændeskiver og 2 flangelåsemøtrikker, der fastgør gulvpanelets forende til maskinens stel (Figur 8).

Note: Gem fastgørelsesanordningerne.

Figur 8

1. Maskinskrue (½" x 4½")
2. Gulvpanel
3. Tynd spændeskive (½" x 1⅜")
4. Flangelåsemøtrik (½")
5. Tyk spændeskive (½" x 2¼" x ⅜")

Important: Sørg for at samle forlygten, der er markeret som venstre, med venstre lygtebeslag, og forlygten, der er markeret som højre, med højre lygtebeslag.

1. Hvis den er samlet, skal låsemøtrikken (12 mm) og låseskiven (12 mm) fjernes fra maskinskruen i forlygtebeslaget.

2. Saml maskinskruen (12 mm) og lygtebeslaget til Groundsmaster 4000-maskinerne (Figur 9) med låsemøtrikken (12 mm) og låseskiven (12 mm).

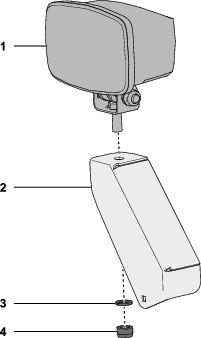

   Figur 9

   Højre forlygte vist.

   1. Forlygte
   2. Lygtebeslag (Groundsmaster 4000-maskiner)
   3. Låseskive
   4. Låsemøtrik

3. Tilspænd låsemøtrikken og maskinskruen.

4. Sæt kransen til 38 mm-hullet (1½") i lygtebeslaget (Figur 10).



   Figur 10

   1. Forlygte
   2. Forlygtebeslag
   3. Krans

5. Gentag trin  til 4 for den anden forlygte og Groundsmaster 4100-lygtebeslaget.

Important: Sørg for at samle forlygten, der er markeret som venstre, med venstre lygtebeslag, og forlygten, der er markeret som højre, med højre lygtebeslag.

1. Hvis den er samlet, skal låsemøtrikken (12 mm) og låseskiven (12 mm) fjernes fra maskinskruen i forlygtebeslaget.

2. Saml maskinskruen (12 mm) og lygtebeslaget til Groundsmaster 4100-maskinerne (Figur 11) med låsemøtrikken (12 mm) og låseskiven (12 mm).



   Figur 11

   Højre forlygte vist.

   1. Forlygte
   2. Lygtebeslag (Groundsmaster 4100-maskiner)
   3. Låseskive
   4. Låsemøtrik

3. Tilspænd låsemøtrikken og maskinskruen.

4. Gentag trin 1 til 3 for den anden forlygte og Groundsmaster 4100-lygtebeslaget.

Important: Sørg for at samle forlygten, der er markeret som venstre, med venstre lygtebeslag, og forlygten, der er markeret som højre, med højre lygtebeslag.

1. Hvis den er samlet, skal låsemøtrikken (12 mm) og låseskiven (12 mm) fjernes fra maskinskruen i forlygtebeslaget.

2. Saml maskinskruen (12 mm) og lygtebeslaget (Figur 12) med låsemøtrikken (12 mm) og låseskiven (12 mm).



   Figur 12

   Højre forlygte vist.

   1. Forlygte
   2. Lygtebeslag (maskiner med førerhus)
   3. Låseskive
   4. Låsemøtrik

3. Sæt kransen til 38 mm-hullet (1½") i lygtebeslaget (Figur 13).



   Figur 13

   1. Krans
   2. Forlygtebeslag til førerhus

4. Gentag trin 1 til 3 for den anden forlygte og lygtebeslaget.

1. Saml forlygten og lygtebeslaget på maskinens gulvpanel og stel med maskinskruen (½" x 4½"), den tynde spændeskive (½" x 1⅜"), den tykke spændeskive (½" x 2¼" x ⅜") og flangelåsemøtrikken (½"), som du fjernede i Afmontering af gulvpanelets fastgørelsesanordninger som vist i Figur 14 eller Figur 15.



   Figur 14

   Groundsmaster 4000-maskiner

   1. Maskinskrue (½" x 4½")
   2. Tynd spændeskive (½" x 1⅜")
   3. Forlygte og lygtebeslag (Groundsmaster 4000-maskiner)
   4. Forreste del af stellet
   5. Tyk spændeskive (½" x 2¼" x ⅜")
   6. Flangelåsemøtrik (½")


   Figur 15

   Groundsmaster 4100-maskiner

   1. Maskinskrue (½" x 4½")
   2. Tynd spændeskive (½" x 1⅜")
   3. Forlygte og lygtebeslag (Groundsmaster 4000-maskiner)
   4. Forreste del af stellet
   5. Tyk spændeskive (½" x 2¼" x ⅜")
   6. Flangelåsemøtrik (½")

2. Tilspænd flangelåsemøtrikken, maskinskruen og låsemøtrikken med et moment på 91 til 113 Nm.

3. Fjern kabelbåndet, der fastgør stikket med 6 sokler mærket (venstre forlygte) og stikket med 6 sokler mærket (højre forlygte) på maskinens ledningsnet til maskinens chassis (Figur 16).



   Figur 16

   Groundsmaster 4000 vist, Groundsmaster 4100 ligner den.

4. På Groundsmaster 4000-maskiner skal stikket med 6 sokler (mærket (venstre forlygte) eller (højre forlygte)) på maskinens ledningsnet føres gennem kransen som vist i Figur 17.



   Figur 17

   Groundsmaster 4000-maskiner

   1. Stik med 6 sokler (mærket (venstre forlygte) eller (højre forlygte – maskinens ledningsnet))
   2. Krans

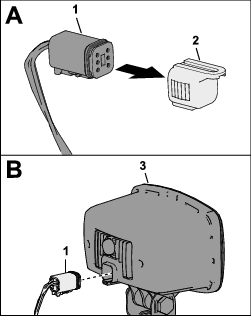

5. Fjern dækslet fra stikket med 6 sokler mærket (venstre forlygte) eller stikket med 6 sokler mærket (højre forlygte), og sæt stikket i forlygten (Figur 18).



   Figur 18

   1. Stik med 6 sokler (mærket (venstre forlygte) eller (højre forlygte – maskinens ledningsnet))
   2. Dæksel
   3. Forlygte

6. Bundt det overskydende ledningsnet, og fastgør det til chassiset med et kabelbånd.

7. Gentag trin 1 til 6 for forlygten og lygtebeslaget på den anden side af maskinen.

1. Monter forlygten og lygtebeslaget på forlygtebeslaget på førerhusets stel (Figur 19) med en flangehovedmaskinskrue (½" x 1"), flangelåsemøtrik (½"), bræddebolt (¼" x ⅝") og flangelåsemøtrik (¼").



   Figur 19

   1. Forlygtebeslag til førerhus
   2. Flangehovedmaskinskrue (½" x 1")
   3. Forlygtebeslag
   4. Flangelåsemøtrik (½")
   5. Bræddebolt (¼" x ⅝")
   6. Flangelåsemøtrik (¼")

2. Tilspænd låsemøtrikken og bræddebolten.

3. Tilspænd flangelåsemøtrikken, maskinskruen og låsemøtrikken med et moment på 91 til 113 Nm.

4. Før stikket med 6 sokler (mærket (venstre forlygte) eller (højre forlygte)) på maskinens ledningsnet gennem kransen som vist i Figur 21.



   Figur 20



   Figur 21

   1. Stik med 6 sokler (mærket (venstre forlygte) eller (højre forlygte – maskinens ledningsnet))
   2. Krans

5. Fjern dækslet fra stikket med 6 sokler mærket (venstre forlygte) eller stikket med 6 sokler mærket (højre forlygte), og sæt stikket i forlygten (Figur 22).



   Figur 22

   1. Stik med 6 sokler (mærket (venstre forlygte) eller (højre forlygte – maskinens ledningsnet))
   2. Dæksel
   3. Forlygte

6. Gentag trin 1 til 3 for forlygten og lygtebeslaget på den anden side af maskinen.

1. Fjern kappen fra ratdækslet, og skub kappen op (Figur 23).



   Figur 23

   1. Kappe
   2. Flangehovedskruer
   3. Ratdæksel

2. Fjern de 4 flangehovedskruer, der fastgør ratdækslet til dækselbeslagene, og løft dækslet (Figur 23).

3. Slib et hak i ratdækslet som vist i Figur 24.



   Figur 24

   1. Hak (ratdæksel)
   2. 6 mm
   3. 11 mm

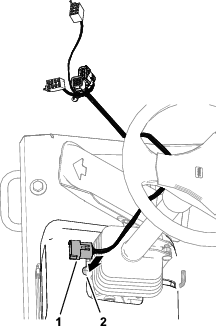

4. Ret den 12-benede stikende på styringsledningsnettet ind gennem hakket i styringsdækslet (Figur 25).



   Figur 25

   1. Stik med 12 ben (styringsledningsnet)
   2. Hak (ratdæksel)

5. Monter ratdækslet på dækselbeslagene med de 4 flangehovedskruer.

6. Træk kappen ned, og monter bunden af den i ratdækslet (Figur 26).



   Figur 26

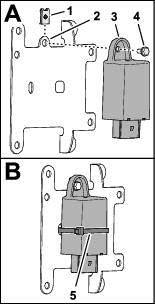

1. Monter klemmemøtrikken (nr. 10) på sikringsmonteringspladen (Figur 27).



   Figur 27

   1. Klemmemøtrik (nr. 10)
   2. Sikringsmonteringsplade
   3. Blinklys
   4. Flangehovedskrue (nr. 10 x ⅜")
   5. Kabelbånd

2. Monter blinklyset på monteringspladen (Figur 27) med en flangehovedskrue (nr. 10 x ⅜").

3. Fastgør blinklyset til monteringspladen med et kabelbånd (Figur 27).

4. Sæt stikket med 12 sokler på konsolledningsnettet i stikket med 12 ben på blinklyset (Figur 28).



   Figur 28

   1. Stik med 12 ben (blinklys)
   2. Stik med 12 sokler (konsolledningsnet)

5. Sæt skubbeforankringen på konsolledningsnettet ind i hullet på 6,4 mm i monteringsbeslaget (Figur 29).



   Figur 29

   1. Monteringsbeslag
   2. Skubbeforankring (konsolledningsnet)

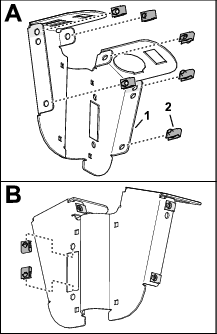

1. Monter de 8 klemmemøtrikker (¼") på kontaktbeslaget som vist i Figur 30.



   Figur 30

   1. Kontaktbeslag
   2. Klemmemøtrik (¼")

2. Sæt multifunktionskontakten i hullet på 100 mm i kontaktbeslaget som vist i Figur 31.



   Figur 31

   1. Kontaktbeslag
   2. Multifunktionskontakt

3. Fastgør multifunktionskontakten til kontaktbeslaget med de tykke og tynde kontaktklemmer (Figur 32).



   Figur 32

   1. Tap (multifunktionskontakt)
   2. Kontaktklemme (tyk)
   3. Kontaktklemme (tynd)

4. Sæt de 3 kontaktpropper i kontaktbeslaget som vist i Figur 33.



   Figur 33

   1. Kontaktprop

5. Ret vippekontakten til kontaktbeslaget ind efter lygteglasset på forenden af kontaktpladen (Figur 34).



   Figur 34

   1. Vippekontakt
   2. Kontaktpladens forende

6. Monter de 2 greb i sikringsdækslet, og fastgør grebene med 2 boltholdere (Figur 35).



   Figur 35

   1. Boltholder
   2. Sikringsdæksel
   3. Greb

7. Monter sikringsdækslet på kontaktpladen, og spænd grebene (Figur 35).

1. Ret kontaktpladen ind efter bagsiden eller ratstammen (Figur 37).



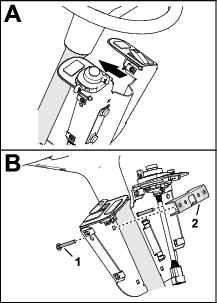

   Figur 36

   1. Bræddebolt (¼" x 2")
   2. Monteringsbeslag

2. Monter 2 bræddebolte (¼" x 2") gennem kontaktpladen og det andet monteringsbeslag ved de øverste huller på 6,4 mm (Figur 36).

3. Monter sikringsmonteringspladen på øverste monteringsbeslag og bræddebolte (Figur 37) med 2 flangelåsemøtrikker (¼").



   Figur 37

   1. Monteringsbeslag
   2. Bræddebolt (¼" x 2")
   3. Kontaktbeslag
   4. Sikringsmonteringsplade
   5. Flangelåsemøtrik (¼")

4. Monter 2 bræddebolte (¼" x 2") gennem kontaktpladen, monteringsbeslaget og sikringsmonteringspladen (Figur 37) med 2 bræddebolte (¼" x 2") og 2 flangelåsemøtrikker (¼") ved de nederste huller på 6,4 mm.

5. Ret kontaktpladen ind efter førersædet, og spænd de 4 flangelåsemøtrikker.

1. Sæt stikket med 8 sokler på styringsledningsnettet mærket (kontakt til katastrofelys) i stikket med 8 ben på vippekontakten (Figur 38).



   Figur 38

   1. Stik med 8 ben (vippekontakt)
   2. Stik med 8 sokler (mærket (kontakt til katastrofelys) – konsolledningsnet)

2. Sæt stikket med 9 ben på multifunktionskontaktens ledningsnet i stikket med 9 sokler på konsolledningsnettet (Figur 39).



   Figur 39

   1. Stik med 9 ben (multifunktionskontaktens ledningsnet)
   2. Stik med 9 sokler (konsolledningsnet)

3. Fastgør konsolledningsnettet til ratstammen med de 2 kabelbånd.

1. Ret hullerne i styringsdækslet ind efter hullerne i kontaktbeslaget (Figur 40).



   Figur 40

   1. Kontaktbeslag
   2. Skubbefastgørelsesanordning
   3. Styringsdæksel

2. Brug de midterste huller til at fastgøre dækslet til beslaget med 2 skubbefastgørelsesanordninger som vist i Figur 40.

3. Fastgør dækslet til beslaget med 4 flangehovedskruer (¼ x ¾) som vist i Figur 41.



   Figur 41

   1. Flangehovedskrue (¼" x ¾")
   2. Styringsdæksel

1. Ret hullet i hornets beslag ind efter hullet i ratstammeafstiveren som vist i Figur 43.



   Figur 42



   Figur 43

   1. Horn og beslag
   2. Flangelåsemøtrik (5/16")
   3. Ratstammeafstiver
   4. Maskinskrue (5/16" x ¾")
   5. Højre side af maskinen

2. Fastgør hornbeslaget på ratstammeafstiveren (Figur 43) med en maskinskrue (5/16" x ¾") og flangelåsemøtrik (5/16").

3. Tilslut de 2 spadestik på maskinens ledningsnet til hornets elektriske terminaler (Figur 44).



   Figur 44

   1. Horn
   2. Stik med spadestik
   3. Kabelbånd

4. Fastgør hornets ledninger med et kabelbånd.

1. Fjern dækslet fra stikket med 12 sokler på maskinens ledningsnet (Figur 45).



   Figur 45

   1. Stik med 12 sokler (maskinens ledningsnet)
   2. Dæksel
   3. Stik med 12 ben (konsolledningsnet)

2. Sæt stikket med 12 ben på konsolledningsnettet i stikket med 12 sokler på maskinens ledningsnet (Figur 45).

På gulvet langs højre side af førersædet skal du fjerne de 2 unbrakoskruer og 2 spændeskiver, der fastgør styringsdækslet til beslaget til den elektriske komponent, og fjerne dækslet (Figur 49).

Figur 49

1. Elektrisk dæksel
2. Unbrakoskrue
3. Spændeskive
4. Klemmemøtrik (beslag til elektrisk komponent)

På gulvet langs højre side af førersædet skal du fjerne de 2 unbrakoskruer, der fastgør styringsdækslet til beslaget til den elektriske komponent, og fjerne dækslet (Figur 50).

Figur 50

1. Elektrisk dæksel
2. Unbrakoskrue
3. Klemmemøtrik (beslag til elektrisk komponent)

1. Sæt sikringerne (Figur 51) i følgende sikringsblokpladser:

   Sikringsmærkning	Sikringsblokplads
   10 A	A3
   15 A	A4
   10 A	D4



   Figur 51

   1. Sikring (10 A) og sikringsblokplads A3
   2. Sikring (10 A) og sikringsblokplads D4
   3. Sikring (15 A) og sikringsblokplads A4

2. Sæt hornrelæet i stikket med 4 sokler på maskinens ledningsnet som vist i Figur 52.



   Figur 52

   1. Stik med 4 sokler (maskinens ledningsnet)
   2. Hornrelæ

1. Ret hullerne i styringsdækslet ind efter klemmemøtrikkerne på beslaget til den elektriske komponent (Figur 53).



   Figur 53

   1. Elektrisk dæksel
   2. Unbrakoskrue
   3. Spændeskive
   4. Klemmemøtrik (beslag til elektrisk komponent)

2. Monter styringsdækslet på beslaget til den elektriske komponent (Figur 53) med de 2 unbrakoskruer og 2 spændeskiver, som du fjernede tidligere i Afmontering af det elektriske dæksel.

1. Ret hullerne i styringsdækslet ind efter klemmemøtrikkerne på beslaget til den elektriske komponent (Figur 54).



   Figur 54

   1. Elektrisk dæksel
   2. Unbrakoskrue
   3. Klemmemøtrik (beslag til elektrisk komponent)

2. Monter styringsdækslet på beslaget til den elektriske komponent (Figur 54) med de 2 unbrakoskruer, som du fjernede tidligere i Afmontering af det elektriske dæksel.

1. Sæt venstre lygtehusbeslag på plads i venstre lygtehus som vist i Figur 55.



   Figur 55

   1. Venstre lygtehus
   2. Venstre lygtehusbeslag
   3. Bræddebolt (¼" x ⅝")
   4. Flangelåsemøtrik (¼")
   5. Højre lygtehus
   6. Højre lygtehusbeslag

2. Fastgør beslaget til huset (Figur 55) med 2 bræddebolte (¼" x ⅝") og flangelåsemøtrikker (¼").

3. Ret det højre beslag ind i det højre lygtehusbeslag som vist i Figur 55.

4. Fastgør beslaget til huset (Figur 55) med 2 bræddebolte (¼" x ⅝") og flangelåsemøtrikker (¼").

1. Monter stikket med 4 sokler i venstre baglygte og nummerpladens ledningsnet i venstre lygtehus (Figur 56).

   Note: Ledningsnettet til venstre baglygte og nummerpladen har et stik med 2 sokler til nummerpladelygten.



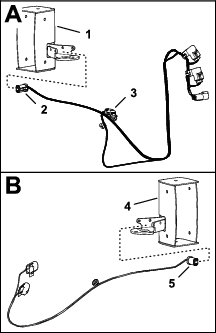

   Figur 56

   1. Venstre lygtehus
   2. Stik med 4 sokler (ledningsnet til venstre baglygte og nummerplade)
   3. Stik med 2 sokler (ledningsnet til venstre baglygte og nummerplade)
   4. Højre lygtehus
   5. Stik med 4 sokler (højre baglygtes ledningsnet)

2. Monter stikket med 4 sokler i højre baglygte og nummerpladens ledningsnet i højre lygtehus (Figur 56).

3. Sæt 2 klemmemøtrikker på det indre beslag som vist i Figur 57.



   Figur 57

   1. Indre beslag
   2. Klemmemøtrik (¼")
   3. Lygtehus
   4. Unbrakoskrue (¼" x ¾")

4. Sæt stikket med 4 sokler på ledningsnettet gennem det indre beslag (Figur 57).

5. Monter det indre beslag i lygtehuset, og fastgør beslaget til huset (Figur 57) med 4 unbrakoskruer (¼" x ¾").

6. Gentag trin 3 til 5 for det andet indre beslag og lygtehuset.

1. Ret baglygten ind efter lygtehuset med lygtens gule glas som vist i Figur 58.



   Figur 58

   1. Gult lygteglas (baglygte)
   2. Rød lygteglas (baglygte)
   3. Stik med 4 sokler (baglygtens ledningsnet)
   4. Stjerneskrue (nr. 10 x 1¼")
   5. Klemmemøtrik (nr. 10)

2. Sæt stikket med 4 sokler på ledningsnettet i stikket med 4 ben på baglygten (Figur 58).

3. Monter baglygten i lygtehuset, og fastgør lygten til huset (Figur 58) med 2 stjerneskruer (nr. 10 x 1¼").

4. Gentag trin 1 til 3 for den anden baglygte og lygtehuset.

5. Monter et aksebeslag på lygtehusets beslag (Figur 59) med 3 maskinskruer (¼" x ¾") og låsemøtrikker (¼").



   Figur 59

   1. Maskinskrue (¼" x ¾")
   2. Lygtehusbeslag
   3. Aksebeslag
   4. Låsemøtrik (¼")

6. Monter monteringsbeslaget på lygtehusets beslag med 4 skubbefastgørelsesanordninger (Figur 60).



   Figur 60

   1. Skubbefastgørelsesanordninger
   2. Monteringsbeslag
   3. Lygtehusbeslag

7. Gentag trin 5 og 6 for det andet monteringsbeslag og lygteenheden.

1. På venstre side af kofangeren skal du fjerne de 2 maskinskruer (½" x 1¼"), 2 spændeskiver (½") og 2 flangelåsemøtrikker (½"), der fastgør kofangeren til venstre stelvange (Figur 58).



   Figur 61

   1. Flangelåsemøtrik (½")
   2. Spændeskive (½")
   3. Maskinskrue (½" x 1¼")
   4. Bræddebolt (¼" x 1¼")
   5. Drejeledsadapterbeslag

2. Sæt 2 bræddebolte (¼ x 1¼") i åbningerne i drejeledsadapterbeslaget (Figur 58).

3. Monter drejeledsadapterbeslaget og kofangeren på venstre stelvange med de 2 maskinskruer (½" x 1¼"), 2 spændeskiver (½") og 2 flangelåsemøtrikker (½"), som du fjernede i trin 1.

4. Tilspænd maskinskruerne og låsemøtrikkerne med et moment på 91 til 113 Nm.

5. Monter aksebeslaget på bræddeboltene i drejeledsadapterbeslaget (Figur 62) med 2 flangelåsemøtrikker (⅜").



   Figur 62

   1. Bræddebolt (⅜" x 1¼")
   2. Aksebeslag
   3. Flangelåsemøtrik (⅜")

6. Gentag trin 1 til 4 for drejeledsadapterbeslaget på den anden side af kofangeren.

1. Monter kofangeren og afstandsbøsningen på beslaget til langsomtgående køretøj med en flangehovedlåsemøtrik (Figur 63).



   Figur 63

   1. Kofanger
   2. Afstandsbøsning
   3. Flangehovedlåsemøtrik (¼")
   4. Beslag til langsomtgående køretøj
   5. Hastighedsmærkat

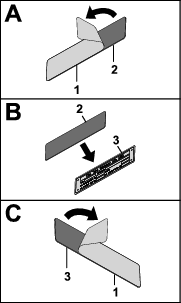

2. Fjern bagfilmen fra hastighedsmærkaten.

3. Ret hastighedsmærkaten ind efter beslaget til langsomtgående køretøj, og klæb mærkaten fast på beslaget (Figur 63).

4. Monter de 2 møtrikklemmer (nr. 10) på beslaget til langsomtgående køretøj (Figur 64).



   Figur 64

   1. Møtrikklemme (nr. 10)
   2. Nummerpladelygte
   3. Unbrakoskruer (nr. 10 x ¾")

5. Ret nummerpladelygtens ledningsnet ind gennem beslaget til langsomtgående køretøj (Figur 64).

6. Fastgør nummerpladelygten til møtrikklemmerne (Figur 64) med 2 unbrakoskruer (nr. 10 x ¾").

1. Ved hvert aksebeslag til motorhjelmen (Figur 65) fjernes den bageste flangehovedmaskinskrue (⅜" x 1¼").



   Figur 65

   1. Motorhjelmens aksebeslag
   2. Flangehovedmaskinskrue (⅜" x 1¼")

2. Ret hullerne på beslaget til langsomtgående køretøj ind efter åbningerne i motorhjelmens aksebeslag (Figur 66).



   Figur 66

   1. Beslag til langsomtgående køretøj
   2. Flangehovedmaskinskrue (⅜" x 1¼")

3. Monter beslaget til langsomtgående køretøj på motorhjelmens aksebeslag (Figur 66) med de 2 flangehovedmaskinskruer (⅜" x 1¼").

4. Tilspænd maskinskruerne til et moment på 37 til 45 Nm.

1. Rengør siden af motorhjelmen ved det mærkatplaceringsområde, der er vist i Figur 67, og lad motorhjelmen tørre.



   Figur 67

   1. 29 cm
   2. 7,5 cm

2. Fjern bagfilmen fra hastighedsmærkaten (Figur 68), og sæt den fast på motorhjelmen på den placering, der fremgår af Figur 67.



   Figur 68

   1. Hastighedsmærkat

3. Gentag trin 1 og 2 på den anden side af motorhjelmen.

1. Lås motorhjelmen op, og åbn den.

2. Før stikket med 4 sokler mærket (venstre baglygte) på maskinens ledningsnet under venstre stelvange og fremad (Figur 69).



   Figur 69

   1. Stik med 4 ben (mærket LH Rear Lights – ledningsnet til venstre baglygter)
   2. Magnetisk forankring af ledningsnettet
   3. Stik med 2 sokler (afgrening af nummerpladelygte – ledningsnet til venstre baglygte)

3. Fastgør den magnetiske forankring af ledningsnettet til stelvangen (Figur 69).

4. Før stikket med 2 sokler på nummerpladelygtens afgrening for ledningsnettet til venstre baglygte under motorhjelmen og indad (Figur 69).

5. På den indvendige side af stelvangen fjernes dækslet fra stikket med 4 sokler mærket (venstre baglygte) på maskinens ledningsnet (Figur 70).



   Figur 70

   1. Stik med 4 sokler (mærket – ledningsnet til maskine)
   2. Dæksel
   3. Stik med 4 ben (mærket LH Rear Lights – ledningsnet til venstre baglygter)

6. Sæt stikket med 4 ben mærket LH Rear Lights (venstre baglygter) på det venstre baglygteledningsnet i stikket med 4 sokler mærket (venstre baglygte) på maskinens ledningsnet (Figur 70).

1. Sæt skubbeforankringen på afgreningen af nummerpladelygten på venstre baglygteledningsnet i hullet i venstre beslag til motorhjelmshængslet (Figur 75).



   Figur 71

   1. Skubbeforankring
   2. Hul (motorhjelmshængslets beslag – venstre)
   3. Dæksel
   4. Stik med 2 sokler (afgrening af nummerpladelygte – ledningsnet til venstre baglygte)

2. Fjern dækslet fra stikket med 2 sokler på ledningsnettets afgrening til nummerpladelygten (Figur 75).

3. Sæt nummerpladelygtens stik med 2 ben i stikket med 2 sokler på venstre baglygtes ledningsnet (Figur 76).



   Figur 72

   1. Stik med 2 ben (nummerpladelygte)
   2. Stik med 2 sokler (afgrening af nummerpladelygte – ledningsnet til venstre baglygte)

1. Før stikket med 4 sokler mærket (højre baglygte) på maskinens ledningsnet under venstre stelvange og frem (Figur 73).



   Figur 73

   1. Magnetisk forankring af ledningsnettet

2. På den indvendige side af stelvangen fjernes dækslet fra stikket med 4 sokler mærket (højre baglygte) på maskinens ledningsnet (Figur 80).



   Figur 74

   1. Dæksel
   2. Stik med 4 sokler (mærket – ledningsnet til maskine)
   3. Stik med 4 ben (mærket RH Rear Lights – ledningsnet til højre baglygter)

3. Sæt stikket med 4 ben mærket RH Rear Lights på det højre baglygteledningsnet i stikket med 4 sokler mærket på maskinens ledningsnet (Figur 70).

   Important: Sørg for at føre ledningsnettene væk fra udstødningsrøret.

4. Luk og lås motorhjelmen.

Figur 78

1. SLUKKET
2. Vejlygter TæNDT
3. Vejlygter og valgfri arbejdslygte TæNDT

1. Tænd for nøglekontakten, og tryk lygtekontakten til positionen ON (til).

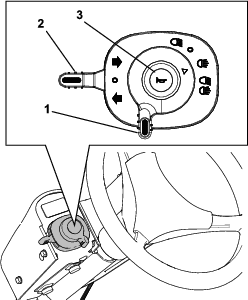

2. Drej lygtekontakten (Figur 77 og Figur 78) til følgende positioner:

   • SLUKKET

   • Vejlygter TæNDT

   • Vejlygter og valgfri arbejdslygte TæNDT

• Flyt drejesignalkontakten (Figur 77) op for at signalere et højresving.

• Flyt kontakten ned for at signalere et venstresving.

• Flyt kontakten til midterste position for at slå drejesignalerne fra.

Tryk på hornknappen (Figur 77) for at aktivere hornet.

Figur 79

1. Kontakt til katastrofelys

• Tryk på den øverste del af kontakten (Figur 79) for at tænde katastrofelysene.

  Note: Kontakten til katastrofelys lyser, når katastrofelysene er tændt.

• Tryk på bunden af kontakten for at slukke katastrofelysene.

1. Parker maskinen på en plan overflade, aktiver parkeringsbremsen, sænk klippeenhederne, sluk for motoren, og tag nøglen ud.

2. Fjern det elektriske dæksel. Se Afmontering af det elektriske dæksel eller Afmontering af det elektriske dæksel.

3. Udskift den åbne sikring.

   Sikringsblokplads	Beskyttede kredsløb	Sikringsmærkning
   A3	Strøm til EU-lygtesæt	10 A
   A4	Vejlygtesæt	15 A
   D4	Horn	10 A



   Figur 81

   1. Sikring (10 A) og sikringsblokplads A3
   2. Sikring (10 A) og sikringsblokplads D4
   3. Sikring (15 A) og sikringsblokplads A4

4. Monter det elektriske dæksel. Se Montering af det elektriske dæksel eller Montering af det elektriske dæksel.

1. Parker maskinen på en plan overflade, aktiver parkeringsbremsen, sænk klippeenhederne, sluk for motoren, og tag nøglen ud.

2. Lås motorhjelmen op, og åbn den.

3. Fjern dækslet fra den indbyggede sikringsholder (Figur 82).



   Figur 82

   1. Dæksel
   2. Sikring
   3. Indbygget sikringsholder

4. Udskift sikringen. Se sikringstabellen.

   Sikringstabel

   Ledningsnet til venstre baglygte	Beskyttede kredsløb	Sikringsmærkning
   Mærket (ledningsnet til venstre baglygter)	Baglygter og nummerpladelygte	5 A
   Mærket (bremselygtesikring)	Bremselygter	5 A
   Ledningsnet til venstre baglygte	Beskyttede kredsløb	Sikringsmærkning
   Mærket (ledningsnet til højre baglygter)	Baglygter og nummerpladelygte	5 A
   Mærket (bremselygtesikring)	Bremselygter	5 A

5. Skru dækslet på sikringsholderen (Figur 82).

6. Luk og lås motorhjelmen.
