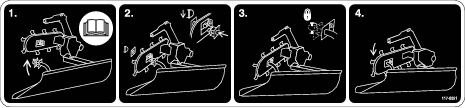

Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of ontbrekende stickers. |
Installatie
De achterste montagebeugel monteren
Benodigde onderdelen voor deze stap:
| Schuif | 1 |
| Achterste montagebeugel | 1 |
| Slotbout | 6 |
| Borgmoer | 6 |
Monteer de achterste montagebeugel met 6 slotbouten en borgmoeren op de schuif (Figuur 1).
De voorste montagebeugel monteren
Benodigde onderdelen voor deze stap:
| Voorste montagebeugel | 1 |
| Slotbout | 4 |
| Borgmoer | 4 |
Monteer de voorste montagebeugel met 4 slotbouten en borgmoeren op de schuif (Figuur 2).
Gebruiksaanwijzing
Note: Bepaal vanuit de normale bedieningspositie de linker- en rechterzijde van de machine.
De schuif op de sleuvengraver monteren
Gevaar
Als u probeert om de schuif te monteren of te verwijderen terwijl de motor van de sleuvengraver loopt, kan iemand per ongeluk de ketting starten, waardoor u ernstig of dodelijk letsel kunt oplopen.
Zet de motor altijd af en verwijder het contactsleuteltje voordat u de schuif probeert te monteren of te verwijderen.
-
Breng de graafarm omhoog, zet de motor af en verwijder het sleuteltje.
-
Schuif de achterste montagebeugel van de schuif in de opening in de sleuvengraver aan de linkerkant van de graafarm, waardoor deze op de dwarsstang wordt geplaatst (Figuur 3).
-
Verwijder de lynchpen en de bevestigingsplaat van de voorste montagebeugel (Figuur 4).
-
Draai de schuif naar rechts en steek de voorste montagebeugel in de opening in de graafarm (Figuur 5).
-
Schuif de bevestigingsplaat op de voorste montagebeugel en maak deze vast met de bevestigde lynchpen (Figuur 4).
Een sleuf vullen
-
Rijd de sleuvengraver met de gemonteerde schuif naar het einde van de sleuf, met de schuif net achter de stapel uitgegraven grond zodat het linker uiteinde van de schuif overlapt met de rechterkant van de sleuf (Figuur 6).
-
Laat de graafarm zakken totdat de schuif de grond raakt, maar graaf de schuif niet in de grond.
Note: Als u vult over graszoden die u niet wilt verscheuren, laat de schuif dan neer totdat deze net de bovenkant van het gras raakt. Op deze manier zal de schuif het merendeel van de grond in de sleuf duwen zonder in de graszoden te dringen. U kunt daarna de resterende grond erin harken na het vullen.
-
Rij de sleuvengraver naar voren en duw de uitgegraven grond in de sleuf.
De schuif verwijderen
Gevaar
Als u probeert om de schuif te monteren of te verwijderen terwijl de motor van de sleuvengraver loopt, kan iemand per ongeluk de ketting starten, waardoor u ernstig of dodelijk letsel kunt oplopen.
Zet de motor altijd af en verwijder het contactsleuteltje voordat u de schuif probeert te monteren of te verwijderen.
-
Breng de graafarm omhoog om de schuif van de grond op te tillen.
-
Zet de motor af en haal het sleuteltje uit het contact.
-
Verwijder de lynchpen en de bevestigingsplaat van de voorste montagebeugel (Figuur 4).
-
Trek de voorste montagebeugel uit de graafarm en til de schuif van de sleuvengraver.
-
Monteer de bevestigingsplaat en de lynchpen terug in de voorste montagebeugel om deze op te bergen.
De schuif op een aanhanger laden
Verwijder de schuif voordat u de sleuvengraver op een aanhanger laadt. Bewaar en bevestig deze afzonderlijk van de sleuvengraver.
Important: Als u probeert om de sleuvengraver samen met de gemonteerde schuif te laden op de Toro TRX-aanhanger, kunt u de aanhanger of de schuif beschadigen. Verwijder de schuif altijd voordat u deze op de aanhanger laadt.
