Tämä tuote on soveltuvien eurooppalaisten direktiivien mukainen. Lisätietoja on tämän julkaisun lopussa olevassa liittämisvakuutuksessa.
Turvaohjeet

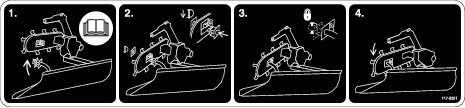

Turva- ja ohjetarrat
 |
Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla. |
Asennus
Taka-asennuskannattimen asennus
Vaiheeseen tarvittavat osat:
| Terä | 1 |
| Taka-asennuskannatin | 1 |
| Lukkopultti | 6 |
| Lukkomutteri | 6 |
Asenna taka-asennuskannatin terään kuudella lukkopultilla ja lukkomutterilla (Kuva 1).
Etuasennuskannattimen asennus
Vaiheeseen tarvittavat osat:
| Etuasennuskannatin | 1 |
| Lukkopultti | 4 |
| Lukkomutteri | 4 |
Asenna etuasennuskannatin terään neljällä lukkopultilla ja lukkomutterilla (Kuva 2).
Käyttö
Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.
Terän asennus kuokkakaivukoneeseen
Hengenvaara
Jos terää yritetään asentaa tai irrottaa, kun kuokkakaivukoneen moottori on käynnissä, joku voi vahingossa käynnistää teräketjun, mikä voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan.
Sammuta moottori ja irrota virta-avain aina ennen kuin yrität asentaa tai irrottaa terää.
-
Nosta puomi ylös, sammuta moottori ja irrota virta-avain.
-
Liu’uta terän taka-asennuskannatin kuokkakaivukoneen aukkoon puomista vasemmalle, niin että se asettuu poikkitankoon (Kuva 3).
-
Irrota lukitussokka ja asennuslevy etuasennuskannattimesta (Kuva 4).
-
Käännä terää oikealle ja aseta etuasennuskannatin puomin aukkoon (Kuva 5).
-
Liu’uta asennuslevy etuasennuskannattimeen ja kiinnitä se kiinnitetyllä lukitussokalla (Kuva 4).
Ojan täyttäminen
-
Kun terä on asennettuna, aja kaivannon päätyyn ja käänny siten, että terä osoittaa heti kaivujätepinon taakse ja sen vasen pää on kaivannon oikean puolen päällä (Kuva 6).
-
Laske puomia, kunnes terä koskettaa maata, mutta älä työnnä terää maahan.
Note: Jos täytät turvemättäällä, jota et halua rikkoa, laske terää, kunnes se koskettaa vain nurmen yläosaa. Näin se työntää suurimman osan maaperästä kaivantoon kaivautumatta mättääseen. Täyttämisen jälkeen voit haravoida sinne lopun maa-aineksen.
-
Aja kuokkakaivukonetta eteenpäin työntäen kaivujätemaata kaivantoon.
Terän irrotus
Hengenvaara
Jos terää yritetään asentaa tai irrottaa, kun kuokkakaivukoneen moottori on käynnissä, joku voi vahingossa käynnistää teräketjun, mikä voi johtaa vakavaan loukkaantumiseen tai hengenvaaraan.
Sammuta moottori ja irrota virta-avain aina ennen kuin yrität asentaa tai irrottaa terää.
-
Nosta puomi, jotta voit nostaa terän maasta.
-
Sammuta moottori ja irrota virta-avain.
-
Irrota lukitussokka ja asennuslevy etuasennuskannattimesta (Kuva 4).
-
Vedä etuasennuskannatin ulos puomista ja nosta terä irti kuokkakaivukoneesta.
-
Asenna asennuslevy ja lukitussokka takaisin etuasennuskannattimeen säilytystä varten.
Terän lastaus perävaunuun
Irrota terä, ennen kuin lastaat kuokkakaivukoneen perävaunuun. Säilytä ja kiinnitä se erillään kuokkakaivukoneesta.
Important: Kun terä on asennettuna ja yrität lastata kuokkakaivukonetta Toro TRX -perävaunuun, perävaunu tai terä voi vaurioitua. Irrota terä aina ennen sen lastaamista perävaunuun.
