Shrnovací radlice

Drážkovač TRX

Model No. 22980-Serial No. 316000001 and Up

Model No. 22980-Serial No. 400000000 and Up

Tento výrobek splňuje všechny relevantní směrnice Evropské unie. Více informací naleznete v části Prohlášení o zabudování (POZ) na zadní straně této publikace.

Bezpečnost

Bezpečnostní a instrukční štítky

Graphic

Bezpečnostní štítky a pokyny jsou umístěny na viditelném místě v blízkosti každého prostoru představujícího potenciální nebezpečí. V případě ztráty nebo poškození původní nálepky nahraďte nálepku novou.
decal117-6252

117–6252

  1. Nebezpečí zachycení drážkovačem – před montáží radlice nebo prováděním jakékoli údržby vyjměte klíč zapalování.

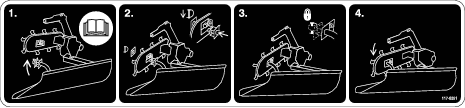

decal117-6251

117–6251

  1. Zasuňte zadní montážní konzolu do základny drážkovače.
  2. Zasuňte přední montážní konzolu do výložníku.
  3. Zajistěte přední montážní konzolu pomocí montážní desky a pojistného kolíku.
  4. Radlici spusťte na zem sklopením výložníku.

Instalace

Montáž zadní montážní konzoly

Díly potřebné k provedení tohoto kroku:

Radlice1
Zadní montážní konzola1
Vratový šroub6
Pojistná matice 6

Namontujte zadní montážní konzolu na radlici pomocí 6 vratových šroubů a pojistných matic (Obrázek 1).

g413607

Obrázek 1

  1. Vratový šroub
  2. Radlice
  3. Zadní montážní konzola
  4. Pojistná matice

Montáž přední montážní konzoly

Díly potřebné k provedení tohoto kroku:

Přední montážní konzola1
Vratový šroub4
Pojistná matice4

Namontujte přední montážní konzolu na radlici pomocí 4 vratových šroubů a pojistných matic (Obrázek 2).

g413618

Obrázek 2

  1. Radlice
  2. Vratový šroub
  3. Přední montážní konzola
  4. Pojistná matice

Obsluha

Note: Levou a pravou stranu stroje určete z pohledu běžné pozice obsluhy.

Montáž radlice na drážkovač

Nebezpečí

Pokud se pokusíte namontovat nebo demontovat radlici s běžícím motorem drážkovače, může jiná osoba omylem spustit řetěz, který vás může vážně zranit nebo usmrtit.

Před montáží nebo demontáží radlice vždy vypněte motor a vyjměte klíč zapalování.

  1. Zvedněte výložník, vypněte motor a vyjměte klíč zapalování.

  2. Zasuňte zadní montážní konzolu radlice do otvoru na drážkovači vlevo od výložníku a nasaďte ji na příčník (Obrázek 3).

    g413898

    Obrázek 3

  3. Demontujte pojistný kolík a montážní desku z přední montážní konzoly (Obrázek 4).

    g413897

    Obrázek 4

    1. Pojistný kolík (šňůra není vyobrazena)
    2. Montážní deska
    3. Přední montážní konzola

  4. Natočte radlici doprava a zasuňte přední montážní konzolu do otvoru ve výložníku (Obrázek 5).

    g413900

    Obrázek 5

  5. Montážní desku nasaďte na přední montážní konzolu a zajistěte ji přiloženým pojistným kolíkem (Obrázek 4).

Zahrnování výkopu

  1. Zajeďte s drážkovačem s nasazenou radlicí na konec výkopu a nasměrujte radlici těsně za hromadu zeminy tak, aby levý konec radlice překrýval pravou stranu výkopu (Obrázek 6).

    g010481

    Obrázek 6

  2. Spusťte výložník tak, aby se radlice dotkla země, ale do země ji nezahlubujte.

    Note: Pokud zahrnujete trávník, který nechcete poškodit, spusťte radlici dolů natolik, aby se dotýkala horní části trávníku. Tímto způsobem bude přemístěna většina zeminy do výkopu, aniž by docházelo k zahlubování do trávníku. Po zahrnutí můžete zbylou zeminu rozhrabat.

  3. Jeďte s drážkovačem dopředu a zatlačte zeminu do výkopu.

Demontáž radlice

Nebezpečí

Pokud se pokusíte namontovat nebo demontovat radlici s běžícím motorem drážkovače, může jiná osoba omylem spustit řetěz, který vás může vážně zranit nebo usmrtit.

Před montáží nebo demontáží radlice vždy vypněte motor a vyjměte klíč zapalování.

  1. Radlici zvedněte nad zem zvednutím výložníku.

  2. Zastavte motor a vytáhněte klíč zapalování.

  3. Demontujte pojistný kolík a montážní desku z přední montážní konzoly (Obrázek 4).

  4. Vysuňte přední montážní konzolu z výložníku a zvedněte radlici z drážkovače.

  5. Pro účely uskladnění namontujte zpět montážní desku a pojistný kolík na přední montážní konzolu.

Naložení radlice na přívěs

Před naložením drážkovače na přívěs demontujte radlici. Uložte a zajistěte ji odděleně od drážkovače.

Important: Pokud se pokusíte naložit drážkovač s nasazenou radlicí na přívěs Toro TRX, můžete poškodit přívěs nebo radlici. Před nakládáním na přívěs vždy radlici demontujte.
