Tolólap

TRX árokásó

Model No. 22980-Serial No. 316000001 and Up

Model No. 22980-Serial No. 400000000 and Up

A termék minden vonatkozó európai irányelvnek megfelel. A részletekért nézze át a kiadvány hátulján található Beépítési nyilatkozatot.

Biztonság

Biztonsági és tájékoztató címkék

Graphic

A biztonsági címkék és utasítások a kezelő számára feltűnő helyen, a potenciálisan veszélyes területek közelében találhatók. A sérült vagy hiányzó matricát cserélje le, illetve pótolja.
decal117-6252

117–6252

  1. Beakadásveszély; árokásó – vegye ki az indítókulcsot, mielőtt a tolólap felszerelésébe vagy bármilyen karbantartásba kezd.

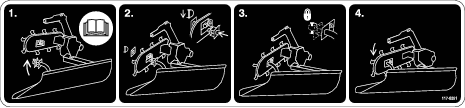

decal117-6251

117–6251

  1. Illessze be a hátsó rögzítőkeretet az árokásó alapjába.
  2. Illessze be az első rögzítőkeretet a karba.
  3. Rögzítse az első rögzítőkeretet a szerelőlap és a biztosítócsap segítségével.
  4. A kart leengedve fektesse a talajra a tolólapot.

Üzembeállítás

A hátsó rögzítőkeret felszerelése

Ehhez az eljáráshoz szükséges alkatrészek:

Tolólap1
Hátsó rögzítőkeret1
Kapupántcsavar6
Önbiztosító anya6

Szerelje fel a hátsó rögzítőkeretet a tolólapra a 6 kapupántcsavar és önbiztosító anya segítségével (Ábra 1).

g413607

Ábra 1

  1. Kapupántcsavar
  2. Tolólap
  3. Hátsó rögzítőkeret
  4. Önbiztosító anya

Az első rögzítőkeret felszerelése

Ehhez az eljáráshoz szükséges alkatrészek:

Első rögzítőkeret1
Kapupántcsavar4
Önbiztosító anya4

Szerelje fel az első rögzítőkeretet a tolólapra a 4 kapupántcsavar és önbiztosító anya segítségével (Ábra 2).

g413618

Ábra 2

  1. Tolólap
  2. Kapupántcsavar
  3. Első rögzítőkeret
  4. Önzáró anya

Üzemeltetés

Note: A gép jobb és bal oldalát normál üzemeltetési helyzetben határozza meg.

A tolólap felszerelése az árokásóra

Veszély

Ha úgy kísérli meg a tolólap fel- vagy leszerelését, hogy közben jár az árokásó motorja, ha valaki véletlenül elindítja a láncot, az az Ön súlyos sérülését, akár a halálát is okozhatja.

Mindig állítsa le a motort és vegye ki az indítókulcsot, mielőtt a tolólap fel- vagy leszerelésébe kezd.

  1. Emelje fel a kart, állítsa le a motort és vegye ki az indítókulcsot.

  2. Csúsztassa be a tolólap hátsó rögzítőkeretét az árokásó nyílásba a kar bal oldalán, hogy felüljön a keresztrúdra (Ábra 3).

    g413898

    Ábra 3

  3. Távolítsa el a biztosítócsapot és a szerelőlapot az első rögzítőkeretről (Ábra 4).

    g413897

    Ábra 4

    1. Biztosítócsap (a biztosítózsinór nem látható)
    2. Szerelőlap
    3. Első rögzítőkeret

  4. Fordítsa el a tolólapot jobbra, beillesztve az első rögzítőkeretet a karon kialakított nyílásba (Ábra 5).

    g413900

    Ábra 5

  5. Csúsztassa rá a szerelőlapot az első rögzítőkeretre, és biztosítsa a hozzá rögzített biztosítócsappal (Ábra 4).

Árok betemetése

  1. Hajtson a felszerelt tolólappal rendelkező árokásóval az árok végéhez, a tolólapot a kiásott halom mögé tájolva úgy, hogy a tolólap bal széle túlnyúljon az árok jobb szélén (Ábra 6).

    g010481

    Ábra 6

  2. Engedje le a kart annyira, hogy a tolólap a talajhoz érjen, de még ne mélyedjen a talajba.

    Note: Ha a föld gyepen van, és azt nem szeretné felsérteni, engedje le a tolólapot annyira, hogy éppen csak érintse a fűszálak tetejét. Így anélkül tudja majd visszajuttatni a föld nagy részét az árokba, hogy beleásna a gyepbe. A maradék földet a visszatöltés után begereblyézheti.

  3. Induljon el előremenetben az árokásóval, beletolva a földet az árokba.

A tolólap leszerelése

Veszély

Ha úgy kísérli meg a tolólap fel- vagy leszerelését, hogy közben jár az árokásó motorja, ha valaki véletlenül elindítja a láncot, az az Ön súlyos sérülését, akár a halálát is okozhatja.

Mindig állítsa le a motort és vegye ki az indítókulcsot, mielőtt a tolólap fel- vagy leszerelésébe kezd.

  1. A kart felemelve emelje el a talajtól a tolólapot.

  2. Állítsa le a motort és vegye ki az indítókulcsot.

  3. Távolítsa el a biztosítócsapot és a szerelőlapot az első rögzítőkeretről (Ábra 4).

  4. Húzza ki az első rögzítőkeretet a karból és emelje le a tolólapot az árokásóról.

  5. Szerelje vissza a szerelőlapot és a biztosítócsapot az első rögzítőkeretbe a tárolásához.

A tolólap felrakása pótkocsira

Távolítsa el a tolólapot, mielőtt felrakodja az árokásót a pótkocsira. Helyezze el és biztosítsa az árokásótól különválasztva.

Important: Ha az árokásót felszerelt tolólappal kísérli meg felrakodni a Toro TRX pótkocsira, a pótkocsi vagy a tolólap megsérülhet. Mindig távolítsa el róla a tolólapot, mielőtt felteszi a pótkocsira.
