Igenfyllningsskrapa

TRX-dikesgrävare

Model No. 22980-Serial No. 316000001 and Up

Model No. 22980-Serial No. 400000000 and Up

Denna produkt uppfyller kraven i alla relevanta europeiska direktiv. Mer information finns i försäkran om inbyggnad i slutet av det här dokumentet.

Säkerhet

Säkerhets- och instruktionsdekaler

Graphic

Säkerhetsdekalerna och säkerhetsinstruktionerna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.
decal117-6252

117-6252

  1. Risk för att fastna i dikesgrävaren – ta ut nyckeln ur tändningslåset innan du monterar skrapan eller utför underhåll.

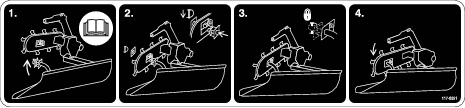

decal117-6251

117-6251

  1. För in det bakre monteringsfästet i dikesgrävarens basdel.
  2. För in det främre monteringsfästet i grävarmen.
  3. Fäst det främre monteringsfästet med fästplattan och hjulsprinten.
  4. Sänk ner grävarmen så att skrapan sänks ner till marken.

Montering

Montera det bakre monteringsfästet

Delar som behövs till detta steg:

Skrapa1
Bakre monteringsfäste1
Vagnsbult6
Låsmutter6

Montera det bakre monteringsfästet på skrapan med de 6 vagnsbultarna och låsmuttrarna (Figur 1).

g413607

Figur 1

  1. Vagnsbult
  2. Skrapa
  3. Bakre monteringsfäste
  4. Låsmutter

Montera det främre monteringsfästet

Delar som behövs till detta steg:

Främre monteringsfäste1
Vagnsbult4
Låsmutter4

Montera det främre monteringsfästet på skrapan med de 4 vagnsbultarna och låsmuttrarna (Figur 2).

g413618

Figur 2

  1. Skrapa
  2. Vagnsbult
  3. Främre monteringsfäste
  4. Låsmutter

Körning

Note: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Montera skrapan på dikesgrävaren

Fara

Om du försöker montera eller demontera skrapan när dikesgrävarens motor är igång kan någon råka starta kedjan av misstag, vilket kan orsaka allvarliga personskador eller dödsfall.

Stäng alltid av motorn och ta ut nyckeln ur tändningslåset innan du försöker montera eller demontera skrapan.

  1. Höj grävarmen, stäng av motorn och ta ut nyckeln ur tändningslåset.

  2. Skjut in det bakre monteringsfästet på skrapan i öppningen som sitter till vänster om grävarmen på dikesgrävaren och se till att det fästs ordentligt på tvärslån (Figur 3).

    g413898

    Figur 3

  3. Ta bort hjulsprinten och fästplattan från det främre monteringsfästet (Figur 4).

    g413897

    Figur 4

    1. Hjulsprint (snodden syns inte)
    2. Fästplatta
    3. Främre monteringsfäste

  4. Sväng skrapan till höger och för in det främre monteringsfästet i öppningen på grävarmen (Figur 5).

    g413900

    Figur 5

  5. Skjut på fästplattan på det främre monteringsfästet och fäst den med hjulsprinten (Figur 4).

Fylla igen ett dike

  1. Kör fram dikesgrävaren med skrapan monterad till dikets kant och rikta in skrapan precis bakom högen med schaktningsavfall så att skrapans vänstra ände överlappar dikets högra ände (Figur 6).

    g010481

    Figur 6

  2. Sänk ner grävarmen tills skrapan nuddar vid marken, men kör inte ner skrapan i marken.

    Note: Om du fyller igen över gräs som du inte vill skära sönder ska du sänka skrapan så att den bara nuddar vid grässtråna. Det gör att du kommer att skjuta ner det mesta av jorden i diket utan att köra ner skrapan i gräsmattan. När du har fyllt färdigt kan du kratta ner jorden som blir över.

  3. Kör dikesgrävaren framåt och skjut ner schaktningsjorden i diket.

Demontera skrapan

Fara

Om du försöker montera eller demontera skrapan när dikesgrävarens motor är igång kan någon råka starta kedjan av misstag, vilket kan orsaka allvarliga personskador eller dödsfall.

Stäng alltid av motorn och ta ut nyckeln ur tändningslåset innan du försöker montera eller demontera skrapan.

  1. Höj upp grävarmen så att skrapan lyfts upp från marken.

  2. Stäng av motorn och ta ut nyckeln ur tändningslåset.

  3. Ta bort hjulsprinten och fästplattan från det främre monteringsfästet (Figur 4).

  4. Dra ut det främre monteringsfästet från grävarmen och lyft av skrapan från dikesgrävaren.

  5. Montera fästplattan och hjulsprinten på det främre monteringsfästet och förvara dem där.

Lasta skrapan på ett släp

Demontera skrapan innan dikesgrävaren lastas på ett släp. Placera den separat från dikesgrävaren och fäst den ordentligt.

Important: Om du lastar dikesgrävaren på Toro TRX-släpet när skrapan fortfarande är monterad kan släpet eller skrapan skadas. Ta alltid bort skrapan innan dikesgrävaren lastas på släpet.
