Sicherheit
Sicherheits- und Bedienungsschilder
 |

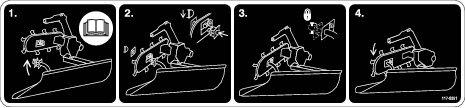

Die Sicherheits- und Bedienungsaufkleber sind für den Bediener gut sichtbar und befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. |
Installation
Montieren der hinteren Befestigungshalterung
Für diesen Arbeitsschritt erforderliche Teile:
| Planierschild | 1 |
| Hintere Befestigungshalterung | 1 |
| Schlossschraube | 6 |
| Sicherungsmutter | 6 |
Montieren Sie die hintere Befestigungshalterung mit sechs Schlossschrauben und Sicherungsmuttern am Schild (Bild 1).
Montieren der vorderen Befestigungshalterung
Für diesen Arbeitsschritt erforderliche Teile:
| Vordere Befestigungshalterung | 1 |
| Schlossschraube | 4 |
| Sicherungsmutter | 4 |
Montieren Sie die vordere Befestigungshalterung mit 4 Schlossschrauben und Sicherungsmuttern am Schild (Bild 2).
Betrieb
Note: Bestimmen Sie die linke und rechte Seite der Maschine anhand der normalen Sitz- und Bedienpsition.
Montieren des Schilds am Grabenfräsen
Gefahr
Wenn Sie versuchen, das Schild zu montieren oder abzunehmen, während der Motor der Grabenfräse läuft, könnte die Kette aus Versehen gestartet werden und Sie schwer oder tödlich verletzen.
Stellen Sie immer den Motor ab und ziehen den Zündschlüssel ab, bevor Sie das Schild montieren oder abnehmen.
-
Heben Sie den Ausleger ab, stellen den Motor ab und ziehen den Schlüssel ab.
-
Schieben Sie die hintere Befestigungshalterung des Schilds in die Öffnung, die sich links vom Ausleger am Grabenfräsen befindet; setzen Sie es auf die Querstrebe (Bild 3).
-
Nehmen Sie den Klappstecker und die Befestigungsplatte von der vorderen Befestigungshalterung ab (Bild 4).
-
Schwenken Sie das Planierschild nach rechts und stecken Sie die vordere Befestigungshalterung in die Öffnung am Ausleger (Bild 5).
-
Schieben Sie die Befestigungsplatte auf die vordere Befestigungshalterung und befestigen sie mit dem verbundenen Klappstecker (Bild 4).
Auffüllen eines Grabens
-
Fahren Sie den Grabenfräsen mit montiertem Planierschild an das Ende des Grabens; das Planierschild sollte direkt hinter dem Haufen ausgegrabener Erde sein, sodass das linke Ende des Planierschilds sich mit der rechten Seite des Grabens überschneidet (Bild 6).
-
Senken Sie den Ausleger ab, bis das Planierschild den Boden berührt, das Planierschild sollte sich jedoch nicht in den Boden graben.
Note: Wenn Sie über einem Rasenstück auffüllen, das nicht zerrissen werden soll, senken Sie das Planierschild ab, bis es das Gras leicht oben berührt. Das Planierschild schiebt dann die meiste Erde in den Graben, ohne sich in das Rasenstück einzugraben. Sie können dann die restliche Erde nach dem Auffüllen in den Graben haken.
-
Fahren Sie den Grabenfräsen vorwärts und schieben Sie die ausgegrabene Erde in den Graben.
Entfernen des Planierschilds
Gefahr
Wenn Sie versuchen, das Schild zu montieren oder abzunehmen, während der Motor der Grabenfräse läuft, könnte die Kette aus Versehen gestartet werden und Sie schwer oder tödlich verletzen.
Stellen Sie immer den Motor ab und ziehen den Zündschlüssel ab, bevor Sie das Schild montieren oder abnehmen.
-
Heben Sie den Ausleger an, damit das Planierschild Bodenfreiheit hat.
-
Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.
-
Nehmen Sie den Klappstecker und die Befestigungsplatte von der vorderen Befestigungshalterung ab (Bild 4).
-
Ziehen Sie die vordere Befestigungshalterung aus dem Ausleger und heben Sie das Planierschild von der Grabenfräse.
-
Montieren Sie die Befestigungsplatte und den Klappstecker wieder an der vorderen Befestigungshalterung für die Aufbewahrung.
Verladen des Planierschilds auf einen Anhänger
Nehmen Sie das Planierschild ab, bevor Sie die Grabenfräse auf einen Anhänger verladen. Bewahren und befestigen Sie diese getrennt von der Grabenfräse.
Important: Wenn Sie versuchen, die Grabenfräse mit montiertem Planierschild auf den Toro TRX-Anhänger zu verladen, können Sie den Anhänger oder das Planierschild beschädigen. Nehmen Sie immer das Planierschild vor dem Verladen auf einen Anhänger ab.
