Questo prodotto è conforme a tutte le direttive europee pertinenti. Per maggiori dettagli, consultate la Dichiarazione di incorporazione sul retro di questa pubblicazione.

Potete installare il kit di completamento Guardian Recycler da 157 cm, modello 30306, sul tosaerba base modello 30403 e 30645.

Potete installare il kit di completamento Guardian Recycler da 183 cm, modello 30304, sul tosaerba base modello 30404 e 30646.

Installazione

  1. Bloccate il piatto in posizione sollevata in modo che non cada.

  2. Rimuovete le coperture dalla parte superiore del piatto.

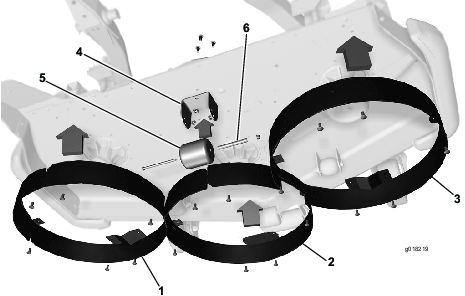

  3. Posizionate le camere di riciclaggio di destra, centrale e di sinistra sotto al piatto, allineando i fori di montaggio come illustrato nella Figura 1 (è raffigurato un tosaerba da 157 cm).

    g018219

    Note: Usate la tabella dei fori di montaggio delle camere per determinare quanti fori di montaggio delle camere sono utilizzati per l'applicazione su ciascuno dei piatti.

    Fori di montaggio delle camere

    Modello trattorini e tosaerbaNumero di fori utilizzati per la camera di sinistraNumero di fori utilizzati per la camera centraleNumero di fori utilizzati per la camera di destra
    Groundsmaster 3280/3320/3400–modello 30306564 (5 per GM3400)
    Groundsmaster 3280/3320/3400–modello 30304565
    Groundsmaster 7200–modello 30306656
    Groundsmaster 7200–modello 30304666
  4. Se state installando il kit su un Groundsmaster 3400, completate i seguenti passaggi:

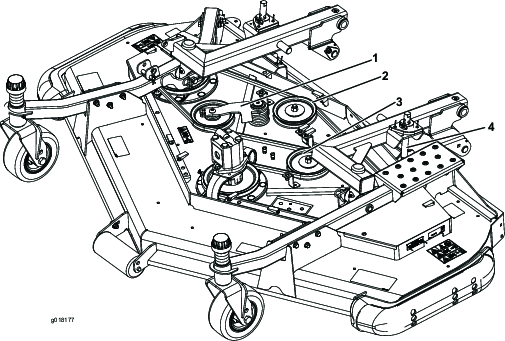

    g018177
    1. Con una chiave di serraggio dinamometrica o uno strumento simile, fate allontanare la puleggia tendicinghia a molla dalla cinghia motrice per rilasciare la tensione della cinghia, così da poterla sfilare dalla puleggia tendicinghia fissa (Figura 2).

    2. Rimuovete il bullone a testa tonda e il dado di bloccaggio che fissano al piatto la puleggia tendicinghia fissa, la rondella piana e il distanziale tendicinghia corrispondenti. Rimuovete la puleggia tendicinghia fissa corrispondente (Figura 2).

    3. Per il kit per il modello 30306: mentre installate il kit, rimuovete il gruppo del regolatore dell'altezza sul lato posteriore sinistro.

    4. Inserite e fissate le camere (fate riferimento al puntola fase 5).

    5. Installate sul piatto la puleggia tendicinghia fissa, la rondella piana e il distanziale tendicinghia con il bullone a testa tonda e il dado di bloccaggio tolti in precedenza.

    6. Montate la cinghia sulla puleggia.

  5. Fissate le camere al piatto tramite i bulloni a testa tonda (5/16" x ¾") e i dadi. I dadi vanno posizionati sull'esterno del piatto (Figura 1).

    Note: Le operazioni 5, 6, 9 e 10 si applicano esclusivamente al Groundsmaster 3280/3320–modello 30306.

  6. Con una chiave di serraggio dinamometrica o uno strumento simile, fate allontanare la puleggia tendicinghia a molla dalla cinghia motrice per rilasciare la tensione della cinghia, così da poterla sfilare dalla puleggia tendicinghia fissa (Figura 3).

    g008487
  7. Rimuovete il bullone a testa tonda e il dado di bloccaggio che fissano al piatto la puleggia tendicinghia fissa, la rondella piana e il distanziale tendicinghia. Rimuovete la puleggia tendicinghia fissa.

  8. Montate la staffa del rullo sulla parte inferiore del piatto con 3 bulloni a testa tonda (5/16" x 1") e altrettanti dadi (Figura 1).

  9. Montate il rullo sulla staffa con il bullone, il distanziale e il dado. Se l'apparato di taglio deve essere utilizzato con l'altezza di taglio da 25 o 38 mm (1" o 1,5"), il rullo deve essere posizionato nei fori più alti della staffa.

  10. Installate sul piatto la puleggia tendicinghia fissa, la rondella piana e il distanziale tendicinghia con il bullone a testa tonda e il dado di bloccaggio tolti in precedenza.

  11. Montate la cinghia sulla puleggia.

  12. Installate le lame, le coppe antistrappo e i bulloni delle lame (Figura 4). Serrate i bulloni delle lame a un valore compreso tra 115 e 149 N∙m.

    g008488

    Important: La parte curva della lama deve essere rivolta verso l'interno dell'apparato di taglio, per garantire un taglio corretto.

  13. Fate ruotare le lame per assicurarvi che siano libere.

  14. Serrate saldamente tutti i dispositivi di fissaggio.

  15. Installate le coperture sulla parte superiore del piatto.

  16. Rimuovete i blocchi e abbassate il piatto.

  17. Fissate l'adesivo di identificazione corrispondente sulla parte superiore del piatto di taglio, vicino alla targhetta del numero di serie (Figura 5, Figura 6, Figura 7). Assicuratevi che la superficie di montaggio sia pulita.

  • Fissate l'adesivo di identificazione (N. cat. 115-4514) sui piatti di taglio da 157 cm.

    decal115-4514
  • Fissate l'adesivo di identificazione (N. cat. 115-4516) sui piatti di taglio da 183 cm.

    decal115-4516
g008489
