Kit de hidráulica remota trasera

1. Aparque la máquina en una superficie nivelada.

2. Baje los accesorios.

3. Accione el freno de estacionamiento.

4. Apague el motor y retire la llave.

5. Limpie la máquina a fondo. Elimine cualquier residuo para asegurarse de que los soportes de montaje encajan correctamente y de que no entre suciedad o residuo alguno en el sistema hidráulico.

1. Limpie a fondo la zona alrededor del limpiador de aire.

2. Afloje la abrazadera de la manguera y baje la abrazadera por la manguera.

3. Retire el perno interior que sujeta el limpiador de aire.

4. Retire la tapa del limpiador de aire y el filtro (Figura 2).



   Figura 2

   1. Cartucho del limpiador de aire
   2. Filtro de aire
   3. Tapa del cartucho

5. Desconecte la manguera del cartucho del limpiador de aire.

6. Abra la brida del limpiador de aire y pásela por encima del extremo del cartucho, donde se retiró el filtro (Figura 3).



   Figura 3

   1. Perno
   2. Brida del limpiador de aire
   3. Bastidor de la máquina
   4. Tapa
   5. Cartucho del limpiador de aire

7. Tape la manguera o introduzca un trapo en ella para evitar que entre suciedad o residuos mientras se instala este kit.

8. Retire el otro perno que sujeta la brida del limpiador de aire al bastidor de la máquina.

1. Drene el depósito hidráulico. Consulte el Manual del operador de la máquina.

2. Eleve la parte trasera de la máquina del suelo y apóyela sobre soportes. Consulte la sección Elevación de la máquina en el Manual del operador de la máquina.

   Advertencia

   Los gatos mecánicos o hidráulicos pueden no aguantar el peso de la máquina y pueden dar lugar a lesiones graves.

   Utilice gatos fijos para apoyar la máquina.

3. Retire el neumático trasero izquierdo.

4. Retire los 4 tornillos con arandela prensada que sujetan la cubierta de la rueda izquierda al bastidor (Figura 4). Retire y guarde la cubierta.



   Figura 4

   1. Cubierta de la rueda izquierda
   2. Tornillos con arandela prensada
   3. Neumático
   4. Tuerca

5. Retire los 2 tornillos con arandela prensada que sujetan la rejilla delantera izquierda al bastidor. Retire y guarde la rejilla.



   Figura 5

   1. Tornillos con arandela prensada
   2. Bastidor
   3. Rejilla delantera izquierda

6. Retire los 3 pernos que sujetan el protector del enganche trasero al bastidor.



   Figura 6

   1. Perno
   2. Protector del enganche trasero

7. Retire los 2 tornillos que sujetan la cubierta central al bastidor (Figura 7). Retire y guarde la cubierta.



   Figura 7

   1. Cubierta central
   2. Tornillos
   3. Asiento

8. Desconecte los tubos hidráulicos que van al depósito.

9. Retire el soporte superior del depósito hidráulico del bastidor de la máquina y afloje los 2 soportes del lateral del bastidor (Figura 8). Retire el depósito y guarde los herrajes.



   Figura 8

   1. Depósito hidráulico
   2. Perno
   3. Soporte superior
   4. Tuerca
   5. Soporte lateral
   6. Arandela

Piezas necesarias en este paso:

Note: Asegúrese de lubricar todas las juntas tóricas y de posicionarlas correctamente en los acoplamientos antes de instalar éstos.

Note: Instale los acoplamientos y los tubos hidráulicos primero sin apretar, y luego apriételos cuando haya instalado todos los componentes. Instale los acoplamientos con los ángulos indicados en las figuras.

1. Retire los 2 tapones del lado del depósito hidráulico.

2. Instale el filtro de malla en el depósito hidráulico en el orificio del que retiró el tapón grande.

3. Instale el codo grande de 90º en el filtro de malla.

4. Instale el acoplamiento en T pequeño de 90º con espiga en el orificio del que retiró el tapón pequeño (Figura 9).



   Figura 9

   1. Codo grande de 90º (instalar con el ángulo indicado)
   2. Filtro de malla
   3. Retire el tapón grande.
   4. Depósito hidráulico
   5. Acoplamiento en T pequeño de 90º (instalar con el ángulo indicado)
   6. Retire el tapón pequeño.
   7. 45º

Piezas necesarias en este paso:

Note: Instale todos los tubos hidráulicos primero sin apretar, luego apriételos cuando haya instalado todos los componentes.

1. Posicione las abrazaderas alrededor del tubo redondo del bastidor trasero.

2. Conecte el soporte de retención de las mangueras y el soporte de los acoplamientos a las abrazaderas del silenciador.

   Note: No apriete las tuercas todavía. El soporte del acoplamiento tiene que estar suelto para poder instalar los tubos hidráulicos (Figura 10).



   Figura 10

   1. Abrazadera del silenciador
   2. Soporte del silenciador
   3. Soporte de los acoplamientos
   4. Soporte de retención
   5. Tuerca
   6. Tubo redondo del bastidor trasero

3. Posicione provisionalmente el soporte de los acoplamientos en el tubo redondo del bastidor; consulte Figura 11.

   Note: Coloque el soporte de los acoplamientos al principio de la curva del tubo.



   Figura 11

   1. Tubo redondo del bastidor
   2. Posición provisional del soporte de los acoplamientos
   3. Soporte de los acoplamientos

Piezas necesarias en este paso:

Note: Asegúrese de lubricar todas las juntas tóricas y de posicionarlas correctamente en los acoplamientos antes de instalar éstos.

Note: Instale los acoplamientos y los tubos hidráulicos primero sin apretar, y luego apriételos cuando haya instalado todos los componentes. Instale los acoplamientos con los ángulos indicados en las figuras.

1. Instale los acoplamientos con los ángulos indicados en las figuras. Instale el acoplamiento en T en el lateral de la nueva válvula; consulte la Figura 12.

2. Instale un codo pequeño de 90  en la parte superior de la nueva válvula (Figura 12).

3. Retire la válvula existente del soporte de la válvula (Figura 12).

4. Instale el relé en el soporte de la válvula al mismo tiempo que instala las válvulas en el soporte de las válvulas.

5. Instale las válvulas en el soporte de las válvulas con 2 pernos (¼" x 3") y 2 tuercas (¼"); consulte la Figura 12.



   Figura 12

   1. Soporte de la válvula
   2. Acoplamiento en T
   3. Codo pequeño de 90º
   4. Perno (¼" x 3")
   5. Válvula existente
   6. Válvula nueva
   7. Relé
   8. Tuerca (¼")

Piezas necesarias en este paso:

Utilice Figura 13 para identificar cada tubo hidráulico.

Figura 13

1. Tubo hidráulico n.º 1
2. Tubo hidráulico n.º 2
3. Tubo hidráulico n.º 3
4. Tubo hidráulico n.º 4
5. Tubo hidráulico (manguera) número 5

Note: Instale todos los tubos hidráulicos primero sin apretar, luego apriételos cuando haya instalado todos los componentes.

1. Posicione el tubo hidráulico n.º 1 en la máquina según se muestra en Figura 14.

2. Conecte el tubo hidráulico n.º 1 al acoplamiento en T montado en el lateral de la válvula (Figura 14).

3. Conecte el tubo hidráulico n.º 1 al acoplamiento macho superior (Figura 14).



   Figura 14

   1. Acoplamiento en T montado en el lateral de la válvula
   2. Válvula nueva
   3. Tubo hidráulico n.º 1
   4. Acoplamiento macho superior
   5. Soporte de los acoplamientos

4. Posicione el tubo hidráulico n.º 2 en la máquina según se muestra en Figura 15.

5. Conecte el tubo hidráulico n. º 2 al codo de 90  y a la parte superior de la nueva válvula (Figura 15).

6. Conecte el tubo hidráulico n.º 2 al acoplamiento hembra superior (Figura 15).



   Figura 15

   1. Válvula nueva
   2. Tubo hidráulico n.º 2
   3. Acoplamiento hembra superior
   4. Soporte de los acoplamientos

7. Conecte provisionalmente el tubo hidráulico n.º 5 (manguera) al acoplamiento macho inferior (Figura 16).

   Note: El otro extremo de esta manguera se instalará en el procedimiento 10.



   Figura 16

   1. Tubo hidráulico n.º 1
   2. Soporte de los acoplamientos
   3. Acoplamiento macho inferior
   4. Tubo hidráulico (manguera) número 5

Piezas necesarias en este paso:

1. Instale el codo cuadrado grande de 90º en el lateral de la bomba hidráulica.

2. Instale el codo de 45º en el lateral de la bomba hidráulica (Figura 17).



   Figura 17

   1. Codo de 45º
   2. Bomba hidráulica
   3. Codo grande de 90º (con extremo de espiga para manguera)
   4. Extremo macho
   5. Extremo hembra

3. Retire la cubierta existente de la TDF (toma de fuerza) del motor.

4. Instale el soporte de la bomba en el motor con 2 pernos (5/16" x ¾") y 2 arandelas (⅜"). Consulte en Figura 18 la posición correcta del soporte de la bomba.



   Figura 18

   1. Motor
   2. Eje de la TDF del motor
   3. Soporte de la bomba
   4. Arandela (⅜")
   5. Perno (5/16" x ¾")

5. Aplique compuesto antigripante en el eje de la TDF (toma de fuerza) del motor y en el eje del motor hidráulico.

6. Instale la chaveta cuadrada (¼" x 1") en la ranura del eje de la TDF del motor (Figura 19).

7. Alinee el conjunto del cubo con la chaveta cuadrada e instálelo en el eje de la TDF (toma de fuerza) del motor (Figura 19).

   Note: Asegúrese de que el conjunto del cubo llegue al fondo del eje.

8. Aplique un fijador de roscas no permanente a los 2 tornillos de fijación (5/16" x ¾") e instálelos en el conjunto del cubo para fijarlo al eje de la TDF (Figura 19).



   Figura 19

   1. Soporte de la bomba
   2. Eje de la TDF del motor
   3. Chaveta cuadrada (¼" x 1")
   4. Tornillo de fijación (5/16" x ¾")
   5. Conjunto del cubo

9. Introduzca el espárrago de la chapa de la bomba en el soporte de la bomba al instalar el eje de la bomba hidráulica en el conjunto del cubo.

   Note: El eje de la bomba hidráulica tocará el extremo del eje de la TDF del motor (Figura 20).



   Figura 20

   1. Soporte de la bomba
   2. Espárrago de la chapa de la bomba
   3. Chapa de la bomba
   4. Conjunto del cubo
   5. Eje de la bomba hidráulica
   6. Tornillo de fijación (5/16" x ¾")

10. El conjunto del cubo tiene que estar totalmente asentado en el eje.

    Note: Compruebe que existe un hueco entre la chapa de la bomba y el conjunto del cubo. Si no hay hueco, el conjunto del cubo no está correctamente instalado y es necesario asentarlo correctamente (Figura 21).



    Figura 21

    1. Chapa de la bomba
    2. Conjunto del cubo
    3. Espacio de 1,0 a 3,1 mm entre el conjunto del cubo y la chapa de la bomba

11. Aplique un fijador de roscas no permanente a los 2 tornillos de fijación (5/16" x ¾") e instálelos en el conjunto del cubo para sujetar el eje de la bomba hidráulica (Figura 20).

Piezas necesarias en este paso:

Note: Instale todos los tubos hidráulicos primero sin apretar, luego apriételos cuando haya instalado todos los componentes.

Utilice la Figura 22 para identificar los tubos hidráulicos.

Figura 22

1. Tubo hidráulico n.º 1
2. Tubo hidráulico n.º 2
3. Tubo hidráulico n.º 3
4. Tubo hidráulico n.º 4
5. Tubo hidráulico n.º 5

1. Conecte las mangueras de nuevo al depósito hidráulico.

2. Instale el depósito hidráulico en el bastidor y sujételo con los 3 soportes que retiró y aflojó anteriormente (Figura 23).



   Figura 23

   1. Depósito hidráulico
   2. Perno
   3. Soporte superior
   4. Tuerca
   5. Soporte lateral
   6. Arandela

3. Conecte el tubo hidráulico n.º 4 al acoplamiento en T montado en el lateral de la válvula (Figura 24).



   Figura 24

   1. Acoplamiento en T pequeño de 90º con espiga en el depósito hidráulico
   2. Abrazadera
   3. Manguera pequeña moldeada
   4. Tubo hidráulico n.º 4

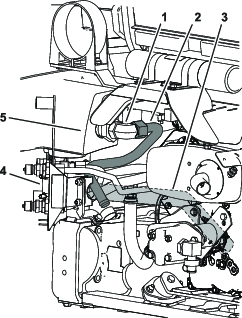

4. Posicione el tubo hidráulico n.º 3 en la máquina según se muestra en Figura 25.

5. Conecte el tubo hidráulico n.º 3 al codo grande de 90  conectado al filtro de malla y al depósito hidráulico (Figura 25).



   Figura 25

   1. Codo grande de 90º instalado en el depósito
   2. Tubo hidráulico n.º 3
   3. Bastidor de la máquina
   4. Soporte de los acoplamientos
   5. Depósito hidráulico

Piezas necesarias en este paso:

Note: Asegúrese de que no haya nada que roce contra las mangueras hidráulicas.

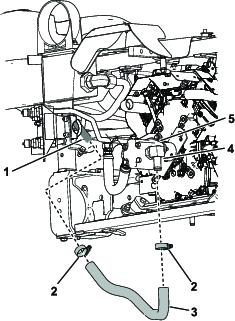

1. Deslice las 2 abrazaderas grandes sobre la manguera hidráulica grande.

2. Conecte la manguera hidráulica grande al codo de 90º conectado al lateral de la bomba hidráulica (Figura 26).

3. Apriete una abrazadera alrededor de la manguera y del codo (Figura 26).

4. Conecte la manguera hidráulica grande al tubo hidráulico n.º 3 (Figura 26).

5. Apriete la abrazadera alrededor de la manguera y del tubo hidráulico n.º 3 (Figura 26).



   Figura 26

   1. Tubo hidráulico n.º 3
   2. Abrazadera
   3. Manguera hidráulica grande
   4. Codo de 90º
   5. Bomba hidráulica

6. Instale una abrazadera en R sobre la manguera hidráulica grande, tal y como se muestra en la Figura 27 y en la Figura 30.



   Figura 27

   1. Tuerca (⅜")
   2. Abrazadera en R
   3. Perno (⅜" x ¾")
   4. Soporte de retención

7. Instale la abrazadera en R en el soporte de retención con un perno (5/16" x ⅞") y una tuerca (5/16"); consulte Figura 27.

8. Instale la manguera hidráulica con los acoplamientos en el tubo hidráulico número 2, tal y como se muestra en la Figura 28.



   Figura 28

   1. Válvula
   2. Acoplamiento en el tubo hidráulico número 2
   3. Manguera hidráulica con acoplamientos

9. Instale la manguera hidráulica con los acoplamientos en el codo de 45º que está conectado a la bomba hidráulica (Figura 29 y Figura 30).

   Note: Estará debajo del cilindro hidráulico.



   Figura 29

   1. Acoplamiento en el tubo hidráulico número 2
   2. Manguera hidráulica con acoplamientos
   3. Codo de 45º
   4. Bomba hidráulica

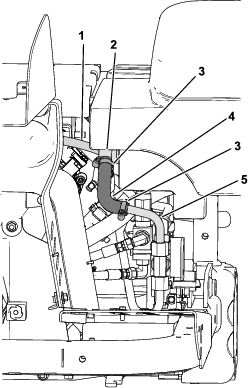

10. Consulte en Figura 30 la ubicación correcta de las mangueras y de los tubos hidráulicos que van a la bomba hidráulica.



    Figura 30

    1. Tubo hidráulico n.º 3
    2. Soporte de los acoplamientos
    3. Abrazadera en R
    4. Manguera hidráulica con acoplamientos
    5. Manguera hidráulica grande
    6. Bomba hidráulica

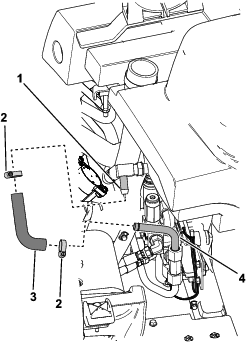

11. Deslice las 2 abrazaderas pequeñas sobre la manguera hidráulica pequeña moldeada (Figura 24 y Figura 31)

12. Conecte el extremo largo de la manguera moldeada al acoplamiento en T de 90º del depósito hidráulico (Figura 31).

13. Conecte el extremo corto de la manguera moldeada al extremo con espiga del tubo hidráulico n.º 4 (Figura 31).

14. Apriete las dos abrazaderas pequeñas en cada extremo de la manguera moldeada.

15. Instale provisionalmente el tubo hidráulico (manguera) n.º 5 en el acoplamiento en T pequeño de 90º (Figura 31).



    Figura 31

    1. Tubo hidráulico (manguera) número 5
    2. Acoplamiento en T pequeño de 90º con espiga en el depósito hidráulico
    3. Abrazadera, pequeña
    4. Manguera pequeña moldeada
    5. Tubo hidráulico n.º 4

Note: Asegúrese de que las mangueras y los tubos hidráulicos no pueden tocar o rozar contra cualquier componente puntiagudo o afilado, caliente o móvil.

1. Cuando se hayan instalado todos los tubos y las mangueras hidráulicas, apriete todas las conexiones.

   Note: Utilice una llave inglesa de respaldo en todos los acoplamientos del depósito.

2. Coloque el soporte de los acoplamientos lo más próximo posible al neumático izquierdo y apriete las abrazaderas.

Piezas necesarias en este paso:

1. Retire el panel de control de la máquina.

2. Retire el tapón de plástico del panel e instale el interruptor en el panel (Figura 34).

3. Pase el arnés desde el interruptor por la bisagra del asiento hasta el relé que se instaló anteriormente en la válvula (Figura 32).



   Figura 32

   1. Conector pequeño
   2. Conector cuadrado
   3. Bisagras del asiento
   4. Bloque de fusibles
   5. Conector del arnés principal
   6. Conector del interruptor
   7. Sujetacables

4. Conecte el arnés al interruptor del panel de control (Figura 34).

5. Retire el cable puente del arnés principal, debajo del panel de control (Figura 33).



   Figura 33

   1. Conector del arnés principal
   2. Cable puente

6. Conecte el conector del arnés principal al arnés principal (Figura 34).

7. Instale el panel de control en la máquina.



   Figura 34

   1. Interruptor
   2. Tornillo
   3. Panel de control
   4. Conector del interruptor
   5. Conector del arnés principal

   Instale el fusible en la ranura derecha del bloque de fusibles (Figura 32).

8. Conecte el conector cuadrado al relé instalado junto a la válvula (Figura 35).



   Figura 35

   1. Conector cuadrado
   2. Relé
   3. Válvula
   4. Diodo

9. Instale el conector pequeño a la nueva válvula (Figura 35).



   Figura 36

   1. Válvula nueva
   2. Conector pequeño
   3. Conector cuadrado

10. Sujete el arnés de cables a la válvula con un sujetacables.

Piezas necesarias en este paso:

La capacidad del sistema hidráulico de los modelos 08743 y 08745 es de 26,5 litros y no se necesita ningún fluido extra.

En los modelos 08703 y 08705, añada 6,6 litros de fluido.

Consulte en el Manual del operador el tipo correcto de fluido que debe utilizar.

1. En los modelos 08703 y 08705, retire la varilla antigua del depósito hidráulico y deséchela.

   Póngase en contacto con su distribuidor Toro autorizado para obtener la varilla correcta (pieza n.º 110-8162).

   Note: En los modelos 08743 y 08745, se incluye con la máquina la varilla correcta.

2. Vierta lentamente un 80 % aproximadamente del fluido especificado en el depósito.

3. Inserte la varilla y compruebe el nivel del fluido hidráulico (Figura 37).

4. Añada lentamente el fluido adicional hasta que llegue a la marca Full (Lleno).



   Figura 37

   1. Tapón del depósito hidráulico
   2. Varilla
   3. Depósito hidráulico

5. Arranque el motor y déjelo funcionar durante 5 minutos.

6. Compruebe que no hay fugas en el sistema con un trozo de cartón.

   Advertencia

   Las fugas de fluido hidráulico bajo presión pueden penetrar en la piel y causar lesiones.

   Cualquier fluido hidráulico inyectado bajo la piel debe ser eliminado quirúrgicamente en pocas horas por un médico familiarizado con este tipo de lesión. Si no, puede causar gangrena.

   • Mantenga el cuerpo y las manos alejados de fugas pequeñas o de boquillas que liberan fluido hidráulico a alta presión.

   • Utilice un cartón o un papel para buscar fugas hidráulicas.

   • Alivie de manera segura toda presión en el sistema hidráulico antes de realizar trabajo alguno en el sistema hidráulico.

   • Asegúrese de que todas las mangueras y tubos de aceite hidráulico están en buenas condiciones de uso, y que todos los acoplamientos y conexiones hidráulicos están apretados, antes de aplicar presión al sistema hidráulico.

7. Instale la rejilla delantera izquierda en el chasis.

8. Instale la cubierta delantera en el chasis con 4 tornillos con arandela prensada.

9. Instale los 4 tornillos con arandela prensada que sujetan la cubierta de la rueda izquierda al chasis (Figura 38).

10. Instale el neumático trasero izquierdo (Figura 38).



    Figura 38

    1. Cubierta de la rueda izquierda
    2. Tornillos con arandela prensada
    3. Neumático izquierdo
    4. Tuerca

11. Baje la máquina al suelo.

12. Instale el protector del enganche trasero.

13. Instale el conjunto del limpiador de aire.
