Lygtesæt

Dele, der skal bruges til dette trin:

1. Placer maskinen på en plan flade, sænk redskabet, sluk motoren, aktiver parkeringsbremsen, og tag nøglen ud af tændingen.

2. Kobl batteriets minuskabel fra batteriet.

3. Monter forlygten på maskinen som følger:

   • Afmonter skruen, spændeskiven og møtrikken, der er monteret på lygtebeslaget (Figur 1). Kasser skruen.



     Figur 1

     1. Møtrik
     2. Skrue
     3. Lygte
     4. Skrue
     5. Møtrik
     6. Skive
     7. Lygtebeslag

   • Afmonter skruen og møtrikken, der fastgør lygtebeslaget til lygten (Figur 1). Gem skruen og møtrikken.

   • Længden af skruen på 5/16 tomme, der er påkrævet til at monteret lygten på maskinen, afhænger af antallet af de vægte, der er monteret forrest på maskinen. Brug tabellen nedenfor til at bestemme længden af skruen, der er påkrævet til at montere lygten. Gem de resterende skruer til andre formål.

     Skruens længde	+Tilbehør, der er monteret på maskinen
     4½"	Trækmåttesæt, model 08718 og trækrivetilbehør, model 08717
     3½"	Trækrivetilbehør, model 08717
     2¾"	Andet tilbehør

   • Sæt den flade spændeskive på skruen på 5/16 tommer, og sæt skruen i lygtebeslaget (Figur 2).



     Figur 2

     1. Møtrik
     2. Skrue, 5/16 tomme
     3. Flad spændeskive
     4. Lygte
     5. Skrue
     6. Lygtebeslag

   • Monter lygtebeslaget på lygten med den skrue og møtrik, du fjernede tidligere (Figur 1).

   • Monter forlygten forrest på maskinen med en drejeskive og flangemøtrik (Figur 3).



     Figur 3

     1. Lygte
     2. Drejeskive
     3. Flangemøtrik

4. Afmonter de 4 fastgørelsesanordninger, der fastgør sædets støtteplade til traktionsenheden (Figur 4).

   Note: Udvis forsigtighed, når du løfter sædets støtteplade af traktionsenheden for at undgå at beskadige sædekontaktens ledningsnet.



   Figur 4

   1. Sæde

5. Afmonter kabelbåndet, der fastgør sædekontaktens ledning til sædestøtten, tag sædekontaktens ledninger ud, og afmonter sædet fra maskinen.

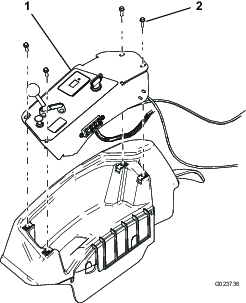

6. Fjern de 4 skruer, der fastgør kontrolpanelet til konsollen (Figur 5). Gem skruerne.



   Figur 5

   1. Kontrolpanel
   2. Skruer

7. Afmonter kabelbåndet, der fastgør ledningerne til konsollens hjørnedel.

8. Afmonter og bortskaf proppen fra kontrolpanelet (Figur 6).



   Figur 6

   1. Prop
   2. Kontakt

9. Sæt tændingskontakten i hullet i kontrolpanelet, og placer den, så den tynde ende vender mod den bageste del af kontrolpanelet (Figur 6).

10. Sæt stikket fra det medfølgende ledningsnet i tændingskontakten.

11. Sæt stikket fra det andet ledningsnet i hovedledningsnetstikket.

12. Følg de eksisterende ledninger på maskinen, og før ledningsnettet gennem den bageste åbning i siden af konsollen (Figur 7).

13. Monter kontrolpanelet på konsollen med de skruer, du fjernede tidligere.

14. Fastgør det nye ledningsnet og de eksisterende ledninger i hjørnet af konsollen vha. et kabelbånd (Figur 7).

15. Før den lange ende af ledningsnettet langs det eksisterende ledningsnet mod maskinens forende (Figur 7).

16. Fastgør det nye ledningsnet til det eksisterende ledningsnet med 3 kabelbånd på de steder, der er vist iFigur 7.

17. Før ledningsnettet under gulvpladen, og fastgør den til stelvangen ved at indsætte ledningsnettets forankringer i stellets huller (Figur 7).

18. Før ledningsnettet op gennem hullet i gulvpladen tæt på det forreste styrehjul, og sæt stikket i lygten (Figur 7).



    Figur 7

    Vist med gulvplade afmonteret

    1. Kabelbånd
    2. Forankringer på ledningsnet

19. Før den bageste del af ledningsnettet op ad styrtbøjlestiveren, og sæt ledningsnettet forankring i hullet i stiveren (Figur 8).



    Figur 8

    1. Lygte
    2. Lygtebeslag
    3. Spændeskive
    4. Møtrik
    5. Selvskærende skrue
    6. R-klemme
    7. Forankring på ledningsnet

20. Sæt R-klemmen på ledningsnettet (Figur 8).

21. Monter lygtebeslaget og R-klemmen på styrtbøjlestiveren med 2 selvskærende skruer (5/16 x ¾") (Figur 8).

22. Monter baglygten på lygtebeslaget med de fastgørelsesanordninger, der blev leveret med lygten (Figur 8).

23. Sæt ledningsnetstikket ind i lygten.

    Important: Sørg for, at ledningsnettet altid er på afstand af varme eller roterende komponenter, og undgå potentielle klempunkter.

24. Sæt sikringen i åbningen i sikringsblokken (Figur 9).



    Figur 9

    1. Sikring

25. Tilslut sædekontaktens ledninger, og fastgør ledningerne til sædestøtten med et kabelbånd.

26. Monter sædet til traktionsenheden med de 4 fastgørelsesanordninger, du fjernede tidligere.

27. Slut den negative batteriledning til batteriet.

28. Drej lygterne op eller end og fra side til side for at opnå den ønskede driftsposition. Sikr justeringerne.

Sådan betjenes lygterne

• Tryk forrest på kontakten for at tænde forlygten.

• Tryk bagest på kontakten for at tænde forlygten og baglygten.

• Den midterste kontaktposition er FRA.
