Komplet za posodobitev

1. Parkirajte stroj na ravni površini.

2. Ugasnite motor, izvlecite kontaktni ključ in počakajte, da se vsi premikajoči se deli ustavijo.

3. Pred začetkom vzdrževanja počakajte, da se vroči deli stroja ohladijo.

4. Odklopite kabel vžigalne svečke.

5. S talno dvigalko ali dvigalno napravo dvignite stroj, da se gosenice dvignejo od tal.

1. Ob strani stroja odstranite in zavrzite 2 vijaka (5/16 x ⅝"), ki pritrjujeta sprednji nosilec na 2 sklopa podpore za gosenice. Odstranite in zavrzite sprednji nosilec.

2. Na levi strani stroja odstranite in zavrzite vijak (5/16 x ¾") in plosko podložko (⅜ x ⅞"), ki pritrjujeta podporo za gosenice na vrtljivo palico (Diagram 1). Ponovite na desni strani.



   Diagram 1

   1. Vijak (5/16 x ¾")
   2. Ploska podložka (⅜ x ⅞")
   3. Podpora za gosenice
   4. Vrtljiva palica

3. Na levi strani stroja odstranite razcepko s pesta osi. Ponovite na desni strani.

4. Na levi strani stroja podprite sklop pogonskega kolesa s pritrjenim sklopom gosenic in odstranite oba sklopa s stroja. Ponovite na desni strani.

5. Odstranite 2 sklopa pogonskih koles z 2 sklopov gosenic.

6. Z vrtljive palice odstranite obe razcepki.

7. Podrsajte in odstranite vrtljivo palico z vrtljivega pesta. Zavrzite vrtljivo palico.

Note: Začnite z levimi gosenicami in nato postopek ponovite še na desnih gosenicah.

1. Odstranite nosilni vijak (⅜ x 3"), napenjalno pušo in varovalno matico (⅜"), ki pritrjujejo levo kolo podstavnega vozička na podporo za gosenice (Diagram 2). Odstranite kolo.

2. Odstranite nosilni vijak (⅜ x 3"), napenjalno pušo in varovalno matico (⅜"), ki pritrjujejo desno kolo podstavnega vozička na vilice vozička in podporo za gosenice (Diagram 2). Odstranite kolo.

3. Odstranite nosilni vijak (⅜ x 3") in varovalno matico (⅜"), ki pritrjujejo vilice podstavnega vozička na podporo za gosenice. Odstranite vilice podstavnega vozička s podpore za gosenice (Diagram 2).

4. Odstranite manšeto (Diagram 2).

5. Odstranite 2 vijaka (¼ x ⅝"), ki pritrjujeta oporo manšete na podporo za gosenice. Odstranite oporo manšete (Diagram 2).

6. Odstranite vijak (⅜ x 4"), napenjalno pušo in podložko (⅜"), ki pritrjujejo napenjalnik na nosilec podstavnega vozička (Diagram 2). Odstranite napenjalnik.

7. Odstranite 2 nosilna vijaka (5/16 x ¾") in 2 varovalni matici (5/16"), ki pritrjujejo zavoro na podporo za gosenice. Zavrzite zavoro.

8. Zavrzite podporo za gosenice.

Diagram 2

1. Levo kolo podstavnega vozička
2. Vijak (¼ x ⅝")
3. Nosilni vijak (⅜ x 3")
4. Opora manšete
5. Napenjalnik
6. Podložka (⅜")
7. Vijak (⅜ x 4")
8. Desno kolo podstavnega vozička
9. Vilice podstavnega vozička
10. Manšeta
11. Varovalna matica (⅜")

1. Pod levi in desni sklop hidrostatičnega pogona namestite podporna stojala, da dobite dostop do spodnjega pokrova. Odstranite dvigalna stojala ali zgornjo dvigalno napravo, ki se uporablja v Priprava stroja.

   Note: Za izvedbo tega postopka bosta morda potrebni dve osebi.

2. Odstranite 3 vijake (¼ x ⅝"), ki pritrjujejo nosilec za nastavitev višine na zgornjo ploščo in zadnji pokrov. Odstranite nosilec za nastavitev višine s plošče in pokrova (Diagram 3).

   Note: Nosilec za nastavitev višine bo ostal pritrjen na kable na vrhu stroja.



   Diagram 3

   1. Nosilec za nastavitev višine
   2. Vijak (¼ x ⅝")

3. Odstranite 6 vijakov (¼ x ⅝"), ki pritrjujejo zadnji pokrov na stranski plošči okvirja.

4. Odstranite matico s prirobnico (¼") in ramenski vijak (¼ x 1"), ki pritrjujeta kabel hidrostatičnega pogona na izbirnik hitrosti. Shranite stopničasto podložko (Diagram 4).

5. Kabel hidrostatičnega pogona odstranite z nosilca kabla za nastavitev hitrosti in zadnjega pokrova (Diagram 4).



   Diagram 4

   1. Stopničasta podložka
   2. Matica s prirobnico (¼")
   3. Kabel hidrostatičnega pogona
   4. Izbirnik hitrosti
   5. Ramenski vijak (¼ x 1")
   6. Nosilec kabla za hitrost

6. Na levi strani stroja odklopite jekleno vrv sklopke z vzvoda sklopke (Diagram 5). Ponovite na desni strani.

7. Na levi strani stroja odstranite matico (¼") in vijak (¼ x 2¾"), ki pritrjujeta kabelsko objemko na cev spodnjega ročaja (Diagram 5). Ponovite na desni strani.

   Note: Kabelske objemke bodo ostale na jeklenih vrveh sklopke.



   Diagram 5

   Prikazana je leva stran stroja.

   1. Vzvod sklopke
   2. Spojni člen jeklene vrvi sklopke
   3. Jeklena vrv sklopke
   4. Vijak (¼ x 2¾")
   5. Kabelska objemka
   6. Šestkotna Matica (¼")

8. Odpnite 2 vzmeti jeklene vrvi s sklopa hidrostatičnega pogona.

9. Odstranite zadnji pokrov s še vedno nameščenimi jeklenimi vrvmi sklopke.

10. Odstranite 4 vijake (¼ x ⅝"), ki pritrjujejo spodnji pokrov na dno stroja. Odstranite in zavrzite spodnji pokrov.

1. Na sprednji strani stroja odstranite 2 vijaka (¼ x ⅝"), ki pritrjujeta pokrov jermena na stroj (Diagram 6).

2. Odklopite kabelski snop iz sklopa luči.

3. Odstranite pokrov jermena (Diagram 6).

Diagram 6

Note: Če je pogonski jermen poškodovan, izvedite ta postopek.

1. Odstranite 2 vijaka (M8 x 1¼ x 20), ki pritrjujeta vodilo jermena na motor. Odstranite vodilo jermena.

2. Odstranite vijak rezila (7/16 x 1¾"), ki pritrjuje jermenico izpihovalnega ventilatorja na ročično gred. Z ročične gredi odstranite jermenico, jermen spiralnega vijaka, oporo jermenice in distančno jermenico (Diagram 7).

   Note: Po potrebi držite pesto med jermenico in motorjem, da se ročična gredi ne obrne.



   Diagram 7

   1. Distančna jermenica
   2. Opora jermenice
   3. Jermen spiralnega vijaka
   4. Jermenica izpihovalnega ventilatorja
   5. Vijak rezila (7/16 x 1¾")

3. Z ročične gredi odstranite 2 pogonski jermenici in pogonski jermen (Diagram 8).



   Diagram 8

   1. Pogonski jermen
   2. Pogonska jermenica

4. S spodnje strani stroja odstranite in zavrzite pogonski jermen.

1. Odstranite in zavrzite napenjalno vzmet na ročici napenjalne pogonske jermenice.

2. Odstranite Z-element vlečne potezne žice z ročice napenjalne pogonske jermenice.

3. Odstranite matico (7/16") in ramenski vijak (7/16 x 1¾"), ki pritrjujeta ročico napenjalne pogonske jermenice na nosilec zavorne sklopke (Diagram 9).



   Diagram 9

   1. Ramenski vijak (7/16 x 1¾")
   2. Ročica napenjalne pogonske jermenice
   3. Nosilec zavorne sklopke
   4. Matica (7/16")

4. Odstranite matico (⅜") in vijak (⅜ x 1⅜"), ki pritrjujeta napenjalni kolut na ročico napenjalne pogonske jermenice. Zavrzite ročico napenjalne pogonske jermenice in napenjalni kolut.

1. Na zadnji strani stroja odstranite 2 vijaka (¼ x ⅝"), ki pritrjujeta podstavek hidrostatičnega pogona na zgornjo ploščo (Diagram 10).

2. Odstranite vijak (5/16 x 1¼") in varovalno matico (5/16"), ki pritrjujeta podstavek hidrostatičnega pogona na sklop hidrostatičnega pogona. Odstranite podstavek hidrostatičnega pogona iz stroja (Diagram 10).



   Diagram 10

   1. Vijaki (¼ x ⅝")
   2. Podstavek hidrostatičnega pogona
   3. Varovalna matica (5/16")
   4. Vijak (5/16 x 1¼")

3. Zavrzite podstavek hidrostatičnega pogona in 5 sponk (¼").

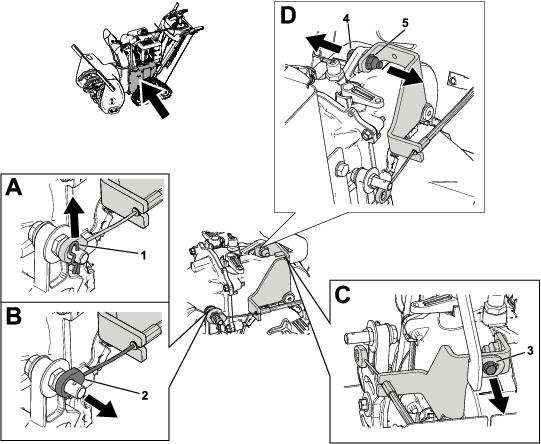

1. Z vijaka na sklopu hidrostatičnega pogona odstranite razcepko in kabel hidrostatičnega pogona. Kabel hidrostatičnega pogona snemite z vijaka (Diagram 11).

2. Odstranite vijak (¼ x ⅝"), ki pritrjuje nosilec hidrostatičnega pogona na zgornji nosilec hidrostatičnega pogona (Diagram 11).

3. Odstranite vijak (5/16 x 1¼") in varovalno matico (5/16"), ki pritrjujeta nosilec hidrostatičnega pogona na sklop hidrostatičnega pogona (Diagram 11).

4. Odstranite nosilec hidrostatičnega pogona, pri čemer mora ostati kabel hidrostatičnega pogona pritrjen na nosilec.

5. Odstranite objemko, s katero je kabel hidrostatičnega pogona pritrjen na nosilec.

6. Kabel hidrostatičnega pogona odstranite z nosilca in nosilec zavrzite.

Diagram 11

1. Razcepka
2. Kabel hidrostatičnega pogona
3. Vijak (¼ x ⅝")
4. Vijak (5/16 x 1¼")
5. Varovalna matica (5/16")

Deli potrebni za ta postopek:

1. Kabel hidrostatičnega pogona namestite na nov nosilec hidrostatičnega pogona.

   1. Kabel hidrostatičnega pogona namestite na nosilec hidrostatičnega pogona in ga pritrdite z objemko.

   2. Na nosilec hidrostatičnega pogona namestite novo kabelsko objemko in jo pritrdite z novim šestkotnim vijakom s konusom (¼ x ⅝") (Diagram 12).



      Diagram 12

      1. Nosilec hidrostatičnega pogona
      2. Kabel hidrostatičnega pogona
      3. Kabelska objemka
      4. Šestkotni vijak s konusom (¼ x ⅝")

2. Nosilec hidrostatičnega pogona namestite na sklop hidrostatičnega pogona.

3. Privijte šestkotni vijak (¼ x ⅝"), ki pritrjuje nosilec hidrostatičnega pogona na zgornji nosilec hidrostatičnega pogona (Diagram 13).

   Note: Vijak namestite in zategnite s prsti.



   Diagram 13

   1. Šestkotni vijak (¼ x ⅝")

4. Kabel hidrostatičnega pogona namestite na vijak na sklopu hidrostatičnega pogona in ga pritrdite z razcepko (Diagram 14).



   Diagram 14

   1. Kabel hidrostatičnega pogona
   2. Razcepka

Deli potrebni za ta postopek:

1. Namestite 5 objemk (6 mm) na novi podstavek hidrostatičnega pogona.

2. Novi podstavek hidrostatičnega pogona namestite na sklop hidrostatičnega pogona.

   1. Zgornji del podstavka hidrostatičnega pogona namestite na sklop hidrostatičnega pogona in nosilec hidrostatičnega pogona pritrdite z novim vijakom (5/16 x 1–¼") in varovalno matico (5/16") (Diagram 15).



      Diagram 15

      1. Vijak (5/16 x 1¼")
      2. Varovalna matica (5/16")

   2. Spodnji del podstavka hidrostatičnega pogona pritrdite na sklopa hidrostatičnega pogona z vpenjalnim vijakom (5/16 x 1–¼") in varovalno matico (5/16") (Diagram 16).

3. Namestite 2 vijaka (¼ x ⅝"), s katerima je podstavek hidrostatičnega pogona pritrjen na zgornjo ploščo (Diagram 16).



   Diagram 16

   1. Vijaki (¼ x ⅝")
   2. Podstavek hidrostatičnega pogona
   3. Varovalna matica (5/16")
   4. Vijak (5/16 x 1¼")

4. Zategnite vijak (¼ x ⅝"), ki pritrjuje nosilec hidrostatičnega pogona na zgornji nosilec hidrostatičnega pogona (Diagram 13).

Deli potrebni za ta postopek:

1. Na nov pogonski vzvod sklopke namestite nove napenjalne kolute, pogonski jermen in vodilo jermena.

   1. Namestite raven napenjalni kolut na vrh pogonskega vzvoda sklopke, pritrdite ga z vijakom (⅜ x 1⅜") in varovalno matico (⅜") (Diagram 17).

      Note: Pritrdilne elemente namestite in zategnite s prsti ter jih nato pritrdite s ključem.

   2. Namestite V-napenjalni kolut, pogonski jermen in vodilo jermena na spodnji del pogonskega vzvoda sklopke, elemente pritrdite z novim vijakom (5/16 x 1½") in varovalno matico (5/16") (Diagram 17).

      Note: Pritrdilne elemente namestite in zategnite s prsti ter jih nato pritrdite s ključem.



   Diagram 17

   1. Vijak (5/16 x 1½")
   2. Vodilo jermena
   3. V-napenjalni kolut
   4. Vijak (⅜ x 1⅜")
   5. Raven napenjalni kolut
   6. Varovalna matica (⅜")
   7. Pogonski vzvod sklopke
   8. Varovalna matica (5/16")

2. Območje, kjer se pogonski vzvoda sklopke vrti, namažite s sredstvom proti sprijemanju.

3. Namestite ramenski vijak (7/16 x 1¾") v območje vrtenja pogonskega vzvoda sklopke.

4. Namestite Z-element vlečne potezne žice na pogonski vzvod sklopke (Diagram 18).



   Diagram 18

   1. Lokacija namestitve Z-elementa

5. Na nosilec zavorne sklopke namestite pogonski vzvod sklopke in ga pritrdite z novim ramenskim vijakom (7/16 x 1¾") in varovalno matico (7/16") (Diagram 19).



   Diagram 19

   1. Ramenski vijak (7/16 x 1¾")
   2. Pogonski vzvod sklopke
   3. Nosilec zavorne sklopke
   4. Varovalna matica (7/16")

6. Na pogonski vzvod sklopke namestite napenjalno vzmet in jo napnite do desne stranske plošče.

7. Če boste pogonski jermen uporabili ponovno, ga napeljite, kot je prikazano spodaj (Diagram 20).



   Diagram 20

   1. Pogonski vzvod sklopke
   2. Napeljava novega jermena

Note: Če menjate pogonski jermen, izvedite ta postopek.

1. Pogonski jermen namestite na sklop hidrostatičnega pogona, jermenici pa na ročično gred.

   1. Pogonski jermen napeljite okrog sklopa hidrostatičnega pogona (Diagram 20).

   2. Namestite 2 pogonski jermenici na ročično gred in napeljite pogonski jermen med jermenicama (Diagram 20).



   Diagram 21

   1. Pogonski vzvod sklopke
   2. Napeljava novega jermena

2. Namestite distančno jermenico, oporo jermenice, jermenico izpihovalnega ventilatorja in jermen spiralnega vijaka na ročično gred (Diagram 22).

3. Na navoj vijaka rezila (7/16 x 1¾") nanesite tesnilno sredstvo Loctite.

4. Namestite vijak rezila (7/16 x 1¾") na jermenico izpihovalnega ventilatorja (Diagram 22). Privijte vijak z zateznim navorom od 13,6 do 18,1 N·m.



   Diagram 22

   1. Distančna jermenica
   2. Opora jermenice
   3. Jermen spiralnega vijaka
   4. Jermenica izpihovalnega ventilatorja
   5. Vijak rezila (7/16 x 1¾")

5. Na navoja 2 vijakov (M8 x 1¼ x 20) nanesite tesnilno sredstvo Loctite.

6. Vodilo jermena namestite na motor in ga pritrdite z 2 vijakoma (M8 x 1¼ x 20).

7. Preverite, ali je med jermenom spiralnega vijaka in vodilom jermena dovolj prostora. Vrzel mora znašati ~3,2 mm.

1. Namestite vodilo jermena na motor in ga pritrdite z 2 vijakoma (¼ x ⅝") (Diagram 23).



   Diagram 23

2. Priključite kabelski snop na sklop luči.

Deli potrebni za ta postopek:

1. Na spodnji strani stroja namestite nov spodnji pokrov in ga pritrdite s 4 vijaki (¼ x ⅝").

2. Zadnji pokrov približajte stroju in zataknite levo vzmet jeklene vrvi sklopke na sklop hidrostatičnega pogona. Postopek ponovite še z desno vzmetjo jeklene vrvi sklopke.

3. Kabel hidrostatičnega pogona napeljite skozi zadnji pokrov.

4. Namestite zadnji pokrov na ploščo na okvirju in ga pritrdite s 6 vijaki (¼ x ⅝").

5. Namestite kabel hidrostatičnega pogona na nosilec izbirnika hitrosti (Diagram 24).

6. Kabel hidrostatičnega pogona pritrdite na izbirnik hitrosti z vijakom z delnim navojem (¼ x 1"), stopničasto podložko in matico (¼") (Diagram 24).

   Note: Ravna stran stopničaste podložke mora biti na izbirniku hitrosti.



   Diagram 24

   1. Stopničasta podložka
   2. Matica (¼")
   3. Kabel hidrostatičnega pogona
   4. Izbirnik hitrosti
   5. Ramenski vijak (¼ x 1")
   6. Nosilec kabla za hitrost

7. Na levi strani stroja zataknite jekleno vrv sklopke na vzvod sklopke (Diagram 25). Ponovite na desni strani.

8. Na levi strani stroja namestite kabelsko objemko na cev spodnjega ročaja in jo pritrdite z vijakom (¼ x 2¾") in matico (¼") (Diagram 25). Ponovite na desni strani.



   Diagram 25

   1. Vzvod sklopke
   2. Spojni člen jeklene vrvi sklopke
   3. Jeklena vrv sklopke
   4. Vijak (¼ x 2¾")
   5. Kabelska objemka
   6. Matica (¼")

9. Namestite nosilec za nastavitev višine na zgornjo ploščo in zadnji pokrov ter ga pritrdite s 3 vijaki (¼ x ⅝") (Diagram 26).



   Diagram 26

   1. Nosilec za nastavitev višine
   2. Vijak (¼ x ⅝")

10. Namestite nov spodnji pokrov na dno stroja in ga pritrdite s 4 vijaki (¼ x ⅝").

11. Odstranite podporna stojala izpod levega in desnega sklopa hidrostatičnega pogona. Zamenjajte dvigalna stojala ali zgornjo dvigalno napravo, ki se uporablja v Priprava stroja.

Deli potrebni za ta postopek:

Note: Postopek začnite na levi podpori za gosenice in nato postopek ponovite še na desni podpori za gosenice.

1. Napenjalnik namestite na nov sklop podpore za gosenice in ga ohlapno pritrdite z ohranjeno podložko (⅜") in vijakom (⅜ x 4") (Diagram 27).



   Diagram 27

   1. Sklop podpore za gosenice
   2. Napenjalnik
   3. Podložka (⅜")
   4. Vijak (⅜ x 4")

2. Namestite manšeto v podporo za gosenice (Diagram 28).

3. Namestite oporo manšete na podporo za gosenice in jo pritrdite z 2 vijakoma (¼ x ⅝") (Diagram 28).



   Diagram 28

   1. Opora manšete
   2. Manšeta
   3. Vijak (¼ x ⅝")

4. Na podporo za gosenice namestite novo ploščico vrtljive palice in jo pritrdite z 2 novima nosilnima vijakoma (5/16 x 1") in 2 varovalnima maticama (5/16") (Diagram 29).

5. Namestite novo nosilno ploščo na podporo za gosenice, pritrdite jo z novim nosilnim vijakom (5/16 x 1") in varovalno matico (5/16") (Diagram 29).



   Diagram 29

   1. Nosilna plošča
   2. Varovalna matica (5/16")
   3. Ploščica vrtljive palice
   4. Nosilni vijak (5/16 x 1")

6. Namestite shranjene vilice podstavnega vozička na podporo za gosenice in jih ohlapno pritrdite z novim nosilnim vijakom (⅜ x 3") in varovalno matico (⅜") (Diagram 30).

7. Namestite shranjeno desno kolo podstavnega vozička na vilice podstavnega vozička in podporo za gosenice ter ga ohlapno pritrdite z nosilnim vijakom (⅜ x 3"), napenjalno pušo in varovalno matico (⅜") (Diagram 30).

8. Namestite levo kolo podstavnega vozička na podporo za gosenice ter ga pritrdite z nosilnim vijakom (⅜ x 3"), napenjalno pušo in varovalno matico (⅜") (Diagram 30).

Diagram 30

1. Desno kolo podstavnega vozička
2. Nosilni vijak (⅜ x 3")
3. Levo kolo podstavnega vozička
4. Napenjalna puša
5. Varovalna matica (⅜")
6. Vilice podstavnega vozička

Deli potrebni za ta postopek:

1. Na levi strani stroja namestite sklop pogonskega kolesa na pesto osi in ga pritrdite z razcepko. Ponovite na desni strani.

2. Levo in desno podporo za gosenice postavite vsako na svojo stran stroja.

3. Vstavite novo vrtljivo palico v vrtljivo pesto in jo pritrdite z 2 razcepkama.

4. Namestite 2 posebni podložki na vrtljivi palici v vrtljivo pesto. Vrtljivo palico s posebnima podložkama namestite na sklopa gosenic in vrtljivo ploščo ter jo pritrdite z 2 novima varovalnima maticama (⅜") (Diagram 31).



   Diagram 31

   Prikazana je leva stran stroja

   1. Varovalni matici (⅜")
   2. Posebna podložka
   3. Vrtljiva palica

5. Namestite 2 posebni podložki na novo vrtljivo palico. Novo vrtljivo palico s posebnima podložkama namestite skozi sklopa gosenic in nosilno ploščo ter jo pritrdite z 2 novima varovalnima maticama (⅜") (Diagram 32).



   Diagram 32

   1. Posebna podložka
   2. Vrtljiva palica

6. Na levi strani stroja potisnite vilice podstavnega vozička v levo in namestite gosenico okoli sklopa gosenic in pogonskega kolesa. Ponovite na desni strani.

7. Na levi strani stroja zategnite napenjalnik, dokler odmik gosenic ne meri 9,5 mm. Ponovite na desni strani.

8. Na levi strani stroja privijte 2 matici (9/16"), ki pritrjujeta vilice podstavnega vozička na sklop gosenic, na 47,5 N·m. Ponovite na desni strani.

9. Na podporo za gosenice namestite nov sklop podpore za kolo in ga pritrdite z 2 novima nosilnima vijakoma (5/16 x ¾") in 2 varovalnima maticama (5/16").

10. Na sklop podpore za kolo namestite 2 novi kolesi podstavnega vozička in ju pritrdite z 2 novima ramenskima vijakoma (⅜ x 2-7/16") in 2 varovalnima maticama (⅜").

Preizkusite, če stroj pravilno deluje. Po potrebi nastavite jeklene vrvi sklopke; glejte uporabniški priročnik izdelka.
