Carcasa de descarga trasera de 254 cm

Puede modificar la altura de corte de la carcasa central colocando el pasador de tope en diferentes orificios.

1. Con el motor en marcha, presione hacia atrás el interruptor de elevación de la segadora hasta que la segadora esté elevada a su altura máxima, y suelte el interruptor inmediatamente.

2. Gire el pasador hasta que el nervio quede alineado con las ranuras de los orificios del soporte de altura de corte y retire el pasador (Figura 7).



   Figura 7

   1. Pasador

3. Seleccione un orificio del soporte de altura de corte que corresponda a la altura de corte deseada, inserte el pasador y gírelo para bloquearlo en esa posición (Figura 7).

   Note: Hay cuatro filas de orificios (Figura 7). La fila superior corresponde a la altura de corte impresa encima del pasador. La segunda fila corresponde a la altura impresa más 6 mm. La tercera fila corresponde a la altura impresa más 13 mm. La fila inferior corresponde a la altura impresa más 19 mm. Para la posición de 127 mm, hay un solo orificio, situado en la segunda fila. Esto no añade 6 mm a la posición de 127 mm.

4. Ajuste de los rodillos protectores del césped y los patines según sea necesario.

Para ajustar la altura de corte de las carcasas laterales, coloque los ejes de las ruedas giratorias en los orificios superiores o inferiores de las horquillas, añada o retire el mismo número de espaciadores de las horquillas, y fije el collar de ajuste de la altura de corte en los orificios deseados de la varilla de ajuste de la altura de corte.

1. Arranque el motor y eleve la unidad de corte del suelo para poder ajustar la altura de corte. Apague el motor, ponga el freno de estacionamiento y retire la llave después de elevar la unidad de corte.

2. Coloque los ejes de las ruedas giratorias en el mismo orificio en ambas horquillas. Consulte en Figura 8 los orificios correctos para cada ajuste.



   Figura 8

   1. Casquillo tensor
   2. Espaciadores
   3. Suplementos
   4. Taladros de montaje de los ejes
   5. Rueda giratoria

   Note: Cuando se utiliza el ajuste de altura de corte de 64 mm o más, instale el perno del eje en el orificio inferior de la horquilla de la rueda giratoria para evitar una acumulación de hierba entre la rueda y la horquilla. Cuando se utilizan alturas de corte de menos de 64 mm y se produce una acumulación de hierba, invierta el sentido de avance de la máquina para eliminar los recortes de la zona de la rueda/horquilla.

3. Retire el casquillo tensor del eje (Figura 8) y deslice el eje fuera del brazo de la rueda giratoria. Coloque los dos suplementos (3 mm) en el eje de la misma forma que en la instalación original. Estos suplementos son necesarios para obtener el mismo nivel en toda la anchura de las unidades de corte. Coloque el número adecuado de espaciadores de 13 mm (consulte la tabla siguiente) en el eje para conseguir la altura de corte deseada, luego coloque la arandela en el eje.

   Note: Cuando se usen alturas de corte de 25 mm, 38 mm, u ocasionalmente de 51 mm, mueva los patines y las ruedas niveladoras a los orificios más altos.

4. Afiance el ajuste con el casquillo tensor.

La inclinación de la unidad de corte es la diferencia de altura de corte entre la parte delantera del plano de la cuchilla a la parte trasera del mismo. Toro recomienda una inclinación de las cuchillas de 8 a 11 mm aproximadamente. Es decir, la parte trasera del plano de la cuchilla está entre 8 y 11 mm más alta que la parte delantera.

1. Aparque la máquina en una zona nivelada del suelo del taller.

2. Ajuste la unidad de corte a la altura de corte deseada, mueva la palanca del acelerador a la posición de LENTO, apague el motor, ponga el freno de estacionamiento y retire la llave.

3. Gire la cuchilla central hasta que esté orientada directamente hacia adelante.

4. Usando una regla corta, mida desde el suelo hasta la punta delantera de la cuchilla.

5. Gire la misma punta de la cuchilla hacia atrás, y mida la distancia entre el suelo y la punta de la cuchilla en la parte trasera de la segadora.

6. Reste la dimensión delantera a la dimensión trasera para calcular la inclinación de la cuchilla.

7. Ajuste las contratuercas de las abrazaderas (Figura 13) que sujetan las cadenas traseras de la carcasa (Figura 14) a la carcasa de corte, para elevar la parte trasera de la segadora hasta que la inclinación de las cuchillas sea de 8 a 11 mm.



   Figura 13

   1. Abrazadera
   2. Contratuerca

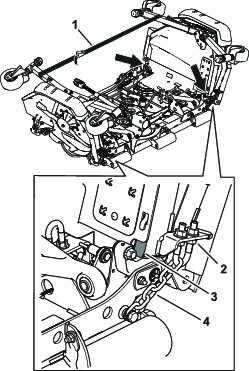

   Figura 14

   1. Cadena de elevación trasera izquierda
   2. Cadena de elevación trasera derecha

Si el corte no es uniforme en toda la anchura de siega, corríjalo de la siguiente manera:

1. Aparque la máquina en una zona nivelada del suelo del taller.

2. Ajuste la unidad de corte a la altura de corte deseada, mueva la palanca del acelerador a la posición de LENTO, apague el motor, ponga el freno de estacionamiento y retire la llave.

3. Compruebe y ajuste la presión de los neumáticos de tracción delanteros y traseros; consulte el Manual del operador de la unidad de tracción.

4. Compruebe la rectitud de las cuchillas.

5. Retire las cubiertas de la parte superior de las unidades de corte.

6. Gire la cuchilla de cada eje hasta que los extremos estén orientados hacia adelante y hacia atrás.

7. Mida desde el suelo hasta la punta delantera del filo de corte.

8. Ajuste las contratuercas que fijan las cadenas a la carcasa de corte hasta que la carcasa de corte quede nivelada (Figura 14).

Para mantener suficiente potencia para la máquina y la carcasa durante la siega, haga funcionar el motor a la posición Rápido del acelerador, y ajuste la velocidad sobre el terreno según las condiciones. Reduzca la velocidad de avance a medida que aumente la carga sobre las cuchillas, y aumente la velocidad de avance a medida que la carga sobre las cuchillas disminuya.

Conviene alternar el sentido de la siega para evitar dejar surcos en el césped con el tiempo. De esta forma también se ayuda a dispersar mejor los recortes sobre el césped y se conseguirá una mejor descomposición y fertilización.

Para mejorar la calidad de corte, utilice una velocidad sobre el terreno más baja.

Corte aproximadamente 25 mm, o no más de un tercio de la hoja de hierba. Si la hierba es excepcionalmente densa y frondosa, es posible que tenga que reducir la velocidad de avance y/o elevar la altura de corte en una posición.

Limpie los recortes y la suciedad de la parte inferior de la segadora después de cada uso. Si la hierba y la suciedad se acumulan en el interior de la segadora se deteriorará la calidad del corte.

Para reducir el riesgo de incendio, mantenga el motor, el silenciador, el compartimento de la batería, el freno de estacionamiento, las unidades de corte y el compartimiento del depósito del combustible libres de hierba, hojas y exceso de grasa. Limpie cualquier aceite o combustible derramado.

Utilice aire comprimido o un soplador de hojas para limpiar la zona de la correa de transmisión. Después de la limpieza, instalar cualquier protector o cubierta que hubiera sido retirado.

Mantenga las cuchillas afiladas durante toda la temporada de corte, ya que una cuchilla afilada corta limpiamente y sin rasgar o deshilachar las hojas de hierba. Si se rasgan o se deshilachan, en cuyo caso los bordes de las hojas se secan, se retarda el crecimiento y se favorece la aparición de enfermedades. Compruebe cada día que las cuchillas de corte están afiladas y que no están desgastadas o dañadas. Afile las cuchillas siempre que sea necesario. Si una cuchilla está desgastada o deteriorada, sustitúyala inmediatamente por una cuchilla nueva genuina Toro. Consulte Mantenimiento de las cuchillas de corte.

1. Aparque la máquina en una superficie nivelada.

2. Baje la carcasa de corte a la posición de altura de corte de 2,5 cm.

3. Desengrane la TDF, suelte el pedal de tracción y ponga el freno de estacionamiento.

4. Mueva la palanca del acelerador a la posición de LENTO, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

5. Levante el reposapiés, dejando expuesta la parte superior de la carcasa de la segadora.

6. Retire la varilla/ tapón de llenado de la parte superior de la caja de engranajes (Figura 24) y asegúrese de que el lubricante está entre las marcas de la varilla.



   Figura 24

   1. Tapón de llenado y varilla
   2. Ubicación del tapón de vaciado

7. Si el nivel de lubricante es bajo, añada lubricante hasta que el nivel esté entre las marcas de la varilla.

   Important: No llene demasiado la caja de engranajes: al utilizar luego la carcasa de corte, podría dañarse la caja de engranajes.

1. Aparque la máquina y la unidad de corte en una superficie nivelada.

2. Baje la carcasa de corte a la posición de altura de corte de 2,5 cm.

3. Desengrane la TDF, suelte el pedal de tracción y ponga el freno de estacionamiento.

4. Mueva la palanca del acelerador a la posición de LENTO, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

5. Levante el reposapiés para tener acceso a la parte superior de la carcasa de corte.

6. Retire el tapón de llenado/varilla de la parte superior de la caja de engranajes (Figura 24).

7. Coloque un recipiente debajo del tapón de vaciado, situado debajo de la parte delantera de la caja de engranajes, y retire el tapón, dejando que el lubricante se vacíe en el recipiente.

8. Vuelva a colocar el tapón de vaciado.

9. Añada aproximadamente 414 ml de lubricante, hasta que el nivel esté entre las marcas de la varilla.

   Important: No llene demasiado la caja de engranajes: al utilizar luego la carcasa de corte, podría dañarse la caja de engranajes.

1. Desengrane la TDF, suelte el pedal de tracción y ponga el freno de estacionamiento.

2. Mueva la palanca del acelerador a la posición de LENTO, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

1. Desengrane la TDF, suelte el pedal de tracción y ponga el freno de estacionamiento.

2. Mueva la palanca del acelerador a la posición de LENTO, pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Gire las cuchillas hasta que los extremos estén orientados hacia adelante y hacia atrás (Figura 29).



   Figura 29

   1. Posición A
   2. Mida aquí desde la cuchilla hasta una superficie dura

4. Mida desde una superficie nivelada hasta el filo de corte, posición A, de las cuchillas (Figura 29). Anote esta dimensión.

5. Gire hacia adelante los otros extremos de las cuchillas.

6. Mida desde una superficie nivelada hasta el filo de corte de las cuchillas en la misma posición que en el paso 3 arriba. La diferencia entre las dimensiones obtenidas en los pasos 3 y 4 no debe superar los 3 mm. Si esta dimensión es superior a 3 mm, la cuchilla está doblada y debe ser cambiada; consulte Verificación de la rectilinealidad de las cuchillas y Cómo retirar e instalar la(s) cuchilla(s).

   Advertencia

   Una cuchilla doblada o dañada podría romperse y podría causar graves lesiones o la muerte a usted o a otras personas.

   • Siempre sustituya una cuchilla doblada o dañada por una cuchilla nueva.

   • Nunca lime ni cree muescas afiladas en los bordes o en la superficie de la cuchilla.

La cuchilla debe cambiarse si golpea un objeto sólido, o si está desequilibrada, doblada o desgastada. Utilice siempre piezas de repuesto genuinas de Toro para garantizar la seguridad y un rendimiento óptimo. No utilice nunca cuchillas de otros fabricantes, puesto que podrían ser peligrosas.

1. Eleve la unidad de corte a la posición más alta, ponga el freno de estacionamiento, pare el motor y retire la llave de contacto. Bloquee la unidad de corte para evitar que se caiga accidentalmente.

2. Sujete el extremo de la cuchilla usando un paño o un guante grueso. Retire del eje de la cuchilla el perno de la cuchilla, el protector de césped y la cuchilla (Figura 30).



   Figura 30

   1. Perno de la cuchilla
   2. Protector de césped

3. Instale la cuchilla – la vela hacia la unidad de corte – con el protector de césped y el perno de la cuchilla. Apriete el perno de la cuchilla a 115–149 N·m.

   Important: La parte curva de la cuchilla debe apuntar hacia el interior de la unidad de corte para asegurar un corte correcto.

Tanto el filo de corte como la vela – la parte inclinada hacia arriba frente al filo de corte – contribuyen a una buena calidad de corte. La vela es importante porque levanta y endereza la hoja de hierba, así produciendo un corte homogéneo. No obstante, la vela se desgasta gradualmente durante la operación, y esto es normal. A medida que la vela se desgasta, la calidad de corte disminuye algo, aunque los filos estén afilados. El filo de corte de la cuchilla debe estar afilado para que la hierba sea cortada en vez de desgarrada. Cuando las puntas de las hojas de hierba tienen un aspecto marrón y desgarrado, es señal de que el filo no está afilado. Afile la cuchilla para corregir esta condición.

1. Aparque la máquina en una superficie nivelada. Levante la unidad de corte, accione el freno de estacionamiento, ponga el pedal de tracción en punto muerto, ponga la palanca de la TDF en posición de DESENGRANADO, apague el motor y retire la llave.

2. Examine cuidadosamente los extremos de corte de la cuchilla, sobre todo en el punto de reunión entre la parte plana y la parte curva de la cuchilla (Figura 31). Puesto que la arena y los materiales abrasivos pueden desgastar el metal que conecta las partes curva y plana de la cuchilla, compruebe la cuchilla antes de utilizar la máquina. Si se aprecia desgaste (Figura 31), cambie la cuchilla; consulte Cómo retirar e instalar la(s) cuchilla(s).



   Figura 31

   1. Filo de corte
   2. Parte curva/vela
   3. Formación de ranura/desgaste
   4. Grieta

   Advertencia

   Si se permite que la cuchilla se desgaste, se formará una hendidura entre la vela y la parte plana de la cuchilla (Figura 31). Con el tiempo, una parte de la cuchilla podría desprenderse y salir lanzada desde debajo de la carcasa, posiblemente causando lesiones graves a usted o a otra persona.

   • Inspeccione periódicamente las cuchillas, para asegurarse de que no están desgastadas ni dañadas.

   • Cambie cualquier cuchilla desgastada o dañada por una cuchilla Toro nueva para asegurar que el producto siga cumpliendo la certificación de seguridad.

3. Inspeccione los filos de corte de todas las cuchillas. Afile los filos de corte si están romos o tienen mellas. Afile únicamente la parte superior del filo y mantenga el ángulo de corte original para asegurar un filo correcto (Figura 32). La cuchilla permanecerá equilibrada si se retira la misma cantidad de metal de ambos filos de corte.



   Figura 32

   1. Afilar con el ángulo original

   Note: Retire las cuchillas y afílelas con una afiladora; consulte Cómo retirar las cuchillas. Después de afilar los filos de corte, instale la cuchilla con el protector de césped y el perno de la cuchilla. Las velas de la cuchilla deben estar en la parte superior de la misma. Apriete el perno de la cuchilla a entre 115 y 149 N·m.
