Plateau à éjection arrière de 254 cm

Vous pouvez modifier la hauteur de coupe du plateau central en insérant la goupille de butée dans des trous différents.

1. Lorsque le moteur tourne, repoussez la commande de levage du plateau de coupe en arrière jusqu'à ce que le plateau soit complètement levé, puis relâchez immédiatement la commande.

2. Tournez la goupille de butée jusqu'à ce que la saillie soit en face des trous du support de hauteur de coupe et retirez-la (Figure 7).



   Figure 7

   1. Goupille de butée

3. Placez la goupille dans le trou du support correspondant à la hauteur de coupe voulue et tournez-la pour la verrouiller en place (Figure 7).

   Note: Il y a 4 rangées de trous (Figure 7). La première rangée donne la hauteur de coupe indiquée au-dessus de la goupille. La deuxième rangée donne la hauteur indiquée plus 6 mm. La troisième rangée donne la hauteur indiquée plus 12 mm. La dernière rangée donne la hauteur indiquée plus 18 mm. Un seul trou, situé dans la deuxième rangée, correspond à la hauteur 127 mm. Il n'ajoute pas 6 mm à la hauteur de 127 mm.

4. Réglez les galets anti-scalp et les patins selon les besoins.

Pour régler la hauteur de coupe des plateaux latéraux, placez les essieux des roues pivotantes dans les trous supérieur ou inférieur des fourches. Ajoutez ou enlevez ensuite un nombre égal d'entretoises sur les fourches et fixez la bague de hauteur de coupe dans les trous requis des tiges.

1. Mettez le moteur en marche et levez les plateaux de coupe au-dessus du sol pour pouvoir changer la hauteur de coupe. Coupez le moteur, serrez le frein de stationnement et retirez la clé après avoir levé l'unité de coupe.

2. Placez les essieux des roues pivotantes dans les mêmes trous sur les deux fourches. Pour choisir les trous correspondants au réglage, reportez-vous à la Figure 8.



   Figure 8

   1. Chapeau de tension
   2. Entretoises
   3. Cales
   4. Trous de montage d'axe
   5. Roue pivotante

   Note: Lorsque la hauteur de coupe est égale ou supérieure à 64 mm, le boulon d'essieu doit se trouver dans le trou inférieur de la fourche pour prévenir l'accumulation d'herbe entre la roue pivotante et la fourche. Lorsque la hauteur de coupe inférieure à 64 mm et que vous observez des dépôts d'herbe, inversez le sens de marche pour éloigner les déchets d'herbe de la roue et de la fourche.

3. Enlevez le chapeau de tension de l'axe de pivot (Figure 8) et sortez l'axe du bras pivotant. Replacez les 2 cales (3 mm) sur l'axe de pivot comme à l'origine. Ces cales sont nécessaires pour que les unités de coupe soient parfaitement de niveau sur toute la largeur. Placez le nombre requis d'entretoises de 13 mm sur l'axe de pivot pour obtenir la hauteur de coupe voulue, puis ajoutez la rondelle.

   Note: Lorsque vous utilisez les hauteurs de coupe 25 mm, 38 mm ou parfois 51 mm, montez les patins et les galets dans les trous les plus élevés.

4. Fixez le réglage avec le chapeau de tension.

L'inclinaison de l'unité de coupe est représentée par la différence qui existe entre la hauteur de coupe à l'avant et à l'arrière du plan de la lame. Toro recommande d'incliner les lames d'environ 8 à 11 mm. Cela signifie que l'arrière de la lame est plus élevé que l'avant de 8 à 11 mm.

1. Garez la machine sur une surface plane et horizontale.

2. Réglez l'unité de coupe à la hauteur de coupe voulue, placez la commande d'accélérateur à la position BAS RéGIME, coupez le moteur, serrez le frein de stationnement et enlevez la clé.

3. Tournez la lame centrale pour qu'elle pointe vers l'avant.

4. A l'aide d'une règle courte, mesurez l'écartement entre le sol et la pointe à l'avant de la lame.

5. Tournez ensuite la lame à 180° pour que la pointe se trouve à l'arrière et mesurez l'écartement entre le sol et la pointe de la lame à l'arrière du plateau de coupe.

6. L'inclinaison est égale à la différence entre les valeurs mesurées à l'avant et à l'arrière.

7. Ajustez les écrous de blocage des étriers filetés (Figure 13) qui fixent les chaînes de plateau arrière (Figure 14) au plateau pour élever l'arrière du plateau de coupe de sorte à obtenir une inclinaison de la lame de 8 à 11 mm.



   Figure 13

   1. Étrier fileté
   2. Écrou de blocage

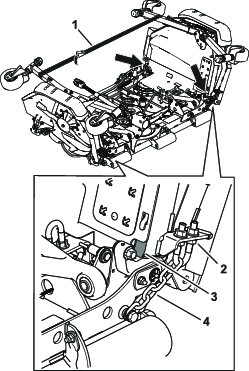

   Figure 14

   1. Chaîne de levage arrière gauche
   2. Chaîne de levage arrière droite

Si la coupe est irrégulière sur la bande de coupe, corrigez comme suit :

1. Garez la machine sur une surface plane et horizontale.

2. Réglez l'unité de coupe à la hauteur de coupe voulue, placez la commande d'accélérateur à la position BAS RéGIME, coupez le moteur, serrez le frein de stationnement et enlevez la clé.

3. Contrôlez et ajustez la pression des pneus avant et arrière du groupe de déplacement ; voir le Manuel de l'utilisateur du groupe de déplacement.

4. Recherchez les lames faussées.

5. Déposez les capots au sommet des unités de coupe.

6. Tournez la lame sur chaque axe pour la diriger dans le sens longitudinal.

7. Mesurez et notez la distance entre le sol et la pointe avant du tranchant.

8. Ajustez les écrous de blocage qui fixent les chaînes au plateau de coupe jusqu'à ce que le plateau de coupe soit de niveau (Figure 14).

Pour maintenir une puissance suffisante pour la machine et le plateau de coupe pendant la tonte, faites tourner le moteur à haut régime et adaptez votre vitesse de déplacement en fonction de l'état de l'herbe. Réduisez la vitesse de déplacement lorsque la charge sur les lames augmente, et augmentez la vitesse lorsque la charge diminue.

Alternez le sens des passages pour éviter de créer des ornières dans la pelouse avec le temps. L'alternance permet aussi de mieux disperser l'herbe coupée, ce qui améliore la décomposition et la fertilisation.

Ralentissez pour améliorer la qualité de la coupe.

Ne coupez pas plus de 25 mm environ ou 1/3 de la hauteur de l'herbe. Si l'herbe est extrêmement drue et fournie, il peut être préférable de réduire la vitesse de déplacement en marche avant et/ou de choisir la hauteur de coupe immédiatement supérieure.

Nettoyez le dessous de la tondeuse après chaque utilisation. Ne laissez pas l'herbe et la terre s'accumuler à l'intérieur, car la qualité de la tonte finira par en souffrir.

Pour réduire les risques d'incendie, débarrassez le moteur, le silencieux, le bac à batterie, le frein de stationnement, les unités de coupe, et le lieu de stockage du carburant de tout excès de graisse, de débris, d'herbe et de feuilles. Nettoyez l'huile ou le carburant éventuellement répandus.

Nettoyez l'entraînement de la courroie à l'air comprimé ou avec un souffleur de feuilles. Reposez les protections ou les capots déposés une fois le nettoyage terminé.

Utilisez une lame bien aiguisée durant toute la saison de coupe, pour obtenir une coupe nette sans arracher ni déchiqueter les brins d'herbe. L'herbe arrachée ou déchiquetée brunit sur les bords, sa croissance ralentit et elle devient plus sensible aux maladies. Vérifiez chaque jour l'état, l'usure et l'affûtage des lames. Aiguisez les lames au besoin. Remplacez immédiatement les lames endommagées ou usées par des lames d'origine Toro. Voir Entretien des lames.

1. Garez la machine sur une surface plane et horizontale.

2. Abaissez le plateau de coupe à la hauteur de coupe de 2,5 cm.

3. Désengagez la PDF, relâchez la pédale de déplacement et serrez le frein de stationnement.

4. Placez la commande d'accélérateur en position de BAS RéGIME, coupez le moteur, enlevez la clé et attendez l'arrêt complet de toutes les pièces mobiles avant de quitter le siège.

5. Soulevez le repose-pieds pour exposer le haut du plateau de coupe.

6. Retirez le bouchon de remplissage-jauge au sommet du boîtier d'engrenages (Figure 24) et vérifiez que le niveau de lubrifiant se situe entre les repères sur la jauge.



   Figure 24

   1. Bouchon de remplissage et jauge
   2. Emplacement de la vidange

7. Si le niveau de lubrifiant est bas, ajoutez suffisamment de lubrifiant pour faire monter le niveau entre les repères de la jauge.

   Important: Ne remplissez pas excessivement le boîtier d'engrenages et utilisez le plateau de coupe, sous peine d'endommager le boîtier d'engrenages.

1. Garez la machine et le plateau de coupe sur une surface plane et horizontale.

2. Abaissez le plateau de coupe à la hauteur de coupe de 2,5 cm.

3. Désengagez la PDF, relâchez la pédale de déplacement et serrez le frein de stationnement.

4. Placez la commande d'accélérateur en position de BAS RéGIME, coupez le moteur, enlevez la clé et attendez l'arrêt complet de toutes les pièces mobiles avant de quitter le siège.

5. Soulevez le repose-pieds pour exposer le haut du plateau de coupe.

6. Retirez la jauge-bouchon de remplissage au sommet du boîtier d'engrenages (Figure 24).

7. Placez un bac de vidange sous le bouchon de vidange situé sous l'avant du boîtier d'engrenages, puis enlevez le bouchon et vidangez le lubrifiant dans le bac.

8. Remettez le bouchon de vidange en place.

9. Ajoutez une quantité suffisante de lubrifiant (environ 414 ml) pour faire monter le niveau entre les repères de la jauge.

   Important: Ne remplissez pas excessivement le boîtier d'engrenages et utilisez le plateau de coupe, sous peine d'endommager le boîtier d'engrenages.

1. Désengagez la PDF, relâchez la pédale de déplacement et serrez le frein de stationnement.

2. Placez la commande d'accélérateur en position de BAS RéGIME, coupez le moteur, enlevez la clé et attendez l'arrêt complet de toutes les pièces mobiles avant de quitter le siège.

1. Désengagez la PDF, relâchez la pédale de déplacement et serrez le frein de stationnement.

2. Placez la commande d'accélérateur en position de BAS RéGIME, coupez le moteur, enlevez la clé et attendez l'arrêt complet de toutes les pièces mobiles avant de quitter le siège.

3. Tournez les lames dans le sens longitudinal (Figure 29).



   Figure 29

   1. Position A
   2. Point de mesure entre la lame et le sol plat

4. Mesurez la distance entre la surface plane et le tranchant (position A) des lames (Figure 29). Notez cette valeur.

5. Tournez les lames pour faire passer les pointes qui sont à l'arrière à l'avant.

6. Mesurez la distance entre la surface plane et le tranchant des lames, au même endroit que lors de l'opération 3 ci-dessus. Les mesures obtenues aux opérations 3 et 4 ne doivent pas différer de plus de 3 mm. Si la différence est supérieure à 3 mm, la lame est faussée et doit être remplacée ; voir Détection des lames faussées et Dépose et pose des lames.

   Attention

   Une lame faussée ou endommagée peut se briser et projeter le morceau cassé dans votre direction ou celle de personnes à proximité, et infliger des blessures graves ou mortelles.

   • Remplacez toujours une lame faussée ou endommagée par une neuve.

   • Ne créez jamais d'indentations dans les bords ou à la surface des lames, par exemple en les limant.

Remplacez la lame si elle a heurté un obstacle, et si elle est déséquilibrée, usée ou faussée. Pour garantir le meilleur rendement et le maximum de sécurité, utilisez toujours des lames d'origine Toro. N'utilisez jamais les lames d'autres constructeurs car elles peuvent être dangereuses.

1. Levez l'unité de coupe au maximum, serrez le frein de stationnement, coupez le moteur et enlevez la clé de contact. Calez l'unité de coupe pour l'empêcher de retomber accidentellement.

2. Tenez la lame par son extrémité avec un chiffon ou un gant épais. Enlevez le boulon, la coupelle de protection et la lame de l'axe de pivot (Figure 30).



   Figure 30

   1. Boulon de lame
   2. Coupelle de protection

3. Montez la lame, l'ailette vers l'unité de coupe, et fixez-la avec la coupelle de protection et le boulon Serrez le boulon de la lame à un couple de 115 à 149 N·m.

   Important: Pour obtenir une coupe correcte, l'ailette de la lame doit être dirigée vers l'intérieur de l'unité de coupe.

Le tranchant comme l'ailette (qui est la partie relevée à l'opposé du tranchant) contribuent tous deux à assurer la qualité de la coupe. L'ailette est importante, car elle redresse l'herbe et permet d'obtenir une coupe nette. Toutefois, elle a tendance à s'user progressivement au cours de l'utilisation normale. À mesure que l'ailette s'use, la qualité de la coupe se dégrade, même si les tranchants de la lame restent vifs. Le tranchant de la lame doit être bien aiguisé pour couper l'herbe nettement, sans l'arracher. Si la lame est émoussée, l'herbe coupée a tendance à brunir et à être déchiquetée sur les bords. Affûtez les tranchants pour remédier à cela.

1. Garez la machine sur une surface plane et horizontale. Levez l'unité de coupe, serrez le frein de stationnement, amenez la pédale de déplacement à la position neutre, placez le levier de PDF en position DéSENGAGéE, coupez le moteur et enlevez la clé.

2. Examinez attentivement les tranchants de la lame, particulièrement au point de rencontre de la partie plane et de l'ailette (Figure 31). Le sable et les matières abrasives peuvent éroder le métal à cet endroit, c'est pourquoi il est important de contrôler l'état de la lame avant d'utiliser la machine. Remplacez la lame si elle est usée (Figure 31) ; voir Dépose et pose des lames.



   Figure 31

   1. Tranchant
   2. Ailette
   3. Usure/formation d'une entaille
   4. Fissure

   Attention

   Si la lame est trop usée, une entaille se forme entre l'ailette et la partie plane (Figure 31). La lame peut alors se briser et un morceau être projeté du dessous de la machine, vous blessant gravement ou une personne à proximité.

   • Contrôlez l'état et l'usure des lames périodiquement.

   • Remplacez toute lame usée ou endommagée par une lame Toro neuve afin de garantir la sécurité continue du produit.

3. Examinez les tranchants de toutes les lames et affûtez-les s'ils sont émoussés ou ébréchés. N'aiguisez que le haut du tranchant et conservez l'angle de coupe d'origine pour obtenir une coupe nette (Figure 32). Limez la même quantité de métal sur chacun des deux tranchants pour ne pas déséquilibrer la lame.



   Figure 32

   1. Affûtez en conservant l'angle d'origine

   Note: Déposez les lames et aiguisez-les à la meule ; voir Dépose des lames. Une fois affûtée, remontez la lame ainsi que la coupelle de protection et le boulon de fixation. L'ailette de la lame doit se trouver en haut de la lame. Serrez le boulon de la lame à un couple de 115 à 149 N·m.
