100-дюймовая дека с задним выбросом

Тяговый блок Groundsmaster® серии 360 или Groundsmaster® 7210 с серийным номером 313000001 и выше.

Model No. 31101-Serial No. 406000000 and Up

Введение

Данный режущий блок, оборудованный вращающимися ножами, устанавливается на ездовой машине и предназначен для использования в коммерческих целях профессиональными операторами, работающими по найму. Она предназначена главным образом для регулярного скашивания травы на ухоженных газонах в парках, на полях для гольфа, спортивных площадках и коммерческих территориях. Использование этого изделия не по прямому назначению может быть опасным для пользователя и находящихся рядом людей.

Внимательно прочтите данное Руководство, чтобы знать, как правильно использовать и обслуживать машину, не допуская ее повреждения и травмирования персонала. Вы несете ответственность за правильное и безопасное использование машины.

Посетите веб-сайт www.Toro.com для получения информации о технике безопасности при работе с изделием, обучающих материалов по эксплуатации изделия, информации о принадлежностях, а также для получения помощи в поисках дилера или для регистрации вашего изделия.

Для выполнения технического обслуживания, приобретения оригинальных запчастей Toro или получения дополнительной информации обращайтесь в сервисный центр официального дилера или в отдел технического обслуживания компании Toro. Не забудьте при этом указать модель и серийный номер изделия.На Рисунок 1 показано расположение номера модели и серийного номера. Запишите номера в предусмотренном для этого месте.

Important: С помощью мобильного устройства вы можете отсканировать QR-код на табличке с серийным номером (при наличии), чтобы получить информацию по гарантии и запчастям, а также другие сведения об изделии.

g269755

Рисунок 1

В настоящем руководстве приведены потенциальные опасности и рекомендации по их предотвращению, обозначенные символом (Рисунок 2), который предупреждает об опасности серьезного травмирования или гибели в случае несоблюдения пользователем рекомендуемых мер безопасности.

g000502

Рисунок 2

  1. Символ предупреждения об опасности

Для выделения информации в данном руководстве используются два слова. Внимание — привлекает внимание к специальной информации, относящейся к механической части машины, и Примечание — выделяет общую информацию, требующую специального внимания.

Данное изделие отвечает требованиям всех соответствующих европейских директив. Дополнительные сведения см. в «Декларации о соответствии компонентов (DOI)» в конце данной публикации.

Предупреждение

КАЛИФОРНИЯ

Положение 65, Предупреждение

Лица, использующие данное вещество, должны иметь в виду, что, согласно информации, имеющейся в распоряжении компетентных органов штата Калифорния, оно содержит химическое соединение (соединения), отнесенные к категории канцерогенных, способных вызвать врождённые пороки и оказывающих вредное воздействие на репродуктивную систему человека.

Техника безопасности

Конструкция данной машины разработана в соответствии с требованиями стандартов ANSI B71.4-2017 и EN ISO 5395.

Общие правила техники безопасности

Данное изделие может привести к травматической ампутации конечностей, а также к травмированию отброшенными предметами. Во избежание тяжелых травм всегда соблюдайте все правила техники безопасности.

  • Перед пуском машины прочтите и усвойте содержание данного Руководства оператора.

  • При работе на данной машине следует быть предельно внимательным. Во избежание травмирования людей или повреждения имущества запрещается отвлекаться во время работы.

  • Запрещается помещать руки и ноги рядом с движущимися компонентами машины.

  • Запрещается эксплуатировать машину без установленных на ней исправных ограждений и других защитных устройств.

  • Держитесь на достаточном расстоянии от всех отверстий выброса.

  • Запрещается допускать посторонних лиц и детей в рабочую зону. Запрещается допускать детей к эксплуатации машины.

  • Прежде чем покинуть рабочее место оператора, выполните следующие действия:

    • Установите машину на ровной поверхности.

    • Опустите режущий блок (блоки).

    • Отключите приводы.

    • Включите стояночный тормоз (при наличии).

    • Выключите двигатель и извлеките ключ из замка зажигания.

    • Дождитесь остановки всех движущихся частей.

Нарушение правил эксплуатации или технического обслуживания машины может привести к травме. Чтобы снизить вероятность травмирования, следует выполнять правила техники безопасности и всегда обращать внимание на символы, предупреждающие об опасности (Graphic, которые имеют следующее значение: «Осторожно!», «Предупреждение!» или «Опасно!» — указания по обеспечению личной безопасности. Несоблюдение данных инструкций может стать причиной травмы или гибели.

Правила техники безопасности при обращении с режущим блоком

  • Режущий блок считается укомплектованной машиной, только когда он установлен на тяговом блоке. Внимательно прочтите Руководство оператора для тягового блока, в котором содержатся полные инструкции по безопасному использованию данной машины.

  • После удара о какой-либо предмет или при появлении аномальных вибраций в машине остановите машину, извлеките ключ и дождитесь остановки всех движущихся частей, прежде чем приступить к проверке навесных орудий. Прежде чем возобновлять работу, устраните все неисправности.

  • Следите за исправностью всех компонентов и надлежащей затяжкой крепежа. Заменяйте изношенные или поврежденные наклейки.

  • Используйте только принадлежности, навесное оборудование и запчасти, утвержденные компанией Toro.

Наклейки с правилами техники безопасности и инструкциями

Graphic

Предупреждающие наклейки и инструкции по технике безопасности должны быть хорошо видны оператору и установлены во всех местах потенциальной опасности. Заменяйте поврежденные или утерянные наклейки.
decal120-6604

120-6604

  1. Опасность выброса предметов! Люди должны находиться на безопасном расстоянии от машины.
  2. Опасность пореза и травматической ампутации рук ножами газонокосилки! Не приближайтесь к движущимся частям машины; все защитные ограждения и кожухи должны быть на своих местах.
  3. Опасность пореза и травматической ампутации ступней ножами газонокосилки! Не приближайтесь к движущимся частям машины; все защитные ограждения и кожухи должны быть на своих местах.
decal93-6697

93-6697

  1. Прочтите Руководство оператора.
  2. Добавляйте масло SAE 80w-90 (API GL-5) каждые 50 часов.
decal93-7818

93-7818

  1. Осторожно! Прочтите в Руководстве оператора указания по затяжке болта (гайки) ножа с моментом 115–149 Н∙м.
decal93-6696

93-6696

  1. Опасность накопленной энергии! Изучите Руководство оператора.
decal119-6807

119–6807

  1. Осторожно! Не наступать.
decal117-4979

117–4979

  1. Вращающийся ремень! Следите, чтобы ограждение находилось на месте.
decal133-8061

133-8061

decal121-5498

121-5498

decal125-9403

125-9403

  1. Высота скашивания
  2. Низкий
  3. Высокий

Сборка

Предупреждение

Если вы оставите ключ в замке зажигания, кто-нибудь может случайно запустить двигатель и нанести серьезные травмы вам или окружающим.

Перед выполнением любого технического обслуживания извлеките ключ из замка зажигания.

Опасно

Вращение вала отбора мощности после запуска двигателя может привести к серьезной травме.

Не запускайте двигатель и не устанавливайте выключатель ВОМ в положение ВКЛ, когда ВОМ не подсоединен к редуктору на режущем блоке.

Note: Определите левую и правую стороны машины относительно места оператора.

Выбор комплекта переходника

Note: Прежде чем устанавливать деку, установите соответствующий комплект переходника. 100-дюймовую заднюю разгрузочную деку необходимо использовать вместе с одним из следующих комплектов переходников:

Комплект переходника № 31102 используется для всех тяговых блоков Groundsmaster® серии 360 с приводом на два колеса, для тяговых блоков Groundsmaster® серии 360 с полным приводом, изготовленных в 2013 г. и раньше, а также для тяговых блоков Groundsmaster® серии 360, изготовленных в 2014 г., со следующими серийными номерами:

МодельСерийные номера
31223314000101–314000104
30536314000101–314000105
30539314000101–314000116

Комплект переходника № 31103 используется для тяговых блоков Groundsmaster® серии 360 с полным приводом со следующими серийными номерами:

МодельСерийные номера
31223314000105 и выше
30539314000117 и выше
Все прочие полноприводные модели314000001 и выше

Note: Чтобы использовать при эксплуатации все функциональные возможности деки, в системе контроллера транспортного средства должно быть установлено диагностическое программное обеспечение Toro версии J или более поздней.

Комплект переходника, модель 31104 используется для тяговых блоков Groundsmaster® 7210 со следующими серийными номерами:

МодельСерийные номера
Все модели выпуска 2013 г. и более поздние313000001 и выше

Натяжение цепей

Детали, требуемые для этой процедуры:

Регулировочная прокладка2

Note: Выполните эту процедуру, прежде чем устанавливать деку газонокосилки на машину.

  1. Ослабьте хомут, использованный для транспортировки. Обеспечьте достаточное пространство, чтобы вставить регулировочные прокладки (Рисунок 4).

    Note: Установите регулировочные прокладки под кожух ремня, чтобы они оставались на месте при затяжке хомута.

  2. Установите регулировочные прокладки в передней и задней частях деки газонокосилки, как показано на Рисунок 3.

    g319508

    Рисунок 3

    1. Регулировочная прокладка
    2. Регулировочные прокладки, установленные под кожухом ремня.

  3. Затяните хомут так, чтобы регулировочная прокладка уперлась в главную деку газонокосилки.

  4. Затяните цепи в передней и задней частях деки газонокосилки (Рисунок 4).

  5. Повторите эти действия на противоположной стороне деки газонокосилки.

    Note: Удалите регулировочные прокладки с обеих сторон после установки положения деки газонокосилки.

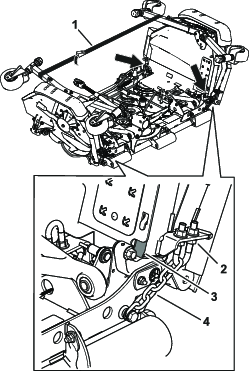

    g319509

    Рисунок 4

    1. Хомут
    2. Гайки U-образного болта
    3. Регулировочная прокладка
    4. Цепь

Знакомство с изделием

Note: Технические данные и конструкция могут быть изменены без предупреждения.

Ширина скашивания254 см
Высота скашиванияРегулируется от 25 до 127 мм с шагом 6 мм.
Чистая масса358 кг

Размеры прицепа

Убедитесь, что на вашем прицепе или транспортном автомобиле (Рисунок 5) имеется достаточно места для перевозки деки вместе с тяговым блоком. Размеры деки с поднятыми боковыми деками см. на Рисунок 6.

g027706

Рисунок 5

  1. Боковая сторона прицепа
  2. Ниша колеса прицепа
g027696

Рисунок 6

  1. 223,5 см
  2. 76,2 см
  3. 30,5 см
  4. 12,8 см
  5. 138,4 см
  6. 167,3 см
  7. 185,7 см
  8. 45 см

Навесное оборудование и приспособления

Для улучшения и расширения возможностей машины можно использовать ряд утвержденных компанией Toro вспомогательных приспособлений и навесных орудий. Обратитесь в сервисный центр официального дилера или дистрибьютора или посетите сайт www.Toro.com, на котором приведен список всех утвержденных навесных орудий и вспомогательных приспособлений.

Для поддержания оптимальных рабочих характеристик машины и регулярного прохождения сертификации безопасности всегда приобретайте только оригинальные запасные части и приспособления компании Toro. Использование запасных частей и приспособлений, изготовленных другими производителями, может быть опасным и привести к аннулированию гарантии на изделие.

Эксплуатация

Note: Определите левую и правую стороны машины относительно места оператора.

Предостережение

Если вы оставите ключ в замке зажигания, кто-нибудь может случайно запустить двигатель и нанести серьезные травмы вам или окружающим.

Перед выполнением любого технического обслуживания извлеките ключ из замка зажигания.

Регулировка высоты скашивания

Высоту скашивания можно отрегулировать от 25 до 127 мм с шагом 6 мм.

Средняя дека

Высоту скашивания средней деки можно изменить перестановкой стопорного штифта в разные отверстия.

  1. При работающем двигателе держите переключатель подъема газонокосилки в нажатом положении до ее полного подъема; затем немедленно отпустите выключатель.

  2. Поверните стопорный штифт так, чтобы его выступы совпали с прорезями в отверстиях кронштейна высоты скашивания, и извлеките штифт (Рисунок 7).

    g025272

    Рисунок 7

    1. Стопорный штифт

  3. Выберите отверстие в кронштейне высоты скашивания, соответствующее необходимой высоте скашивания, вставьте штифт и, нажимая на него, поверните до фиксации в отверстии (Рисунок 7).

    Note: В кронштейне есть четыре ряда отверстий (Рисунок 7). Верхний ряд обеспечивает высоту скашивания, указанную над штифтом. Второй ряд обеспечивает указанную высоту скашивания плюс 6 мм. Третий ряд обеспечивает указанную высоту скашивания плюс 12 мм. Нижний ряд обеспечивает указанную высоту скашивания, плюс 18 мм. Для положения 127 мм есть только одно отверстие, расположенное во втором ряду. Это положение соответствует высоте скашивания 127 мм, и 6 мм к нему не добавляется.

  4. При необходимости отрегулируйте положение защитных валиков и полозьев.

Боковые деки

Регулировка высоты скашивания боковых дек производится установкой осей поворотных колес в верхнее или нижнее отверстия поворотных вилок, добавлением или снятием равного количества проставок с поворотных вилок и креплением кольца регулировки высоты скашивания в соответствующих отверстиях штока высоты скашивания.

  1. Запустите двигатель и поднимите режущий блок с пола так, чтобы можно было отрегулировать высоту скашивания. После подъема режущего блока заглушите двигатель, включите стояночный тормоз и извлеките ключ.

  2. Поместите оси поворотных колес в одинаковые отверстия в обеих поворотных вилках. Для определения правильных отверстий в зависимости от настройки высоты см. Рисунок 8.

    g008866

    Рисунок 8

    1. Колпачковая гайка
    2. Проставки
    3. Регулировочные прокладки
    4. Монтажные отверстия осей
    5. Поворотное колесо

    Note: При работе с высотой скашивания 64 мм и выше, чтобы предотвратить скапливание травы между колесом и вилкой, устанавливайте болт оси в нижнее отверстие вилки поворотных колес. Если в области колеса и вилки скопилась трава при работе с высотой скашивания менее 64 мм, передвигайте машину задним ходом, чтобы вытолкнуть все пробки из области колеса вилки.

  3. Снимите колпачковую гайку с вала шпинделя и извлеките шпиндель из рычага поворотного колеса (Рисунок 8). Поместите на вал шпинделя две регулировочные прокладки (3 мм), как они были установлены первоначально. Эти регулировочные прокладки необходимы для обеспечения одинакового уровня по всей ширине режущих блоков. Наденьте на вал шпинделя нужное число проставок толщиной 13 мм для получения требуемой высоты скашивания; затем наденьте шайбу на вал.

    Note: Для скашивания на высоте 25 мм, 38 мм или, при необходимости, на высоте 51 мм переставьте полозья и валик на самые верхние отверстия.

  4. Зафиксируйте выполненную регулировку колпачковой гайкой.

Регулировка боковых полозьев

При работе с высотой скашивания 64 мм и выше устанавливайте полозья в нижнее положение, а при работе с высотой скашивания менее 64 мм – в верхнее положение.

Note: При износе полозьев газонокосилки их можно поменять местами, перевернув нижней стороной вверх. Это позволит дольше использовать полозья перед заменой.

  1. Выключите ВОМ и включите стояночный тормоз.

  2. Прежде чем покинуть рабочее место оператора, выключите двигатель, извлеките ключ и дождитесь остановки всех движущихся частей машины.

  3. Отпустите передний винт каждого полоза (Рисунок 9).

  4. Снимите с каждого полоза болты с фланцем и гайки.

  5. Передвиньте каждый полоз в требуемое положение и закрепите болтами с фланцем и гайками (Рисунок 9).

    Note: Для регулировки полозьев используйте только верхний или средний наборы отверстий. Нижние отверстия используются при перестановке полоза на другую сторону газонокосилки – в этом случае они становятся верхними.

    g269789

    Рисунок 9

    1. Полоз
    2. Гайка
    3. Болт с фланцевой головкой
    4. Винт

  6. Затяните винт с передней стороны каждого полоза с моментом 9 – 11 Н⋅м.

Замена пластин полозьев

  1. Поднимите крыло деки и прикрепите штифт защелки к рукоятке защелки (Рисунок 10).

    g213562

    Рисунок 10

    1. Штифт защелки
    2. Рукоятка защелки

  2. Снимите крепежные детали, с помощью которых пластина полоза крепится к режущему блоку (Рисунок 11).

    Note: Удалите старую пластину полоза и крепежные детали в отходы.

    g213551

    Рисунок 11

    Средняя дека не показана для упрощения

    1. Болт
    2. Пластина полоза
    3. Гайка

  3. Установите новую пластину полоза; см. Инструкции по установке комплекта полоза деки.

Регулировка валиков

Машины Groundsmaster 360

При работе с высотой скашивания свыше 64 мм устанавливайте валики в нижнее положение, а при работе с высотой скашивания менее 64 мм – в верхнее положение.

  1. Выключите механизм отбора мощности и включите стояночный тормоз.

  2. Прежде чем покинуть место оператора, переведите рычаг дроссельной заслонки в положение Медленно, выключите двигатель, извлеките ключ и дождитесь остановки всех движущихся частей машины.

  3. Поднимите переднюю часть машины и зафиксируйте ее с помощью подъемных опор.

  4. Снимите крепежные детали всех валиков на газонокосилке и переставьте валики в требуемом направлении, вверх или вниз(Рисунок 12).

    g004487

    Рисунок 12

    1. Валик
    2. Ось валика

  5. Установите крепежные детали как показано.

Выравнивание газонокосилки на горизонтальной плоскости

Note: Инструменты для выравнивания, предназначенные специально для этого режущего блока, можно приобрести у официального дистрибьютора компании Toro.

Выравнивание по горизонтали в продольном направлении

Шаг режущего блока – это разность высоты скашивания между передним и задним краями плоскости ножа. Специалисты компании Toro рекомендуют использовать шаг ножа примерно 8–11 мм. Это означает, что задняя часть плоскости ножа должна быть на 8–11 мм выше передней.

  1. Установите машину на ровной поверхности пола мастерской.

  2. Установите режущий блок на нужную высоту скашивания, переведите рычаг дроссельной заслонки в положение Медленно, выключите двигатель, включите стояночный тормоз и извлеките ключ.

  3. Поверните центральный нож так, чтобы он был направлен строго вперед.

  4. С помощью короткой линейки измерьте расстояние от пола до переднего конца ножа.

  5. Поверните этот конец ножа назад и измерьте расстояние от пола до конца ножа в задней части деки.

  6. Для вычисления шага ножа вычтите результат измерения в передней части из результата измерения в задней части деки.

  7. Отрегулируйте контргайки П-образного болта (Рисунок 13) крепления задних цепей деки (Рисунок 14) к деке газонокосилки, чтобы поднять заднюю часть деки так, чтобы шаг ножа был равен 8–11 мм.

    g025293

    Рисунок 13

    1. П-образный болт
    2. Контргайка
    g025273

    Рисунок 14

    1. Левая задняя подъемная цепь
    2. Правая задняя подъемная цепь

Выравнивание в горизонтальной плоскости в поперечном направлении

Если скашивание неравномерное по всей ширине захвата газонокосилки, устраните перекос следующим образом:

  1. Установите машину на ровной поверхности пола мастерской.

  2. Установите режущий блок на нужную высоту скашивания, переведите рычаг дроссельной заслонки в положение Медленно, выключите двигатель, включите стояночный тормоз и извлеките ключ.

  3. Проверьте и отрегулируйте давление в передних и задних шинах тягового блока; см. Руководство оператора тягового блока.

  4. Проверьте, нет ли погнутых ножей.

  5. Снимите верхние крышки с режущих блоков.

  6. Поверните ножи на шпинделях так, чтобы их концы были направлены вперед и назад.

  7. Измерьте расстояние от пола до переднего кончика режущей кромки ножа.

  8. Отрегулируйте контргайки крепления цепей деки к деке газонокосилки так, чтобы дека газонокосилки была расположена горизонтально (Рисунок 14).

Складывание рычага поворотного колеса

Для доступа к зоне оператора или выхода из нее при сложенных боковых деках, отпустите защелку рычага поворотного колеса (Рисунок 15) и отверните рычаг поворотного колеса в сторону от тягового блока.

g025274

Рисунок 15

  1. Защелка рычага поворотного колеса

Important: Перед скашиванием поверните рычаг поворотного колеса обратно к машине.

Использование транспортных фиксаторов

Перед транспортировкой машины поднимите боковые деки и зафиксируйте их транспортными фиксаторами (Рисунок 16).

g025275

Рисунок 16

  1. Транспортные фиксаторы боковых дек

Советы по эксплуатации

Использование настройки «Быстро» дроссельной заслонки и регулировка скорости движения по земле

Для поддержания достаточной производительности машины и деки во время скашивания эксплуатируйте машину с дроссельной заслонкой в положении «Быстро» и регулируйте скорость перемещения в зависимости от условий. Уменьшайте скорость движения по мере увеличения нагрузки на режущих ножах и увеличивайте скорость движения, когда нагрузка на ножи уменьшается.

Чередование направления скашивания

Чередуйте направление скашивания, чтобы избежать образования со временем на травяном покрытии колеи от колес. Это также способствует более равномерному разбрасыванию скошенной травы, что ускоряет ее перегнивание и позволяет использовать в качестве удобрения.

Выбор скорости скашивания

Для повышения качества скашивания двигайтесь на пониженной скорости.

Выбор настройки высоты скашивания в соответствии с конкретными условиями

При скашивании срезайте примерно 25 мм или не более 1/3 высоты травы. При скашивании травяного покрова повышенной густоты и плотности может потребоваться снижение скорости движения и (или) увеличение высоты скашивания до следующей установочной метки.

Содержание газонокосилки в чистоте

После каждого использования очищайте нижнюю поверхность газонокосилки от скошенной травы и грязи. Если трава и грязь скапливаются внутри газонокосилки, качество скашивания в конце концов станет неудовлетворительным.

Для снижения опасности возгорания следите, чтобы на двигателе, глушителе, в аккумуляторном отсеке, на стояночном тормозе, режущих блоках и в отсеке хранения топлива не было травы, листьев или избытка смазки. Удаляйте все следы утечек масла или топлива.

Удаление листьев во время очистки зоны ременного привода производится струей сжатого воздуха или с помощью специальной пневмомашины. Установите все снятые ограждения и крышки после завершения очистки.

Техническое обслуживание ножа

Остроту заточки ножей следует проверять в течение всего сезона скашивания, поскольку только остро заточенные ножи обеспечивают ровное срезание травы без разрывов и измельчения. При разрыве и измельчении трава становится коричневой по краям, что замедляет ее рост и увеличивает риск поражения ее болезнями. Ежедневно проверяйте остроту заточки ножей, а также наличие износа или повреждений. При необходимости заточите ножи. Если нож поврежден или изношен, немедленно замените его оригинальным сменным ножом компании Toro. См. Обслуживание режущих ножей.

Техническое обслуживание

Рекомендуемый график(и) технического обслуживания

Периодичность технического обслуживанияПорядок технического обслуживания
Через первые 2 часа
  • Затяните гайки поворотных колес.
    		•
    Через первые 10 часа
  • Затяните гайки поворотных колес.
  • Затяните болты ножей.
    		•
    Через первые 50 часа
  • Замените масло в редукторе деки газонокосилки.
    		•
    Перед каждым использованием или ежедневно
  • Смажьте втулки рычагов поворотных колес.
  • Смажьте подшипники поворотных колес.
  • Проверьте ножи.
    		•
    После каждого использования
  • Очистите режущий блок.
    		•
    Через каждые 50 часов
  • Заправьте масленки консистентной смазкой.Заправляйте масленки консистентной смазкой сразу после каждой мойки.
  • Проверьте ремни.
  • Очистите пространство под кожухами ремней режущего блока.
  • Затяните гайки поворотных колес.
  • Затяните болты ножей.
    		•
    Через каждые 150 часов
  • Проверьте масло в редукторе деки газонокосилки.
    		•
    Через каждые 400 часов
  • Замените масло в редукторе деки газонокосилки.
    		•

    Перечень операций ежедневного технического обслуживания

    Скопируйте эту страницу для повседневного использования.

    Пункт проверки при техобслуживанииДни недели:
    Пн.Вт.Ср.Чт.Пт.Сб.Вс.
    Проверьте отражатель травы в нижнем положении (если применимо)
    Проверьте давление в шинах
    Проверьте состояние ножей
    Заправьте все масленки консистентной смазкой1
    Восстановите поврежденное лакокрасочное покрытие

    1. Сразу после каждой мойки, независимо от указанного интервала.

    Отметки о проблемных зонах
    Проверил:
    ПунктДатаИнформация






    Предостережение

    Если вы оставите ключ в замке зажигания, кто-нибудь может случайно запустить двигатель и нанести серьезные травмы вам или окружающим.

    Перед выполнением любого технического обслуживания извлеките ключ из замка зажигания.

    Предупреждение

    Если во время работы под декой газонокосилки для поддержки машины используется только домкрат, то в случае опрокидывания домкрата дека газонокосилки упадет. Это травмоопасно для вас и находящихся рядом людей.

    Во время работы с поднятой декой газонокосилки всегда используйте, как минимум, две подъемные опоры.

    Смазка

    Периодичность технического обслуживанияПорядок технического обслуживания
    Перед каждым использованием или ежедневно
  • Смажьте втулки рычагов поворотных колес.
  • Смажьте подшипники поворотных колес.
    		•
    Через каждые 50 часов
  • Заправьте масленки консистентной смазкой.Заправляйте масленки консистентной смазкой сразу после каждой мойки.
    		•

    На машине установлены масленки, которые следует регулярно заполнять консистентной смазкой № 2 на литиевой основе.

    Смажьте следующие зоны:

    • Втулки валов вилок поворотных колес (4 места) (Рисунок 17)

      g011557

      Рисунок 17

    • Тяговые звенья дек (5 мест) (Рисунок 18)

      g025655

      Рисунок 18

    • Шарниры рычагов натяжных роликов (4 места) (Рисунок 19)

      g025838

      Рисунок 19

    • Шарнирные навески боковых дек (10 мест) (Рисунок 20)

      g025654

      Рисунок 20

    • Шарнир складывания рычага поворотного колеса (1 место) (Рисунок 21)

      g025656

      Рисунок 21

    • Вал привода механизма отбора мощности (2 места) (Рисунок 22)

      g025658

      Рисунок 22

    • Подшипники вала шпинделя (5 мест) (Рисунок 23)

      g025837

      Рисунок 23

    Замена смазочного масла в редукторе деки газонокосилки

    Редуктор рассчитан на эксплуатацию с трансмиссионным маслом SAE 80W-90. Несмотря на то, что редуктор поставляется с завода с маслом, перед началом эксплуатации режущего блока необходимо проверить уровень масла.

    Замена смазочного масла в редукторе деки газонокосилки

    Периодичность технического обслуживанияПорядок технического обслуживания
    Через каждые 150 часов
  • Проверьте масло в редукторе деки газонокосилки.
    		•

    1. Поставьте машину на ровной поверхности.

    2. Опустите деку газонокосилки на высоту скашивания 2,5 см.

    3. Выключите механизм отбора мощности, отпустите педаль тяги и включите стояночный тормоз.

    4. Прежде чем покинуть место оператора, переведите рычаг дроссельной заслонки в положение Медленно, выключите двигатель, извлеките ключ из замка зажигания и дождитесь остановки всех движущихся частей машины.

    5. Поднимите опору для ноги, открывая доступ к верхней части деки газонокосилки.

    6. Извлеките щуп или снимите пробку заливной горловины в верхней части редуктора (Рисунок 24) и убедитесь в том, что уровень масла находится между отметками на щупе.

      g014267

      Рисунок 24

      1. Пробка заливной горловины и щуп
      2. Местонахождение слива

    7. Если уровень масла низкий, долейте столько масла, чтобы его уровень располагался между метками на щупе.

      Important: Не допускайте переполнения редуктора и последующего включения деки газонокосилки, так как это может привести к повреждению редуктора.

    Замена смазочного масла в редукторе деки газонокосилки

    Периодичность технического обслуживанияПорядок технического обслуживания
    Через первые 50 часа
  • Замените масло в редукторе деки газонокосилки.
    		•
    Через каждые 400 часов
  • Замените масло в редукторе деки газонокосилки.
    		•

    1. Припаркуйте машину и режущий блок на ровной поверхности.

    2. Опустите деку газонокосилки на высоту скашивания 2,5 см.

    3. Выключите механизм отбора мощности, отпустите педаль тяги и включите стояночный тормоз.

    4. Прежде чем покинуть место оператора, переведите рычаг дроссельной заслонки в положение Медленно, выключите двигатель, извлеките ключ и дождитесь остановки всех движущихся частей машины.

    5. Поднимите опору для ноги, открывая доступ к верхней части деки газонокосилки.

    6. Извлеките щуп или снимите пробку заливной горловины в верхней части редуктора (Рисунок 24).

    7. Подставьте сливной поддон под пробку сливного отверстия, расположенного под передней частью редуктора. Отверните пробку и слейте масло в поддон.

    8. Установите пробку сливного отверстия на место.

    9. Залейте масло до уровня между метками на щупе (примерно 414 мл).

      Important: Не допускайте переполнения редуктора и последующего включения деки газонокосилки, так как это может привести к повреждению редуктора.

    Техническое обслуживание ремней

    Периодичность технического обслуживанияПорядок технического обслуживания
    Через каждые 50 часов
  • Проверьте ремни.
  • Очистите пространство под кожухами ремней режущего блока.
    		•

    Ремни, натягиваемые подпружиненными натяжными шкивами, очень прочные. Однако после многих часов эксплуатации на ремне появляются признаки износа. Признаки износа ремня следующие: визг при вращении ремня, проскальзывание ножей во время скашивания, обтрепанные края, следы подгорания и трещины. Замените ремень при появлении любого из этих признаков.

    1. Опустите режущий блок на пол мастерской. Снимите крышки ремня с верхней стороны режущего блока и уложите их рядом.

    2. Вставив торцевой ключ в отверстие рычага натяжного шкива, отодвиньте натяжной шкив от приводного ремня, чтобы убрать натяжение ремня и иметь возможность снять ремень со шкива (Рисунок 25).

      g269930

      Рисунок 25

      1. Отверстия в рычагах натяжных шкивов

    3. Снимите старый ремень со шкивов и с натяжного шкива.

    4. Проложите новый ремень вокруг шкивов и натяжного шкива в сборе, как показано на Рисунок 26.

    5. Установите кожухи ремней.

    g269963

    Рисунок 26

    Схема установки ремней

    Обслуживание втулок рычагов поворотных колес

    Рычаги поворотных колес имеют втулки, запрессованные в верхнюю и нижнюю части трубы, и со временем эти втулки изнашиваются. Для проверки состояния втулок поверните вилку поворотного колеса вперед-назад и вправо-влево. Свободное перемещение вала поворотного колеса во втулках свидетельствует об износе втулок; замените их.

    1. Поднимите режущий блок так, чтобы колеса приподнялись над полом. Зафиксируйте режущий блок, чтобы он случайно не упал.

    2. Снимите колпачковую гайку, проставку (проставки) и упорную шайбу с верхней части вала поворотного колеса.

    3. Извлеките вал поворотного колеса из монтажной трубы. Упорную шайбу и проставки оставьте на нижней части вала.

    4. Вставьте выколотку сверху или снизу монтажной трубы и выбейте втулку из трубы (Рисунок 27).

      g004737

      Рисунок 27

      1. Труба поворотного колеса
      2. Втулки

    5. Выбейте также из трубы другую втулку.

    6. Очистите от грязи внутреннюю поверхность трубы.

    7. Нанесите консистентную смазку на внутренние и наружные поверхности новых втулок.

    8. С помощью молотка и плоской пластины загоните втулки в монтажную трубу.

    9. Проверьте на износ вал поворотного колеса и замените его при наличии повреждений.

    10. Вставьте вал поворотного колеса во втулки и монтажную трубу.

    11. Наденьте на вал упорную шайбу и проставку(и).

    12. Для удерживания на месте всех деталей установите на вал колпачковую гайку.

    Техническое обслуживание поворотных колес и подшипников

    Периодичность технического обслуживанияПорядок технического обслуживания
    Через первые 2 часа
  • Затяните гайки поворотных колес.
    		•
    Через первые 10 часа
  • Затяните гайки поворотных колес.
    		•
    Через каждые 50 часов
  • Затяните гайки поворотных колес.
    		•

    1. Отверните контргайку с болта, удерживающего узел поворотного колеса в вилке колеса (Рисунок 28).

      g004738

      Рисунок 28

      1. Поворотное колесо
      2. Вилка поворотного колеса
      3. Подшипник (2 шт.)
      4. Проставка подшипника

    2. Захватите поворотное колесо и выньте болт из вилки или поворотного рычага.

    3. Извлеките подшипник из ступицы колеса и дайте выпасть проставке подшипников (Рисунок 28).

    4. Снимите подшипник с противоположной стороны ступицы колеса.

    5. Проверьте на износ подшипники, проставку и внутреннюю поверхность ступицы колеса. Замените все поврежденные части.

    6. Для сборки поворотного колеса вставьте подшипники в ступицу колеса.

      Note: При установке подшипников нажимайте на наружное кольцо подшипника.

    7. Вставьте проставку подшипников в ступицу колеса. Вставьте другой подшипник в открытый конец ступицы колеса до зажима проставки подшипников внутри ступицы колеса.

    8. Установите узел поворотного колеса в вилку колеса и закрепите его на месте болтом и контргайкой.

    Обслуживание режущих ножей

    Правила техники безопасности при обращении с ножами

    Износ или повреждение ножа может привести к его разрушению. Выброс фрагментов ножа в направлении оператора или находящихся поблизости людей может стать причиной серьезной травмы или гибели.

    • Следует периодически проверять ножи на наличие износа или повреждений.

    • При проверке ножей будьте внимательны. При техническом обслуживании ножей оберните их ветошью или наденьте перчатки и будьте внимательны. Допускается только замена или заточка ножей; запрещается выпрямлять или сваривать их.

    • При использовании газонокосилок с несколькими ножами будьте осторожны, поскольку вращение одного ножа может привести к вращению других ножей.

    Перед проверкой или обслуживанием ножей

    1. Выключите механизм отбора мощности, отпустите педаль тяги и включите стояночный тормоз.

    2. Прежде чем покинуть место оператора, переведите рычаг дроссельной заслонки в положение Медленно, выключите двигатель, извлеките ключ из замка зажигания и дождитесь остановки всех движущихся частей машины.

    Проверка на наличие погнутых ножей

    1. Выключите механизм отбора мощности, отпустите педаль тяги и включите стояночный тормоз.

    2. Прежде чем покинуть место оператора, переведите рычаг дроссельной заслонки в положение Медленно, выключите двигатель, извлеките ключ и дождитесь остановки всех движущихся частей машины.

    3. Поверните ножи так, чтобы их концы были направлены вперед и назад (Рисунок 29).

      g025277

      Рисунок 29

      1. Положение А
      2. В данной точке измерьте расстояние от ножа до твердой поверхности

    4. Измерьте расстояние от горизонтальной поверхности до режущей кромки ножей в положении A, (Рисунок 29). Запишите результат измерения.

    5. Поверните противоположные концы ножей вперед.

    6. Измерьте расстояние от горизонтальной поверхности до режущей кромки ножей в том же положении, которое указано на этапе 3 выше. Разница между размерами, полученными на этапах 3 и 4, не должна превышать 3 мм. Если этот размер превышает 3 мм, нож погнут и его следует заменить; см. Проверка на наличие погнутых ножей и Снятие и установка ножа (ножей).

      Предупреждение

      Поломка поврежденного или деформированного ножа может стать причиной травмы или гибели, как вашей, так и находящихся рядом людей.

      • Своевременно заменяйте погнутый или поврежденный нож на новый.

      • Никогда не обрабатывайте напильником и не наносите насечки на кромки или поверхности ножа.

    Снятие и установка ножа (ножей)

    Нож должен быть заменен, если он ударился о твердый предмет, разбалансирован, изношен или погнут. Обязательно используйте оригинальные запасные ножи Toro, чтобы быть уверенным в их безопасности и оптимальных характеристиках. Никогда не используйте ножи других изготовителей, т.к. это может быть опасно.

    1. Поднимите режущий блок в крайнее верхнее положение, включите стояночный тормоз, выключите двигатель и выньте ключ зажигания. Зафиксируйте режущий блок для предотвращения его случайного падения.

    2. Возьмитесь за конец ножа рукой в перчатке на толстой подкладке или через слой ветоши. Снимите болт ножа, защитный колпак и нож с вала шпинделя (Рисунок 30).

      g010555

      Рисунок 30

      1. Болт ножа
      2. Защитный колпак

    3. Установите нож загибом в направлении режущего блока вместе с защитным колпаком и болтом ножа. Затяните болт ножа с моментом от 115 до 149 Н∙м.

      Important: Для обеспечения правильного скашивания криволинейная часть ножа должна быть направлена вперед и внутрь режущего блока.

    Проверка и заточка ножа (ножей)

    Периодичность технического обслуживанияПорядок технического обслуживания
    Через первые 10 часа
  • Затяните болты ножей.
    		•
    Перед каждым использованием или ежедневно
  • Проверьте ножи.
    		•
    Через каждые 50 часов
  • Затяните болты ножей.
    		•

    Опасно

    Износ или повреждение ножа может привести к его разрушению. Выброс фрагментов ножа в направлении оператора или находящихся поблизости людей может стать причиной серьезной травмы или гибели.

    • Следует периодически проверять ножи на наличие износа или повреждений.

    • Не пытайтесь выпрямить погнутый нож.

    • Не сваривайте сломанный или имеющий трещины нож.

    • Замените изношенный или поврежденный нож новым ножом компании Toro, чтобы обеспечить продление сертификации безопасности изделия.

    И режущая кромка, и загиб, который представляет собой отогнутую вверх часть напротив режущей кромки, вносят свой вклад в обеспечение качества скашивания. Загиб имеет важное значение, потому что он поднимает траву вверх, тем самым обеспечивая ровный срез. Однако в процессе работы загиб постепенно изнашивается, что является нормальным. По мере износа загиба качество скашивания будет понемногу ухудшаться, хотя режущие кромки являются острыми. Режущая кромка ножа должна быть острой, чтобы трава срезалась, а не разрывалась. Если кончики травы становятся бурыми и рваными, это говорит о том, что режущая кромка затупилась. Для устранения этого нарушения заточите режущие кромки.

    1. Установите машину на ровной поверхности. Поднимите режущий блок, включите стояночный тормоз, установите педаль тяги в нейтральное положение, убедитесь в том, что рычаг механизма отбора мощности находится в положении OFF (Выкл.), заглушите двигатель и извлеките ключ.

    2. Осторожно проверьте режущие кромки ножей, особенно в точке соединения плоской и изогнутой частей ножа (Рисунок 31). Проверяйте ножи перед эксплуатацией машины, поскольку песок и абразивный материал могут стачивать металл между плоской и изогнутой частями ножа. Если вы увидите износ (Рисунок 31), замените нож; см. раздел Снятие и установка ножа (ножей).

      g006530

      Рисунок 31

      1. Режущая кромка
      2. Изогнутая часть/загиб
      3. Формирование износа/бороздки
      4. Трещина

      Предупреждение

      При износе ножа между загибом и плоской частью ножа образуется бороздка (Рисунок 31). В конечном счете часть ножа может отломиться и вылететь из-под корпуса, возможно, нанеся тяжелую травму оператору или посторонним людям.

      • Периодически проверяйте ножи на наличие износа или повреждений.

      • Замените изношенный или поврежденный нож новым ножом компании Toro, чтобы обеспечить продление сертификации безопасности изделия.

    3. Осмотрите режущие кромки всех ножей. Заточите режущие кромки, если они затупились или выщерблены. Для обеспечения остроты затачивайте только верхнюю сторону режущей кромки и сохраняйте первоначальный угол заточки (Рисунок 32). Балансировка ножа не нарушается, если с обеих режущих кромок удаляется одинаковое количество материала.

      g000276

      Рисунок 32

      1. Затачивайте нож под первоначальным углом

      Note: Снимите ножи и заточите их на заточном станке; см. раздел «Снятие режущих ножей». После заточки режущих кромок установите нож с защитным колпаком и болтом. Загибы должны быть в верхней части ножей. Затяните болт ножа с моментом от 115 до 149 Н·м.

    Очистка пространства под режущим блоком

    Периодичность технического обслуживанияПорядок технического обслуживания
    После каждого использования
  • Очистите режущий блок.
    		•

    Удаляйте скопления травы из пространства под режущим блоком ежедневно.

    1. Выключите механизм отбора мощности, отпустите педаль тяги в нейтральное положение и включите стояночный тормоз.

    2. Прежде чем покинуть рабочее место оператора, переведите рычаг дроссельной заслонки в положение SLOW (Медленно), заглушите двигатель, извлеките ключ и дождитесь остановки всех движущихся частей машины.

    3. Поднимите режущий блок в TRANSPORT (Транспортное) положение.

    4. Поднимите переднюю часть машины домкратом и зафиксируйте ее с помощью подъемных опор.

    5. Тщательно промойте нижнюю поверхность режущего блока водой.

    Хранение

    1. Выключите механизм отбора мощности, отпустите педаль тяги в нейтральное положение, опустите режущий блок, переведите рычаг дроссельной заслонки в положение SLOW (Медленно) и включите стояночный тормоз.

    2. Всегда останавливайте двигатель и извлекайте ключ. Прежде чем приступать к регулировке, очистке, хранению или ремонту, дождитесь полной остановки всех движущихся частей и охлаждения машины.

    3. Тщательно очистите режущий блок, обращая особое внимание на следующие места:

      • Пространство под режущим блоком

      • Пространство под кожухами ремней режущего блока

      • Узел вала отбора мощности

      • Все масленки и шарниры

    4. Проверьте и отрегулируйте давление в передних и задних шинах тягового блока; см. Руководство оператора для тягового блока.

    5. Снимите, заточите и отбалансируйте ножи режущего блока. Установите ножи и затяните крепежные детали ножей с моментом от 115 до 149 Н∙м.

    6. Проверьте затяжку всех крепежных элементов и при необходимости подтяните их.

    7. Заправьте консистентной смазкой или маслом все масленки и оси поворота. Удалите избыточную смазку.

    8. Слегка зачистите шкуркой и подкрасьте места, где имеются царапины, сколы или ржавчина. Отремонтируйте все вмятины.
