152 eller 183 cm gressklipper med roterende kniver og sideutslipp

1. Parker maskinen på en jevn flate.

2. Sett på parkeringsbremsen.

3. Slå av motoren og ta ut nøkkelen.

Hvis du bruker denne maskinen i et land som følger CE-standardene, må du montere CE-settet. Se settets monteringsinstruksjoner.

Deler som er nødvendige for dette trinnet:

1. Parker maskinen på en jevn flate, flytt løftearmene til laveste stilling, koble inn parkeringsbremsen, slå av motoren, og ta ut nøkkelen.

2. Sett klippeenheten foran trekkenheten.

3. Skyv kraftuttaksakseldreiegaffelen inn på girkasseakselen, og fest akslene sammen med to bolter og muttere i motsatt retning (Figur 3).



   Figur 3

   1. Girkasse
   2. Kraftuttaksaksel
   3. Bolter og mutre

4. Trekk til boltene og mutterne (Figur 3).

5. Skyv løftearmen ned til hullene i løftearmen er på linje med hullene i styrearmene, og sett deretter inn en skive og en bolt gjennom begge armene.

6. Rett inn løftearmhullene med styrearmhullene.

7. Bruk to sekskantskruer og to skiver for å feste styrearmene til løftearmene (Figur 4).

   Hvis du tidligere har brukt boltene til å montere skjæreenheten: Påfør gjengeforseglingsmiddel på boltenes gjenger.



   Figur 4

   1. Løftearm
   2. Styrearm
   3. Skive
   4. Bolt

8. Stram boltene til riktig spesifisering:

   • Hvis du bruker boltene til å montere klippeeenheten for første gang:

     Stram boltene med et moment på 256–313 Nm.

   • Hvis du tidligere har brukt boltene til å montere skjæreenheten:

     Stram boltene med et moment på 195–239 Nm.

9. Angi klippehøyden. Se Justere klippehøyden.

Deler som er nødvendige for dette trinnet:

Bruk to skulderbolter og to avstandsstykker for å feste kraftuttakdekselet til girkassen (Figur 5).

Figur 5

1. Skulderbolt
2. Avstandsstykke
3. Kraftuttakdeksel

Note: Utfør denne prosedyren på en flat, jevn overflate.

1. Roter kniven på hver ytre spindel til endene vender fremover og bakover.

2. Mål fra gulvet til den fremre tuppen av kniven.

3. Hev klippeenhetene til TRANSPORTstilling.

4. Juster mellomleggene på de fremre styrehjulsgaflene, slik at de samsvarer med ønsket klippehøyde.

5. Roter knivene 180° og mål fra gulvet til den bakovervendte tuppen av kniven.

6. Løsne de nedre låsemutterne på klippehøydekjedens U-bolt (Figur 6).



   Figur 6

   1. Låsemutrer
   2. U-bolt
   3. Klippehøydekjede

7. Juster mutterne (Figur 6) for å heve eller senke bakdelen av klippeenheten slik at tuppene på de bakre knivene er 6 til 10 mm høyere enn de fremre tuppene.

8. Stram låsemutrene.

Før du bruker maskinen må den smøres godt for å sikre korrekte smøreegenskaper. Se Smøre lagrene og hylsene. Hvis du ikke smører maskinen, ødelegges viktige deler tidligere enn ellers.

Et utvalg av Toro-godkjent tilbehør som kan brukes sammen med maskinen for å forbedre og utvide dens funksjoner er tilgjengelig. Ta kontakt med en autorisert serviceforhandler eller Toro-forhandler, eller gå til www.Toro.com for å få en liste over godkjent tilbehør og utstyr.

For å oppnå optimal ytelse og holde maskinen i sikkerhetsgodkjent stand bruker du bare ekte Toro-reservedeler og -tilbehør. Reservedeler og tilbehør som er laget av andre produsenter kan være farlige, og de kan derfor føre til at garantien blir ugyldig.

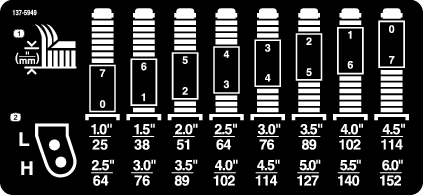

Klippehøyden er justerbar fra 25 til 152 mm i trinn på 13 mm. For å justere klippehøyden:

1. Parker maskinen på en jevn flate, hev klippeenheten til TRANSPORTSTILLING, koble inn parkeringsbremsen, slå av motoren, og ta ut nøkkelen.

2. Utfør følgende prosedyrer:

   • Plasser styrehjulakslene i øvre eller nedre hull i styregaflene. Se Plassere styrehjulakslene.

   • Legg til eller fjern et likt antall avstandsstykker fra styregaflene. Se Plassere styregaffelavstandsstykker.

   • Bruk boltene i klippehøydeplater for å plassere løftearmkjedene. Se Plassering av klippehøydekjeden.

Plassere styrehjulakslene

Plasser styrehjulakslene i samme hull i begge styregaflene. Se figur Figur 7 og Figur 8 for å bestemme de korrekte hullene for innstillingen.

Figur 7

1. Spennhette
2. Avstandsstykker
3. Mellomlegg
4. Akselmonteringshull
5. Styrehjul

Figur 8

1. Styrehjulets monteringshull for klippehøyde
2. Styregaffelens avstandsstykker for klippehøyde

Note: Hvis du bruker en klippehøyde på 64 mm eller høyere, setter du akselbolten i det nedre hullet for å hindre at gress hoper seg opp. Hvis du oppdager opphopning av gress under drift, må du bevege maskinen i motsatt retning for å dra gresset vekk fra hjul-/gaffelområdet.

En bladstigning på 6 til 9,5 mm er anbefalt. Dette betyr at den bakre delen av knivplanet er 6 til 9,5 mm høyere enn den fremre delen. En stigning på over 9,5 mm krever mindre kraft og fører til større gressrester og dårligere klippekvalitet. En stigning på under 6 mm krever mer kraft og fører til mindre gressrester og bedre klippekvalitet.

1. Parker maskinen på en jevn overflate, senk klippeenheten, sett på parkeringsbremsen, stopp motoren og ta ut nøkkelen.

2. Still klippeenheten til ønsket klippehøyde.

3. Roter en kniv slik at den peker rett fremover.

4. Bruk en kort linjal og mål fra gulvet til fremre tupp av kniven. Roter den knivtuppen til den bakre delen og mål fra gulvet til tuppen av kniven.

5. Trekk avstanden for forkanten fra avstanden for bakkanten for å regne ut knivstigningen.

6. Løsne låsemutteren øverst eller nederst på klippehøydekjedets U-bolt (Figur 10).



   Figur 10

   1. Låsemutrer
   2. U-bolt
   3. Klippehøydekjede

7. Juster det andre muttersettet for å heve eller senke bakdelen av klippeenheten og oppnå korrekt knivstigning.

8. Stram låsemutrene.

Når du endrer på klippehøyden, juster høyden på de bakre antiskalperingsvalsene (Figur 11).

Figur 11

1. Parker maskinen på en jevn overflate, senk klippeenheten, sett på parkeringsbremsen, stopp motoren og ta ut nøkkelen.

2. Før du forlater førerplassen må du slå av motoren, ta ut nøkkelen og vente til alle bevegelige deler står stille.

3. Juster antiskalperingsvalsene som vist i Figur 12.

   Note: Velg et hull slik at antiskalperingsvalsen befinner seg i nærmeste ønskede tilsvarende klippehøyde.



   Figur 12

   Fremre valser vist

   1. Antiskalperingsvalse
   2. Hylse
   3. Flensmutter
   4. Bolt

Monter støtteplaten i lavere stilling når du arbeider med klippehøyder høyere enn 64 mm, og i høyere stilling når du arbeider med klippehøyder lavere enn 64 mm.

1. Parker maskinen på en jevn overflate, senk klippeenheten, sett på parkeringsbremsen, stopp motoren og ta ut nøkkelen.

2. Fjern flenshodeboltene og mutterne fra støtteplaten.

3. Flytt støtteplaten til ønsket posisjon, og fest den til klippeenheten med flenshodeboltene og mutterne (Figur 13).



   Figur 13

   1. Flenshodebolt
   2. Støtteplate
   3. Mutter

Du kan justere gressklipperens utslippsflyt for forskjellige typer klippeforhold. Plasser skjermen slik at den gir den beste klippekvaliteten.

1. Parker maskinen på en jevn overflate, senk klippeenheten, sett på parkeringsbremsen, stopp motoren og ta ut nøkkelen.

2. Løsne mutteren (Figur 14).



   Figur 14

   1. Mutter
   2. Skjermjusteringsmerket

3. Juster skjermen og mutteren i sporet til ønsket utslippsflyt. Se Plassere utløpsskjermen.

4. Trekk til mutteren.

Se de følgende avsnittene for en beskrivelse av hver utløpsskjermstilling. Figur 14 illustrerer hver posisjon (dvs. A, B og C) som sett på merket.

Følgende stillinger er kun anbefalinger for bruk. Justeringer vil variere etter gresstyper, fuktighetsinnhold og gressets høyde.

Note: Hvis motorkraften trekker ned og gressklipperens bakkehastighet er den samme kan du åpne skjermen.

På bakgrunn av forskjeller i gressforhold og motvektsinnstillingen til trekkenheten, anbefales det at man klipper litt gress og kontrollere hvordan det ser ut før man starter å klippe for ordentlig.

1. Parker maskinen på en jevn overflate, senk klippeenheten, sett på parkeringsbremsen, stopp motoren og ta ut nøkkelen.

2. Still inn klippeenheten til ønsket klippehøyde. Se Justere klippehøyden.

3. Kontroller og juster dekktrykket på fremre og bakre trekkenhet til dekktrykket angitt i trekkenhetens brukerhåndbok.

4. Kontroller om noen av knivene er bøyde, se Kontrollere om en kniv er bøyd.

5. Klipp gress i et testområde for å finne ut om alle klippeenhetene klipper i samme høyde.

6. Hvis det fremdeles er nødvendig å justere klippeenhetene, finn et plant underlag ved hjelp av en rett kant på 2 meter eller lengre.

7. Hev klippehøyden til høyeste stilling for å gjøre det lettere å måle om knivene er plane. Se Justere klippehøyden.

8. Senk klippeenheten ned på den plane overflaten. Fjern dekslene fra toppen av klippeenhetene.

9. Roter kniven på hver spindel til endene vender fremover og bakover.

10. Mål fra gulvet til fremre tupp av kniveggen.

    Hvis målene ikke samsvarer med ønsket klippehøyde og stigning, kan du se Justering av klippeenhetens bladstigning.

11. Juster styrehjulavstandsstykkene for å samsvare med klippehøyden oppført på styrehjulmerket. Se Plassere styregaffelavstandsstykker.

Gressklipperen har en gressavleder med hengsler som sprer det klipte gresset ut fra siden og ned mot bakken.

Ta kopi av denne siden for rutinemessig bruk.

Maskinen har smørenipler som må smøres regelmessig med litiumbasert smørefett nr. 2.

1. Parker maskinen på en jevn overflate, senk klippeenheten, sett på parkeringsbremsen, stopp motoren og ta ut nøkkelen.

2. Smør følgende områder:

   • Styregaffelhylser (4) (Figur 15).



     Figur 15

   • Spindelaksellager (3, plassert under remskiven) (Figur 16)



     Figur 16

   • Lederullarmens aksellager (Figur 16)

Girkassen er utviklet for å gå på SAE 80-90-girolje. Selv om girkassen sendes fra fabrikken med girolje, må du kontrollere oljenivået før du bruker klippeenheten. Girkassens kapasitet er 283 ml.

1. Parker maskinen på en jevn overflate, senk klippeenheten, sett på parkeringsbremsen, stopp motoren og ta ut nøkkelen.

2. Ta ut peilestaven/fyllpluggen fra toppen av girkassen (Figur 17), og kontroller at oljenivået er mellom merkene på peilestaven. Hvis nivået er lavt, må du fylle på olje til nivået er mellom merkene.



   Figur 17

   1. Peilestav/påfyllingsplugg

3. Sett inn peilestaven og stram den til 9 Nm.

Kontroller dreiemomentet til festene som fester kraftuttakets drivaksel til girkassen (Figur 18). Se oppsettdelen i maskinens brukerhåndbok for riktig spesifikasjon av dreiemoment.

Figur 18

1. Girkasse
2. Bolter og muttere
3. Kraftuttaksdrivaksel

1. Parker maskinen på en jevn overflate med klippeenheten hevet.

2. Ta ut klippehøydeboltene (Figur 19) fra klippeenhetens sideplater.



   Figur 19

   1. Klippehøydekjede
   2. Bolt

3. Senk klippeenheten, aktiver parkeringsbremsen, stans motoren og fjern nøkkelen fra tenningen.

4. Fjern boltene og skivene som fester løftearmene til styrearmene.



   Figur 20

   1. Løftearm
   2. Styrearm
   3. Skive
   4. Bolt

5. Fjern boltene og mutterne fra kraftuttaksakselen (Figur 21), og skyv akselen ut av girkassen.

   Note: Se brukerhåndboken for å riktig innrette splineakslene hvis du separerer drivakselkomponentene.



   Figur 21

   1. Girkasse
   2. Kraftuttaksaksel
   3. Bolter og mutre

Styrearmene har hylser trykket inn i toppen og bunnen av tuben, og etter mange driftstimer blir hylsene slitt.

For kontrollere hylsene, flytt styregaffelen frem og tilbake og fra side til side. Hvis styrespindelen er løs inne i hylsene, er hylsene slitt og må erstattes.

1. Parker maskinen på en jevn overflate, senk klippeenheten, sett på parkeringsbremsen, stopp motoren og ta ut nøkkelen.

2. Fjern spennhetten, avstandsstykke(r) og aksiallagerskive fra toppen av styrespindelen.

3. Trekk styrespindelen ut av monteringstuben. La aksiallagerskiven og avstandsstykket(-ene) ligge på bunnen av spindelen.

4. Sett inn kjørner i toppen eller bunnen av monteringstuben og driv hylsen ut av tuben (Figur 22). Ta også den andre hylsen ut av tuben. Rengjør innsiden av tubene for å fjerne smuss.



   Figur 22

   1. Styrehjulstube
   2. Hylser

5. Smør smørefett på inn- og utsiden av nye hylser. Bruk hammer og en flat plate til å drive hylsene inn i monteringstuben.

6. Inspiser styrespindelen for slitasje og skift den ut hvis den er ødelagt.

7. Skyv styrespindelen gjennom hylsene og monteringsrøret, før trykkskiven og avstandsstykket(/-ene) på spindelen, og monter spennhetten på styrespindelen.

1. Parker maskinen på en jevn overflate, senk klippeenheten, sett på parkeringsbremsen, stopp motoren og ta ut nøkkelen.

2. Fjern låsemutteren fra bolten som holder fast styrehjulet til styregaffel (Figur 23). Ta tak i styrehjulet og skyv bolten ut av gaffelen eller svingarmen.

3. Fjern lagrene fra hjulnavet og la lageravstandsstykket falle ut (Figur 23). Fjern lageret fra den andre siden av hjulnavet.

4. Kontroller lageret, avstandsstykket og hjulnavets innside for slitasje. Skift ut eventuelle ødelagte deler.

5. For å montere styrehjulet, skyv lageret inn i hjulnavet. Når du monterer lagrene, trykk på den ytre lagerbanen.



   Figur 23

   1. Styrehjul
   2. Styregaffel
   3. Lagre
   4. Lageravstandsstykke

6. Skyv lageravstandsstykket inn i hjulnavet. Skyv ut det andre lageret i den åpne enden av hjulnavet slik at lageravstandsstykket sitter fast inne i hjulnavet.

7. Sett på plass styringshjulet i styregaffelen og fest det med bolten og låsemutteren.

Hvis knivene er feiljusterte, vil gresset se stripete ut når man har klippet det. Dette problemet kan avhjelpes ved å påse at knivene er rette og at alle bladene klippes på samme nivå.

1. Bruk et meterlangt vater til å finne en vannrett flate på verkstedgulvet.

2. Parker maskinen på en jevn overflate, senk klippeenheten, sett på parkeringsbremsen, stopp motoren og ta ut nøkkelen.

3. Hev klippehøyden til høyeste stilling. Se Justere klippehøyden.

4. Fjern dekslene fra toppen av klippeenheten.

5. Roter knivene til endene vender fremover og bakover. Mål fra gulvet til fremre tupp av kniveggen. Merk deg dette målet. Roter så den samme kniven til den motsatte enden er foran og mål igjen. Forskjellen mellom målene må ikke være over 3 mm. Hvis målet overskrider 3 mm, er kniven bøyd og må byttes ut. Mål alle knivene.

6. Sammenlikne målene på de ytre knivene med kniven i midten. Den midterste kniven må ikke være mer enn 10 mm lavere enn de ytre knivene. Hvis den midterste kniven er mer enn 10 mm lavere enn de ytre knivene, fortsett til trinn 7 og legg mellomlegg mellom spindelhuset og bunnen av klippeenheten.

7. Fjern bolten, flate skiver og låseskiver og mutre fra den ytre spindelen i området der mellomleggene må tilføyes. For å heve eller senke kniven, tilføy et mellomlegg, delenr. 3256-24, mellom spindelhuset og bunnen av klippeenheten. Fortsett å kontrollere knivenes innretning og tilføy mellomlegg til knivtuppene er innenfor ønskede mål.

   Important: Ikke bruk mer enn tre mellomlegg ved ett enkelt hull. Bruk færre antall mellomlegg ved tilstøtende hull hvis det er brukt mer enn ett mellomlegg ved et hull.

8. Monter remdekslene.

Knivdrivremmene, strammet av den fjærbelastede lederullen, er svært slitesterk. Etter mange timers bruk vil likevel remmen vise tegn til slitasje. Tegn på en slitt rem er: hvining når remmen roterer, knivene glipper når du klipper gresset, frynsete kanter, brennmerker og sprekker. Skift remmen hvis noen av disse tilstandene oppstår.

1. Parker maskinen på en jevn overflate, senk klippeenheten, sett på parkeringsbremsen, stopp motoren og ta ut nøkkelen.

2. Fjern remdekslene fra toppen av klippeenheten og sett dekslene til sides.

3. Ved å bruke en stillbar momentnøkkel eller lignende verktøy, flytt lederullen (Figur 28) bort fra drivremmen for å frigjøre remspenningen og la remmen føres av girkasseremskiven.



   Figur 28

   1. Lederull

4. Fjern den gamle remmen fra rundt spindelrullene og lederullskiven.

5. Bruk en momentnøkkel eller et lignende verktøy for å holde lederullskiven, før den nye remmen rundt spindelrullene lederullmonteringen som vist i Figur 29.



   Figur 29

   1. Remføring

6. Monter remdekslene.

1. Parker maskinen på en jevn overflate, senk klippeenheten, sett på parkeringsbremsen, stopp motoren og ta ut nøkkelen.

2. Fjern låsemutteren, bolten, fjæren og avstandsstykket som holder avlederen festet til svingbrakettene (Figur 30). Fjern den skadde eller slitte gressavlederen.

3. Plasser avstandsstykket på gressavlederen. Plasser L-enden av fjæren bak klippeenhetskanten.

   Note: Påse at L-enden av fjæren er montert bak klippeenhetskanten, før du monterer bolten som vist i Figur 30.

4. Monter bolt og mutter. Plasser J-krokenden av fjæren rundt gressavlederen (Figur 30).

   Important: Du må kunne senke gressavlederen til den nedre stillingen. Løft avlederen for å teste at den kan senkes ned til den nederste stillingen.



   Figur 30

   1. Bolt
   2. Avstandsstykke
   3. Låsemutter
   4. Fjær
   5. Fjær montert
   6. Gressavleder
   7. Plasser L-enden av fjæren bak klippeenhetskanten, før du monterer bolten
   8. J-krokende av fjæren

Fjern oppsamling av gress under klippeenheten, hver dag.

1. Parker maskinen på en jevn flate, hev klippeenheten til TRANSPORTSTILLING, koble inn parkeringsbremsen, slå av motoren, og ta ut nøkkelen.

2. Hev klippeenheten til SERVICESTILLINGEN. Se trekkenhetens brukerhåndbok.

3. Rengjør grundig undersiden av klippeenheten med vann.
