Rotorklippare med sidoutkast på 152 eller 183 cm

Traktorenheter i Groundsmaster® 3200- och 3300-serierna

Model No. 31970-Serial No. 400000000 and Up

Model No. 31972-Serial No. 400000000 and Up

Introduktion

Detta gräsklippardäck med rotorknivar monteras på en åkmaskin och är avsett att användas av yrkesförare som har anlitats för kommersiellt arbete. Den är primärt konstruerad för att klippa gräs på väl underhållna parkgräsmattor, sportanläggningar och kommersiella anläggningar. Det kan medföra fara för dig och kringstående om maskinen används i andra syften än vad som avsetts.

Läs den här informationen noga så att du lär dig att använda och underhålla produkten på rätt sätt och för att undvika person- och produktskador. Du är ansvarig för att produkten används på ett korrekt och säkert sätt.

Besök www.Toro.com om du behöver utbildningsmaterial för säkerhet och drift, information om tillbehör, hjälp med att hitta en återförsäljare eller om du vill registrera din produkt.

Kontakta en auktoriserad återförsäljare eller Toros kundservice och ha produktens modell- och serienummer till hands om du har behov av service, Toro-originaldelar eller ytterligare information.Figur 1 visar var på produkten modell- och serienumren sitter. Skriv numren i det tomma utrymmet.

Important: Skanna rutkoden på serienummerdekalen (i förekommande fall) med en mobil enhet för att få tillgång till information om garanti, reservdelar och annat.

g294594

Figur 1

  1. Plats för modell- och serienummer

I den här bruksanvisningen anges potentiella risker och alla säkerhetsmeddelanden har markerats med en varningssymbol (Figur 2), som anger fara som kan leda till allvarliga personskador eller dödsfall om föreskrifterna inte följs.

g000502

Figur 2

  1. Varningssymbol

Två ord används också i den här bruks­anvisningen för att markera information. Viktigt anger speciell teknisk information och Observera anger allmän information som bör ges särskild uppmärksamhet.

Denna produkt uppfyller alla relevanta europeiska direktiv. Mer information finns i den separata produktspecifika överensstämmelseförklaringen.

Varning

KALIFORNIEN

Proposition 65 Varning

Användning av produkten kan orsaka kemikalieexponering som av den amerikanska delstaten Kalifornien anses orsaka cancer, fosterskador och andra fortplantningsskador.

Säkerhet

Maskinen uppfyller kraven i standarden ANSI B71.4-2017 och i SS-EN ISO 5395 när monteringsprocedurerna har följts och CE-satsen har monterats i enlighet med försäkran om överensstämmelse.

Allmän säkerhet

Maskinen kan slita av händer och fötter och kasta omkring föremål. Följ alltid alla säkerhetsanvisningar för att undvika allvarliga personskador

  • Läs och förstå innehållet i den här bruksanvisningen innan du startar motorn.

  • Var fullt koncentrerad på maskinen när du använder den. Delta inte i aktiviteter som kan distrahera dig, eftersom personskador eller skador på egendom då kan uppstå.

  • Håll händer och fötter på avstånd från maskinens rörliga delar.

  • Kör endast maskinen om skydd och andra säkerhetsanordningar sitter på plats och fungerar.

  • Håll avstånd till utkastaröppningen.

  • Håll kringstående och barn borta från arbetsområdet. Låt aldrig barn använda maskinen.

  • Innan du kliver ur förarsätet ska du göra följande:

    • Ställ maskinen på ett plant underlag.

    • Sänk klippenheten/klippenheterna.

    • Koppla bort drivenheterna.

    • Koppla in parkeringsbromsen (i förekommande fall).

    • Stäng av motorn och ta ut nyckeln.

    • Vänta tills alla rörliga delar har stannat.

Felaktigt bruk eller underhåll av maskinen kan leda till personskador. För att minska risken för skador ska du alltid följa säkerhetsanvisningarna och uppmärksamma varningssymbolen Graphic. Symbolen betyder Var försiktig, Varning eller Fara – anvisning om personsäkerhet. Underlåtenhet att följa anvisningarna kan leda till personskador eller dödsfall.

Klippenhetssäkerhet

  • Klippenheten är endast en komplett maskin när den har monterats på en traktorenhet. Läs noggrant igenom traktorenhetens bruksanvisning för fullständiga anvisningar om säker användning av maskinen.

  • Stanna maskinen, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du undersöker redskapet om du kör på ett föremål eller om maskinen vibrerar på ett onormalt sätt. Reparera alla skador innan du börjar köra maskinen igen.

  • Håll alla delar i gott bruksskick och samtliga beslag åtdragna. Byt ut alla slitna eller skadade dekaler.

  • Använd endast tillbehör, redskap och reservdelar som har godkänts av Toro.

Säkerhets- och instruktionsdekaler

Graphic

Säkerhetsdekalerna och anvisningarna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.
decal93-6697

93-6697

  1. Läs bruksanvisningen.
  2. Tillsätt olja av typen SAE 80w-90 (API GL-5) var 50:e timme.
decal93-7818

93-7818

  1. Varning – läs bruksanvisningen för anvisningar om hur du drar åt knivbulten/muttern till 115–149 Nm.
decal117-4979

117–4979

  1. Risk för att fastna i rem – håll avstånd till rörliga delar och se till att alla skydd sitter på plats.
decal120-6604

120-6604

  1. Risk för utslungade föremål – håll kringstående på behörigt avstånd från maskinen.
  2. Risk för att händer slits av, gräsklipparkniv – håll avstånd till rörliga delar och se till att alla skydd sitter på plats.
  3. Risk för att fötter slits av, gräsklipparkniv – håll avstånd till rörliga delar och se till att alla skydd sitter på plats.
decal127-0326

127-0326

  1. Läs bruksanvisningen.
  2. Klipphöjd
  3. Ta ut nyckeln och läs bruksanvisningen innan du utför underhåll.
decal131-1180

131-1180

  1. Läs bruksanvisningen.
  2. Kort och glest gräs, torra förhållanden
  3. Uppsamlingsinställning
  4. Långt och tätt gräs, våta förhållanden
decal133-8061

133-8061

decal137-5945

137-5945

  1. Klipphöjd (tum/millimeter)
decal137-5946

137-5946

  1. Klipphöjd (tum/millimeter)
decal137-5947

137-5947

  1. Klipphöjd (tum/millimeter)
decal137-5948

137-5948

  1. Klipphöjd (tum/millimeter)
decal138-7359

138-7359

  1. Smörj var 50:e timme.
  2. Remdragning
decal139-6303

139-6303

  1. Risk för att fastna – läs bruksanvisningen, håll avstånd till rörliga delar och kontrollera att alla skydd sitter på plats.
decal140-3073

140-3073

  1. Risk för utslungade föremål – håll kringstående på avstånd.
  2. Risk för utslungade föremål – se till att gräsriktaren sitter på plats. Kör inte maskinen utan gräsriktaren.
  3. Avkapnings-/avslitningsrisk för händer och fötter, gräsklipparkniv – håll avstånd till rörliga delar.
  4. Risk för händer att fastna, rem – håll avstånd till rörliga delar och se till att alla skydd sitter på plats.

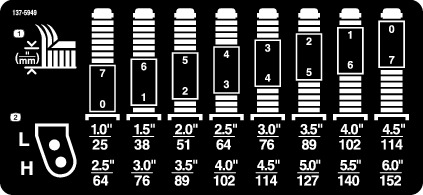

decal137-5949

137-5949

  1. Klipphöjd
  2. Monteringshål

Montering

Varning

Om du lämnar nyckeln i tändningslåset kan någon råka starta motorn av misstag och skada dig eller någon annan person allvarligt.

Ta ut nyckeln från strömbrytaren innan du monterar klippenheten

Fara

Om motorn är igång och kraftuttagsaxeln får rotera kan detta leda till allvarliga skador.

Starta inte motorn och koppla inte in kraftuttagsbrytaren om inte kraftuttagsaxeln är ansluten till klippenhetens växellåda.

Note: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Förbereda maskinen

  1. Parkera maskinen på en plan yta.

  2. Koppla in parkeringsbromsen.

  3. Stäng av motorn och ta ut nyckeln.

Montera CE-satsen

Vid behov (endast länder där CE-märkning krävs)

Om du använder maskinen i ett land som uppfyller CE-standarder ska du montera CE-satsen. Se satsens monteringsanvisningar.

Montera klippenheten på traktorenheten

Delar som behövs till detta steg:

Insexskruv2
Bricka2
Klipphöjdssprint2

  1. Ställ maskinen på ett plant underlag, flytta lyftarmarna till det lägsta läget, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

  2. Placera klippenheten framför traktorenheten.

  3. Skjut på kraftuttagsaxelns ok på växellådsaxeln och fäst ihop axlarna med två skruvar och muttrar i motsatta riktningar (Figur 3).

    g299646

    Figur 3

    1. Växellåda
    2. Kraftuttagsaxel
    3. Bultar och muttrar

  4. Dra åt skruvarna och muttrarna (Figur 3).

  5. Tryck en lyftarm nedåt tills hålen i lyftarmen är i linje med hålen i svänghjulsarmarna och sätt sedan i en bricka och skruv genom båda armarna.

  6. Passa in lyftarmshålen med svänghjulsarmarnas hål.

  7. Använd två insexskruvar och två brickor för att fästa svänghjulsarmarna på lyftarmarna (Figur 4).

    Om du tidigare har använt skruvarna för att montera klippenheten:Applicera gängtätningsmassa på skruvgängorna.

    g296376

    Figur 4

    1. Lyftarm
    2. Svänghjulsarm
    3. Bricka
    4. Skruv

  8. Dra åt skruvarna enligt tillbörlig specifikation:

    • Om du använder skruvarna för att montera klippenheten för första gången:

      Dra åt skruvarna till 256–313 Nm.

    • Om du tidigare har använt skruvarna för att montera klippenheten:

      Dra åt skruvarna till 195–239 Nm.

  9. Ställ in klipphöjden. Se Justera klipphöjden.

Montera kraftuttagets kåpa

Delar som behövs till detta steg:

Ansatsskruv2
Distansbricka2

Använd två ansatsskruvar och två distansbrickor för att fästa kraftuttagets kåpa på växellådan (Figur 5).

g296657

Figur 5

  1. Ansatsskruv
  2. Distansbricka
  3. Kraftuttagets kåpa

Balansera klippenheten

Note: Utför denna procedur på en jämn, plan yta.

  1. Rotera kniven på alla yttre spindlar tills ändarna är riktade framåt och bakåt.

  2. Mät från golvet till den främre knivspetsen.

  3. Höj upp klippenheten till TRANSPORTLäGET.

  4. Justera de främre hjulgafflarnas mellanlägg så att de stämmer överens med den önskade klipphöjden.

  5. Rotera knivarna 180° och mät från golvet till knivens bakre spets.

  6. Lossa de nedre kontramuttrarna på klipphöjdskedjans U-bult (Figur 6).

    g296783

    Figur 6

    1. Kontramuttrar
    2. U-bult
    3. Klipphöjdskedja

  7. Justera muttrarna (Figur 6) och höj eller sänk klippdäckets bakre del så att knivspetsarna på de bakre knivarna är 6–10 mm högre än de främre spetsarna.

  8. Dra åt kontramuttrarna.

Smörja maskinen

Innan maskinen används måste den smörjas så att den får rätt smörjegenskaper. Se Smörja lager och bussningar. Om du inte smörjer maskinen på rätt sätt kommer viktiga komponenter att gå sönder i förtid.

Produktöversikt

Note: Specifikationer och konstruktion kan komma att ändras utan föregående meddelande.

Klippbredd

  • Modellnr 39190: 1,52 m

  • Modellnr 31972: 1,82 m
KlipphöjdKan ställas in från 25 till 152 mm i steg om 13 mm
Totalvikt

  • Modellnr 31970: 204 kg

  • Modellnr 31972: 238 kg

Redskap/tillbehör

Det finns ett urval av godkända Toro-redskap och -tillbehör som du kan använda för att förbättra och utöka maskinens kapacitet. Kontakta en auktoriserad serviceverkstad eller Toro-återförsäljare eller gå till www.Toro.com för att se en lista över alla godkända redskap och tillbehör.

Använd endast originalreservdelar och tillbehör från Toro för att garantera optimal prestanda och fortlöpande säkerhet för produkten. Det kan vara farligt att använda reservdelar och tillbehör från andra tillverkare och det kan göra produktgarantin ogiltig.

Körning

Note: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Var försiktig

Om du lämnar nyckeln i tändningslåset kan någon råka starta motorn av misstag och skada dig eller någon annan person allvarligt.

Ta ut nyckeln ur tändningslåset innan du utför något underhåll.

Justera klipphöjden

Det går att justera klipphöjden från 25 till 152 mm i steg om 13 mm. Justera klipphöjden:

  1. Ställ maskinen på ett plant underlag, höj upp klippenheten till TRANSPORTLäGET, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

  2. Utför följande procedurer:

Placera svänghjulsaxlarna

Placera svänghjulsaxlarna i samma hål i båda hjulgafflarna. Se Figur 7 och Figur 8 för att avgöra vilka hål som är korrekta för inställningen.

g008866

Figur 7

  1. Spännlock
  2. Distansbrickor
  3. Mellanlägg
  4. Axelmonteringshål
  5. Svänghjul
g296889

Figur 8

  1. Monteringshål för svänghjulens klipphöjd
  2. Distansbrickor för hjulgafflarnas klipphöjd

Note: Om du använder en klipphöjd på 64 mm eller mer ska du sätta ansatsskruven i det nedre hålet för att undvika att gräs ansamlas. Om du upptäcker att det ansamlas gräs under drift kör du maskinen bakåt i motsatt riktning för att dra bort klippet från hjul-/gaffelområdet.

Placera hjulgafflarnas distansbrickor

  1. Ta bort spännlocket från spindelaxeln (Figur 7) och skjut ut spindeln ur svänghjulsarmen. Placera de två mellanläggen på spindelaxeln såsom de satt från början. Mellanläggen krävs för att man ska få jämn höjd över hela klippenheternas bredd.

  2. Skjut på det lämpliga antalet distansbrickor på spindelaxeln för att få den önskade klipphöjden (Figur 7).

    Se Figur 8 för att avgöra vilka distansbrickekombinationer som är korrekta för den önskade klipphöjdsinställningen.

    Note: Mellanläggen kan kombineras på valfritt sätt över eller under svänghjulsarmens nav (efter behov) för att få den klipphöjd eller klippenhetsnivå som önskas.

  3. Skjut svänghjulsspindeln genom svänghjulsarmen.

  4. Montera mellanläggen (såsom de satt från början) och de återstående distansbrickorna på spindelaxeln.

  5. Sätt tillbaka spännlocket så att allt sitter stadigt.

Placera klipphöjdskedjan

  1. Ta bort sprintarna som fäster klipphöjdskedjorna på klippenhetens baksida (Figur 9).

    g296784

    Figur 9

    1. Klipphöjdskedja
    2. Sprint

  2. Se klipphöjdsdekalen för att avgöra vilket hål som är lämpligt för din önskade klipphöjd.

    Note: Dekalen sitter i närheten av varje klipphöjdsplatta.

  3. Montera klipphöjdskedjorna i önskat klipphöjdshål med sprinten.

    Sprinten ska monteras i den lägsta länken i klipphöjdskedjan. Kedjan ska hänga rakt nedåt (Figur 9). Den ska inte vara vriden.

Justera klippenhetens lutning

En knivlutning på 6–9,5 mm rekommenderas (dvs. att knivbladets bakkant är 6–9,5 mm högre än dess framkant). En lutning på mer än 9,5 mm leder till minskat effektbehov, större gräsklipp och sämre klippkvalitet. En lutning på mindre än 6 mm medför ökat effektbehov, mindre gräsklipp och bättre klippkvalitet.

  1. Ställ maskinen på ett plant underlag, sänk ned klippenheten, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

  2. Ställ in klippenheten på önskad klipphöjd.

  3. Rotera en kniv så att den pekar rakt framåt.

  4. Använd en kort linjal och mät från golvet till längst fram på knivbladet. Rotera knivspetsen så att den pekar bakåt och mät avståndet från golvet till knivens spets.

  5. Subtrahera frammåtten med bakmåtten för att räkna ut knivens lutning.

  6. Lossa kontramuttrarna överst eller underst på klipphöjdskedjans U-bult (Figur 10).

    g296783

    Figur 10

    1. Kontramuttrar
    2. U-bult
    3. Klipphöjdskedja

  7. Justera den andra mutteruppsättningen för att höja eller sänka klippenhetens bakstycke och få rätt klippdäckslutning.

  8. Dra åt kontramuttrarna.

Justera antiskalpvalsarna

Varje gång du ändrar klipphöjden ska du även justera antiskalpvalsarnas höjdinställning (Figur 11).

g297467

Figur 11

  1. Ställ maskinen på ett plant underlag, sänk ned klippenheten, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

  2. Stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

  3. Justera antiskalpvalsarna enligt Figur 12.

    Note: Välj ett hål så att antiskalpvalsen befinner sig så nära den önskade klipphöjden som möjligt.

    g296902

    Figur 12

    Främre valsar visas

    1. Antiskalpvals
    2. Bussning
    3. Flänsmutter
    4. Skruv

Justera meden

Montera meden i det nedre läget när du klipper i klipphöjder som är högre än 64 mm och i det övre läget när du klipper i klipphöjder som är lägre än 64 mm.

  1. Ställ maskinen på ett plant underlag, sänk ned klippenheten, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

  2. Ta bort flänsskruvarna och muttrarna från meden.

  3. Flytta meden till det önskade läget och fäst den på klippenheten med flänsskruvarna och muttrarna (Figur 13).

    g295676

    Figur 13

    1. Flänsskruv
    2. Mede
    3. Mutter

Justera utkastarens skärm

Du kan justera utkastarens skärm för olika typer av klippförhållanden. Ställ in skärmen så att du får den bästa klippkvaliteten.

  1. Ställ maskinen på ett plant underlag, sänk ned klippenheten, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

  2. Lossa muttern (Figur 14).

    g295677

    Figur 14

    1. Mutter
    2. Skärmjusteringsdekal

  3. Justera skärmen och muttern i skåran så att du får det önskade utkastarläget. Se Ställa in utkastarskärmen.

  4. Dra åt muttern.

Ställa in utkastarskärmen

Se följande avsnitt för en beskrivning av utkastarskärmens samtliga positioner. Figur 14 illustrerar varje läge (dvs. A, Boch C) som visas på dekalen.

Följande positioner är endast rekommendationer för användning. Vilka justeringar som bör göras varierar beroende på grästyp, fuktinnehåll och gräsets höjd.

Note: Öppna skärmen om motorn tappar effekt och gräsklipparens hastighet är densamma.

Läge A

Det här läget är ”helt bakåt”. Det här läget:

  • används för kort, lättklippt gräs

  • används vid torra förhållanden

  • används för kortare gräsklipp

  • kastar iväg gräsklippet längre bort från gräsklipparen.

Läge B

Använd det här läget vid uppsamling. Lägg det alltid i linje med blåsaröppningen.

Läge C

Det här läget är ”helt öppet”. Det här läget:

  • används för långt, tätt gräs

  • används vid våta förhållanden

  • sänker motorns effektförbrukning

  • tillåter högre hastighet vid svåra förhållanden.

Korrigera felanpassade klippenheter

På grund av skillnader i gräsförhållandena och traktorenhetens motviktsinställning rekommenderar vi att gräset grovklipps och utseendet kontrolleras innan den egentliga klippningen påbörjas.

  1. Ställ maskinen på ett plant underlag, sänk ned klippenheten, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

  2. Ställ in klippenheten på önskad klipphöjd. Se Justera klipphöjden.

  3. Kontrollera och justera trycket i traktorenhetens främre och bakre däck utifrån det angivna däcktrycket i traktorenhetens bruksanvisning.

  4. Kontrollera att knivarna inte är böjda. Se Kontrollera om någon kniv är böjd.

  5. Klipp gräset på ett testområde och kontrollera att alla klippenheter klipper med samma höjd.

  6. Om någon klippenhet behöver justeras ytterligare ska du välja ut en plan yta med en rak kant på minst två meter.

  7. Öka klipphöjden till det högsta läget så blir det lättare att mäta knivplanet. Se Justera klipphöjden.

  8. Sänk ned klippenheten på den jämna ytan. Ta bort kåporna ovanpå klippenheterna.

  9. Rotera kniven på varje spindel tills ändarna vetter framåt/bakåt.

  10. Mät från golvet till längst fram på skäreggen.

    Se Justera klippenhetens lutning om måtten inte stämmer överens med den önskade klipphöjden och lutningen.

  11. Justera svänghjulens distansbrickor så att de stämmer överens med klipphöjden som anges på svänghjulsdekalen. Se Placera hjulgafflarnas distansbrickor.

Använda sidoutkastaren

Klipparen har en fällbar gräsriktare som sprider ut det klippta gräset åt sidan och ner i gräsmattan.

Fara

Om ingen gräsriktare, utkastarlucka eller komplett gräsuppsamlare har monterats kan du och andra komma i kontakt med knivarna eller träffas av utslungat skräp. Kontakt med roterande kniv(ar) och utslungat skräp kan orsaka skador eller innebära livsfara.

  • Ta aldrig bort gräsriktaren från klipparen eftersom den riktar avfallet ned mot gräset. Byt omedelbart ut gräsriktaren om den skadas.

  • För aldrig in händerna eller fötterna under klipparen.

  • Försök aldrig att rensa utkastaren eller knivarna utan att först stänga av kraftuttaget (knivreglagebrytaren) och vrida tändningsnyckeln till det avslagna läget samt ta ur nyckeln.

  • Se till att gräsriktaren är i nedfällt läge.

Arbetstips

Snabbt gasläge/snabb hastighet

Kör med motorn i snabbt gasläge och justera hastigheten efter omgivningen för att erhålla tillräcklig kraft till maskinen och däcket medan du klipper. Sänk hastigheten allteftersom belastningen på knivarna ökar och öka hastigheten allteftersom belastningen på knivarna minskar.

Klippriktning

Växla klippriktningen för att undvika att göra hjulspår i gräset över tiden. Det underlättar också fördelningen av det klippta gräset, vilket förbättrar nedbrytningen och gödningen.

Klipphastighet

Kör saktare för att få ett bättre klippresultat.

Klipp inte för kort

Om klippenhetens klippbredd är bredare än den var på den gräsklippare du använde tidigare så höjer du klipphöjden för att säkerställa att ojämnt gräs inte klipps för kort.

Välj den klipphöjdsinställning som passar de aktuella förhållandena

Klipp av cirka 25 mm eller högst ⅓ av grässtrået. Om du klipper ovanligt frodigt och tätt gräs kan du behöva sänka farten och/eller höja klipphöjdsinställningen ytterligare ett steg.

Important: Om du klipper mer än 1/3 av grässtråna, klipper långt och glest gräs eller arbetar i torra förhållanden rekommenderar vi att du använder knivar med plant segel för att minska mängden luftburet skräp samt belastningen på däckdrivningskomponenterna.

Högt gräs

Klipp med en högre klipphöjdsinställning än vanligt om gräset tillåts växa högre än normalt eller om det är väldigt fuktigt. Klipp sedan gräset igen med den normala, lägre inställningen.

Håll klippenheten ren

Rensa bort gräsklipp och smuts från klippenhetens undersida efter varje klippning. Om gräs och smuts ansamlas inuti klippenheten blir klippresultatet till slut inte tillfredsställande.

Håll motorn, ljuddämparen, batterifacket, parkeringsbromsen, klippenheterna och förvaringsutrymmet för bränsle fria från gräs, löv och överflödigt smörjmedel för att minska brandrisken. Torka upp eventuellt olje- eller bränslespill.

Knivunderhåll

  • Se till att hålla kniven vass under klippsäsongen, eftersom en vass kniv klipper rent utan att slita och rycka av grässtråna. Om gräset slits och rycks av gulnar det i ändarna, vilket minskar tillväxten och ökar risken för sjukdomar.

  • Kontrollera knivarna varje dag för att se till att de inte är slöa, slitna eller skadade. Slipa knivarna om så behövs.

  • Om en kniv är skadad eller sliten ska den bytas ut omedelbart mot en originalkniv från Toro. Se Demontera och montera klippenhetsknivarna.

Underhåll

Note: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Rekommenderat underhåll

UnderhållsintervallUnderhållsförfarande
Efter de första 2 timmarna
  • Dra åt svänghjulsmuttrarna.
    		•
    Efter de första 10 timmarna
  • Kontrollera vridmomentet på fästelementen för kraftuttagsaxeln till växellådan.
  • Dra åt svänghjulsmuttrarna.
    		•
    Efter de första 50 timmarna
  • Byt smörjolja i växellådan.
    		•
    Varje användning eller dagligen
  • Smörj svänghjulsarmens bussningar.
  • Rengör klippenheten.
    		•
    Var 50:e timme
  • Smörj smörjnipplarna.Smörj smörjnipplarna omedelbart efter att maskinen har tvättats.
  • Kontrollera växellådans smörjoljenivå.
  • Dra åt svänghjulsmuttrarna.
  • Undersök knivdrivremmens justering.
  • Rengör under klippenhetens remkåpor.
    		•
    Var 100:e timme
  • Kontrollera vridmomentet på fästelementen för kraftuttagsaxeln till växellådan.
    		•
    Var 400:e timme
  • Byt smörjolja i växellådan.
    		•

    Kontrollista för dagligt underhåll

    Kopiera sidan och använd den regelbundet.

    KontrollpunktVecka:
    Mån.Tis.Ons.Tors.Fre.Lör.Sön.
    Kontrollera gräsriktaren i nedfällt läge (om tillämpligt).
    Kontrollera knivarnas skick.
    Smörj alla smörjnipplarna.1
    Bättra på skadad lack.

    1. Omedelbart efter varje tvätt, oavsett intervallet i listan.

    Anteckningar om särskilda problem
    Kontrollen utförd av:
    ArtikelDatumInformation





    Var försiktig

    Om du lämnar nyckeln i tändningslåset kan någon råka starta motorn av misstag och skada dig eller någon annan person allvarligt.

    Ta ut nyckeln ur tändningslåset innan du utför något underhåll.

    Smörja lager och bussningar

    UnderhållsintervallUnderhållsförfarande
    Varje användning eller dagligen
  • Smörj svänghjulsarmens bussningar.
    		•
    Var 50:e timme
  • Smörj smörjnipplarna.Smörj smörjnipplarna omedelbart efter att maskinen har tvättats.
    		•

    Maskinen har smörjnipplar som måste smörjas regelbundet med fett nr 2 på litiumbas.

    1. Ställ maskinen på ett plant underlag, sänk ned klippenheten, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

    2. Smörj följande områden:

      • Bussningar på hjulgaffelns axel (4) (Figur 15).

        g011557

        Figur 15

      • Lager på spindelaxel (3 – under remskivan) (Figur 16)

        g297468

        Figur 16

      • Lager på remarmsaxel (Figur 16)

    Kontrollera smörjoljenivån i växellådan

    UnderhållsintervallUnderhållsförfarande
    Efter de första 50 timmarna
  • Byt smörjolja i växellådan.
    		•
    Var 50:e timme
  • Kontrollera växellådans smörjoljenivå.
    		•
    Var 400:e timme
  • Byt smörjolja i växellådan.
    		•

    Växellådan är konstruerad för att drivas med olja av typen SAE 80-90. Även om växellådan levereras med olja från fabriken, bör oljenivån kontrolleras innan klippenheten tas i drift. Växellådan rymmer 283 ml.

    1. Ställ maskinen på ett plant underlag, sänk ned klippenheten, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

    2. Ta ut oljestickan/påfyllningspluggen från ovansidan av växellådan (Figur 17) och kontrollera att oljenivån ligger mellan markeringarna på oljestickan. Fyll på med olja så att nivån ligger mellan markeringarna, om nivån är låg.

      g010548

      Figur 17

      1. Oljesticka/påfyllningsplugg

    3. Montera oljestickan och dra åt den till 9 Nm.

    Kontrollera vridmomentet på fästelementen för kraftuttagsaxeln till växellådan

    UnderhållsintervallUnderhållsförfarande
    Efter de första 10 timmarna
  • Kontrollera vridmomentet på fästelementen för kraftuttagsaxeln till växellådan.
    		•
    Var 100:e timme
  • Kontrollera vridmomentet på fästelementen för kraftuttagsaxeln till växellådan.
    		•

    Kontrollera vridmomentet på fästelementen som fäster kraftuttagsaxeln till växellådan (Figur 18). Se konfigurationssavsnittet i maskinens bruksanvisning för lämplig vridmomentsspecifikation.

    g299646

    Figur 18

    1. Växellåda
    2. Bultar och muttrar
    3. Kraftuttagsaxel

    Ta bort klippenheten från traktorenheten

    1. Parkera maskinen på en plan yta med klippenheten upphöjd.

    2. Ta bort klipphöjdssprintarna (Figur 19) från klippenhetens sidoplattor.

      g296784

      Figur 19

      1. Klipphöjdskedja
      2. Sprint

    3. Sänk ned klippenheten, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

    4. Ta bort skruvarna och brickorna som fäster lyftarmarna på svänghjulsarmarna.

      g296375

      Figur 20

      1. Lyftarm
      2. Svänghjulsarm
      3. Bricka
      4. Skruv

    5. Ta bort skruvarna och muttrarna från kraftuttagsaxeln (Figur 21) och skjut ut oket ur växellådan.

      Note: Information om hur du justerar rännorna korrekt när du separerar drivaxelkomponenterna finns i bruksanvisningen .

      g299646

      Figur 21

      1. Växellåda
      2. Kraftuttagsaxel
      3. Bultar och muttrar

    Serva bussningarna i svänghjulsarmarna

    På svänghjulsarmarna har bussningar pressats in i den övre och nedre delen av röret, och efter många körtimmar slits dessa bussningar.

    Kontrollera bussningarna genom att flytta svänghjulsgaffeln fram och tillbaka och från sida till sida. Om svänghjulsspindeln är lös inuti bussningarna är bussningarna slitna och måste bytas ut.

    1. Ställ maskinen på ett plant underlag, sänk ned klippenheten, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

    2. Ta bort spännlocket, distansbrickorna och tryckbrickan från svänghjulsspindelns ovansida.

    3. Dra ut svänghjulsspindeln ur monteringsröret. Låt tryckbrickan och distansbrickan/-brickorna sitta kvar längst ned på spindeln.

    4. Skjut in ett pinndorn i monteringsrörets övre eller nedre del och skjut ut bussningen ur röret (Figur 22). Skjut också ut den andra bussningen ur röret. Rengör insidan på rören och ta bort all smuts.

      g004737

      Figur 22

      1. Svänghjulsarmens rör
      2. Bussningar

    5. Stryk på fett på insidan och utsidan av de nya bussningarna. Skjut in bussningarna i monteringsröret med en hammare och en platt skiva.

    6. Kontrollera om hjulspindeln är sliten och byt ut den om den är skadad.

    7. Skjut hjulspindeln genom bussningarna och monteringsröret, skjut tryckbrickan och distansbrickorna på plats på spindeln och montera spännlocket på hjulspindeln.

    Serva svänghjulen och lagren

    UnderhållsintervallUnderhållsförfarande
    Efter de första 2 timmarna
  • Dra åt svänghjulsmuttrarna.
    		•
    Efter de första 10 timmarna
  • Dra åt svänghjulsmuttrarna.
    		•
    Var 50:e timme
  • Dra åt svänghjulsmuttrarna.
    		•

    1. Ställ maskinen på ett plant underlag, sänk ned klippenheten, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

    2. Lossa låsmuttern från skruven som fäster svänghjulet i hjulgaffeln (Figur 23). Ta tag i svänghjulet och skjut ut skruven ur gaffeln eller svängarmen.

    3. Ta bort lagret från hjulnavet och låt lagerdistansbrickan falla ut (Figur 23). Ta bort lagret från hjulnavets motsatta sida.

    4. Kontrollera om lagren, distansbrickorna eller insidan av hjulnavet är slitna. Byt ut skadade delar.

    5. Montera ihop svänghjulet igen genom att skjuta in lagret i hjulnavet. Tryck på den yttre lagerbanan när du monterar lagren.

      g004738

      Figur 23

      1. Svänghjul
      2. Hjulgaffel
      3. Lager
      4. Distansbricka för lager

    6. Skjut in lagerdistansbrickan i hjulnavet. Skjut in det andra lagret i den öppna änden på hjulnavet så att lagerdistansbrickan sitter fast inuti hjulnavet.

    7. Sätt svänghjulet i hjulgaffeln och fäst det med skruven och låsmuttern.

    Utföra service på knivarna

    Knivsäkerhet

    En sliten eller skadad kniv kan gå sönder och en bit av kniven kan slungas ut mot dig eller någon kringstående, vilket kan leda till allvarliga personskador eller dödsfall.

    • Kontrollera om kniven är sliten eller skadad med jämna mellanrum.

    • Var försiktig när du kontrollerar knivarna. Linda in knivarna i något eller ta på dig handskar, och var försiktig när du servar knivarna. Knivarna får endast bytas ut eller slipas – de ska aldrig rätas ut eller svetsas.

    • Var försiktig när en kniv roteras på maskiner med flera knivar, eftersom den kan få även andra knivar att börja rotera.

    Kontrollera om någon kniv är böjd

    Om du kör på något föremål ska nu noga kontrollera om maskinen har skadats och reparera eventuella skador innan du startar och kör maskinen. Dra åt samtliga muttrar på spindelskivorna till 176–203 Nm.

    1. Ställ maskinen på ett plant underlag, höj upp klippenheten till TRANSPORTLäGET, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

    2. Höj klippenheten till SERVICELäGET. Se traktorenhetens bruksanvisning.

    3. Rotera kniven tills ändarna är riktade framåt och bakåt och mät från klippenhetens insida till skäreggen framtill på knivbladet (Figur 24).

      Note: Notera måttet.

      g010549

      Figur 24

    4. Vrid motsatt ände på kniven framåt och mät avståndet mellan klippenheten och knivseggen vid samma position som i steg 3.

      Note: Skillnaden mellan måtten i steg 3 och 4 får inte överstiga 3 mm. Om detta mått överstiger 3 mm är kniven böjd och måste bytas ut. Se Demontera och montera klippenhetsknivarna.

    Demontera och montera klippenhetsknivarna

    Byt en kniv om den har träffats av ett hårt föremål, om kniven är obalanserad eller böjd. Använd alltid originalknivar från Toro för att garantera säkerhet och optimal prestanda.

    1. Ställ maskinen på ett plant underlag, höj upp klippenheten till TRANSPORTLäGET, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

    2. Höj klippenheten till SERVICELäGET. Se traktorenhetens bruksanvisning.

    3. Fatta tag i knivens ände med en trasa eller en tjockt vadderad handske.

    4. Ta bort knivskruven, antiskalpbehållaren och kniven från spindelaxeln (Figur 25).

      g004741

      Figur 25

      1. Knivskruv
      2. Antiskalpbehållare

    5. Montera kniven, antiskalpbehållaren och knivskruven och dra åt knivskruven till 115–149 Nm.

      Important: Knivens böjda del måste alltid vara vänd mot klippenhetens insida för att klippningen ska bli rätt.

      Note: Om du har kört på något föremål ska du dra åt samtliga muttrar på spindelskivorna till 115–149 Nm.

    Kontrollera och slipa knivarna på klippenheterna

    Både eggar och segel (den uppåtvända delen mittemot eggen) bidrar till en god klippkvalitet.

    Håll knivarna slipade under klippsäsongen. Vassa knivar ger ett bra klippresultat utan att de sliter eller rycker av grässtråna.

    Kontrollera om knivarna är slitna eller skadade. Seglet lyfter gräset rakt upp och bidrar därmed till en jämn klippning. Dock slits det under arbetet.

    1. Ställ maskinen på ett plant underlag, höj upp klippenheten till TRANSPORTLäGET, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

    2. Höj klippenheten till SERVICELäGET. Se traktorenhetens bruksanvisning.

    3. Undersök knivseggarna noggrant, i synnerhet där knivens flata och böjda del möts (Figur 26).

      Note: Kontrollera kniven innan du använder gräsklipparen, eftersom sand och slipande material kan slita bort metallen mellan knivens flata och böjda delar. Byt ut kniven om den är sliten (Figur 26).

      g004653

      Figur 26

      1. Egg
      2. Böjd del
      3. Slitage/spårbildning
      4. Spricka

    4. Kontrollera samtliga knivseggar och vässa dem om de är slöa eller har fått hack (Figur 27).

      Note: Slipa endast knivseggens översta del och behåll den ursprungliga skärvinkeln för bästa skärpa (Figur 27). Kniven förblir balanserad om lika mycket metall avlägsnas från båda eggarna.

      g000276

      Figur 27

      1. Slipa med ursprunglig vinkel.

      Note: Demontera knivarna och slipa dem med en slipmaskin. När du har slipat knivseggarna monterar du kniven med antiskalpbehållaren och knivskruven. Se Kontrollera och slipa knivarna på klippenheterna.

    Kontrollera och avhjälpa felanpassning av knivarna

    Om det förekommer en felanpassning mellan knivarna kommer gräset att se randigt ut efter klippning. Du kan korrigera problemet genom att se till att ingen kniv är böjd och att alla knivar klipper med samma klipphöjd.

    1. Ta hjälp av ett 1 meter långt vattenpass och hitta en jämn yta på verkstadsgolvet.

    2. Ställ maskinen på ett plant underlag, sänk ned klippenheten, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

    3. Öka klipphöjden till det högsta läget. Se Justera klipphöjden.

    4. Ta bort kåporna ovanpå klippenheten.

    5. Rotera knivarna tills ändarna vetter framåt och bakåt. Mät från golvet till längst fram på skäreggen. Notera måttet. Rotera sedan samma kniv så att dess motsatta ände är riktad framåt, och mät avståndet på nytt. Skillnaden mellan måtten får inte överstiga 3 mm. Om skillnaden är större än 3 mm är kniven böjd och måste bytas ut. Mät samtliga knivar.

    6. Jämför de yttre knivarnas mått med mittkniven. Mittkniven får inte vara mer än 10 mm lägre än de yttre knivarna. Om mittkniven är mer än 10 mm lägre än de yttre knivarna ska du gå vidare till steg 7 och lägga till mellanlägg mellan spindelhuset och klippenhetens underdel.

    7. Ta bort skruvarna, planbrickorna, låsbrickorna och muttrarna från den yttre spindeln på den plats där mellanlägg måste läggas till. Lägg till ett mellanlägg med artikelnr 3256-24 mellan spindelhuset och klippenhetens underdel för att höja upp eller sänka ned kniven. Fortsätt att kontrollera knivarnas inriktning och lägg till mellanlägg tills knivspetsarna befinner sig inom de mått som krävs.

      Important: Använd inte mer än tre mellanlägg vid något av hålen. Om fler än ett mellanlägg läggs till vid något av hålen, måste färre mellanlägg monteras vid de intilliggande hålen.

    8. Montera remkåporna.

    Byta ut drivremmen

    UnderhållsintervallUnderhållsförfarande
    Var 50:e timme
  • Undersök knivdrivremmens justering.
  • Rengör under klippenhetens remkåpor.
    		•

    Knivdrivremmen, som spänns av den fjäderbelastade mellanremskivan, är mycket hållbar. Efter många timmars användning kan dock remmen visa tecken på slitage. Tecken på slitage är: tjut när remmen roterar, slirande knivar vid gräsklippning, fransiga remkanter, brännmärken och sprickor. Byt ut remmen vid tecken på något av detta.

    1. Ställ maskinen på ett plant underlag, sänk ned klippenheten, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

    2. Avlägsna remkåporna från klippenhetens ovansida och ställ dem åt sidan.

    3. Använd en momentnyckel eller något liknande verktyg för att flytta mellanremskivan (Figur 28) bort från drivremmen för att minska spänningen och låta remmen glida av växellådsskivan.

      g295691

      Figur 28

      1. Mellanremskiva

    4. Ta bort den gamla remmen runt spindelskivorna och mellanremskivan.

    5. Använd en momentnyckel eller något liknande verktyg för att hålla mellanremskivan och dra den nya remmen runt spindelskivorna och mellanremskivan enligt Figur 29.

      g295042

      Figur 29

      1. Remdragning

    6. Montera remkåporna.

    Byta ut gräsriktaren

    Varning

    Om utkastaröppningen inte är täckt kan maskinen slunga ut föremål i riktning mot föraren eller kringstående vilket kan leda till allvarliga skador. Kontakt med kniven kan också inträffa.

    • Kör inte maskinen utan en täckplåt, mullplåt eller gräsutkastare och gräsuppsamlare.

    • Se till att gräsriktaren är nedsänkt.

    1. Ställ maskinen på ett plant underlag, sänk ned klippenheten, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

    2. Ta bort låsmuttern, skruven, fjädern och distansbrickan som håller fast gräsriktaren på tappfästena (Figur 30). Demontera den skadade eller slitna gräsriktaren.

    3. Sätt distansbrickan och fjädern på gräsriktaren. Placera fjäderns L-formade ände bakom klippenhetens kant.

      Note: Se till att fjäderns L-formade ände sitter bakom klippenhetens kant innan du monterar skruven enligt Figur 30.

    4. Montera bulten och muttern. Placera fjäderns J-formade ände runt gräsriktaren (Figur 30).

      Important: Du måste kunna sänka ned gräsriktaren i sitt läge. Lyft upp riktaren för att kontrollera att den går ned helt.

      g297469

      Figur 30

      1. Bult
      2. Distansbricka
      3. Låsmutter
      4. Fjäder
      5. Fjäder monterad
      6. Gräsriktare
      7. Fjäderns L-formade ände placeras bakom klippenhetens kant innan skruven monteras
      8. Fjäderns J-formade ände

    Rengöra klippenhetens undersida

    UnderhållsintervallUnderhållsförfarande
    Varje användning eller dagligen
  • Rengör klippenheten.
    		•

    Avlägsna dagligen allt gräs som har ansamlats under klippenheten.

    1. Ställ maskinen på ett plant underlag, höj upp klippenheten till TRANSPORTLäGET, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

    2. Höj klippenheten till SERVICELäGET. Se traktorenhetens bruksanvisning.

    3. Rengör noggrant klippenhetens undersida med vatten.

    Förvaring

    1. Ställ maskinen på ett plant underlag, höj upp klippenheten till TRANSPORTLäGET, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

    2. Rengör klippenheten noggrant och var särskilt uppmärksam på följande områden:

      • Klippenhetens undersida

      • Under klippenhetens remkåpor

      • Kraftuttagsaxeln

      • Samtliga smörjnipplar och upphängningspunkter

    3. Kontrollera och justera trycket i traktorenhetens främre och bakre däck. Se traktorenhetens bruksanvisning.

    4. Avlägsna, slipa och balansera klippenhetens knivar. Montera knivarna och dra åt knivfästelementen till 115–149 Nm.

    5. Kontrollera alla fästelement och dra åt dem om de är lösa.

    6. Smörj eller olja samtliga smörjnipplar och svängpunkter. Torka av överflödigt fett.

    7. I områden där färg har skrapats av, flagat eller rostat ska du sandpappra lätt och måla om. Reparera eventuella bucklor.
