Virranjakosarja

Groundsmaster® 4500-D- tai 4700-D-ajoyksiköt

Model No. 31527-Serial No. and Up

Tämä tuote on soveltuvien eurooppalaisten direktiivien mukainen. Lisätietoja on tämän julkaisun lopussa olevassa liittämisvakuutuksessa.

Turvaohjeet

Turva- ja ohjetarrat

Graphic

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
decal132-6104

132-6104

  1. Neliveto käytössä
  2. Neliveto pois käytöstä
decal132-6185

132-6185

  1. Neliveto käytössä (10 A)

Asennus

Important: Tämä sarja on tarkoitettu käytettäväksi vain Groundsmaster-malleissa 30881, 30882, 30873, 30873TE, 30874 ja 30874TE, joiden sarjanumero on 40000000 tai yli.

Note: Tämän sarjan asennus edellyttää työskentelyä koneen alla.

Koneen valmistelu

Note: Koneen alle pääsyä voi helpottaa nostolaitteella.

Important: Sulje irrotetut hydrauliletkut ja -putket tai hydrauliosien liitännät korkeilla tai tulpilla, jotta järjestelmään ei pääse epäpuhtauksia.

  1. Pysäköi tasaiselle alustalle, kytke seisontajarru ja varmista, että ajopoljin on vapaalla.

  2. Varmista, että voimanulosoton painike on POIS-asennossa.

  3. Sammuta moottori, irrota virta-avain ja anna koneen jäähtyä.

    Varoitus

    Jos jätät avaimen virtalukkoon, joku voi vahingossa käynnistää moottorin ja vahingoittaa vakavasti lähellä olijoita.

    Irrota avain virtalukosta ennen huoltoa.

  4. Vapauta hydraulijärjestelmän paine avaamalla hydraulipumpun ohitusventtiili. Katso koneen työntämistä ja hinaamista käsittelevät ohjeet käyttöoppaasta.

  5. Jos koneeseen ei asenneta nelivedon kytkintä, siirry vaiheeseen Hydrauliputkien irrotus. Jos koneeseen asennetaan nelivedon kytkin, jatka tätä toimenpidettä.

  6. Avaa oikeanpuoleisen työkalulaatikon kansi ja irrota akun miinuskaapeli akun navasta. Lisätietoja on koneen käyttöoppaassa.

    Vaara

    Akun kaapeleiden virheellinen asennus voi vahingoittaa konetta ja kaapeleita sekä aiheuttaa kipinöitä. Kipinät voivat saada akun kaasut räjähtämään ja aiheuttaa siten henkilövahingon.

    • Irrota aina akun miinuskaapeli (musta) ennen pluskaapelin (punainen) irrottamista.

    • Kytke aina akun pluskaapeli (punainen) ennen miinuskaapelia (musta).

  7. Irrota akun pluskaapeli akusta. Lisätietoja on koneen käyttöoppaassa.

  8. Irrota oikeanpuoleisen konsolin suojus kuvan mukaisesti (Kuva 1).

    g204998

    Kuva 1

    1. Oikeanpuoleisen työkalulaatikon kansi
    2. Oikeanpuoleisen konsolin suojus

Hydrauliputkien irrotus

Paineletkun irrotus

  1. Aseta tyhjennysastia paineletkun etupään alle (Kuva 2).

    g021275

    Kuva 2

    Näkymä alhaaltakuvassa

    1. Vetomoottori
    2. T-liitin
    3. Jakoputki
    4. Paineletku
    5. Hydraulisuodattimen putki
    6. Ajon takajakelulohko
    7. Poikittainen putki (ajon takajakelulohko)
    8. Hydraulipumppu
    9. Takajakeluputki
    10. Kiristin
    11. Putken kannatin
    12. Eteenpäin

  2. Irrota paineletkun etupää jakoputken liittimestä ja anna hydraulinesteen valua letkusta ja putkesta (Kuva 3).

    g021282

    Kuva 3

    Näkymä sivultakuvassa

    1. Pultit
    2. Alustan kannatin
    3. Jakoputki
    4. Mutteri
    5. Kiristin
    6. Putken kannatin
    7. Paineletku
    8. Ylös
    9. Eteenpäin

  3. Irrota paineletkun takapää hydraulipumpun liittimestä ja irrota paineletku. Katso Kuva 2 ja Kuva 3.

  4. Sulje pumppu ja jakoputki väliaikaisesti tulpalla.

    Note: Hävitä alkuperäinen paineletku.

Poikittaisen putken irrotus

  1. Aseta tyhjennysastia ajon takajakelulohkon alle.

  2. Irrota poikittaisen putken mutteri ajon takajakelulohkon liittimestä (Kuva 2 tai Kuva 3).

  3. Irrota suodatinputken mutteri poikittaisen putken liittimestä ja irrota poikittainen putki (Kuva 2 tai Kuva 3).

    Important: Säilytä suodatinputki kohdassa Suodatinputken ja jakoputken asennus tehtävää asennusta varten.

    Note: Hävitä poikittainen putki.

  4. Sulje ajon takajakelulohkon liitin väliaikaisesti.

Putken kannattimen ja pidikkeen irrotus

  1. Irrota pultti ja mutteri, joilla jakoputki on kiinnitetty putken kannattimeen, ja irrota pidike (Kuva 3 tai Kuva 2).

  2. Irrota kaksi pulttia ja kaksi mutteria, joilla putken kannatin on kiinnitetty alustan kannattimeen (Kuva 3 tai Kuva 2).

    Note: Putken kannatinta, pidikettä ja kiinnitystarvikkeita ei enää tarvita.

Jakoputken irrotus

  1. Irrota ajon takajakeluputken mutteri jakoputken liittimestä.

  2. Irrota jakoputken mutteri vasemman etuvetomoottorin T-liittimestä ja irrota putki koneesta (Kuva 2 tai Kuva 3).

    Note: Hävitä jakoputki.

  3. Jos koneeseen asennetaan nelivedon kytkin, jatka tätä toimenpidettä. Jos koneeseen ei asenneta nelivedon kytkintä, siirry kohtaan Hydrauliosien asennus.

Säiliöletkun irrotus

Important: Tämä toimenpide tarvitaan, jos koneeseen asennetaan nelivedon kytkin.

  1. Aseta tyhjennysastia säiliöletkun suoran etupään alle.

  2. Irrota säiliöletkun etupää hydraulinestesäiliön liittimestä, kierrä liitin säiliöön ja anna hydraulinesteen valua letkusta.

    g205311

    Kuva 4

    Näkymä alhaalta

    1. Hydraulisäiliön liitin
    2. Säiliön letku
    3. Liitinkappale

  3. Irrota säiliöletkun kulmikas takapää liitinkappaleesta ja irrota säiliöletku.

  4. Sulje liitinkappale väliaikaisesti.

    Note: Hävitä alkuperäinen säiliöletku.

Virranjakolohkon kokoonpanon kelojen asennus

Vain nelivedon kytkin

Vaiheeseen tarvittavat osat:

Tulppa1
Venttiili2
Kela, 12 V2
Kelan mutteri2

Important: Lohko on koottu valmiiksi käytettäväksi ilman kytkintä. Tämä toimenpide tarvitaan, jos koneeseen asennetaan nelivedon kytkin.

  1. Irrota kaksi olemassa olevaa venttiiliä lohkon liitännöistä CV1 ja CV2.

  2. Asenna tarvittavat osat virranjakolohkoon kuvan mukaisesti (Kuva 5).

    g230515

    Kuva 5

    1. Kelan mutteri
    2. Kela, 12 V
    3. Venttiili
    4. Nykyinen aluslaatta (irrotettu)
    5. Tulppa
    6. Uusi aluslaatta

  3. Kiristä kelojen mutterit momenttiin 6,8–9,5 N·m.

  4. Kiristä venttiilit momenttiin 34 N·m.

  5. Asenna tulppa uuden aluslaatan päälle.

    Note: Irrotettu aluslaatta ja venttiilit voidaan hävittää.

Hydrauliosien asennus

Vaiheeseen tarvittavat osat:

Virranjakolohko1
Paineletku1
Asennuslohkon putki 1
Vetomoottorin putki1
Jakoputki1
Säiliön letku1
Pultti2
Laippamutteri2

Virranjakolohkon asennus

  1. Kohdista virranjakolohkon aukot alustan kannattimen aukkoihin.

    Note: Varmista, että 45 asteen liitin osoittaa alas ja kohti koneen takaosaa.

    g205001

    Kuva 6

    Näkymä alhaalta kuvassa

    1. Oikea eturengas
    2. Laippamutterit
    3. Alustan kannatin
    4. Kelat (vain nelivedon kytkimen kanssa käytettäväksi)
    5. Virranjakolohko
    6. Pultit

  2. Kiinnitä virranjakolohko alustan kannattimeen kahdella pultilla ja kahdella laippamutterilla. Kiristä pultit momenttiin 37–45 N·m.

Takajakeluputken ja paineletkun asennus

  1. Kohdista takajakeluputken etuputken mutteri virranjakolohkon kulmaliittimeen (Kuva 7 ja Kuva 8).

    g205002

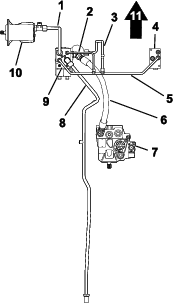

    Kuva 7

    1. Vetomoottorin putki
    2. Jakoputki
    3. Hydraulisuodattimen putki
    4. Ajon takajakelulohko
    5. Asennuslohkon poikittainen putki
    6. Paineletku
    7. Hydraulipumppu
    8. Takajakeluputki
    9. Virranjakolohko
    10. Vetomoottori
    11. Eteenpäin

  2. Kierrä etuputken mutteri kulmaliittimeen ja kiristä mutteri momenttiin 51–63 N·m.

    g205014

    Kuva 8

    1. Virranjakolohko
    2. Paineletku (jakeluliitin)
    3. Takajakeluputki (etuliitin)
    4. Paineletku (pumpun liitin)
    5. Hydraulipumppu
    6. Eteenpäin

  3. Irrota tilapäinen tulppa hydraulipumpusta.

  4. Kierrä paineletkun toinen suora pää hydraulipumpun liitäntään (Kuva 8).

  5. Irrota tilapäinen tulppa virranjakolohkosta.

  6. Kierrä paineletkun toinen suora pää virranjakolohkon sivulla olevaan liitäntään (Kuva 8).

  7. Kiristä letkuliittimet momenttiin 150–184 N·m.

Poikittaisen putken asennus

  1. Irrota aikaisemmin asennettu ajon takajakelulohkon liitännän tulppa.

  2. Kohdista asennuslohkon poikittaisen putken mutterit ajon takajakelulohkon ja virranjakolohkon liittimiin (Kuva 9).

    g205016

    Kuva 9

    1. Ajon takajakelulohko
    2. Asennuslohkon poikittainen putki (ajon takajakelulohkon liitin)
    3. Asennuslohkon poikittainen putki (jakeluliitin)
    4. Virranjakolohko
    5. Eteenpäin

  3. Kierrä putken mutterit virranjakolohkon ja ajon takajakelulohkon liittimiin ja kiristä mutterit momenttiin 51–63 N·m.

Suodatinputken ja jakoputken asennus

  1. Valmistele kohdassa Poikittaisen putken irrotus säilytetty hydraulisuodattimen putki. Kohdista hydraulisuodatinputken mutteri asennuslohkon poikittaisen putken liittimeen kuvan mukaisesti (Kuva 10).

    g205017

    Kuva 10

    1. Jakoputki (virranjakajan liitin)
    2. Hydraulisuodatinputki (suodattimen alustan liitin)
    3. Virranjakolohko
    4. Asennuslohkon poikittainen putki
    5. Jakoputki (asennuslohkon poikittaisen putken liitin)
    6. Hydraulisuodatinputki (asennuslohkon poikittaisen putken liitin)
    7. Eteenpäin

  2. Kierrä hydraulisuodatinputken mutteri asennuslohkon poikittaisen putken liittimeen ja kiristä mutteri momenttiin 51–63 N·m.

  3. Kohdista jakoputken mutterit asennuslohkon poikittaisen putken ja virranjakolohkon liittimiin (Kuva 10).

  4. Kierrä jakoputken mutterit asennuslohkon poikittaisen putken ja virranjakolohkon liittimiin ja kiristä mutterit momenttiin 37–45 N·m.

Vetomoottorin putken asennus

  1. Kohdista vetomoottorin putken mutterit vetomoottorin ja virranjakolohkon liittimiin (Kuva 11).

    g205018

    Kuva 11

    1. Vetomoottori
    2. T-liitin
    3. Vetomoottorin putki (vetomoottorin liitin)
    4. Vetomoottorin putki (virranjakajan liitin)
    5. Virranjakolohko
    6. Eteenpäin

  2. Kierrä vetomoottorin putken mutterit vetomoottorin ja virranjakolohkon liittimiin ja kiristä mutterit momenttiin 116–142 N·m.

Säiliöletkun asennus

Important: Tämä toimenpide tarvitaan, jos koneeseen asennetaan nelivedon kytkin.

  1. Irrota tilapäinen tulppa liitinkappaleesta ja kierrä säiliöletkun kulmapää liitinkappaleeseen.

    g205309

    Kuva 12

    Näkymä alhaalta

    1. Hydraulisäiliön liitin
    2. Säiliön letku
    3. Liitinkappale

    Note: Varmista kelojen välys suuntaamalla kulmapää ja letku ulospäin koneen oikeaa puolta päin kohtisuoraan runkoon nähden.

  2. Irrota tilapäinen tulppa hydraulinestesäiliön liittimestä ja kierrä säiliöletkun suora pää liittimeen.

  3. Kiristä säiliöön kiinnitetty suora etupää momenttiin 50–64 N·m.

  4. Kiristä liitinkappaleeseen kiinnitetty kulmapää momenttiin 81–100 N·m.

Sulakkeen asennus

Vain nelivedon kytkin

Vaiheeseen tarvittavat osat:

Sulake (10 A)1
Sulakekilpi1

Important: Tämä toimenpide tarvitaan, jos koneeseen asennetaan nelivedon kytkin.

  1. Asenna sulake sulakerasiaan paikkaan C4 (Kuva 13).

    Note: Jos paikassa C4 on jo sulake, asenna sulake mihin tahansa vapaaseen lisälaitteen paikkaan.

    g205019

    Kuva 13

    1. Paikka C4
    2. Sulake
    3. Lisälaitteen paikka

    Important: Huomioi, mitkä sulakepaikat ja lisävirtajohdot vastaavat toisiaan. Kytkin ei toimi, jos se on liitetty johtoon, jossa ei ole sulaketta.

  2. Sijoita sulakkeen tarra vastaavaan paneeliin sulakekaaviossa, joka sijaitsee työkalulaatikon kannen alla.

    g206710

    Kuva 14

    Sulakkeen tarra paikassa C4

    1. Lisälaitteen paikka C5
    2. Lisälaitteen paikka C4 ja tarra

Kytkimen asennus

Vaiheeseen tarvittavat osat:

Vaihtokytkin1
Johdinsarja1
Nelivetotoiminnon tarra1

  1. Poraa keskikonsoliin 13 mm:n reikä. Kuva 15 näyttää tarkemmat yksityiskohdat.

    Important: Varo, ettei poranterä osu konsolin alapuolella oleviin osiin tai johtoihin.

    g034547

    Kuva 15

    1. 13 mm:n halkaisija
    2. 13 mm:n reiän keskeltä ylemmän ja alemman nopeusalueen säätökytkimen oikeaan reunaan
    3. 25 mm

  2. Kiinnitä nelivetotoiminnon tarra poratun reiän päälle (Kuva 16).

    g205310

    Kuva 16

  3. Tunnista kytkinliittimien sijainnit, johdinsarjojen merkinnät ja johdinsarjojen värit (Kuva 17).

    Kytkinliittimet voidaan tunnistaa kunkin kytkimen alaosaan merkityn numeron avulla.

    Note: Kytkin on jousikuormitettu kytkimen takaosaan (Kuva 18). Kytkin on sulkeutuva liittimien 1 ja 2 välillä (Kuva 17).

    g273505

    Kuva 17

    Asennetun kytkimen suuntaus

    1. Liitin 1 – taka
    2. Liitin 2 – keskimmäinen
    3. Liitin 3 – etu

  4. Kiinnitä punainen johto, jossa on merkintäBYPASS ENGAGE SWITCH 2 (ohituksen kytkentäkytkin 2) ohituskytkimen keskiliittimeen numero 2 (Kuva 17 ja Kuva 18).

  5. Kiinnitä harmaa johto, jossa on merkintä BYPASS ENGAGE SWITCH 1 (ohituksen kytkentäkytkin 1) ohituskytkimen takaliittimeen numero 1 (Kuva 17 ja Kuva 18).

    Important: Virheellinen kytkimen johdotus saattaa vaurioittaa hydraulijärjestelmää. Varmista, että johdot on asennettu oikein. Katso kohta Nelipyörävedon testaus.

    g273521

    Kuva 18

    1. Jousikuormitettu kytkimen takaosaan
    2. Vaihtokytkin
    3. Harmaa johto
    4. Punainen johto
    5. Etuliitin
    6. Keskimmäinen liitin
    7. Takaliitin

  6. Vie vaihtokytkin ja siihen liitetty johdinsarja keskikonsolin takaosaan (Kuva 19).

    g035968

    Kuva 19

    1. Vaihtokytkin
    2. Keskikonsolin takaosa

  7. Vedä vaihtokytkin/johdinsarja keskikonsolin läpi porattuun reikään asti (Kuva 20).

    g035969

    Kuva 20

    1. Keskikonsolin takaosa
    2. Vaihtokytkin

  8. Asenna vaihtokytkin 13 mm:n reikään konsolin alapuolelta. Tarkista kuusiolukkomutterin ja aluslaatan oikea asento kuvasta (Kuva 21).

    Note: Asenna kytkin niin, että jousikuormitus on koneen takaosaa kohti.Hävitä vaihtokytkimen kanssa toimitettu lukkolevy.

    g274109

    Kuva 21

    1. Kuusiolukkomutteri
    2. Aluslaatta (15/32 tuumaa)
    3. Kuusiolukkomutteri
    4. Vaihtokytkin

Johdinsarjan asennus koneeseen

Vain nelivedon kytkin

Vaiheeseen tarvittavat osat:

Johdinsarja1
Rele1
Itsekierteittävä ruuvi1

Important: Tämä toimenpide tarvitaan, jos koneeseen asennetaan nelivedon kytkin.

  1. Vie johdinsarja koneessa paikallaan olevaa johdinsarjaa pitkin ja rungossa istuimen takana olevaan aukkoon (Kuva 22).

    g205030

    Kuva 22

    Työkalulaatikon kuori poistettu selkeyden vuoksi.

    1. Sisäänmeno oikeanpuoleiseen työkalulaatikkoon
    2. Rungon aukko
    3. Uusi johdinsarja
    4. Paikallaan oleva johdinsarja
    5. Oikeanpuoleisen konsolin takaosa

  2. Kiinnitä uusi johdinsarja konsolissa paikallaan olevaan johdinsarjaan.

  3. Vie liittimen tulppa ja silmukkaliitin oikeanpuoleiseen työkalulaatikkoon (Kuva 23).

    g205036

    Kuva 23

    1. Sisäänmeno oikeanpuoleiseen työkalulaatikkoon
    2. Uusi johdinsarja
    3. Oikeanpuoleisen konsolin takaosa

  4. Kytke johdinsarjan liitin sulakerasiasta lähtevään lisävirtajohtoon kuvan mukaisesti (Kuva 24).

    Important: Varmista, että valittua lisävirtajohtoa ei liitetä uuteen sulakkeeseen, muutoin kytkin ei toimi. Varmista testaamalla virtapiiri yleismittarilla, että aiottu paikka ja johto vastaavat toisiaan.

    g205031

    Kuva 24

    1. Lisälaitteiden paikat
    2. Lisävirtajohto
    3. Uuden johdinsarjan liitin

  5. Kytke silmukkaliitin maadoitusliitäntään kuvan mukaisesti (Kuva 25).

    g205032

    Kuva 25

  6. Avaa istuimen lukitus. Katso koneen käyttöopas.

  7. Liitä rele releen asennuskannattimeen asennussarjan itsekierteittävällä ruuvilla kuvan mukaisesti (Kuva 26).

    g205033

    Kuva 26

    1. Istuintason pohja
    2. Rele

  8. Kytke releliitin releeseen kuvan mukaisesti (Kuva 27).

    g205034

    Kuva 27

    1. Rele
    2. Releliitin
    3. Alas virranjakolohkoon menevä johdinsarja

  9. Vie kaksi jäljellä olevaa johtoa, joita ei ole kiinnitetty suoraan releeseen, rungon alla paikallaan olevan johdinsarjan puoliväliin siten, että ne tulevat suoraan 3-tielohkon yläpuolelle (Kuva 28).

    g205054

    Kuva 28

    1. Alas virranjakolohkoon vievä johdinsarja
    2. Runkoa pitkin viety johdinsarja
    3. Johdinsarjan päät 3-tieventtiilin kohdalla
    4. 3-tieventtiilin sijainti rungon alaosan alla

  10. Irrota kela 3-tieventtiilistä (Kuva 29).

    g205037

    Kuva 29

    Näkymä alhaalta

    1. Paikallaan olevan johdinsarjan kela
    2. 3-tieventtiilin liitäntä
    3. 3-tieventtiili
    4. Koneen etuosa

  11. Kytke irrotettu tulppa uuden johdinsarjan vapaaseen liitäntään (Kuva 30).

    g205039

    Kuva 30

    Näkymä alhaalta

    1. Vapaa liitäntä
    2. Vanha tulppa

  12. Kytke uuden johdinsarjan kulmaliitin 3-tieventtiilin kelaan (Kuva 31).

    g205040

    Kuva 31

    Näkymä alhaalta

    1. Kulmaliitin
    2. 3-tieventtiilin kela
    3. 3-tieventtiili

  13. Vie jäljellä olevat vapaat johdinsarjan päät alas rungon alaosan ympäri ja liitä ne virranjakolohkon kahteen kelaan oikeanpuoleisen eturenkaan sisäpuolella (Kuva 28 ja Kuva 32).

    g205041

    Kuva 32

    Näkymä alhaalta

    1. Koneen oikea puoli
    2. Koneen etuosa

Asennuksen päättäminen

Asennuksen päättäminen (vain nelivedon kytkin)

  1. Kytke akun pluskaapeli akun plusnapaan. Lisätietoja on koneen käyttöoppaassa.

    Vaara

    Akun kaapeleiden virheellinen asennus voi vahingoittaa konetta ja kaapeleita sekä aiheuttaa kipinöitä. Kipinät voivat saada akun kaasut räjähtämään ja aiheuttaa siten henkilövahingon.

    • Irrota aina akun miinuskaapeli (musta) ennen pluskaapelin (punainen) irrottamista.

    • Kytke aina akun pluskaapeli (punainen) ennen miinuskaapelia (musta).

  2. Kytke akun miinuskaapeli akun miinusnapaan. Lisätietoja on koneen käyttöoppaassa.

  3. Sulje oikeanpuoleisen työkalulaatikon kansi ja asenna oikeanpuoleisen konsolin suojus (Kuva 1).

Tarkistus hydraulivuotojen varalta

Vaara

Paineella suihkuava hydraulineste voi läpäistä ihon ja aiheuttaa vammoja.

  • Varmista, että kaikki hydrauliletkut ja -putket ovat hyvässä kunnossa ja että kaikki hydrauliputkien liittimet ovat tiukalla, ennen kuin lisäät järjestelmän painetta.

  • Pidä keho ja kädet kaukana vuotavista rei’istä ja suuttimista, joista suihkuaa korkeapaineista hydraulinestettä.

  • Etsi hydraulinestevuotoja pahvin tai paperin avulla.

  • Poista paine varovasti hydraulijärjestelmästä, ennen kuin huollat järjestelmää.

  • Jos nestettä pääsee ihon alle, hakeudu välittömästi lääkäriin.

  1. Tarkista ja kiristä kaikki liittimet ja hydrauliliitännät.

  2. Varmista, että hydraulipumpun ohitusventtiili on käyttöasennossa. Katso koneen työntämistä ja hinaamista käsittelevät ohjeet käyttöoppaasta.

  3. Tarkista hydraulinesteen määrä ja lisää nestettä tarvittaessa. Lisätietoja on koneen käyttöoppaassa.

  4. Käynnistä kone ja anna hydraulijärjestelmän paineistua.

  5. Sammuta moottori ja tarkista hydrauliputket, -letkut ja -liittimet vuotojen varalta.

    Note: Korjaa mahdolliset vuotokohdat ennen koneen käyttöönottoa.

    Important: Tämä päättää asennuksen.

Nelipyörävedon testaus

  1. Aseta avain virtalukkoon, käännä avain KäYNNISSä-asentoon ja vapauta seisontajarru.

  2. Aja koneella eteenpäin ja paina nelivedon vaihtokytkin etuasentoon.

    Note: Jos sarja on asennettu oikein, voit kuulla solenoidien toimivan. Jos näin ei tapahdu, tarkista johdinsarjan kytkennät ja sulakkeen paikka.

  3. Tee jyrkkä käännös kytkin painettuna etuasentoon.

    Note: Jos sarja on asennettu oikein, tunnet nelivedon vaikutuksen. Jos näin ei tapahdu, tarkista johdinsarjan kytkennät ja sulakkeen paikka.

Käyttö

Käyttövihjeitä

Virranjakosarja jakaa vetovirtauksen etu- ja takapyörien välille. Tällöin sekä etu- että takarenkaan olisi sudittava, jotta kone menettäisi pidon.

Noudata seuraavia käyttöohjeita, kun koneeseen on asennettu virranjakosarja:

  • Virranjakosarjaa käytetään vain alhaisilla nopeuksilla. Järjestelmä ei salli sen käyttöä suurilla nopeuksilla.

  • Jos sekä etu- että takapyörä sutii, ohjausjarrujen käytöstä voi olla apua. Käytä sutivaa etupyörää vastaavaa jarrupoljinta, jolloin vetovoimaa siirtyy yhä pitävälle pyörälle.

Virranjakosarja jakaa vetovirtauksen tasaisesti etu- ja takanapamoottoreiden välille. Tällöin sekä etu- että takarenkaan olisi sudittava, jotta kone menettäisi pidon.

Note: Kun virranjakaja on aktiivinen, vetojärjestelmän suorituskyky on aggressiivisempaa, erityisesti koneen kääntyessä. Ole varovainen ja harjoittele käyttöä huomaamattomassa kohdassa, jotta ymmärrät koneen vetojärjestelmän toiminnan.

Kahdessa lisävarusteessa on hieman erilaiset käyttöominaisuudet:

  • Automaattinen virranjakaja: Virranjakaja on AINA aktiivinen, kun konetta ajetaan eteenpäin. Tähän ei kuulu elektroniikkaa tai kytkimiä.

  • Manuaalisesti aktivoitava virranjakaja: Käyttäjän ohjauspaneeliin on asennettu kytkin. Kun toimintoa ei ole aktivoitu manuaalisesti, veto toimii samalla tavoin kuin koneessa, jossa ei ole virranjakajaa. Käyttäjä voi kytkeä kytkimen tarvittaessa ja aktivoida virranjakajan, joka jakaa virtauksen tasaisesti etu- ja takavetomoottoreiden välille koneen ajaessa eteenpäin.

Note: Manuaalisesti aktivoitavaa lisävarustetta voi käyttää vain, kun kone on alemmalla nopeusalueella.Koneen ylemmän ja alemman nopeusalueen säätökytkimen on oltava alemmalla nopeusalueella, jotta virranjakaja aktivoituu.
