Trippelvalse

TriFlex®-trekkenhet i Greensmaster® 3300/3400-serien

Model No. 04722-Serial No. 403370001 and Up

Innledning

Dette produktet er i samsvar med alle relevante europeiske direktiver. Hvis du vil ha mer informasjon, kan du se sammenstillingserklæringen (DOI) på baksiden av denne publikasjonen.

Denne valsen er laget for å vedlikeholde gresset på greener og små fairwayer på golfbaner. Hvis du bruker dette produktet til andre formål enn det er beregnet på, kan du utsette deg selv eller andre for fare.

Les denne håndboken nøye, slik at du lærer å bruke og vedlikeholde produktet på riktig måte og unngår person- eller produktskade. Du har ansvar for å bruke produktet på en riktig og sikker måte.

Gå til www.Toro.com for produktsikkerhet og materialer til opplæring, og informasjon om tilbehør, hjelp til å finne en forhandler eller for å registrere produktet ditt.

Hvis maskinen må repareres eller du trenger originale Toro-deler eller mer informasjon, kan du kontakte en autorisert Toro-forhandler. Ha modell- og serienummer for hånden når du tar kontakt. Modell- og serienumre finner du på en plate bak på rammen. Skriv inn numrene i tilhørende felt.

Important: Med den mobile enheten skanner du QR-koden på serienummermerket for å få tilgang til garantien, deler og annen produktinformasjon.

g279029

Figur 1

  1. Plassering av modell- og serienummer

Denne brukerhåndboken identifiserer mulige farer, og markerer sikkerhetsbeskjeder gjennom sikkerhetsvarslingssymbolet (Figur 2) som varsler om en fare som kan føre til alvorlige skader eller dødsfall hvis du ikke følger de anbefalte forholdsreglene.

g000502

Figur 2

Sikkerhetsvarselssymbol

I tillegg brukes to ord for å utheve informasjon. Viktig gjør oppmerksom på spesiell mekanisk informasjon og Obs henviser til generell informasjon som er verdt å huske.

Sikkerhet

Generell sikkerhet

Dette produktet kan amputere hender og føtter. Følg alltid alle sikkerhetsinstruksjoner for å unngå alvorlige skader.

  • Les og forstå innholdet i denne brukerhåndboken før du starter motoren.

  • Hold hender og føtter borte fra roterende deler på maskinen.

  • Bruk aldri maskinen uten at alle verneplater og andre sikkerhetsanordninger sitter på plass og fungerer.

  • Hold tilskuere og kjæledyr borte fra maskinen.

  • Hold barn borte fra arbeidsområdet. Utstyret er ikke tillatt for barn.

  • Hvis brukeren skal gå fra maskinen, uansett grunn, skal maskinen parkeres på et jevnt underlag, klippeenhetene senkes, drivverket kobles ut, parkeringsbremsen kobles inn (hvis utstyrt med dette), motoren stoppes og nøkkelen tas ut.

Feilaktig bruk og vedlikehold av maskinen kan føre til personskade. For å redusere muligheten for skader bør du følge disse sikkerhetsinstruksjonene og alltid være oppmerksom på sikkerhetsalarmsymbolet (Graphic) som betyr Forsiktig, Advarsel eller Fare – personsikkerhetsinstruks. Hvis ikke disse instruksjonene tas hensyn til, kan det føre til alvorlige personskader eller dødsfall.

Valsesikkerhet

  • Denne valsen er kun en del av en maskin når den er montert på en trekkenhet. Les trekkenhetens brukerhåndbok nøye for fullstendige instruksjoner om trygg bruk av maskinen.

  • Stopp maskinen, ta nøkkelen ut av tenningen og vent til alle bevegelige deler har stanset før du undersøker tilbehøret, hvis du har truffet gjenstander eller hvis maskinen begynner å vibrere unormalt. Foreta alle nødvendige reparasjoner før du gjenopptar bruk.

  • Hold alle delene i god stand, og sørg for at de er godt festet. Skift ut slitte eller skadde merker.

  • Bruk kun tilleggsutstyr, tilbehør og reservedeler som er godkjente av Toro.

Montering

Montere trippelvalsenhetene

  1. Parker maskinen på en jevn overflate, slå av motoren, sett på parkeringsbremsen, og ta ut nøkkelen.

  2. Sett trippelvalseenheten under hjulopphengsarmen.

  3. Åpne låsene på hjulopphengsarmbøylen slik at de peker opp (Figur 3), og trykk hjulopphengsarmen ned så bøylen ligger over trippelvalseenhetens bøyle (Figur 4).

    g018311

    Figur 3

    1. Lås – lukket stilling
    2. Hjulopphengsarmbøyle
    3. Lås – åpen stilling
    g018312

    Figur 4

    1. Hjulopphengsarmbøyle
    2. Bøyle for trippelvalseenhet

  4. Skyv låsene ned og rundt trippelvalseenhetsbøylen og lås dem slik at de sitter på plass (Figur 3).

    Note: Du hører og føler et "klikk" når låsene låses på plass.

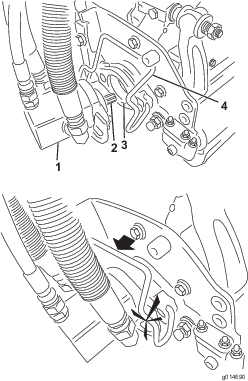

  5. Sett motoren inn på trippelvalseenhetens venstre side (fra brukerens synspunkt), og dra motorholdebøylen på trippelvalseenheten mot motoren til du hører et "klikk" på begge sider av den (Figur 5).

    g014690

    Figur 5

    1. Motor
    2. Kileaksel
    3. Hulrom
    4. Holdebøyle for motor

Fjerne trippelvalsenhetene

  1. Parker maskinen på en ren og jevn flate, senk trippelvalsenhetene ned på bakken til hjulopphengets hydraulikk er fullstendig utstrakt, slå av motoren, sett på parkeringsbremsen og ta ut nøkkelen fra tenningsbryteren.

  2. Skyv motorholdebøylen ut av sporene på motoren mot trippelvalseenheten, og fjern motoren.

    g014605

    Figur 6

    1. Motor
    2. Holdebøyle for motor

  3. Flytt motoren til lagringsplassen foran på hjulopphengsarmen.

    Note: Ikke hev hjulopphenget til transportstilling når spolemotorene er i holderne på maskinens ramme. Dette kan føre til skade på motorer eller slanger. Fest trippelvalseenhetene til hjulopphengsarmene med kabelfester hvis du må flytte trekkenheten uten å ha installert trippelvalseenhetene først.

  4. Åpne låsene på hjulopphengsarmbøylen til trippelvalseenheten du skal fjerne.

  5. Koble låsene fra trippelvalseenhetsbøylen.

  6. Rull trippelvalseenheten ut fra under hjulopphengsarmen..

  7. Gjenta trinn 2 til og med 6 for de andre trippelvalseenhetene etter behov.

Legge på vekt bak

Deler som er nødvendige for dette trinnet:

Vektsett, 119-7129 (kjøpes separat)1

Denne maskinen overholder ANSI-standard B71.4-2017 og EN ISO-standard 5395 ved montering av vektsettet, delenr. 119-7129.

Bruk

Montere elektriske motvekter

Note: Hvis trippelvalsen er montert på Greensmower-modell 04530 eller 04540, må du bruke en ekstra hybridmotvekt.

  1. Fjern og kast motvektsboltene.

  2. Monter to bolter (5/16-18 x 2¾ tomme) som vist i Figur 7.

    Note: Disse boltene er ikke inkludert i dette settet. Bestill Toro delenr. 322-33.

  3. Monter fire avstandsstykker (⅛ tomme) per bolt mellom motvekten og sideplaten for trippelvalsen (Figur 7).

    Note: Disse avstandsstykkene er ikke inkludert i dette settet. Bestill Toro delenr. 63-8410.

  4. Monter den hybride ekstravekten som følger med trekkenheten, med de medfølgende boltene.

g254873

Figur 7

  1. Hodeskruer
  2. Skiver

Opplæringsperiode

Før valsing av greener, finn et tomt område for å øve på start, stopp, heving, senking og valsing med trippelvalsen.

Brukstips

Kjør i rette linjer når du valser. Ikke snu når trippelvalsene er på bakken.

Når du kommer til enden av greenen, må du heve trippelvalsene før du snur eller starter. Du må heve trippelvalsene helt før du svinger. Undersøk greenen for å avgjøre om det er noen hindringer som vil bli skadet eller vil skade valsene, som f.eks. vannsprederhoder eller andre gjenstander som stikker ut.

Vedlikehold

Klargjøring til vedlikehold

Før du starter en vedlikeholdsprosedyre, gjør du følgende:

  1. Parker maskinen på en jevn flate.

  2. Senk valseenhetene helt ned til bakken, slik at hydraulikken for suspensjon er fullstendig utstrakt.

  3. Sett på parkeringsbremsen, slå av motoren, og ta ut nøkkelen.

Smøre trippelvalsene

Smør de to smøreniplene (Figur 8) på hver trippelvalseenhet etter hver 15. driftstime med et nr. 2 litiumbasert smørefett. En manuell fettsprøyte anbefales for best mulig resultat.

  1. Tørk av alle smøreniplene med en ren fille.

  2. Smør aksellagrene til trippelvalsen helt til du kjenner trykk (Figur 8).

    g018317

    Figur 8

  3. Tørk vekk overflødig fett.
