Kit diviseur de débit

Tondeuse rotative Groundsmaster® 4500-D ou 4700-D

Model No. 31529-Serial No. and Up

Ce produit est conforme à toutes les directives européennes pertinentes. Pour plus de renseignements, reportez-vous à la Déclaration d'incorporation (DOI) à la fin de ce document.

Sécurité

Autocollants de sécurité et d'instruction

Graphic

Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.
decal132-6104

132-6104

  1. Verrouillage 4RM
  2. Déverrouillage 4RM
decal132-6185

132-6185

  1. Verrouillage 4RM (10 A)

Montage

Important: Ce kit est uniquement destiné aux modèles Groundsmaster 30885, 30887, 30893, 30893TE, 30899 et 30899TE à partir du numéro de série 40000000.

Note: Les procédures de montage de ce kit exigent de travailler sous la machine.

Préparation de la machine

Note: Vous pouvez utiliser un pont élévateur pour faciliter l'accès sous la machine.

Important: Obturez les flexibles hydrauliques, les tubes ou les orifices des composants pour éviter toute contamination du système.

  1. Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement et vérifiez que la pédale de déplacement est en position neutre.

  2. Vérifiez que le bouton de commande de la PDF est à la position DéSENGAGéE.

  3. Coupez le moteur, enlevez la clé de contact et laissez refroidir la machine.

    Prudence

    Si vous laissez la clé dans le commutateur d'allumage, quelqu'un pourrait mettre le moteur en marche et vous blesser gravement, ainsi que les personnes à proximité.

    Avant tout entretien, retirez la clé du commutateur d'allumage.

  4. Purgez la pression du système hydraulique en tournant la vanne de dérivation de la pompe hydraulique ; voir les instructions de poussée ou de remorquage de la machine dans le Manuel de l'utilisateur.

  5. Si vous ne montez pas l'interrupteur 4RM, passez directement à l'opération Débranchement des conduites hydrauliques. Si vous montez l'interrupteur 4RM, poursuivez cette procédure.

  6. Ouvrez le couvercle de la boîte à outils droite, débranchez le câble négatif de la borne de la batterie ; voir le manuel de l'utilisateur de votre machine.

    Attention

    S'ils sont mal acheminés, les câbles de la batterie peuvent subir des dommages ou endommager la machine et produire des étincelles. Les étincelles peuvent provoquer l'explosion des gaz de la batterie et vous blesser.

    • Débranchez toujours le câble négatif (noir) de la batterie avant le câble positif (rouge).

    • Connectez toujours le câble positif (rouge) de la batterie avant le câble négatif (noir).

  7. Débranchez le câble positif de la batterie ; voir le Manuel de l'utilisateur de la machine.

  8. Déposez le couvercle de la console droite, comme montré à la Figure 1.

    g204998

    Figure 1

    1. Couvercle de boîte à outils droite
    2. Couvercle de la console droite

Débranchement des conduites hydrauliques

Débranchement du flexible de pression

  1. Placez un bac de vidange sous l'extrémité avant du flexible de pression (Figure 2).

    g021275

    Figure 2

    Vue inférieuremontrée

    1. Moteur de traction
    2. Raccord en T
    3. Tube de diviseur
    4. Flexible de pression
    5. Tube de filtre hydraulique
    6. Collecteur de traction arrière
    7. Tube transversal (collecteur de traction arrière)
    8. Pompe hydraulique
    9. Tube de traction arrière
    10. Collier
    11. Support de tube
    12. Vers l'avant

  2. Débranchez l'extrémité avant du tube de pression du raccord dans le tube de diviseur, et laissez couler le liquide hydraulique du flexible et du tube (Figure 2).

    g021282

    Figure 3

    Vue latéralemontrée

    1. Boulons
    2. Support de châssis
    3. Tube de diviseur
    4. Écrou
    5. Collier
    6. Support de tube
    7. Flexible de pression
    8. Vers le haut
    9. Vers l'avant

  3. Débranchez l'extrémité arrière du flexible de pression du raccord dans la pompe hydraulique, et enlevez le flexible de pression (Figure 2 et Figure 3).

  4. Obturez temporairement la pompe et le tube de diviseur.

    Note: Mettez au rebut le flexible de pression.

Dépose du tube transversal

  1. Placez un bac de vidange sous le collecteur de traction arrière.

  2. Retirez l'écrou-raccord pour le tube transversal du raccord du collecteur de traction arrière (Figure 2).

  3. Retirez l'écrou-raccord pour le tube filtrant du raccord du tube transversal et déposez le tube transversal (Figure 2).

    Important: Conservez le tube du filtre pour la pose sous Pose du tube filtrant et du tube de diviseur.

    Note: Mettez au rebut le tube transversal.

  4. Obturez temporairement le raccord du collecteur de traction arrière.

Dépose du support et du collier de tube

  1. Retirez le boulon et l'écrou qui fixent le tube de diviseur au support de tube, et retirez le collier (Figure 3).

  2. Retirez les 2 boulons et les 2 écrous qui fixent le support de tube au support de châssis (Figure 3).

    Note: Mettez au rebut le support de tube, le collier et les fixations.

Dépose du tube de diviseur

  1. Retirez l'écrou-raccord du tube de traction arrière sur le raccord du tube de diviseur.

  2. Retirez l'écrou-raccord du tube de diviseur sur le raccord en T du moteur de traction avant gauche, et déposez le tube de la machine (Figure 2).

    Note: Mettez au rebut le tube de diviseur.

  3. Si vous montez l'interrupteur 4RM, poursuivez cette procédure. Si vous ne montez pas l'interrupteur 4RM, passez directement à l'opération Pose des composants hydrauliques.

Débranchement du flexible du réservoir

Important: Cette procédure est nécessaire si vous montez l'interrupteur 4RM.

  1. Placez un bac de vidange sous l'extrémité droite avant du flexible du réservoir.

  2. Débranchez l'extrémité avant du flexible du raccord du réservoir hydraulique, bouchez le raccord sur le réservoir et faites couler le liquide hydraulique par le flexible.

    g205311

    Figure 4

    Vue inférieure

    1. Raccord du réservoir hydraulique
    2. Flexible de réservoir
    3. Raccord de traversée

  3. Débranchez l'extrémité coudée arrière du flexible du réservoir du raccord de traversée et enlevez le flexible.

  4. Obturez temporairement le raccord de traversée.

    Note: Mettez au rebut le flexible de réservoir existant.

Montage des bobines sur le collecteur du diviseur de débit

Interrupteur 4RM seulement

Pièces nécessaires pour cette opération:

Obturateur1
Vanne2
Bobine (12 V)2
Écrou de bobine2

Important: Le collecteur est pré-assemblé en prévision de l'utilisation sans l'interrupteur ; cette procédure est nécessaire si vous montez l'interrupteur 4RM.

  1. Déposez les 2 vannes existantes des orifices CV1 et CV2 du collecteur.

  2. Montez les pièces adéquates sur le collecteur du diviseur de débit comme montré à la Figure 5.

    g230515

    Figure 5

    1. Écrou de bobine
    2. Bobine (12 V)
    3. Vanne
    4. Orifice existant (retiré)
    5. Obturateur
    6. Nouvel orifice

  3. Serrez les écrous de bobines à un couple de 6,8 à 9,5 N·m.

  4. Serrez les vannes à 34 N·m.

  5. Reposez l'obturateur sur le nouvel orifice.

    Note: Vous pouvez vous débarrasser des orifices et des vannes déposés.

Pose des composants hydrauliques

Pièces nécessaires pour cette opération:

Collecteur de diviseur de débit1
Flexible de pression1
Tube de collecteur 1
Tube de moteur de traction1
Tube de diviseur1
Flexible de réservoir1
Boulon2
Écrou à embase2

Montage du collecteur du diviseur de débit

  1. Alignez les trous du collecteur du diviseur de débit et ceux du support de châssis.

    Note: Vérifiez que le raccord à 45 degrés est orienté vers le bas et l'arrière de la machine.

    g312771

    Figure 6

    Vue de dessous

    1. Roue avant droite
    2. Écrous à embase
    3. Support de châssis
    4. Bobines (avec interrupteur 4RM seulement)
    5. Collecteur de diviseur de débit
    6. Boulons

  2. Fixez le collecteur de diviseur de débit au support de châssis à l'aide de 2 boulons et de 2 écrous à embase. Serrez les boulons à un couple de 37 à 45 N·m.

Montage du tube de traction arrière et du flexible de pression

  1. Alignez l'écrou-raccord avant du tube de traction arrière et le raccord coudé du collecteur du diviseur de débit (Figure 7 et Figure 8).

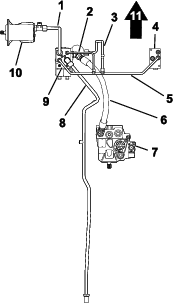

    g205002

    Figure 7

    1. Tube de moteur de traction
    2. Tube de diviseur
    3. Tube de filtre hydraulique
    4. Collecteur de traction arrière
    5. Tube transversal de collecteur
    6. Flexible de pression
    7. Pompe hydraulique
    8. Tube de traction arrière
    9. Collecteur de diviseur de débit
    10. Moteur de traction
    11. Vers l'avant

  2. Vissez l'écrou-raccord avant sur le raccord coudé et serrez l'écrou à un couple de 51 à 63 N·m.

    g312772

    Figure 8

    1. Collecteur de diviseur de débit
    2. Flexible de pression (raccord de diviseur)
    3. Tube de traction arrière (raccord avant)
    4. Flexible de pression (raccord de pompe)
    5. Pompe hydraulique
    6. Vers l'avant

  3. Retirez l'obturateur temporaire de la pompe hydraulique.

  4. Vissez une extrémité droite du flexible de pression sur le raccord de la pompe hydraulique (Figure 8).

  5. Retirez l'obturateur temporaire du collecteur du diviseur de débit.

  6. Vissez l'autre extrémité droite du flexible de pression sur le raccord latéral du collecteur du diviseur de débit (Figure 8).

  7. Serrez les raccords à un couple de 150 à 184 N·m.

Repose du tube transversal

  1. Retirez l'obturateur du raccord de collecteur de traction arrière que vous avez mis en place précédemment.

  2. Alignez les écrous-raccords du tube de collecteur transversal et les raccords du collecteur de traction arrière et du collecteur du diviseur de débit (Figure 9).

    g312773

    Figure 9

    1. Collecteur de traction arrière
    2. Tube transversal de collecteur (raccord de collecteur de traction arrière)
    3. Tube transversal de collecteur (raccord de diviseur)
    4. Collecteur de diviseur de débit
    5. Vers l'avant

  3. Vissez les écrous-raccords sur les raccords du collecteur du diviseur de débit et du collecteur de traction arrière, et serrez les écrous à un couple de 51 à 63 N·m.

Pose du tube filtrant et du tube de diviseur

  1. Préparez le tube du filtre hydraulique conservé à la section Dépose du tube transversal. Alignez l'écrou-raccord du tube de filtre hydraulique sur le raccord du tube transversal de collecteur, comme montré à la Figure 10.

    g312774

    Figure 10

    1. Tube de diviseur (raccord de diviseur de débit)
    2. Tube de filtre hydraulique (raccord de base de filtre)
    3. Collecteur de diviseur de débit
    4. Tube transversal de collecteur
    5. Tube de diviseur (raccord de tube transversal de collecteur)
    6. Tube de filtre hydraulique (raccord de tube transversal de collecteur)
    7. Vers l'avant

  2. Vissez l'écrou-raccord du tube de filtre hydraulique sur le raccord du tube transversal de collecteur, et serrez l'écrou à un couple de 51 à 63 N·m.

  3. Alignez les écrous-raccords du tube de diviseur sur les raccords du tube transversal du collecteur et du collecteur du diviseur de débit (Figure 10).

  4. Vissez les écrous-raccords du tube de diviseur sur les raccords du tube transversal du collecteur et du collecteur du diviseur de débit, et serrez les écrous à un couple de 37 à 45 N·m.

Pose du tube de moteur de traction

  1. Alignez les écrous-raccords du tube de moteur de traction sur les raccords du moteur de traction et du collecteur du diviseur de débit (Figure 11).

    g312775

    Figure 11

    1. Moteur de traction
    2. Raccord en T
    3. Tube de moteur de traction (raccord de moteur de traction)
    4. Tube de moteur de traction (raccord de diviseur de débit)
    5. Collecteur de diviseur de débit
    6. Vers l'avant

  2. Vissez les écrous-raccords du tube de moteur de traction sur les raccords du moteur de traction et du collecteur du diviseur de débit, et serrez les écrous à un couple de 116 à 142 N·m.

Montage du flexible du réservoir

Important: Cette procédure est nécessaire si vous montez l'interrupteur 4RM.

  1. Enlevez l'obturateur temporaire du raccord de traversée et vissez l'extrémité coudée du flexible de réservoir sur le raccord de traversée.

    g312776

    Figure 12

    Vue inférieure

    1. Raccord de réservoir hydraulique
    2. Flexible de réservoir
    3. Raccord de traversée

    Note: Veillez à faire de la place pour les bobines en tournant l'extrémité coudée et le flexible vers l'extérieur et le côté droit de la machine, perpendiculairement au cadre.

  2. Enlevez l'obturateur temporaire du raccord sur le réservoir hydraulique et vissez l'extrémité droite du flexible de réservoir sur le raccord.

  3. Serrez l'extrémité droite avant reliée au raccord de réservoir à un couple de 50 à 64 N·m.

  4. Serrez l'extrémité coudée reliée au raccord de traversée à un couple de 81 à 100 N·m.

Mise en place du fusible

Interrupteur 4RM seulement

Pièces nécessaires pour cette opération:

Fusible (10 A)1
Autocollant des fusibles1

Important: Cette procédure est nécessaire si vous montez l'interrupteur 4RM.

  1. Si votre machine est plus ancienne, installez le fusible dans l'emplacement C4 du porte-fusibles (Figure 13).

    Note: Si un autre fusible occupe déjà l'emplacement C4, ou si votre machine est un modèle plus récent, placez le fusible dans un emplacement auxiliaire libre.

    g205019

    Figure 13

    1. Emplacement C4
    2. Fusible
    3. Emplacement auxiliaire

    Important: Notez l'emplacement de fusible qui correspond au fil d'alimentation auxiliaire. L'interrupteur ne fonctionnera pas s'il est connecté à un fil sans fusible.

  2. Apposez l'autocollant du fusible sur le panneau correspondant de l'autocollant d'agencement des fusibles situé à l'intérieur du couvercle de la boîte à outils.

    g206710

    Figure 14

    Autocollant des fusibles à l'emplacement C4(modèles précédents)

    1. Emplacement C5 auxiliaire
    2. Emplacement C4 auxiliaire avec autocollant
    g312777

    Figure 15

    Autocollant des fusibles à l'emplacement C3 (nouveaux modèles)

    1. Emplacement C3 auxiliaire

Montage de l'interrupteur

Pièces nécessaires pour cette opération:

Interrupteur à bascule1
Faisceau de l'interrupteur1
Autocollant de fonctionnement 4RM1
Faisceau de relais1
Relais1
Vis autotaraudeuse1

  1. Percez un trou de 13 mm dans la console centrale ; voir la Figure 16 pour connaître la bonne orientation.

    Important: Veillez à ne toucher aucun des composants ou câbles situés sous la console avec le foret.

    g034547

    Figure 16

    1. 13 mm de diamètre
    2. 13 mm du centre du trou au bord droit du sélecteur de gamme
    3. 25 mm

  2. Placez l'autocollant de fonctionnement 4RM au-dessus du trou que vous avez percé (Figure 17).

    g205310

    Figure 17

  3. Identifiez l'emplacement des bornes de l'interrupteur, les étiquettes du faisceau de câblage et les couleurs du faisceau de câblage (Figure 18).

    Les bornes de l'interrupteur sont identifiées par les chiffres frappés au fond de l'interrupteur.

    Note: L'interrupteur est rappelé par ressort à l'arrière (Figure 19). L'interrupteur est normalement ouvert entre les bornes 1 et 2 (Figure 18).

    g273505

    Figure 18

    Orientation de l'interrupteur en place

    1. Borne 1 – arrière
    2. Borne 2 – centre
    3. Borne 3 – avant

  4. Reliez le câble rouge étiquetéBYPASS ENGAGE SWITCH 2 du faisceau de l'interrupteur à la borne numéro 2 centrale de l'interrupteur de neutralisation (Figure 18 et Figure 19).

  5. Fixez le fil gris étiqueté BYPASS ENGAGE SWITCH 1 du faisceau de l'interrupteur sur la borne numéro 1 arrière de l'interrupteur de neutralisation (Figure 18 et Figure 19).

    Important: Le système hydraulique sera endommagé si l'interrupteur n'est pas connecté correctement. Vérifiez que les câbles sont connectés correctement ; voir Essai de la transmission intégrale (4RM).

    g273521

    Figure 19

    1. Rappel par ressort à l'arrière de l'interrupteur
    2. Interrupteur à bascule
    3. Fil gris
    4. Fil rouge
    5. Borne avant
    6. Borne centrale
    7. Borne arrière

  6. Retirez les 2 vis qui fixent le panneau latéral sur la console et faites passer l'interrupteur à bascule, qui est au bout du faisceau connecté, dans la console centrale (Figure 20).

    g312350

    Figure 20

    1. Faites passer l'interrupteur à bascule dans le trou percé dans la console centrale.

  7. Tirez l'interrupteur à bascule et le faisceau à travers la console centrale jusqu'au trou percé (Figure 21).

    g312351

    Figure 21

    Certaines pièces ne sont pas représentées pour plus de clarté.

    1. Installez l'interrupteur à bascule dans le trou percé dans la console centrale.

  8. Insérez l'interrupteur à bascule dans le trou de 13 mm par le fond de la console ; voir la Figure 22 pour l'orientation correcte du contre-écrou hexagonal et de la rondelle.

    Note: Montez l'interrupteur rappelé par ressort vers l'arrière de la machine.Mettez au rebut la rondelle à languette fournie avec l'interrupteur à bascule.

    g274109

    Figure 22

    1. Contre-écrou hexagonal
    2. Rondelle (15/32")
    3. Contre-écrou hexagonal
    4. Interrupteur à bascule

  9. Connectez l'interrupteur à bascule au faisceau de la machine, comme montré à la Figure 23.

    g312362

    Figure 23

    Certaines pièces ne sont pas représentées pour plus de clarté.

  10. Connectez le relais et son faisceau au faisceau de la machine, comme montré à la Figure 24.

    g312363

    Figure 24

    1. Connecteur de relais du faisceau de la machine
    2. Faisceau de relais
    3. Connecteur de relais
    4. Relais
    5. Vis autotaraudeuse et support de relais

  11. Fixez le relais sur le cadre de la console à l'aide des vis autotaraudeuses fournies.

Installation du faisceau de solénoïde sur la machine

Interrupteur 4RM seulement

Pièces nécessaires pour cette opération:

Faisceau de solénoïde1

Important: Cette procédure est nécessaire si vous montez l'interrupteur 4RM.

  1. Déverrouillez le siège ; voir le manuel de l'utilisateur de votre machine.

  2. Branchez le connecteur libre du faisceau de solénoïde sur le connecteur du faisceau de la machine sous le siège (Figure 25).

    g312380

    Figure 25

    1. Connecteur du faisceau de solénoïde
    2. Connecteur du faisceau de la machine
    3. Acheminez les connecteurs de solénoïde sous le cadre, vers le collecteur du diviseur de débit.

  3. Faites passer les extrémités encore libres du faisceau autour du cadre inférieur, et reliez-les aux 2 bobines sur le collecteur du diviseur de débit, juste à l'intérieur de la roue avant droite (Figure 26).

    g205041

    Figure 26

    Vue inférieure

    1. Côté droit de la machine
    2. Avant de la machine

  4. Déverrouillez le siège ; voir le Manuel de l'utilisateur de la machine.

Dernières opérations d'installation

Dernières opérations d'installation (interrupteur 4RM seulement)

  1. Branchez le câble positif de la batterie à la borne positive de la batterie ; voir le Manuel de l'utilisateur de la machine.

    Attention

    S'ils sont mal acheminés, les câbles de la batterie peuvent subir des dommages ou endommager la machine et produire des étincelles. Les étincelles peuvent provoquer l'explosion des gaz de la batterie et vous blesser.

    • Débranchez toujours le câble négatif (noir) de la batterie avant le câble positif (rouge).

    • Connectez toujours le câble positif (rouge) de la batterie avant le câble négatif (noir).

  2. Branchez le câble négatif de la batterie à la borne négative de la batterie ; voir le Manuel de l'utilisateur de la machine.

  3. Refermez le couvercle de la boîte à outils droite et reposez le couvercle de la console droite (Figure 1).

Recherche de fuites hydrauliques

Attention

Les fuites de liquide hydraulique sous pression peuvent transpercer la peau et causer des blessures graves.

  • Vérifiez l'état des flexibles et conduites hydrauliques, ainsi que le serrage de tous les raccords et branchements avant de mettre le système hydraulique sous pression.

  • N'approchez pas les mains ou autres parties du corps des fuites en trou d'épingle ou des gicleurs d'où sort du liquide hydraulique sous haute pression.

  • Utilisez un morceau de papier ou de carton pour détecter les fuites.

  • Évacuez avec précaution toute la pression du système hydraulique avant toute intervention sur le système.

  • Consultez immédiatement un médecin si du liquide est injecté sous la peau.

  1. Contrôlez et resserrez tous les raccords et raccordements hydrauliques

  2. Vérifiez que la vanne de dérivation de la pompe hydraulique est en position de fonctionnement ; voir les instructions de poussée ou de remorquage de la machine dans le Manuel de l'utilisateur.

  3. Vérifiez le niveau de liquide hydraulique et faites l'appoint au besoin ; voir le Manuel de l'utilisateur de la machine.

  4. Démarrez le moteur et attendez que le système hydraulique soit sous pression.

  5. Coupez le moteur et vérifiez l'étanchéité des tubes, flexibles et raccords hydrauliques.

    Note: Réparez toutes les fuites avant d'utiliser la machine.

    Important: L'installation est maintenant terminée.

Essai de la transmission intégrale (4RM)

  1. Mettez la clé dans le commutateur d'allumage et tournez-la à la position CONTACT, puis desserrez le frein de stationnement.

  2. Conduisez la machine en marche avant et poussez l'interrupteur à bascule 4RM vers l'avant.

    Note: Si le kit est installé correctement, vous devriez entendre les solénoïdes se déplacer. Si ce n'est pas le cas, contrôlez les connexions du faisceau de câblage et la position du fusible.

  3. Prenez un virage serré tout en laissant l'interrupteur basculé vers l'avant.

    Note: Si le kit est installé correctement, vous devriez sentir la transmission intégrale (4RM). Si ce n'est pas le cas, contrôlez les connexions du faisceau de câblage et la position du fusible.

Utilisation

Conseils d'utilisation

Le kit diviseur de débit répartit le débit entre les roues avant et arrière. Pour que la machine perde de sa motricité, il faudrait qu'une roue avant et une roue arrière patinent en même temps.

Utilisez les informations suivantes pour obtenir des performances optimales de la machine lorsque le kit diviseur de débit est monté :

  • Le kit diviseur de débit ne s'utilise que dans la gamme basse. Le système ne lui permet pas de fonctionner dans la gamme haute.

  • Si une roue avant et une roue arrière patinent en même temps, il peut être utile d'utiliser les freins de direction. Enfoncez la pédale de frein correspondant à la roue avant qui patine pour transférer le couple à la roue qui reste motrice.

Ce kit diviseur de débit répartit uniformément le débit entre les moteurs des roues avant et arrière. Ainsi, pour que la machine perde de sa motricité, il faudrait qu'une roue avant et une roue arrière patinent en même temps.

Note: Lorsque le diviseur de débit est actif, le système de déplacement se comporte de manière plus agressive, notamment dans les virages. Restez prudent(e) et entraînez-vous à utiliser la machine dans un endroit peu visible pour bien en comprendre le comportement.

Les 2 installations optionnelles ont des caractéristiques de fonctionnement légèrement différentes :

  • Option diviseur de débit automatique : le diviseur de débit est TOUJOURS actif quand la machine roule en marche avant. Aucun composant électronique ou interrupteur n'intervient.

  • Option diviseur de débit à activation manuelle : un interrupteur est monté sur le panneau de commande de la machine. Lorsque le diviseur n'est pas activé manuellement, la machine en déplacement se comporte comme une machine sans diviseur de débit. L'utilisateur peut actionner l'interrupteur quand il le souhaite pour activer le diviseur de débit, ce qui a pour effet de répartir le débit de manière uniforme entre les moteurs des roues avant et arrière pendant que la machine roule en marche avant.

Note: L'option à activation manuelle est seulement disponible quand la gamme basse est sélectionnée.Le sélecteur de gamme de la machine doit être à la position gamme basse, ou à la position HI/LO AUTO, et le plateau être baissé pour que le diviseur de débit soit activé.
