Giới thiệu

Đây là dao xoắn được thiết kế để các nhà vận hành chuyên nghiệp sử dụng trong các ứng dụng thương mại. Dao được thiết kế để cắt cỏ ở những bãi cỏ được bảo dưỡng tốt trong sân gôn, công viên, sân thể thao và trên các khu đất thương mại. Việc sử dụng sản phẩm này cho các mục đích khác với mục đích sử dụng ban đầu có thể gây nguy hiểm cho bạn và những người xung quanh.

Hãy đọc kỹ thông tin này để hiểu cách vận hành và bảo trì sản phẩm của bạn đúng cách cũng như để tránh gây chấn thương và hư hỏng sản phẩm. Bạn là người chịu trách nhiệm vận hành sản phẩm đúng cách và an toàn.

Hãy truy cập www.Toro.com để xem các tài liệu hướng dẫn về an toàn và vận hành sản phẩm, thông tin về phụ kiện, trợ giúp tìm đại lý hoặc đăng ký sản phẩm của bạn.

Bất cứ khi nào bạn cần dịch vụ, phụ tùng Toro chính hãng hoặc thông tin bổ sung, vui lòng chuẩn bị sẵn mẫu máy, số sê-ri của sản phẩm và liên hệ với Đại lý dịch vụ được ủy quyền hoặc Dịch vụ Khách hàng của Toro. Hình 1 xác định vị trí ghi thông tin về mẫu máy và số sê-ri trên sản phẩm. Hãy viết các số vào khoảng trống cho sẵn.

Important: Bạn có thể quét mã QR trên tấm biển số sê-ri (nếu được trang bị) để truy cập thông tin về bảo hành, phụ tùng và các sản phẩm khác bằng thiết bị di động của bạn.

g280515

Hướng dẫn sử dụng này xác định các nguy cơ tiềm ẩn và có chứa các thông báo an toàn được xác định bằng ký hiệu cảnh báo an toàn (Hình 2), báo hiệu nguy cơ có thể gây thương tích nghiêm trọng hoặc gây tử vong nếu bạn không tuân theo các biện pháp phòng ngừa được khuyến cáo.

g000502

Hướng dẫn sử dụng này sử dụng 2 từ để nêu bật thông tin. Các chú ý quan trọng về thông tin cơ học đặc biệt và Lưu ý đều nhấn mạnh thông tin chung mà bạn cần đặc biệt lưu tâm.

Sản phẩm này tuân thủ tất cả các chỉ thị liên quan của Châu Âu. Để biết thông tin chi tiết, vui lòng xem Tuyên bố Thành lập (DOI) ở phía sau hướng dẫn sử dụng này.

An toàn

Máy được thiết kế theo tiêu chuẩn EN ISO 5395 và ANSI B71.4-2017.

Thông tin tổng quát an toàn

Sản phẩm này có thể cắt cụt tay và chân. Vui lòng luôn tuân thủ tất cả các hướng dẫn an toàn để tránh gây thương tích cá nhân nghiêm trọng.

  • Đọc và hiểu nội dung của Hướng dẫn Vận hành này trước khi khởi động máy.

  • Bạn cần tập trung cao độ khi vận hành máy. Tránh bị phân tâm vào bất kỳ hoạt động nào khác; nếu không, bạn có thể gây chấn thương cho bản thân hoặc gây thiệt hại về tài sản.

  • Không để tay hoặc chân của bạn gần các bộ phận đang chuyển động của máy.

  • Không vận hành máy khi tất cả các bộ phận bảo vệ và các thiết bị bảo vệ an toàn khác không ở đúng vị trí và không hoạt động bình thường trên máy.

  • Tránh xa các lỗ xả.

  • Không để những người xung quanh và trẻ em lại gần khu vực vận hành. Tuyệt đối không để trẻ em vận hành máy.

  • Trước khi bạn rời khỏi vị trí của người vận hành, hãy thực hiện các bước sau:

    • Đỗ máy trên bề mặt bằng phẳng.

    • Hạ (các) dao xoắn.

    • Tắt các bộ phận truyền động.

    • Gài phanh tay (nếu được trang bị).

    • Tắt động cơ và rút chìa khóa.

    • Chờ cho tất cả chuyển động dừng lại.

Việc sử dụng hoặc bảo trì máy không đúng cách có thể dẫn đến thương tích. Để giảm nguy cơ chấn thương, hãy tuân thủ hướng dẫn an toàn này và luôn chú ý đến ký hiệu cảnh báo an toàn Graphic, cụ thể là Thận trọng, Cảnh báo hoặc Nguy hiểm - hướng dẫn an toàn cá nhân. Việc không tuân thủ hướng dẫn này có thể dẫn đến thương tích cá nhân hoặc tử vong.

An toàn Dao Xoắn

  • Dao xoắn sẽ là một chiếc máy hoàn chỉnh chỉ khi được lắp trên bộ kéo. Đọc kỹ Hướng dẫn Vận hành của bộ kéo để biết được hướng dẫn đầy đủ về cách sử dụng máy an toàn.

  • Dừng máy, rút chìa khóa (nếu được trang bị) và chờ cho tất cả chuyển động dừng lại trước khi kiểm tra các bộ gá sau khi máy va chạm vào vật thể hoặc nếu có rung động bất thường trong máy. Thực hiện tất cả các sửa chữa cần thiết trước khi vận hành máy trở lại.

  • Giữ tất cả các bộ phận ở tình trạng hoạt động tốt và siết chặt tất cả các phần cứng. Hãy thay tất cả các nhãn mác bị mòn hoặc bị hỏng.

  • Chỉ sử dụng các phụ kiện, bộ gá và bộ phận thay thế đã được Toro phê duyệt.

An toàn Lưỡi cắt

Lưỡi cắt bị mòn hoặc bị hư hỏng có thể bị gãy và mảnh vụn của lưỡi cắt có thể văng về phía bạn hoặc những người xung quanh, dẫn đến thương tích cá nhân nghiêm trọng hoặc gây tử vong.

  • Kiểm tra lưỡi cắt định kỳ xem có bị mòn hoặc hư hỏng không.

  • Cẩn thận khi kiểm tra các lưỡi cắt. Bọc các lưỡi cắt hoặc đeo găng tay, và thận trọng khi bảo dưỡng các lưỡi cắt. Chỉ thay hoặc mài sắc các lưỡi cắt; tuyệt đối không nắn thẳng hoặc hàn lưỡi cắt.

  • Đối với các máy có nhiều lưỡi cắt, hãy cẩn thận khi xoay 1 lưỡi cắt vì động tác này có thể làm quay các lưỡi khác.

Đề can An toàn và Hướng dẫn

Graphic

Người vận hành có thể dễ dàng nhìn thấy các nhãn mác và hướng dẫn an toàn được đặt gần bất kỳ khu vực tiềm ẩn nguy hiểm nào. Hãy thay thế bất kỳ nhãn mác nào bị hỏng hoặc bị thiếu.

decal137-9706

Thiết lập

Note: Xác định các mặt bên trái và bên phải của máy từ vị trí vận hành bình thường.

Lắp Núm tra Mỡ của Guồng xoắn

Các bộ phận cần thiết cho quy trình này:

Núm tra mỡ thẳng1

Lắp núm tra mỡ vào phía mô-tơ guồng xoắn của dao xoắn. Tham khảo Hình 3 để xác định vị trí của mô-tơ guồng xoắn dựa trên vị trí của dao xoắn trên máy.

g034633
  1. Tháo và loại bỏ vít định vị trên tấm bên của mô-tơ guồng xoắn (Hình 4).

    g028640
  2. Lắp núm tra mỡ thẳng (Hình 4).

Cân chỉnh Dao Xoắn

  1. Cân chỉnh dao bụng theo guồng xoắn.

  2. Điều chỉnh con lăn (roller) phía sau theo yêu cầu về độ cao cắt của bạn.

  3. Cài đặt độ cao cắt.

  4. Điều chỉnh tấm chắn phía sau nếu cần.

Tham khảo Cân chỉnh Dao Xoắn để xem các hướng dẫn đầy đủ về cách thực hiện những căn chỉnh này.

Lắp đặt Mô-tơ Guồng xoắn

Các bộ phận cần thiết cho quy trình này:

Gioăng cao su tròn1
Vít có mũ (có thể lắp ráp được)2

Important: Trước khi lắp đặt mô-tơ guồng xoắn, hãy lấy và lắp đặt tấm đối trọng hoặc các phụ kiện khác ở phía đối diện của dao xoắn so với mô-tơ guồng xoắn theo mô tả trong hướng dẫn đi kèm với tấm đối trọng hoặc phụ kiện.

  1. Lắp các dao xoắn vào bộ kéo; tham khảo Hướng dẫn Vận hành bộ kéo của bạn để biết cách thực hiện.

  2. Hãy lắp đặt vít có mũ nếu chúng không có sẵn trên tấm bên của mô-tơ guồng xoắn (Hình 4).

  3. Lắp đặt gioăng cao su tròn vào mô-tơ guồng xoắn (Hình 5).

    g191072
  4. Lắp đặt mô-tơ guồng xoắn và siết chặt bằng các vít có mũ.

  5. Tra mỡ vào tấm bên cho đến khi mỡ thừa chảy ra khỏi lỗ thông mỡ (Hình 4).

Điều chỉnh Cụm Roller Nhà xưởng

Chỉ dành cho mẫu 03192

Điều chỉnh các vị trí roller nhà xưởng trước khi vận hành dao xoắn lần đầu tiên; tham khảo Điều chỉnh Cụm Roller Nhà xưởng.

Tổng quan về Sản phẩm

Số Mẫu máyTấm đối trọng
0318960 kg
0319062 kg
0319167 kg
03192

54 kg

Bộ gá/Phụ kiện

Lựa chọn bộ gá và phụ kiện đã được Toro phê duyệt và có sẵn để sử dụng cho máy nhằm nâng cao và mở rộng năng suất của máy. Hãy liên hệ với Đại lý Dịch vụ được Ủy quyền hoặc nhà phân phối Toro được ủy quyền của bạn hoặc truy cập www.Toro.com để biết danh sách tất cả các bộ gá và phụ kiện đã được phê duyệt.

Để đảm bảo hiệu suất tối ưu và tiếp tục được chứng nhận an toàn cho máy, chỉ sử dụng các bộ phận và phụ kiện thay thế chính hãng của Toro. Các phụ kiện và phụ tùng thay thế do các nhà sản xuất khác sản xuất có thể gây nguy hiểm và việc sử dụng chúng có thể làm mất hiệu lực bảo hành của sản phẩm.

Vận hành

Tham khảo Hướng dẫn Vận hành bộ kéo của bạn để biết cách thức vận hành chi tiết. Trước khi sử dụng dao xoắn mỗi ngày, hãy cân chỉnh dao bụng; tham khảo Cân chỉnh Dao bụng theo Guồng xoắn. Kiểm tra chất lượng mặt cắt bằng cách cắt thử một đường cỏ thử nghiệm trước khi sử dụng dao xoắn để đảm bảo mặt cỏ sau khi cắt là chính xác.

Cân chỉnh Dao Xoắn

Điều chỉnh Tấm chắn Phía sau

Bạn có thể đạt được khả năng phân tán cỏ xén tốt nhất khi tấm chắn phía sau được đóng lại (xả phía trước) trong hầu hết các điều kiện. Khi điều kiện khó khăn hoặc ẩm ướt, bạn có thể mở tấm chắn phía sau.

Để mở tấm chắn phía sau (Hình 6), hãy nới lỏng bu lông đang siết chặt tấm chắn vào tấm bên trái, xoay tấm chắn đến vị trí mở, sau đó siết chặt bu lông.

g191341

Kiểm tra Dao Xoắn

Hệ thống cân chỉnh dao bụng theo guồng xoắn bằng núm kép được kết hợp trong dao xoắn này giúp đơn giản hóa quy trình căn chỉnh cần thiết để mang lại hiệu suất cắt cỏ tối ưu. Với thiết kế núm kép/thanh dưới có thể căn chỉnh chính xác, giúp kiểm soát cần thiết để tiến hành thao tác tự mài sắc liên tục, do đó duy trì các mép cắt sắc bén, đảm bảo chất lượng mặt cắt tốt và giảm đáng kể nhu cầu phải mài bột đá thường xuyên.

Trước khi cắt cỏ hàng ngày, hoặc khi được yêu cầu, hãy kiểm tra từng dao xoắn để xác minh tiếp xúc giữa dao bụng và guồng xoắn đã khớp chưa. Thực hiện quy trình này ngay cả khi chất lượng của việc cắt cỏ ở mức chấp nhận được.

  1. Từ từ xoay guồng xoắn theo hướng ngược lại, nghe để kiểm tra tiếng tiếp xúc giữa guồng xoắn và dao bụng.

    Note: Các núm căn chỉnh có các bộ hãm tương ứng với chuyển động của dao bụng 0,022 mm cho mỗi vị trí được đánh số. Tham khảo Cân chỉnh Dao bụng theo Guồng xoắn.

  2. Kiểm tra hiệu suất cắt bằng cách chèn một dải giấy hiệu suất cắt dài (Số Bộ phận Toro 125-5610) vào giữa guồng xoắn và dao bụng, vuông góc với dao bụng (Hình 7). Từ từ xoay guồng xoắn về phía trước; guồng xoắn sẽ cắt giấy.

    g003323

    Note: Nếu thấy rõ tiếp xúc quá mức/lực ma sát guồng xoắn, hãy mài bột đá, mài lại mặt trước của dao bụng hoặc mài dao xoắn để đạt được các mép sắc cần thiết để cắt chính xác; tham khảo Thông tin Cơ bản về Máy cắt cỏ Guồng xoắn, Mẫu số 09168SL.

    Important: Tiếp xúc nhẹ luôn là dạng tiếp xúc được ưu tiên mọi lúc. Nếu bạn không duy trì tiếp xúc nhẹ, các mép của dao bụng và guồng xoắn sẽ không tự mài sắc phù hợp và sẽ bị cùn sau một thời gian vận hành. Nếu bạn duy trì tiếp xúc quá nhiều, dao bụng và guồng xoắn sẽ bị mài mòn nhanh hơn và không đồng đều, và chất lượng mặt cắt có thể bị ảnh hưởng xấu.

    Note: Sau khi vận hành trong thời gian dài, sẽ có rãnh hình thành ở cả hai đầu của dao bụng. Mài tròn hoặc giũa vết khía hình chữ V này ngang bằng với mép cắt của dao bụng để đảm bảo vận hành trơn tru.

    Note: Qua thời gian sử dụng, bạn sẽ cần mài mép vát (Hình 8), vì nó chỉ được thiết kế để kéo dài 40% thời hạn sử dụng của dao bụng.

    g031270

    Note: Không làm cho mép vát dẫn vào quá lớn vì có thể tạo búi cỏ.

Cân chỉnh Dao bụng theo Guồng xoắn

Sử dụng quy trình này để lắp đặt dao bụng theo guồng xoắn và để kiểm tra tình trạng của guồng xoắn và dao bụng cũng như sự tương tác của chúng. Sau khi hoàn thành quy trình này, hãy luôn kiểm tra hiệu suất của dao xoắn vận hành trong điều kiện sân cỏ của bạn. Bạn có thể cần phải căn chỉnh thêm để đạt được hiệu suất cắt tối ưu.

Important: Không siết quá chặt dao bụng vào guồng xoắn, nếu không, bạn sẽ làm hỏng dao bụng.

  • Sau khi mài bột đá cho dao xoắn hoặc mài guồng xoắn, bạn có thể cần phải dùng dao xoắn để cắt cỏ trong vài phút, sau đó thực hiện quy trình này để căn chỉnh dao bụng theo guồng xoắn khi guồng xoắn và dao bụng được căn chỉnh với nhau.

  • Bạn có thể cần cân chỉnh bổ sung nếu sân cỏ quá rậm rạp hoặc độ cao cắt của bạn quá thấp.

Bạn sẽ cần các công cụ sau để hoàn thành quy trình này:

  • Miếng chêm 0,05 mm (Số Bộ phận 140-5531)

  • Giấy hiệu suất cắt (Số Bộ phận 125-5610)

  1. Đặt dao xoắn trên bề mặt làm việc bằng phẳng, cân bằng.

  2. Xoay các vít căn chỉnh thanh dưới ngược chiều kim đồng hồ để đảm bảo thanh dưới không tiếp xúc với guồng xoắn (Hình 9).

    g003322
  3. Lật dao xoắn để lộ dao bụng và guồng xoắn.

    Important: Đảm bảo các đai ốc ở đầu sau của vít căn chỉnh thanh dưới không nằm trên bề mặt làm việc; sử dụng chân chống (Hình 10).

    g191340
  4. Xoay guồng xoắn sao cho lưỡi cắt xoay ngang qua dao bụng khoảng 25 mm tính từ đầu dao bụng nằm ở phía bên phải của dao xoắn.

    Note: Đặt dấu hiệu nhận dạng trên lưỡi cắt này để thực hiện các căn chỉnh tiếp theo dễ dàng hơn.

  5. Chèn miếng chêm 0,05 mm giữa lưỡi cắt của guồng xoắn được đánh dấu và dao bụng ở điểm mà lưỡi cắt xoay ngang qua dao bụng.

  6. Xoay vít điều chỉnh thanh dưới bên phải theo chiều kim đồng hồ cho đến khi bạn cảm thấy áp lực nhẹ (tức là lực cản) trên miếng chêm, sau đó kéo lùi vít điều chỉnh thanh dưới lại 2 lần nhấn, rồi tháo miếng chêm ra.

    Note: Cân chỉnh 1 phía của dao xoắn sẽ ảnh hưởng đến phía còn lại, 2 lần nhấn sẽ tạo ra khoảng sáng khi phía còn lại được căn chỉnh.

    Note: Nếu bắt đầu với khe hở lớn, ban đầu nên kéo cả hai phía lại gần hơn bằng cách lần lượt siết chặt phía bên phải và bên trái.

  7. Từ từ xoay guồng xoắn sao cho cùng một lưỡi cắt mà bạn đã kiểm tra ở phía bên phải đang xoay ngang qua dao bụng khoảng 25 mm so với đầu dao bụng ở phía bên trái của dao xoắn.

  8. Xoay vít điều chỉnh thanh dưới bên trái theo chiều kim đồng hồ cho đến khi miếng chêm có thể trượt qua khe hở từ guồng xoắn đến dao bụng bằng lực cản nhẹ.

  9. Quay trở lại phía bên phải và căn chỉnh nếu cần để có lực cản nhẹ trên miếng chêm giữa cùng một lưỡi cắt và dao bụng.

  10. Lặp lại các bước 8 và 9 cho đến khi miếng chêm có thể trượt qua cả hai khe hở với lực cản nhẹ, nhưng 1 lần nhấn ở cả hai bên sẽ ngăn miếng chêm trượt qua cả hai phía.

    Note: Dao bụng hiện nằm song song với guồng xoắn.

    Note: Quy trình này sẽ không cần thiết khi căn chỉnh hàng ngày, nhưng nên thực hiện sau khi mài hoặc tháo rời dao bụng với guồng xoắn.

  11. Từ vị trí này (tức là thực hiện 1 lần nhấn và miếng chêm không trượt qua), xoay các vít điều chỉnh thanh dưới theo chiều kim đồng hồ, mỗi vít có 1 lần nhấn.

    Note: Mỗi lần nhấn đã xoay sẽ di chuyển dao bụng 0,022 mm. Không siết quá chặt các vít căn chỉnh.

  12. Kiểm tra hiệu suất cắt; tham khảo Kiểm tra Dao Xoắn.

Điều chỉnh Roller Phía sau

  1. Điều chỉnh khung roller phía sau (Hình 11) đến phạm vi độ cao cắt mong muốn bằng cách định vị số lượng vòng chêm cần thiết bên dưới mặt bích gắn tấm bên (Hình 11) theo Biểu đồ HOC.

    g003324
  2. Nâng phía sau của dao xoắn lên và đặt một khối ở bên dưới dao bụng.

  3. Tháo 2 đai ốc đang siết chặt từng khung roller và vòng chêm vào mỗi mặt bích gắn tấm bên.

  4. Hạ roller và vít ra khỏi mặt bích gắn tấm bên và vòng chêm.

  5. Đặt vòng chêm lên trên các vít trên các khung roller.

  6. Siết chặt khung roller và vòng chêm vào mặt dưới của mặt bích gắn tấm bên bằng đai ốc đã tháo trước đó.

  7. Xác minh tiếp xúc giữa dao bụng và guồng xoắn là chính xác. Nghiêng máy cắt cỏ để lộ các roller phía trước và phía sau và dao bụng.

    Note: Vị trí của roller phía sau so với guồng xoắn được điều khiển theo dung sai gia công của các bộ phận được lắp ráp; do đó, không bắt buộc phải lắp song song. Có thể giới hạn số lần căn chỉnh bằng cách cài đặt dao xoắn trên tấm bề mặt và nới lỏng các vít có mũ gắn tấm bên (Hình 12). Căn chỉnh và siết chặt các vít có mũ. Xoay mô-men xoắn của vít có mũ từ 37 đến 45 N·m.

    g020698

Điều chỉnh Cụm Roller Nhà xưởng

Chỉ dành cho mẫu 03192

Trước khi hạ dao xoắn xuống sàn nhà xưởng hoặc tháo ra khỏi bộ kéo, hãy hạ cụm roller nhà xưởng để bảo vệ guồng xoắn và lưỡi dao bụng không bị tiếp xúc với bề mặt cứng.

Trước khi vận hành dao xoắn, hãy lắp chúng vào máy, nâng dao xoắn và nâng cụm roller nhà xưởng lên để tránh chạm vào cỏ và ảnh hưởng đến hoạt động.

  1. Tháo chốt kẹp ghim ra khỏi chốt kẹp hình chữ U đang siết chặt khung roller nhà xưởng vào chốt tấm bên.

  2. Định vị cụm roller nhà xưởng nếu cần:

    • Hạ khung roller nhà xưởng trước khi hạ dao xoắn xuống sàn nhà xưởng hoặc tháo ra khỏi bộ kéo (Hình 13).

      g341821
    • Nâng khung roller nhà xưởng sau khi nâng dao xoắn lên vị trí vận hành (Hình 14).

      g341820

      Note: Đảm bảo chốt kẹp hình chữ U luôn được lắp vào lỗ hình vuông trên cùng của tấm bên.

  3. Cố định khung roller nhà xưởng vào chốt kẹp hình chữ U bằng chốt kẹp ghim.

  4. Lặp lại quy trình này ở đầu đối diện của dao xoắn và đối với tất cả các dao xoắn khác nếu cần.

Điều chỉnh Độ cao Cắt (HOC)

Chỉ dành cho mẫu 03189, 03190 và 03191

Note: Sử dụng Biểu đồ Độ cao Cắt (Mẫu 03189, 03190 và 03191) để xác định số lượng vòng chêm phía sau cần thiết cho việc cài đặt độ mạnh cắt mong muốn; tham khảo Biểu đồ Độ cao Cắt (Mẫu 03189, 03190 và 03191).

  1. Nới lỏng các êcu hãm đang siết chặt các khung độ cao cắt vào các tấm bên của dao xoắn (Hình 15).

    g015089
  2. Nới lỏng đai ốc trên thanh đo (Hình 16) và cài đặt vít căn chỉnh đến độ cao cắt mong muốn.

    Note: Khoảng cách giữa đáy của đầu vít và mặt của thanh là độ cao cắt.

    g011864
  3. Móc đầu vít vào mép cắt của dao bụng và dựa đầu sau của thanh lên roller phía sau (Hình 17).

  4. Xoay vít căn chỉnh cho đến khi roller phía trước tiếp xúc với thanh đo (Hình 17). Điều chỉnh cả hai đầu của roller cho đến khi toàn bộ roller song song với dao bụng.

    g011865

    Important: Khi được cài đặt đúng cách, các roller phía sau và phía trước sẽ tiếp xúc với thanh đo và vít sẽ được ôm khít vào dao bụng. Điều này đảm bảo độ cao cắt ở cả hai đầu của dao bụng là như nhau.

  5. Siết chặt đai ốc để cố định việc điều chỉnh.

    Note: Không siết đai ốc quá chặt. Siết chặt vừa đủ để vòng đệm không bị dịch chuyển.

Biểu đồ Độ cao Cắt (Mẫu 03189, 03190 và 03191)

Cài đặt HOCĐộ mạnh CắtSố Vòng chêm Phía sau ¼ inch Cài đặt HOCĐộ mạnh CắtSố Vòng chêm Phía sau ¼ inch
6 mmThấp hơn032 mmThấp hơn4
Bình thường0Bình thường5
Cao hơn1Cao hơn6
9 mmThấp hơn035 mm Thấp hơn4
Bình thường1Bình thường5
Cao hơn2Cao hơn6
13 mmThấp hơn038 mmThấp hơn5
Bình thường1Bình thường6
Cao hơn2Cao hơn7
16 mmThấp hơn141 mmThấp hơn6
Bình thường2Bình thường7
Cao hơn3Cao hơn8
19 mmThấp hơn244 mmThấp hơn6
Bình thường3Bình thường7
Cao hơn4Cao hơn8
22 mmThấp hơn248 mmThấp hơn7
Bình thường3Bình thường8
Cao hơn4Cao hơn9
25 mmThấp hơn351 mmThấp hơn7
Bình thường4Bình thường8
Cao hơn5Cao hơn9
29 mmThấp hơn4
Bình thường5
Cao hơn6

Điều chỉnh Độ cao cắt (HOC)

Chỉ dành cho mẫu 03192

Trên mẫu 03192, điều chỉnh độ cao cắt (HOC) bằng cách thêm hoặc bớt vòng chêm phía sau điều chỉnh (có rãnh) bên dưới miếng đệm tấm bên trên dao xoắn.

Note: Vòng chêm được lắp phía trên miếng đệm tấm bên không ảnh hưởng đến HOC.

Vòng chêm phía sau điều chỉnh (có rãnh) được lưu trữ phía trên miếng đệm tấm bên; để tăng HOC, hãy di chuyển chúng xuống bên dưới miếng đệm tấm bên.

Có 2 loại vòng chêm phía sau có rãnh được sử dụng để điều chỉnh HOC trên dao xoắn thuộc mẫu 03192:

  • Vòng chêm phía sau có rãnh ¼ inch (6,4 mm), tối đa 3 vòng chêm ở mỗi bên.

  • Vòng chêm phía sau có rãnh và mỏng 0,075 inch (1,9 mm), tối đa 2 vòng chêm ở mỗi bên.

Ngoài ra, có 5 vòng chêm phía sau cố định (¼ inch, 6,4 mm) luôn nằm bên dưới miếng đệm tấm bên.

Important: Không tháo hoặc điều chỉnh 5 vòng chêm phía sau thấp hơn; dao xoắn này được thiết kế để hoạt động ở HOC từ 32 đến 51 mm và việc tháo vòng chêm thấp hơn cố định sẽ khiến HOC nằm ngoài phạm vi đó.

g341920

Biểu đồ Độ cao Cắt (Mẫu 03192)

Cài đặt HOCSố Vòng chêm Phía sau ¼ inch*Số Vòng chêm Mỏng Phía sau*
32 mm50
34 mm51
35 mm52
38 mm60
40 mm61
42 mm62
45 mm70
46 mm71
48 mm72
51 mm80
*Được lắp bên dưới miếng đệm tấm bên.

Để điều chỉnh độ mạnh cắt trên dao xoắn mẫu 03192, hãy tiến hành như sau:

  • Lắp dao xoắn vào bộ kéo như được mô tả trong Hướng dẫn Vận hành bộ kéo.

  • Nới lỏng nhưng không tháo các êcu hãm ở phía trước của các tấm cố định và tháo các bu lông đầu dù cổ vuông, vòng chêm và êcu hãm ra khỏi phía sau của các tấm cố định và điều chỉnh vị trí của chúng.

    Note: Để đạt được độ mạnh cắt ít mạnh hơn, hãy gắn các liên kết dao xoắn ở vị trí số 1 hoặc gắn các liên kết vào vị trí số 3 để có độ mạnh cắt mạnh hơn (Hình 19).

    g341875

Hãy sử dụng biểu đồ sau để xác định loại dao bụng phù hợp nhất với độ cao cắt mong muốn.

Dao bụng/Biểu đồ Độ cao Cắt (Dao bụng Sản xuất)
Dao bụngSố Bộ phậnĐộ cao Lưỡi cắt Dao bụng Độ cao cắt
HOC Thấp120-1641 (27 inch)5,6 mm6,4 đến 12,7 mm
120-1642 (32 inch)(0,220 inch)(0,250 đến 0,500 inch)
EdgeMax®137-6095 (27 inch)6,9 mm9,5 đến 50,8 mm
 (0,270 inch)(0,375 đến 2,00 inch)*
Tiêu chuẩn114-9388 (Mẫu 03189/90, 27 inch)6,9 mm9,5 đến 50,8 mm
114-9389 (Mẫu 03191, 32 inch) (0,270 inch)(0,375 đến 2,00 inch) *
Cỡ Lớn114-9390 (Mẫu 03192, 27 inch)9,3 mm12,7 đến 50,8 mm
114-9391 (32 inch)(0,370 inch)(0,500 đến 2,00 inch)
* Các loại cỏ vào mùa ấm có thể yêu cầu phải có dao bụng có HOC Thấp dành cho mức cỏ 12,7 mm trở xuống.
g006510

Thuật ngữ Biểu đồ Độ cao cắt

Cài đặt Độ cao cắt (HOC)

Điều này tương ứng với độ cao cắt mong muốn.

Độ cao Cắt Cài đặt cho Bàn đế

Độ cao cắt cài đặt cho bàn đế là độ cao mà tại đó mép trên cùng của dao bụng được lắp đặt trên mặt phẳng bằng phẳng tiếp xúc với mặt dưới dùng của cả roller phía trước và roller phía sau.

Độ cao Cắt Hiệu quả

Đây là độ cao thực tế mà cỏ đã được cắt. Đối với độ cao cắt cài đặt cho bàn đế, độ cao cắt thực tế sẽ thay đổi tùy thuộc vào loại cỏ, thời điểm trong năm, sân cỏ và tình trạng đất. Thiết lập dao xoắn (độ mạnh cắt, roller, dao bụng, bộ gá được lắp đặt, cài đặt cân bằng sân cỏ, v.v.) cũng ảnh hưởng đến độ cao cắt hiệu quả.

Thường xuyên kiểm tra độ cao cắt hiệu quả bằng Bộ đánh giá Sân cỏ Toro để xác định độ cao cắt cài đặt cho bàn đế theo mong muốn.

Bộ đánh giá Sân cỏ Toro khuyến nghị để đo HOC hiệu quả đối với Toro Reelmaster (Hình 21):

  • Bộ đánh giá Sân cỏ, Mẫu 04399: dành cho HOC cài đặt cho bàn đế từ 6 đến 25 mm.

  • Bộ đánh giá Sân cỏ có Độ cao Cắt Cao, Mẫu 136-3635: dành cho HOC cài đặt cho bàn đế từ 25 đến 51 mm.

    g342500

Độ mạnh Cắt

Độ mạnh cắt có ảnh hưởng đáng kể đến hiệu suất của dao xoắn. Độ mạnh cắt đề cập đến góc của dao bụng so với mặt đất (Hình 22).

Thiết lập dao xoắn tốt nhất phụ thuộc vào điều kiện sân cỏ và kết quả mong muốn của bạn. Trải nghiệm với dao xoắn trên sân cỏ của bạn sẽ xác định cài đặt tốt nhất mà bạn cần sử dụng. Bạn có thể điều chỉnh độ mạnh cắt trong suốt mùa cắt để phù hợp với các điều kiện sân cỏ khác nhau.

Nói chung, cài đặt độ mạnh thấp hơn đến bình thường thích hợp hơn cho các loại cỏ vào mùa ấm (cỏ chỉ, paspalum, zoysia) trong khi các loại cỏ vào mùa mát (cỏ ống, cỏ xanh dương, cỏ lúa mạch đen) có thể yêu cầu thiết lập độ mạnh bình thường đến cao hơn. Các thiết lập độ mạnh cao hơn sẽ cắt được nhiều cỏ hơn bằng cách cho phép guồng xoắn xoay để kéo nhiều cỏ hơn vào dao bụng.

g011863

Vòng chêm Phía sau

Số lượng vòng chêm phía sau xác định độ mạnh cắt đối với dao xoắn. Đối với độ cao cắt nhất định, thêm vòng chêm bên dưới mặt bích gắn tấm bên sẽ làm tăng độ mạnh của dao xoắn. Tất cả các dao xoắn trên một máy nhất định phải được cài đặt ở cùng một độ mạnh cắt (số vòng chêm phía sau, Số Bộ phận 119-0626); nếu không, bề mặt sau khi cắt có thể bị ảnh hưởng tiêu cực (Hình 22).

Bảo trì

Sử dụng Chân chống khi Lật Dao xoắn

Bất cứ khi nào cần lật dao xoắn để lộ dao bụng/guồng xoắn, hãy chống đỡ phía sau của dao xoắn lên bằng chân chống (được cung cấp cùng với bộ kéo) để đảm bảo các đai ốc ở đầu sau của vít căn chỉnh thanh dưới không dựa trên bề mặt làm việc (Hình 23).

g191340

Bôi trơn các Dao Xoắn

Thường xuyên bôi trơn 5 núm tra mỡ của mỗi dao xoắn (Hình 24) bằng mỡ lithium số 2.

Có 2 điểm bôi trơn trên roller phía trước, 2 điểm trên roller phía sau và 1 điểm ở rãnh then mô-tơ guồng xoắn.

Note: Mẫu 03192 không có roller phía trước; chỉ có 2 điểm bôi trơn trên roller phía sau và 1 điểm ở rãnh then mô-tơ guồng xoắn.

Important: Bôi trơn các dao xoắn ngay sau quá trình rửa giúp lọc sạch nước ra khỏi vòng bi và tăng thời hạn sử dụng vòng bi.

  1. Lau sạch từng núm tra mỡ bằng giẻ sạch.

  2. Bôi mỡ cho đến khi mỡ sạch chảy ra khỏi phớt dầu của roller và van xả vòng bi.

  3. Lau sạch mọi dầu mỡ thừa.

    g191601

Mài hớt lưng Guồng xoắn

Guồng xoắn mới có bề rộng tiếp xúc từ 1,3 đến 1,5 mm và bộ phận mài hớt lưng 30°.

Khi bề rộng tiếp xúc của đất lớn hơn 3 mm, hãy thực hiện như sau:

  1. Áp dụng mài hớt lưng 30° trên tất cả các lưỡi cắt của guồng xoắn cho đến khi bề rộng tiếp xúc với đất rộng 1,3 mm (Hình 25).

    g028800
  2. Mài quanh trụ tròn đối với guồng xoắn để đạt được độ chạy lệch tâm của guồng xoắn < 0,025 mm.

    Note: Điều này làm cho bề rộng tiếp xúc của đất tăng lên một chút.

    Note: Để kéo dài thời hạn sử dụng độ sắc bén của mép guồng xoắn và dao bụng - sau khi mài guồng xoắn và/hoặc dao bụng - hãy kiểm tra lại tiếp xúc của guồng xoắn với dao bụng sau khi cắt 2 đường fairway, vì mọi đường gờ sẽ bị loại bỏ, điều này có thể tạo ra khoảng sáng không phù hợp từ guồng xoắn đến dao bụng, do đó làm tăng tốc độ mài mòn.

  3. Dùng thước dây đo đường kính để đo đường kính ngoài của guồng xoắn ở cả hai đầu (Hình 26); chênh lệch về đường kính ngoài giữa các đầu phải nhỏ hơn 0,010 inch. Nếu chênh lệch lớn hơn, hãy mài để điều chỉnh chênh lệch.

    Note: Dây đo đường kính ngoài có sẵn từ nhà phân phối Toro được ủy quyền của bạn.

    g342519

Lắp Cụm Trục Trước để Mài Guồng xoắn

Chỉ dành cho mẫu 03192

Important: Bạn phải đặt hàng các bộ phận sau để dao xoắn có thể khớp vào máy mài guồng xoắn:

Số lượngBộ phậnSố Bộ phận
2Khung HOC phía trước125-2796
2Bu lông đầu dù cổ vuông (⅜ x 1½ inch)3231-4
2Êcu hãm (⅜ inch)104-8301
2Bu lông đầu lục giác (5/16 x 1⅛ inch)322-16
1Trục roller trước117-0957
  1. Tháo các cụm roller nhà xưởng (nếu được trang bị); tham khảo Điều chỉnh Cụm Roller Nhà xưởng.

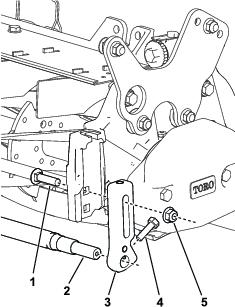

  2. Sử dụng bu lông đầu dù cổ vuông và êcu hãm để lắp khung HoC phía trước vào lỗ trên cùng của tấm bên (Hình 27).

    Important: Đảm bảo khung HOC được lắp bằng bu lông đầu dù cổ vuông ở trên cùng của rãnh, sao cho khung HOC càng thấp càng tốt.

    g361153
  3. Lắp trục vào mặt dưới cùng của khung HOC bằng 2 bu lông đầu lục giác.

  4. Đảm bảo trục đã song song với dao xoắn; nếu không, hãy nới lỏng bu lông đầu dù cổ vuông ở phía thấp và siết chặt lại khi trục đã song song.

Bảo dưỡng Dao bụng

Giới hạn bảo dưỡng dao bụng được liệt kê trong biểu đồ sau.

Important: Vận hành dao xoắn cùng với con dao bụng thấp hơn giới hạn bảo dưỡng có thể dẫn đến bề mặt cần cắt xấu đi sau khi cắt và làm giảm tính toàn vẹn cấu trúc của dao bụng do tác động.

Biểu đồ Giới hạn Bảo dưỡng Dao bụng (Dao bụng Sản xuất)
Dao bụngSố Bộ phậnĐộ cao Lưỡi cắt Dao bụng Giới hạn Bảo dưỡng*Góc Mài Trên cùng/Phía trước
HOC thấp120-1641 (27 inch)5,6 mm4,8 mm10/5°
120-1642 (32 inch)
EdgeMax®137-6095 (27 inch)6,9 mm4,8 mm10/5°

Tiêu chuẩn114-9388 (Mẫu 03189/90, 27 inch)6,9 mm4,8 mm10/5°
114-9389 (Mẫu 03191, 32 inch)
Cỡ Lớn114-9390 (Mẫu 03192, 27 inch)9,3 mm4,8 mm10/5°
114-9391 (32 inch)
g027268

Note: Tất cả các phép đo giới hạn bảo dưỡng dao bụng đều liên quan đến mặt dưới cùng của dao bụng (Hình 29)

g007165

Kiểm tra Góc Mài Trên cùng

Góc mà bạn sử dụng để mài dao bụng của mình rất quan trọng.

Sử dụng bộ chỉ báo góc (Số Bộ phận Toro 131-6828) và giá gắn bộ chỉ báo góc (Số Bộ phận Toro 131-6829) để kiểm tra góc mà máy mài của bạn tạo ra, sau đó chỉnh sửa bất kỳ chi tiết không chính xác nào của máy mài.

  1. Đặt bộ chỉ báo góc ở mặt dưới cùng của dao bụng như được minh họa trong Hình 30.

    g034113
  2. Nhấn nút Alt 0 trên bộ chỉ báo góc.

  3. Đặt giá gắn bộ chỉ báo góc lên mép của dao bụng sao cho mép của nam châm tiếp xúc với mép của dao bụng (Hình 31).

    Note: Màn hình kỹ thuật số phải được nhìn thấy từ cùng một phía trong bước này giống như ở bước 1.

    g034114
  4. Đặt bộ chỉ báo góc trên giá gắn như được minh họa trong Hình 31.

    Note: Đây là góc mà máy mài của bạn tạo ra, và phải nằm trong khoảng 2° so với góc mài trên cùng được khuyến nghị.

Bảo dưỡng Thanh dưới

Tháo Thanh dưới

  1. Xoay vít điều chỉnh thanh dưới ngược chiều kim đồng hồ để lùi dao bụng ra khỏi guồng xoắn (Hình 32).

    g016647
  2. Rút đai ốc căng lò xo ra, cho đến khi vòng đệm không còn căng so với thanh dưới (Hình 32).

  3. Trên mỗi mặt bên của máy, nới lỏng êcu hãm đang siết chặt bu lông của thanh dưới (Hình 33).

    g003334
  4. Tháo từng bu lông của thanh dưới để kéo thanh dưới xuống và tháo thanh dưới ra khỏi bu lông của máy (Hình 33). Cần 2 vòng đệm bằng nylon và 1 vòng đệm bằng thép dập khuôn trên mỗi đầu của thanh dưới (Hình 34).

    g003335

Lắp ráp Thanh dưới

  1. Lắp đặt thanh dưới, định vị các tai gắn giữa vòng đệm và vít căn chỉnh thanh dưới.

  2. Siết chặt thanh dưới vào mỗi tấm bên bằng các bu lông của thanh dưới (đai ốc trên bu lông) và 6 vòng đệm.

  3. Đặt một vòng đệm bằng nylon trên mỗi bên của vấu lồi tấm bên.

  4. Đặt một vòng đệm bằng thép bên ngoài mỗi vòng đệm bằng nylon (Hình 34).

    Note: Xoay mô-men xoắn của bu lông thanh dưới từ 37 đến 45 N∙m. Siết chặt các êcu hãm cho đến khi vòng đệm bằng thép bên ngoài ngừng xoay và không còn bị dịch chuyển phần đầu nhưng không siết quá chặt hoặc làm lệch các tấm bên. Vòng đệm ở mặt trong có thể có khe hở.

  5. Siết chặt đai ốc căng lò xo cho đến khi lò xo bị nén, sau đó lùi lại 1/2 vòng (Hình 35).

    g006505

Lắp đặt Dao bụng

  1. Loại bỏ rỉ, cáu cặn và ăn mòn khỏi bề mặt thanh dưới và bôi một lớp dầu mỏng lên bề mặt thanh dưới.

  2. Làm sạch các ren vít.

  3. Bôi hợp chất chống kẹt vào các vít và lắp dao bụng vào thanh dưới như sau (Hình 36):

    g279161
    1. Xoay mô-men xoắn của 2 vít ngoài đến 1 N∙m; tham khảo Hình 37.

    2. Làm việc từ tâm của dao bụng, xoay mô-men xoắn của vít từ 23 đến 28 N∙m; tham khảo Hình 37.

      g279162
  4. Mài dao bụng.

Bảo dưỡng Vít căn chỉnh Điểm Kép HD (DPA)

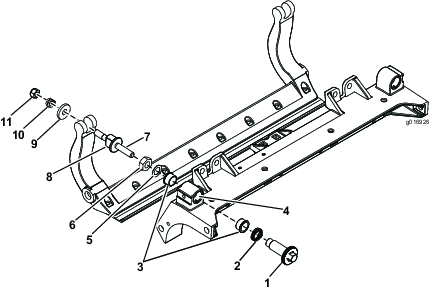

  1. Tháo tất cả các bộ phận (tham khảo Hướng dẫn Lắp đặt Bộ HD DPA và Hình 38).

  2. Bôi hợp chất chống kẹt vào bên trong khu vực ống lót trên khung trung tâm của dao xoắn (Hình 38).

  3. Căn chỉnh các khóa trên ống lót mặt bích theo các khe trong khung và lắp ống lót (Hình 38).

  4. Lắp vòng đệm lượn sóng vào trục vít căn chỉnh và trượt trục vít căn chỉnh vào ống lót mặt bích trong khung của dao xoắn (Hình 38).

  5. Siết chặt trục vít điều chỉnh bằng vòng đệm phẳng và êcu hãm (Hình 38).

  6. Xoay mô-men xoắn của êcu hãm từ 20 đến 27 N∙m.

    Note: Trục vít căn chỉnh thanh dưới có ren bên trái.

    g016926
  7. Bôi hợp chất chống kẹt vào các ren của vít căn chỉnh thanh dưới khớp vào trục vít căn chỉnh.

  8. Vặn theo đường ren cho vít căn chỉnh thanh dưới vào trục vít căn chỉnh.

  9. Lắp đặt lỏng vòng đệm cứng, lò xo và đai ốc căng lò xo lên trên vít căn chỉnh.

  10. Lắp đặt thanh dưới, định vị các tai gắn giữa vòng đệm và vít căn chỉnh thanh dưới.

  11. Siết chặt thanh dưới vào mỗi tấm bên bằng các bu lông của thanh dưới (đai ốc trên bu lông) và 6 vòng đệm.

    Note: Đặt một vòng đệm bằng nylon trên mỗi bên của vấu lồi tấm bên.

  12. Đặt một vòng đệm bằng thép bên ngoài mỗi vòng đệm bằng nylon (Hình 38).

  13. Xoay mô-men xoắn của bu lông thanh dưới từ 37 đến 45 N∙m.

  14. Siết chặt các êcu hãm cho đến khi vòng đệm bằng thép bên ngoài ngừng xoay và không còn bị dịch chuyển phần đầu nhưng không siết quá chặt hoặc làm lệch các tấm bên.

    Note: Vòng đệm ở mặt trong có thể có khe hở (Hình 38).

  15. Siết chặt đai ốc trên mỗi cụm vít căn chỉnh thanh dưới cho đến khi lò xo nén được nén hoàn toàn, sau đó nới lỏng đai ốc 1/2 vòng (Hình 38).

  16. Lặp lại quy trình này cho đầu bên kia của dao xoắn.

  17. Cân chỉnh dao bụng theo guồng xoắn; tham khảo Cân chỉnh Dao bụng theo Guồng xoắn.

Bảo dưỡng Roller

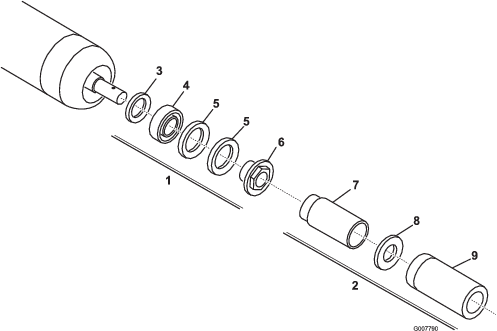

Bộ Sửa chữa Roller (Số Bộ phận 114-5430) và Bộ Dụng cụ Sửa chữa Roller (Số Bộ phận 115-0803) (Hình 39) đều có sẵn để bảo dưỡng roller. Bộ Sửa chữa Roller bao gồm tất cả các vòng bi, đai ốc vòng bi, phớt dầu trong và phớt dầu ngoài để dựng lại roller. Bộ Dụng cụ Sửa chữa Roller bao gồm tất cả các dụng cụ và hướng dẫn lắp đặt cần thiết để dựng lại roller bằng bộ sửa chữa roller. Tham khảo danh mục bộ phận của bạn hoặc liên hệ với nhà phân phối Toro được ủy quyền của bạn để được hỗ trợ.

g007790
