電動荷台昇降キット

1. 平らな場所に駐車する。

2. トランスミッションレバーを P (駐車) 位置にシフトする。

3. エンジンを止め、キーを抜き取る。

4. エンジンが完全に冷えるのを待つ。



   図 1

5. バッテリー端子から、マイナス（-）ケーブルを外す。



   図 2

   1. マイナス（-）ケーブル
   2. バッテリー端子

この作業に必要なパーツ

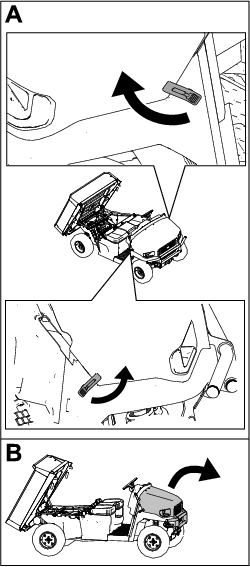

1. フードを上げる（図 3）。

   車両のワイヤハーネスのコネクタ（ラベルは）。スイッチはフードの下、ヘッドライドとハザードランプのスイッチの近くにある。



   図 3

2. ダッシュボードのプラスチック製カバーを外す（図 4）。



   図 4

   1. プラグ
   2. スイッチ

3. ダッシュボードの穴を通してスイッチを取り付ける（図 4）。

   スイッチの向きが図 4に示す通り正しいことを確認する。

4. 車両のワイヤハーネスのコネクタ（ラベルは）をスイッチに取り付ける。

1. 荷台を上昇させる；車両のオペレーターズマニュアルの該当箇所を参照。

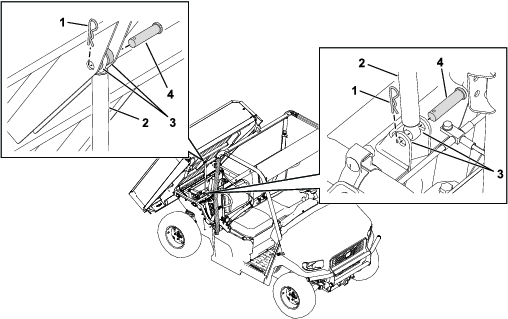

2. 既存のシリンダを荷台と車両フレームに固定しているクレビスピン、ヘアピンコッター、スペーサを外す（図 5）。

3. 車両から既存の荷台用シリンダを外す。



   図 5

   1. ヘアピンコッター
   2. 荷台用のシリンダ
   3. スペーサ
   4. クレビスピン

この作業に必要なパーツ

1. クレビスピンとヘアピンコッターで、昇降シリンダを後フレームブラケットに取り付ける（図 6）。



   図 6

   1. 昇降シリンダ
   2. クレビスピン
   3. ヘアピンコッター

2. というラベルのついているワイヤハーネスコネクタを昇降シリンダに接続する。

   Note: ワイヤハーネスのコネクタはエンジン上方のクロスリンクの近くにあります。

3. マイナスバッテリーケーブル（ｰ）をバッテリー端子に接続する（図 7）。



   図 7

   1. マイナス（-）ケーブル
   2. バッテリー端子

4. 荷台昇降スイッチの上側を押して昇降シリンダを伸ばす。

5. 伸びたシリンダの先端を、クレビスピンとヘアピンコッターで荷台に固定する（図 8）。



   図 8

   1. ヘアピンコッター
   2. クレビスピン

1. ラッチブラケットからスプリングを外す（図 9）。



   図 9

2. ラッチをラッチチューブに固定しているフランジヘッドボルト（¼" x 1¾"）とねじ溝付きプレートを外す（図 10）。

3. ラッチを外す（図 10）。



   図 10

   1. フランジヘッドボルト （¼" x 1¾"）
   2. ねじ穴つきプレート
   3. ラッチ

4. 荷台の反対側でも 1 - 4 の作業を行う。

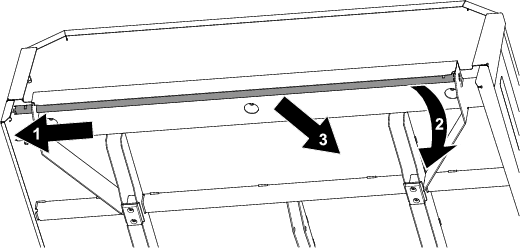

5. ラッチチューブを機体中心方向へずらし、チューブの一方の端が外れたら、チューブを手前に引いて抜き取る（図 11）。



   図 11

   1. ラッチチューブを機体中心方向へずらす。
   2. チューブの一方の端が外れる。る
   3. チューブを手前に引いて抜き取る。

スイッチ（図 12）の上側に押すと荷台が上昇します。

スイッチ（図 12）の下側を押すと荷台が下降します。

図 12

1. 荷台を上昇させる。
2. 荷台を降下させる。
