Kit de elevador eléctrico de la plataforma

1. Aparque la máquina en una superficie nivelada.

2. Cambie la palanca de la transmisión a la posición P (APARCAR).

3. Apague el motor y retire la llave.

4. Espere a que el motor se enfríe totalmente.



   Figura 1

5. Desconecte el cable negativo (-) del borne de la batería.



   Figura 2

   1. Cable negativo (-) de la batería
   2. Borne de la batería

Piezas necesarias en este paso:

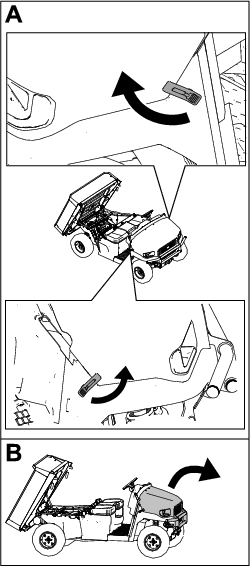

1. Levante el capó (Figura 3).

   El conector del arnés de cables de la máquina (con la etiqueta [interruptor de elevación de la caja]) para el interruptor se encuentra bajo el capó y junto a los interruptores de las luces y las luces de emergencia.



   Figura 3

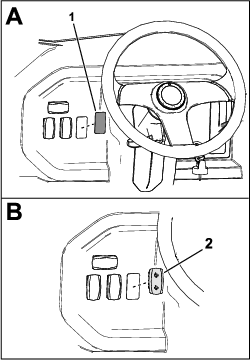

2. Retire la tapa de plástico del salpicadero (Figura 4).



   Figura 4

   1. Tapón
   2. Interruptor

3. Instale el interruptor a través del hueco del salpicadero (Figura 4).

   Asegúrese de que el interruptor esté orientado correctamente, tal y como se muestra en la Figura 4.

4. Instale el conector del arnés de cables de la máquina (con la etiqueta [interruptor de elevación de la caja]) en el interruptor.

1. Eleve la plataforma de carga; consulte el procedimiento de Elevación de la plataforma de carga en el Manual del operador de la máquina.

2. Retire los pasadores de horquilla, las chavetas y los espaciadores que fijan el cilindro existente a la plataforma y al bastidor de la máquina (Figura 5).

3. Retire de la máquina el cilindro de la plataforma existente.

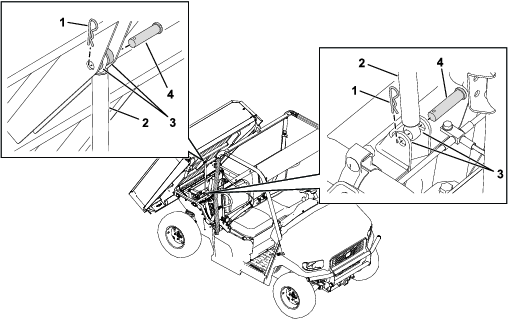

   Figura 5

   1. Chaveta
   2. Cilindro de la plataforma
   3. Espaciadores
   4. Pasador de horquilla

Piezas necesarias en este paso:

1. Instale el cilindro de elevación al soporte del bastidor trasero con un pasador y una chaveta (Figura 6).



   Figura 6

   1. Cilindro de elevación
   2. Pasador de horquilla
   3. Chaveta

2. Conecte el conector del arnés de cables con la etiqueta (actuador de elevación de la caja) en el cilindro de elevación.

   Note: El conector del arnés de cables se encuentra situado junto al enlace transversal que está por encima del motor.

3. Conecte el cable negativo (-) de la batería al borne de la batería (Figura 7).



   Figura 7

   1. Cable negativo (-) de la batería
   2. Borne de la batería

4. Presione hacia arriba en el interruptor de elevación de la plataforma para extender el cilindro de elevación.

5. Conecte la sección extendida del cilindro de elevación a la plataforma de carga con un pasador y una chaveta (Figura 8).



   Figura 8

   1. Chaveta
   2. Pasador de horquilla

1. Retire el muelle del soporte del enganche (Figura 9).



   Figura 9

2. Retire el perno con arandela prensada (¼" x 1¾") y la placa roscada que fijan el enganche al tubo del enganche (Figura 10).

3. Retire el enganche (Figura 10).



   Figura 10

   1. Perno con arandela prensada (¼" x 1¾")
   2. Placa roscada
   3. Enganche

4. Repita los pasos 1 a 4 en el otro lado de la plataforma de carga.

5. Mientras desliza el tubo del enganche hacia el medio de la máquina, cuando caiga un lado del tubo, tire del tubo hacia usted (Figura 11).

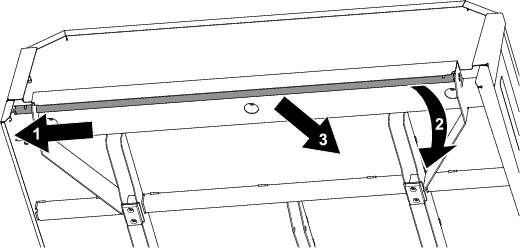

   Figura 11

   1. Deslice el tubo del enganche hacia el medio de la máquina.
   2. Deje caer un lado del tubo hacia fuera.
   3. Tire del tubo hacia usted.

Presione el interruptor hacia arriba (Figura 12) para elevar la plataforma.

Presione el interruptor hacia abajo (Figura 12) para bajar la plataforma.

Figura 12

1. Eleve la plataforma.
2. Baje la plataforma.
