Elektrisk løftesett for plan

1. Parker maskinen på et jevnt underlag.

2. Flytt girspaken til P (PARKERING)-stillingen.

3. Slå av motoren og ta ut nøkkelen.

4. Vent til motoren har kjølt seg helt ned.



   Figur 1

5. Koble den negative (-) batterikabelen fra polen på batteriet.



   Figur 2

   1. Negativ (-) batterikabel
   2. Batteripol

Deler som er nødvendige for dette trinnet:

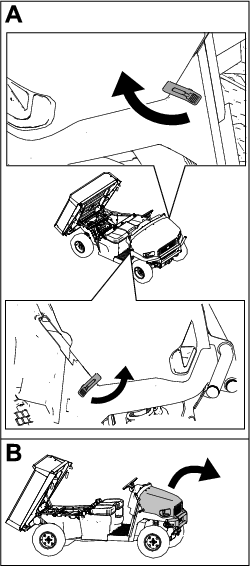

1. Åpne panseret (Figur 3).

   Maskinens ledningsselekobling (merket ) for bryteren er plassert under panseret og nær lykt- og farelysbryterne.



   Figur 3

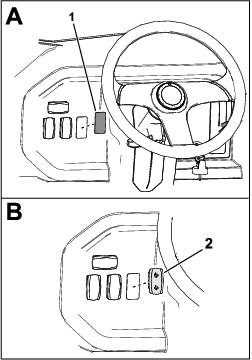

2. Fjern plastdekslet fra instrumentbordet (Figur 4).



   Figur 4

   1. Plugg
   2. Bryter

3. Monter bryteren gjennom åpningen i dashbordet (Figur 4).

   Kontroller at bryteren er riktig innrettet, som vist i Figur 4.

4. Monter maskinens ledningsselekobling (merket ) til bryteren.

1. Hev lasteplanet. Se prosedyren for å heve lasteplanet i brukerhåndboken for maskinen.

2. Fjern splittpinnene, hårnålssplintene og avstandsstykkene som fester den eksisterende sylinderen til planet og maskinrammen (Figur 5).

3. Fjern den eksisterende plansylinderen fra maskinen.



   Figur 5

   1. Hårnålssplint
   2. Plansylinder
   3. Avstandsstykker
   4. Splittpinne

Deler som er nødvendige for dette trinnet:

1. Monter løftesylinderen til den bakre rammebraketten med en splittpinne og hårnålssplint (Figur 6).



   Figur 6

   1. Løftesylinder
   2. Splittpinne
   3. Hårnålssplint

2. Koble ledningssatskontakten merket til løftesylinderen.

   Note: Ledningssatskontakten er plassert i nærheten av krysskoblingen som er over motoren.

3. Koble den negative (-) batterikabelen til batteripolen (Figur 7).



   Figur 7

   1. Negativ (-) batterikabel
   2. Batteripol

4. Trykk oppover på planløftebryteren for å forlenge løftesylinderen.

5. Monter den forlengede delen av løftesylinderen til lasteplanet ved hjelp av en splittpinne og hårnålssplint (Figur 8).



   Figur 8

   1. Hårnålssplint
   2. Splittpinne

1. Fjern fjæren fra låsebraketten (Figur 9).



   Figur 9

2. Fjern flenshodebolten (¼ x 1¾ tomme) og den gjengede platen for å feste låsen til låserøret (Figur 10).

3. Fjern låsen (Figur 10).



   Figur 10

   1. Flenshodebolt (¼ x 1¾ tomme)
   2. Gjenget plate
   3. Lås

4. Gjenta trinn 1 til 4 på den andre siden av lasteplanet.

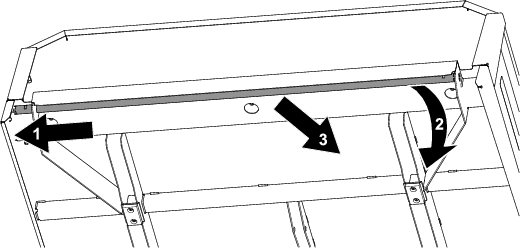

5. Mens du skyver låserøret mot midten av maskinen, trekker du røret mot deg når den ene siden av røret faller (Figur 11).



   Figur 11

   1. Skyv låserøret mot midten av maskinen.
   2. La den ene siden av røret falle ut.
   3. Trekk røret mot deg.

Trykk oppover på bryteren f (Figur 12) for å løfte planet.

Trykk nedover på bryteren (Figur 12) for å senke planet.

Figur 12

1. Hev planet.
2. Senk planet.
