Kit de elevador elétrico da plataforma

1. Estacione a máquina numa superfície nivelada.

2. Mova a alavanca da transmissão para a posição P (ESTACIONAR).

3. Desligue o motor e retire a chave.

4. Deixe arrefecer completamente o motor.



   Figura 1

5. Desligue o cabo negativo (-) do pólo da bateria.



   Figura 2

   1. Cabo negativo (-) da bateria
   2. Borne da bateria

Peças necessárias para este passo:

1. Eleve o capot (Figura 3).

   O conetor da cablagem da máquina (rotulado [interruptor de elevação da caixa]) do interruptor encontra-se debaixo do capot e junto dos interruptores do farol e da luz de perigo.



   Figura 3

2. Retire a cobertura plástica do painel de instrumentos (Figura 4).



   Figura 4

   1. Tampão
   2. Interruptor

3. Instale o interruptor através da abertura no painel de instrumentos (Figura 4).

   Certifique-se de que o interruptor está devidamente orientado, como se mostra na Figura 4.

4. Instale o conetor da cablagem da máquina (rotulado [interruptor de elevação da caixa]) no interruptor.

1. Levante a plataforma de carga; consulte o procedimento Elevação da plataforma de carga no Manual do utilizador da sua máquina.

2. Remova os passadores de forquilha, contrapinos e espaçadores que prendem o cilindro existente à plataforma e estrutura da máquina (Figura 5).

3. Retire o cilindro da plataforma existente da máquina.



   Figura 5

   1. Perno de gancho
   2. Cilindro da plataforma
   3. Espaçadores
   4. Passador de forquilha

Peças necessárias para este passo:

1. Instale o cilindro de elevação no suporte da estrutura traseira utilizando um passador de forquilha e um perno de gancho (Figura 6).



   Figura 6

   1. Cilindro de elevação
   2. Passador de forquilha
   3. Perno de gancho

2. Ligue o conector da cablagem rotulado (acionador de elevação da caixa) ao cilindro de elevação.

   Note: O conector da cablagem encontra-se junto da ligação transversal que se encontra acima do motor.

3. Ligue o cabo negativo (-) da bateria ao pólo da bateria (Figura 7).



   Figura 7

   1. Cabo negativo (-) da bateria
   2. Borne da bateria

4. Empurre o interruptor de elevação da plataforma para cima para estender o cilindro de elevação.

5. Instale a parte estendida do cilindro de elevação para a plataforma de carga utilizando um passador de forquilha e um perno de gancho (Figura 8).



   Figura 8

   1. Perno de gancho
   2. Passador de forquilha

1. Remova a mola do suporte do trinco (Figura 9).



   Figura 9

2. Retire o parafuso de cabeça flangeada (¼ x 1¾ pol.) e a placa roscada que fixa o trinco ao tubo do trinco (Figura 10).

3. Remova o trinco (Figura 10).



   Figura 10

   1. Parafuso de cabeça flangeada (¼ x 1¾ pol.)
   2. Placa roscada
   3. Ativação

4. Repita os passos 1 a 4 no outro lado da plataforma de carga.

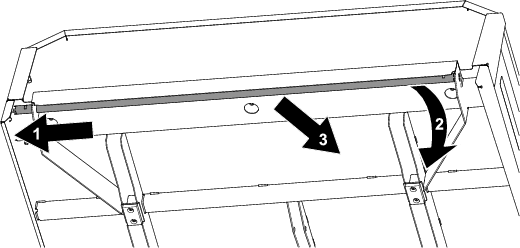

5. Deslizando o tubo do trinco para o meio da máquina, quando um dos lados do tubo cair, puxe o tubo na sua direção (Figura 11).



   Figura 11

   1. Deslize o tubo do trinco para o meio da máquina.
   2. Deixe cair um lado do tubo para fora.
   3. Puxe o tubo na sua direção.

Empurre o interruptor para cima (Figura 12) para elevar a plataforma.

Empurre o interruptor para baixo (Figura 12) para descer a plataforma.

Figura 12

1. Eleve a plataforma.
2. Desça a plataforma.
