Sæt til elektrisk ladløft

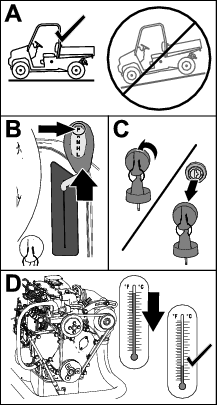

1. Parker maskinen på en plan flade.

2. Flyt gearstangen til positionen P (PARK) (parker).

3. Sluk motoren, og tag nøglen ud.

4. Vent, til motoren er kølet helt af.



   Figur 1

5. Tag batteriets minuskabel (-) af batteripolen.



   Figur 2

   1. Batteriets minuskabel (-)
   2. Batteripol

Dele, der skal bruges til dette trin:

1. Løft motorhjelmen (Figur 3).

   Maskinens ledningsnetstik (mærket ) til kontakten er placeret under motorhjelmen og i nærheden af forlygte- og farelampekontakterne.



   Figur 3

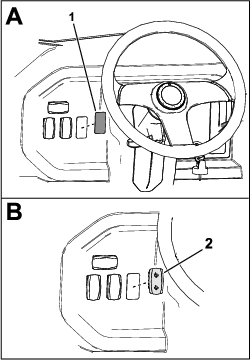

2. Fjern plastdækslet fra instrumentbrættet (Figur 4).



   Figur 4

   1. Prop
   2. Kontakt

3. Monter kontakten gennem åbningen i instrumentbrættet (Figur 4).

   Sørg for, at kontakten vender korrekt som vist på Figur 4.

4. Monter maskinens ledningsnetstik (mærket ) til kontakten.

1. Hæv ladet. Se proceduren Hævning af ladet i betjeningsvejledningen til maskinen.

2. Afmonter gaffelboltene, låseclipsene og afstandsbøsningerne, der fastgør den eksisterende cylinder til ladet og maskinstellet (Figur 5).

3. Fjern den eksisterende ladcylinder fra maskinen.



   Figur 5

   1. Låseclips
   2. Ladcylinder
   3. Afstandsbøsninger
   4. Gaffelbolt

Dele, der skal bruges til dette trin:

1. Monter løftecylinderen til det bageste stelbeslag med en gaffelbolt og låseclips (Figur 6).



   Figur 6

   1. Løftecylinder
   2. Gaffelbolt
   3. Låseclips

2. Slut ledningsnetstikket mærket til løftecylinderen.

   Note: Ledningsnetstikket er placeret i nærheden af krydsforbindelsen, der er over motoren.

3. Slut batteriets minuskabel (-) til batteripolen (Figur 7).



   Figur 7

   1. Batteriets minuskabel (-)
   2. Batteripol

4. Tryk kontakten opad på kontakten til ladløft for at strække løftecylinderen ud.

5. Monter den udstrakte del af løftecylinderen på ladet med en gaffelbolt og låseclips (Figur 8).



   Figur 8

   1. Låseclips
   2. Gaffelbolt

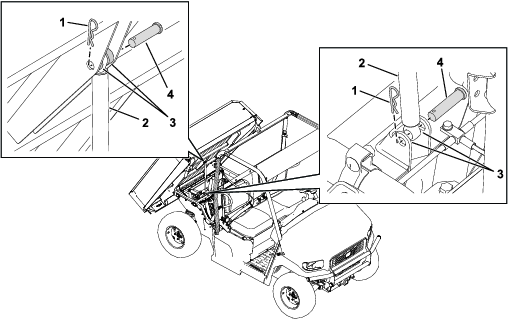

1. Fjern fjederen fra låsebeslaget (Figur 9).



   Figur 9

2. Fjern flangehovedskruen (¼" x 1¾") og pladen med gevind, der fastgør låsen til låserøret (Figur 10).

3. Fjern låsen (Figur 10).



   Figur 10

   1. Flangehovedbolt (¼" x 1¾")
   2. Plade med gevind
   3. Lås

4. Gentag trin 1 til 4 på den anden side af ladet.

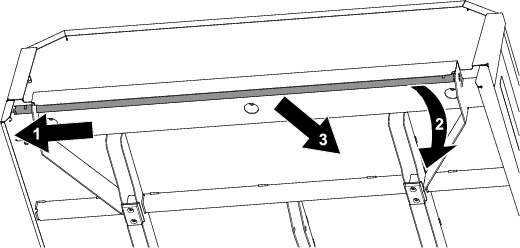

5. Når låserøret skubbes mod maskinens midte, skal du trække røret mod dig, når den ene side af røret løsrives (Figur 11).



   Figur 11

   1. Skub låserøret mod midten af maskinen.
   2. Den ene side af røret løsrives.
   3. Træk røret mod dig.

Tryk kontakten opad (Figur 12) for at hæve ladet.

Tryk nedad på kontakten (Figur 12) for at sænke ladet.

Figur 12

1. Hæv ladet.
2. Sænk ladet.
