Kit de levage de plateau électrique

1. Garez la machine sur une surface plane et horizontale.

2. Placez le levier sélecteur en position P (STATIONNEMENT).

3. Coupez le moteur et enlevez la clé.

4. Attendez que le moteur soit complètement froid.



   Figure 1

5. Débranchez le câble négatif (–) de la batterie de la borne de batterie.



   Figure 2

   1. Câble négatif (–) de la batterie
   2. Borne de la batterie

Pièces nécessaires pour cette opération:

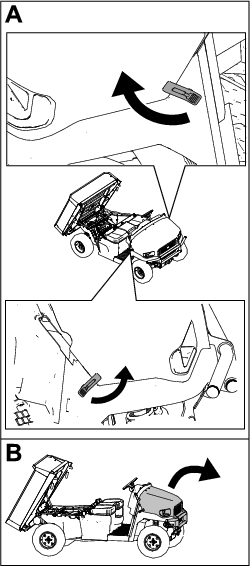

1. Ouvrez le capot (Figure 3).

   Le connecteur du faisceau de la machine (étiqueté ) prévu pour l'interrupteur est situé sous le capot, près des contacteurs des phares et des feux de détresse.



   Figure 3

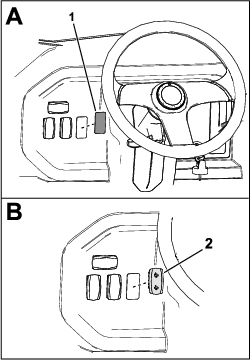

2. Retirez l'obturateur en plastique sur le tableau de bord (Figure 4).



   Figure 4

   1. Obturateur
   2. Interrupteur

3. Insérez l'interrupteur dans l'ouverture du tableau de bord (Figure 4).

   Vérifiez que l'interrupteur est orienté correctement comme montré à la Figure 4).

4. Branchez le connecteur du faisceau de la machine (étiqueté ) sur l'interrupteur.

1. Levez le plateau de chargement ; voir la procédure de Levage du plateau de chargement dans le Manuel de l'utilisateur de la machine.

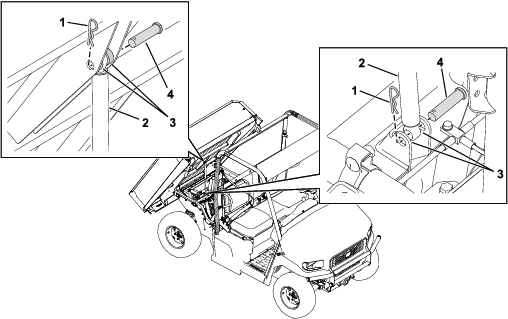

2. Retirez les axes de chape, les goupilles fendues et les entretoises qui fixent le vérin existant sur le plateau et le cadre de la machine (Figure 5).

3. Déposez le vérin de plateau existant de la machine.



   Figure 5

   1. Goupille fendue
   2. Vérin du plateau
   3. Entretoises
   4. Axe de chape

Pièces nécessaires pour cette opération:

1. Fixez le vérin de levage sur le support arrière du cadre à l'aide d'un axe de chape et d'une goupille fendue (Figure 6).



   Figure 6

   1. Vérin de levage
   2. Axe de chape
   3. Goupille fendue

2. Branchez le connecteur de faisceau étiqueté sur le vérin de levage.

   Note: Le connecteur de faisceau est situé près de la liaison transversale au-dessus du moteur.

3. Branchez le câble négatif (–) de la batterie sur la borne de batterie (Figure 7).



   Figure 7

   1. Câble négatif (–) de la batterie
   2. Borne de la batterie

4. Appuyez sur le haut de l'interrupteur de levage du plateau pour déployer le vérin de levage.

5. Fixez la partie déployée du vérin de levage au plateau de chargement à l'aide d'un axe de chape et d'une goupille fendue (Figure 8).



   Figure 8

   1. Goupille fendue
   2. Axe de chape

1. Décrochez le ressort du support du verrou (Figure 9).



   Figure 9

2. Retirez le boulon à embase (¼" x 1¾") et la plaque filetée qui fixent le verrou sur le tube (Figure 10).

3. Déposez le verrou (Figure 10).



   Figure 10

   1. Boulon à embase (¼" x 1¾")
   2. Plaque filetée
   3. Verrou

4. Répétez les opérations 1 à 4 de l'autre côté du plateau de chargement.

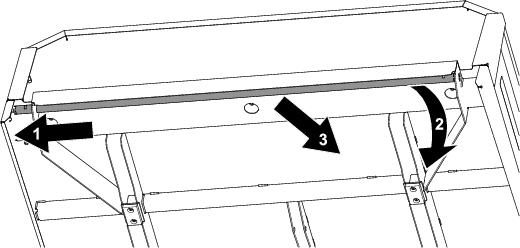

5. Poussez le tube du verrou vers le centre de la machine puis, quand un côté du tube s'affaisse, tirez le tube vers vous (Figure 11).



   Figure 11

   1. Pousser le tube vers le centre de la machine.
   2. Abaisser un côté du tube.
   3. Tirer le tube vers soi.

Appuyez sur le haut de l'interrupteur (Figure 12) pour lever le plateau.

Appuyez sur le bas de l'interrupteur (Figure 12) pour baisser le plateau.

Figure 12

1. Levée du plateau
2. Abaissement du plateau
