Kit di sollevamento elettrico del pianale

1. Parcheggiate la macchina su terreno pianeggiante.

2. Spostate la leva della trasmissione in posizione P (PARCHEGGIO).

3. Spegnete il motore e togliete la chiave.

4. Attendete che il motore si raffreddi completamente.



   Figura 1

5. Scollegate il cavo negativo (-) della batteria dal polo della batteria.



   Figura 2

   1. Cavo negativo della batteria
   2. Polo della batteria

Parti necessarie per questa operazione:

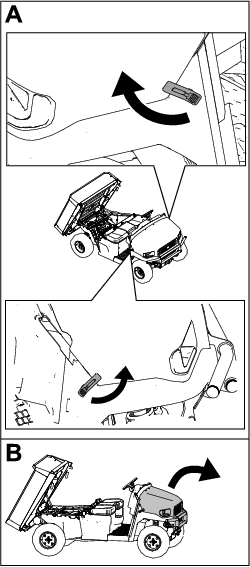

1. Alzate il cofano (Figura 3).

   Il connettore del cablaggio preassemblato della macchina (con l’etichetta , “Interruttore dell’elevatore di casse”) per l’interruttore è posto sotto il cofano e in prossimità degli interruttori dei fari e delle luci di emergenza.



   Figura 3

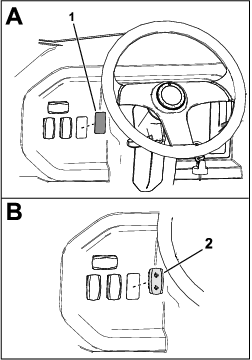

2. Rimuovete il coperchio in plastica dal cruscotto (Figura 4).



   Figura 4

   1. Tappo
   2. Interruttore

3. Montate l’interruttore attraverso l’apertura nel cruscotto (Figura 4).

   Accertatevi che l’interruttore sia posizionato nella direzione corretta come illustrato nella Figura 4.

4. Montate il connettore del cablaggio preassemblato della macchina (con l’etichetta , “Interruttore dell’elevatore di casse”) nell’interruttore.

1. Sollevate il pianale di carico; fate riferimento alla procedura Sollevamento del pianale di carico nel Manuale dell’operatore della vostra macchina.

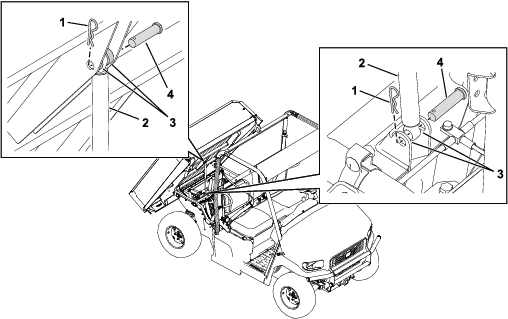

2. Rimuovete i perni con testa, le coppiglie e i distanziali che fissano il cilindro esistente al pianale e al telaio della macchina (Figura 5).

3. Rimuovete il cilindro del pianale esistente dalla macchina.



   Figura 5

   1. Coppiglia
   2. Cilindro del pianale
   3. Distanziali
   4. Perno con testa

Parti necessarie per questa operazione:

1. Collegate il cilindro di sollevamento alla staffa del telaio posteriore utilizzando un perno con testa e una coppiglia (Figura 6).



   Figura 6

   1. Cilindro di sollevamento
   2. Perno con testa
   3. Coppiglia a forcina

2. Collegate il connettore del cablaggio preassemblato con l’etichetta (Attuatore dell’elevatore di casse) al cilindro di sollevamento.

   Note: Il connettore del cablaggio preassemblato è posto in prossimità del reticolato sopra il motore.

3. Collegate il cavo negativo (-) della batteria al polo della batteria (Figura 7).



   Figura 7

   1. Cavo negativo della batteria
   2. Polo della batteria

4. Premete l’interruttore di sollevamento del pianale verso l'alto per estendere il cilindro di sollevamento.

5. Montate la porzione estesa del cilindro di sollevamento sul pianale di carico utilizzando un perno con testa e una coppiglia (Figura 8).



   Figura 8

   1. Coppiglia a forcina
   2. Perno con testa

1. Rimuovete la molla dalla staffa del fermo (Figura 9).



   Figura 9

2. Rimuovete il bullone a testa flangiata (¼" x 1¾") e la piastra filettata che fissano il fermo al tubo del fermo (Figura 10).

3. Rimuovete il fermo (Figura 10).



   Figura 10

   1. Bullone a testa flangiata (¼" x 1¾")
   2. Piastra filettata
   3. Attivazione

4. Ripetete i passaggi da 1 a 4 sull’altro lato del pianale di carico.

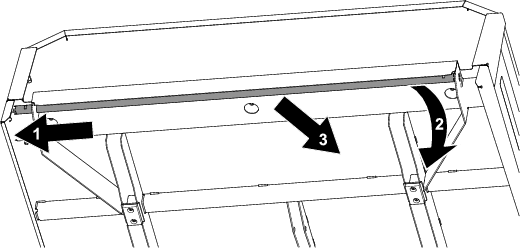

5. Mentre fate scorrere il tubo del fermo verso la parte centrale della macchina, quando un lato del tubo si abbassa, tirate il tubo verso di voi (Figura 11).



   Figura 11

   1. Fate scorrere il tubo del fermo verso la parte centrale della macchina.
   2. Lasciate un lato del tubo.
   3. Tirate il tubo verso di voi.

Premete l’interruttore verso l’alto (Figura 12) per sollevare il pianale.

Premete l’interruttore verso il basso (Figura 12) per abbassare il pianale.

Figura 12

1. Sollevate il pianale.
2. Abbassate il pianale.
