Installatie
De machine klaarmaken voor de montage
-
Parkeer de machine op een horizontaal oppervlak.
-
Zet de transmissiehendel in de stand P (PARKEREN).
-
Zet de motor af en haal het sleuteltje uit het contact.
-
Wacht tot de motor volledig afgekoeld is.
-
Koppel de minkabel (-) los van de accupool.
De schakelaar monteren
Benodigde onderdelen voor deze stap:
| Tuimelschakelaar | 1 |
-

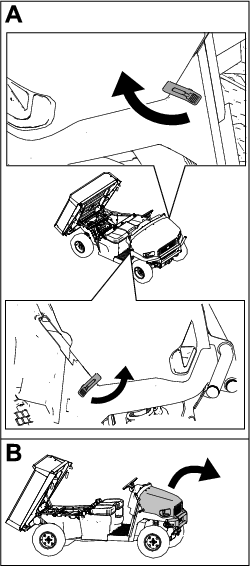

Til de motorkap op (Figuur 3).
De connector van de machinekabelboom (met de aanduiding ) voor de schakelaar bevindt zich onder de motorkap en dicht bij de schakelaar voor de koplampen en voor de gevarenverlichting.
-
Verwijder de plastic kap van het dashboard (Figuur 4).
-
Monteer de schakelaar door de opening in het dashboard (Figuur 4).
Zorg dat de schakelaar juist staat; zie Figuur 4.
-
Monteer de connector van de machinekabelboom (met de aanduiding ) aan de schakelaar.
De bestaande laadbakcilinder verwijderen
-
Breng de laadbak omhoog; raadpleeg de procedure De laadbak omhoogbrengen in de Gebruikershandleiding van uw machine.
-

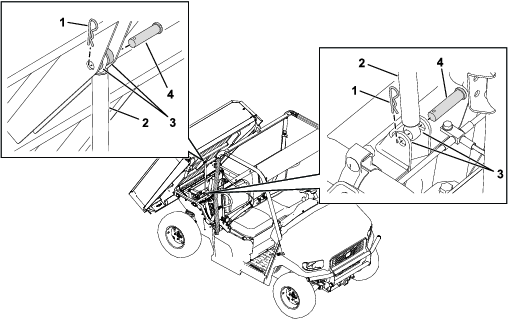

Verwijder de gaffelpennen, R-pennen en afstandsstukken waarmee de bestaande cilinder is bevestigd aan de laadbak en het machineframe (Figuur 5).
-
Verwijder de bestaande laadbakcilinder van de machine.
De hefcilinder monteren
Benodigde onderdelen voor deze stap:
| 12 V-actuator | 1 |
| Gaffelpen | 2 |
| R-pen | 2 |
-
Monteer de hefcilinder aan de achterframebugel met een gaffelpen en R-pen (Figuur 6).
-
Sluit de kabelboomconnector met de aanduiding aan op de hefcilinder.
Note: De kabelboomconnector bevindt zich dicht bij de kruisverbinding boven de motor.
-
Sluit de minkabel (-) aan op de accu (Figuur 7).
-
Druk de schakelaar van de laadbaklift naar boven om de hefcilinder naar buiten te schuiven.
-
Monteer het uitgeschoven gedeelte van de hefcilinder aan de laadbak met een gaffelpen en een R-pen (Figuur 8).
De vergrendelingen van de laadbak verwijderen
-
Verwijder de veer van de beugel van de vergrendeling (Figuur 9).
-
Verwijder de flenskopbout (¼" x 1¾") en de plaat met schroefdraad waarmee de vergrendeling aan de buis ervan bevestigd is (Figuur 10).
-
Verwijder de vergrendeling (Figuur 10).
-
Herhaal stap 1 tot 4 aan de andere kant van de laadbak.
-

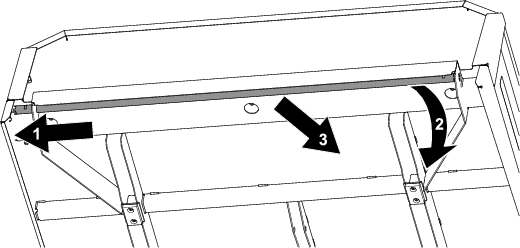

Schuif de vergrendelingsbuis naar het midden van de machine; valt de ene zijde van de buis, trek dan de buis naar u toe (Figuur 11).
Gebruiksaanwijzing
Waarschuwing
Als u met de machine rijdt wanneer de laadbak omhooggebracht is, kan de machine omslaan of gaan rollen, wat u en/of omstanders mogelijk letsel kan toebrengen en de laadbak kan beschadigen.
-
Gebruik de machine uitsluitend als de laadbak is neergelaten.
-
Nadat de inhoud in de laadbak is gestort, moet u de laadbak neerlaten.
Voorzichtig
De laadbak is zwaar en kan uw handen of andere lichaamsdelen verpletteren.
Houd uw handen en andere lichaamsdelen uit de buurt van de bak als u deze neerlaat.
