Комплект подъема кузова с электроприводом

1. Установите машину на ровной поверхности.

2. Переведите рычаг коробки передач в положение P (Стоянка).

3. Выключите двигатель и извлеките ключ из замка зажигания.

4. Подождите, пока двигатель полностью остынет.



   Рисунок 1

5. Отсоедините отрицательный (-) провод от от полюсного штыря аккумулятора.



   Рисунок 2

   1. Отрицательный (-) кабель аккумулятора
   2. Штырь аккумулятора

Детали, требуемые для этой процедуры:

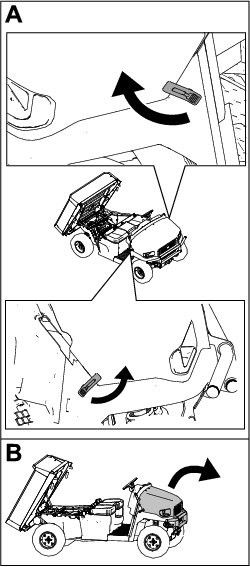

1. Поднимите капот (Рисунок 3).

   Разъем жгута проводов машины (обозначенный ) для переключателя расположен под капотом и рядом с переключателями фары и аварийного светового сигнала.



   Рисунок 3

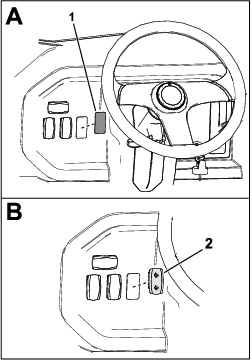

2. Удалите пластмассовую заглушку из приборной панели (Рисунок 4).



   Рисунок 4

   1. Заглушка
   2. Переключатель

3. Вставьте переключатель через отверстие в приборной панели (Рисунок 4).

   Проследите за тем, чтобы переключатель был ориентирован в правильном положении, как показано на Рисунок 4.

4. Подсоедините разъем жгута проводов машины (обозначенный ) к переключателю.

1. Поднимите грузовой кузов; см. описание процедуры «Подъем грузового кузова» в Руководстве оператора для вашей машины.

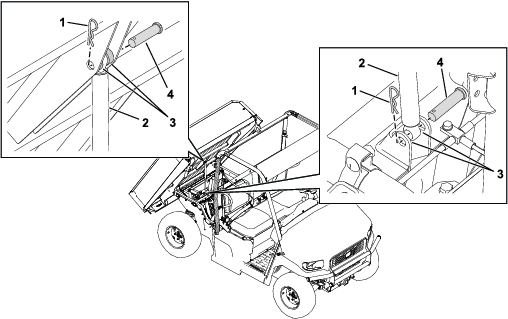

2. Снимите шплинтуемые штифты, шплинты и проставки, которые крепят имеющийся цилиндр к кузову и раме машины (Рисунок 5).

3. Снимите имеющийся цилиндр подъема кузова с машины.



   Рисунок 5

   1. Шплинт
   2. Цилиндр подъема кузова
   3. Проставки
   4. Шплинтуемый штифт

Детали, требуемые для этой процедуры:

1. Установите подъемный цилиндр на задний кронштейн рамы с помощью шплинтуемого штифта и шплинта (Рисунок 6).



   Рисунок 6

   1. Подъемный цилиндр
   2. Шплинтуемый штифт
   3. Шплинт

2. Подсоедините разъем, обозначенный , к подъемному цилиндру.

   Note: Разъем жгута проводов расположен рядом с поперечиной над двигателем.

3. Подсоедините отрицательный (-) кабель аккумулятора к полюсному штырю (Рисунок 7).



   Рисунок 7

   1. Отрицательный (-) кабель аккумулятора
   2. Штырь аккумулятора

4. Нажмите вверх на переключатель подъема кузова, чтобы выдвинуть подъемный цилиндр.

5. Вставьте выдвинутую часть подъемного цилиндра в грузовой кузов с помощью шплинтуемого штифта и шплинта (Рисунок 8).



   Рисунок 8

   1. Шплинт
   2. Шплинтуемый штифт

1. Снимите пружину с кронштейна защелки (Рисунок 9).



   Рисунок 9

2. Отверните болт с фланцевой головкой (¼ x 1¾ дюйма) и снимите резьбовую пластину, которая крепит защелку к трубке защелки (Рисунок 10).

3. Снимите защелку (Рисунок 10).



   Рисунок 10

   1. Болт с фланцевой головкой (¼ x 1¾ дюйма)
   2. Резьбовая пластина
   3. Фиксация

4. Повторите действия, описанные в пунктах 1 – 4, на другой стороне грузового кузова.

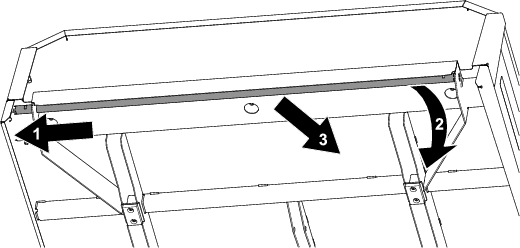

5. Переместите трубку защелки в направлении средней части машины, затем, когда одна сторона трубки упадет, потяните трубку на себя (Рисунок 11).



   Рисунок 11

   1. Потяните трубку защелки в направлении средней части машины.
   2. Одна сторона трубки выпадет из отверстия.
   3. Потяните трубку на себя.

Нажмите вверх на переключатель (Рисунок 12), чтобы поднять кузов.

Нажмите вниз на переключатель (Рисунок 12), чтобы опустить кузов.

Рисунок 12

1. Поднимите кузов.
2. Опустите кузов.
