Asennus
Koneen valmistelu
Varoitus
Kemikaalit ovat vaarallisia ja saattavat aiheuttaa henkilövahinkoja.
-
Lue kemikaalien etikettien ohjeet huolellisesti ennen käyttöä ja noudata kaikkia valmistajan suosituksia ja varoituksia.
-
Vältä kemikaalien joutumista iholle. Jos kemikaaleja joutuu iholle, pese kyseinen kohta huolellisesti saippualla ja puhtaalla vedellä.
-
Käytä suojalaseja ja muita suojavarusteita kemikaalin valmistajan antamien suositusten mukaan.
-
Siirrä kone tasaiselle alustalle.
-
Paina jarrupoljin pohjaan ja kytke seisontajarru.
-
Sammuta moottori ja irrota virta-avain.
-
Puhdista ruiskutuslaite. Lisätietoja on koneen käyttöoppaan kohdassa Ruiskutuslaitteen puhdistus.
Note: Noudata varovaisuutta irrottaessasi letkuja tämän sarjan asennuksen aikana ja pidä sanko valmiina letkuihin jääneiden liuosten varalta.
Letkukokoonpanon asennus
Vaiheeseen tarvittavat osat:
| Letkunkiristin | 3 |
| Suora liitin | 3 |
| O-rengas | 3 |
| Kuulaventtiili | 1 |
| Letku | 1 |
-
Katkaise oikeanpuoleisen puomin syöttöletku noin 75 cm:n etäisyydeltä oikeanpuoleisesta puomin syöttöventtiilistä. (Kuva 1).
-
Aseta O-rengas kuulaventtiilin molempiin aukkoihin (Kuva 1).
-
Kiinnitä kuulaventtiiliin kolme suoraa liitintä (Kuva 1).
-
Kiinnitä säiliön kierron leikattu letku kuulaventtiilikokoonpanoon kahdella letkunkiristimellä ja kiinnitä sitten sarjan mukana toimitettu letku kuulaventtiilikokoonpanon pohjaliitäntään letkunkiristimellä (Kuva 1).
Sarjan asennus puomiin
Vaiheeseen tarvittavat osat:
| Putki | 1 |
| Puomin suojus | 1 |
| Yhden suuttimen levy | 1 |
| Yhden suuttimen kannatin | 1 |
| Suuttimen asennuskokoonpano | 1 |
| Kiristinkokoonpano | 1 |
| Kulmamallinen letkuliitin | 1 |
| Letkunkiristin | 1 |
| Suutin | 1 |
| Muovinen supistin | 1 |
| Pultti | 3 |
| Aluslaatta | 1 |
| Laippamutteri | 3 |
-

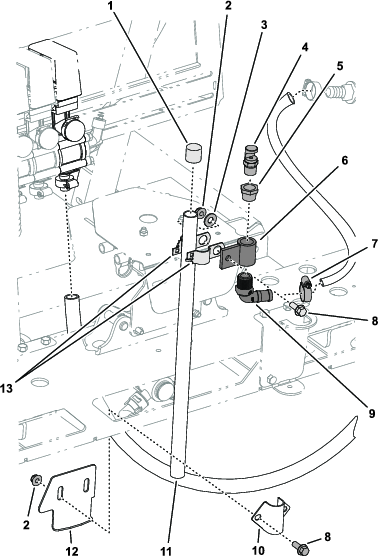

Kiinnitä kiristinkokoonpano ja suuttimen asennuskokoonpano putkeen yhdellä pultilla, yhdellä aluslaatalla ja yhdellä laippamutterilla (Kuva 2).
-
Aseta suojus putken päähän (Kuva 2).
-

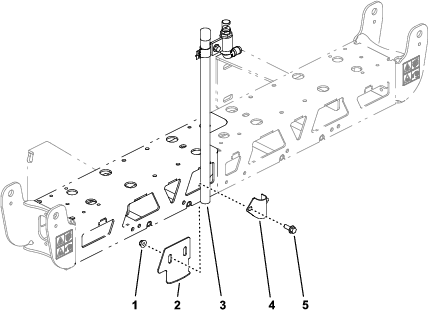

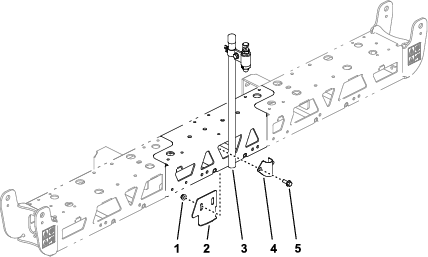

Kiinnitä putki keskipuomiin yhden suuttimen kannattimella ja yhden suuttimen levyllä sekä kahdella pultilla ja kahdella laippamutterilla (Kuva 2, Kuva 3 tai Kuva 4).
-
Asenna muovinen supistin suuttimen asennuskokoonpanon yläosaan ja asenna sitten suutin muoviseen supistimeen (Kuva 2).
-
Kiinnitä kulmamallinen letkuliitin suuttimen asennuskokoonpanon alaosaan ja kiinnitä säiliön kierron letku letkuliittimeen letkunkiristimellä (Kuva 2).
-
Kiinnitä letkun toinen pää säiliön kierron venttiiliin letkunkiristimellä (Kuva 2).
