Instalação
Preparação da máquina
Cuidado
Os químicos são perigosos e podem provocar ferimentos.
-
Antes de utilizar os químicos, leia as instruções das etiquetas e respeite as recomendações e precauções fornecidas pelo fabricante.
-
Evite o contacto dos químicos com a pele. Caso ocorra qualquer contacto, lave a zona afetada com sabão e água corrente.
-
Utilize óculos ou outro equipamento de proteção recomendado pelo fabricante.
-
Desloque a máquina para uma superfície nivelada.
-
Pressione totalmente o pedal do travão e engate o travão de estacionamento.
-
Desligue o motor e retire a chave.
-
Limpe o pulverizador; consulte a secção Limpeza do pulverizador no Manual do utilizador da máquina.
Note: Tenha cuidado ao desligar qualquer tubo durante a instalação do kit e tenha à mão um recipiente de recolha para qualquer solução que permaneça no tubo.
Instalação do conjunto de tubo alinhado
Peças necessárias para este passo:
| Braçadeira de tubos | 3 |
| União reta | 3 |
| Anel de retenção | 3 |
| Válvula de esfera | 1 |
| Tubo | 1 |
-
Corte o tubo de alimentação da rampa direita a 76 cm da válvula de alimentação da rampa direita. (Figura 1).
-
Coloque um anel de retenção em cada abertura da válvula de esfera (Figura 1).
-
Ligue 3 encaixes retos na válvula de esfera (Figura 1).
-
Prenda o tubo de agitação ao conjunto da válvula de esfera com duas abraçadeiras e, em seguida, prenda o tubo incluído com o kit no encaixe dentado inferior no conjunto da válvula de esfera com uma abraçadeira (Figura 1).
Montagem do kit na rampa
Peças necessárias para este passo:
| Tubo | 1 |
| Tampa da rampa | 1 |
| Placa de bico único | 1 |
| Faixa de bico único | 1 |
| Conjunto de montagem do bico | 1 |
| Conjunto da abraçadeira | 1 |
| Cotovelo de tubo estriado | 1 |
| Braçadeira de tubos | 1 |
| Bico | 1 |
| Redutor de plástico | 1 |
| Parafuso | 3 |
| Anilha | 1 |
| Porca flangeada | 3 |
-

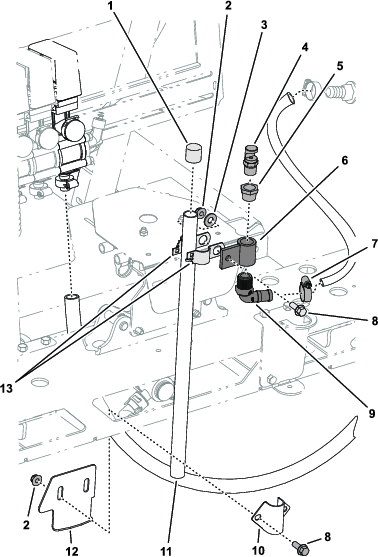

Prenda o conjunto da abraçadeira e o conjunto de montagem do bico ao tubo utilizando 1 parafuso, 1 anilha e 1 porca flangeada (Figura 2).
-
Coloque a tampa na parte superior do tubo (Figura 2).
-

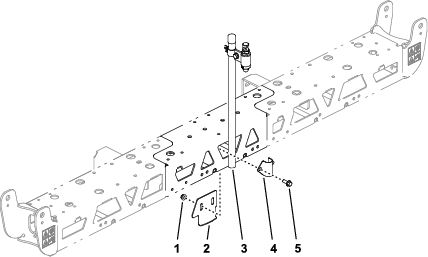

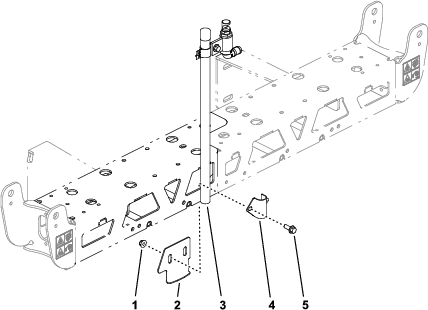

Prenda o tubo à rampa central utilizando a faixa de bico único e a placa de bico único utilizando dois parafusos e duas porcas flangeadas (Figura 2, Figura 3 ou Figura 4).
-
Coloque o redutor plástico na parte superior do conjunto de montagem do bico e, em seguida, insira o bico no redutor de plástico (Figura 2).
-
Ligue o cotovelo de tubo estriado à parte inferior do conjunto de montagem do bico e, em seguida, prenda o tubo de agitação ao tubo estriado com uma abraçadeira (Figura 2).
-
Ligue a outra extremidade do tubo à válvula de agitação com uma abraçadeira (Figura 2).
