Installazione
Preparazione della macchina
Attenzione
I prodotti chimici sono pericolosi e possono causare infortuni.
-
Leggere le istruzioni riportate sulle etichette dei prodotti chimici prima di maneggiarli e attenersi scrupolosamente a tutte le raccomandazioni e le precauzioni indicate dal produttore.
-
Tenere i prodotti chimici lontano dalla pelle. In caso di contatto con la pelle, lavare la zona contaminata con abbondante acqua pulita e sapone.
-
Indossare occhiali ed altri dispositivi di protezione raccomandati dal produttore del prodotto chimico.
-
Portate la macchina su una superficie piana.
-
Premete fino in fondo il pedale del freno e innestate il freno di stazionamento.
-
Spegnete il motore e togliete la chiave.
-
Pulite l'irroratrice; fate riferimento alla sezione Pulizia dell'irroratrice del Manuale dell'operatore della macchina.
Note: Prestate attenzione mentre scollegate i flessibili durante il montaggio del kit e tenete pronto un secchio di raccolta per l'eventuale soluzione rimasta nei flessibili.
Installazione del gruppo flessibile in linea
Parti necessarie per questa operazione:
| Fascetta stringitubo | 3 |
| Raccordo diritto | 3 |
| O-ring | 3 |
| Valvola a sfera | 1 |
| Flessibile da giardino | 1 |
-
Tagliate il flessibile della barra di alimentazione destro di 76 cm dalla valvola della barra di alimentazione destra. (Figura 1).
-
Posizionate un O-ring in ogni apertura della valvola a sfera (Figura 1).
-
Fissate 3 raccordi diritti sulla valvola sfera (Figura 1).
-
Fissate il flessibile dell'agitatore tagliato sul gruppo valvola a sfera con due fascette stringitubo, quindi fissate il flessibile in dotazione nel kit al raccordo dentellato in basso sul gruppo valvola a sfera con una fascetta stringitubo (Figura 1).
Montaggio del kit sulla barra
Parti necessarie per questa operazione:
| Tubo | 1 |
| Cappuccio della barra | 1 |
| Piastra con ugello singolo | 1 |
| Cinghia con ugello singolo | 1 |
| Gruppo attacco ugello | 1 |
| Serratubo Gruppo | 1 |
| Gomito portagomma | 1 |
| Fascetta stringitubo | 1 |
| Ugello | 1 |
| Riduttore in plastica | 1 |
| Bullone | 3 |
| Rondella | 1 |
| Dado flangiato | 3 |
-

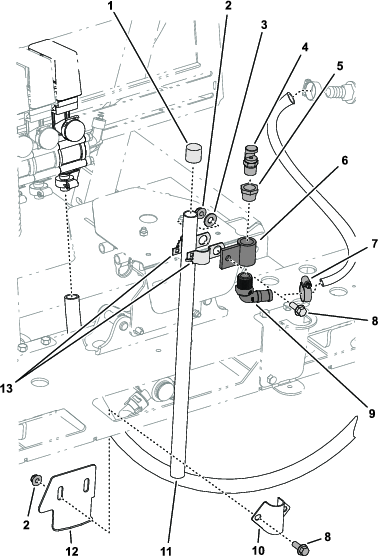

Fissate il gruppo serratubo e il gruppo attacco ugello sul tubo con 1 bullone, 1 rondella e 1 dado flangiato (Figura 2).
-
Posizionate il cappuccio sopra il tubo (Figura 2).
-

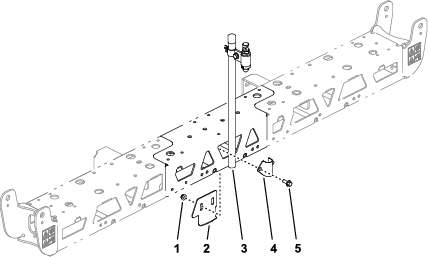

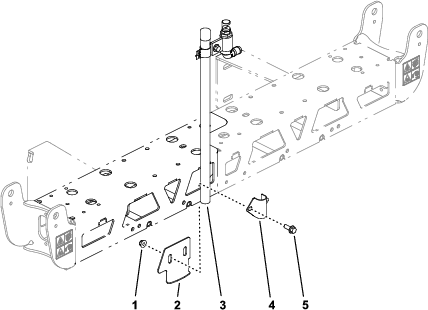

Fissate il tubo alla barra centrale con la cinghia e la piastra per ugello singolo utilizzando 2 bulloni e 2 dadi flangiati (Figura 2, Figura 3 o Figura 4).
-
Posizionate il riduttore in plastica sopra il gruppo attacco ugello, quindi inserite l'ugello nel riduttore in plastica (Figura 2).
-
Fissate il gomito portagomma in basso sul gruppo di attacco dell’ugello, quindi fissate il flessibile dell'agitatore al portagomma con una fascetta stringitubo (Figura 2).
-
Collegate l'altra estremità del flessibile alla valvola dell'agitatore con una fascetta stringitubo (Figura 2).
