ផ្លែកំកាំបិតប្រដាប់កាត់ស្មៅប្រើដៃរុញ

ម៉ាស៊ីនកាត់ស្មៅសណ្ដោងបាន Sand Pro®/Infield Pro® 3040 និង 5040

Model No. 08714-Serial No. 409600000 and Up

សេចក្តីផ្តើម

Important: ដើម្បីបង្កើនសុវត្ថិភាព ប្រសិទ្ធភាព និងការប្រើប្រាស់គ្រឿងចក្របានត្រឹមត្រូវ សូមមើល និងស្វែងយល់ឲ្យបានច្បាស់លាស់អំពីខ្លឹមសារនៃ សៀវភៅ​ណែនាំ​អ្នកបញ្ជា។ ការខកខានក្នុងការអនុវត្តតាមការណែនាំអំពីបញ្ជាទាំងនេះ ឬមិនបានទទួលការណ្ដុះបណ្ដាលត្រឹមត្រូវអាចបង្កឲ្យមានរបួសស្នាមទៅបាន។ សម្រាប់ព័ត៌មានបន្ថែមអំពីការបញ្ជាជាក់ស្ដែងប្រកបដោយសុវត្ថិភាព ដែលរួមមានគន្លឹះណែនាំអំពីសុវត្ថិភាព និងសម្ភារបណ្ដុះបណ្ដាល សូមចូលមើល www.Toro.com។

សូម​ចូលមើលវិបសាយគេហទំព័រ​នៃ​ក្រុមហ៊ុន Toro ដោយ​ផ្ទាល់​ដែល​​មាន​អាសយដ្ឋាន​ www.Toro.com ដើម្បីដឹងអំពី​​ផលិតផល និង​ព័ត៌មាន​អំពី​គ្រឿង​បន្ទាប់​បន្សំ ជំនួយការ​ស្វែងរក​អ្នក​ចែកចាយ​ ឬ​ចុះបញ្ជី​​ផលិតផល​របស់​អ្នក។

ពេលណា​អ្នក​ត្រូវការ​សេវាកម្ម គ្រឿងបន្លាស់​ Toro ពិតប្រាកដ ឬ​ព័ត៌មាន​បន្ថែម សូមទាក់ទង​ទៅ​អ្នក​ចែកចាយ​សេវាកម្មដែលមានការអនុញ្ញាត ឬ​ផ្នែក​សេវាកម្ម​អតិថិជនរ​បស់ក្រុមហ៊ុន Toro និង​ត្រៀម​ប្រាប់​អំពី​ម៉ូដែល​និង​លេខ​ស៊េរី​នៃ​ផលិតផល​របស់​អ្នក។ រូបភាព 1 កំណត់​អត្តសញ្ញាណ​ទីតាំងនៃ​ម៉ូដែល និងលេខស៊េរី​នៅ​លើ​ផលិតផល​របស់​អ្នក។ សរសេរ​លេខ​នៅ​ក្នុង​ចន្លោះ​​ដែលផ្ដល់ជូន។

Important: ជាមួយ​នឹង​ឧបករណ៍​ចល័ត​របស់​អ្នក អ្នក​អាច​ស្កេនកូដ QR នៅលើ​ស្លាក​លេខ​ស៊េរី (បើមានបិទ) ដើម្បី​ចូលមើល​ព័ត៌មាន​អំពីការធានា គ្រឿងបន្លាស់ និងផលិតផល​ផ្សេង​ទៀត។

g252191

រូបភាព 1

  1. ទីតាំង​របស់​ម៉ូដែល និង​លេខ​ស៊េរី

សៀវភៅនេះ​កំណត់​អត្តសញ្ញាណ​មុខសញ្ញាគ្រោះថ្នាក់​ដែលអាចកើតមាន និង​បង្ហាញ​សារ​សុវត្ថិភាពតាម​រយៈ​សញ្ញាព្រមាន​អំពី​សុវត្ថិភាព (រូបភាព 2) ដែល​បង្ហាញ​អំពី​មុខ​សញ្ញា​គ្រោះថ្នាក់​ដែលអាច​នឹង​បង្ក​ឲ្យ​មានរបួស​ធ្ងន់ធ្ងរ ឬ​ការស្លាប់ បើ​មិន​អនុវត្ត​តាម​ការ​ប្រុងប្រយ័ត្ន្ន​ដែលបាន​ផ្ដល់​ជូន​ទេ។

g000502

រូបភាព 2

សញ្ញាព្រមាន​អំពី​សុវត្ថិភាព

សៀវភៅ​នេះ​ប្រើពាក្យ 2 ម៉ាត់​ដើម្បី​រំលេច​ព័ត៌មាន។ សំខាន់ ប្រាប់​ឲ្យ​យកចិត្តទុកដាក់លើ​ព័ត៌មាន​មេកានិច​ពិសេស និង ចំណាំ សង្កត់ធ្ងន់លើ​ព័ត៌មាន​ទូទៅ​ដែលគួរ​យកចិត្តទុកដាក់​ជាពិសេស។

សុវត្ថិភាព

ស្លាកសញ្ញាសុវត្ថិភាព និងណែនាំ

Graphic

រូបភាព​ណែនាំ ឬការណែនាំ​អំពី​សុវត្ថិភាព គឺងាយ​មើល​ឃើញ​ដោយ​អ្នកបញ្ជា ហើយ​ស្ថិត​នៅ​ជិត​តំបន់​ដែល​អាច​មាន​គ្រោះថ្នាក់។ ប្ដូរចេញ​រូបភាព​ណាមួយ​ដែល​ខូច​ឬ​បាត់។
decal93-9879

93-9879

  1. គ្រោះថ្នាក់ដោយសារថាមពលនៅសល់—អាន សៀវភៅ​ណែនាំ​ប្រតិបត្តិករ។

ការផ្គុំដំឡើង

Note: កំណត់​ផ្នែក​ខាងឆ្វេង ​និង​ខាងស្ដាំ​នៃ​ម៉ាស៊ីន​ពី​ទីតាំង​ការបញ្ជា​ធម្មតា។

ការរៀបចំ​គ្រឿងចក្រ

g210130

រូបភាព 3

  1. ចតគ្រឿងចក្រនៅលើផ្ទៃរាបស្មើ។

  2. ដាក់ហ្វ្រាំងដៃ។

  3. ពន្លត់ម៉ាស៊ីន និងដកសោចេញ។

ការដំឡើង ឬ​ដាក់​ឈ្នាន់ចាក់សោ

គ្រឿងបន្លាស់ដែលត្រូវការសម្រាប់នីតិវិធីនេះ៖

ប៊ូឡុងរឹត (5/16 x 3/4 អ៊ិញ)2
ក្បាលឡោស៊ីរឹតពីរជាន់/អេគ្រូមួលសម្លាប់ (5/16 អ៊ិញ)2
ឈ្នាន់ចាក់សោ 1
រឺស័រ​រមួល 1
រ៉ង ឬ​កាសទ្រនាប់ (1-⅛ x 2 អ៊ិញ)1
កងទប់ 1
រ៉ង ឬ​កាសទ្រនាប់ (⅝ x 1 អ៊ិញ) 1
ក្បាល​ឡោស៊ី​រឹត​ពីរ​ជាន់ (⅝ អ៊ិញ) 1
ក្បាល​ឡោស៊ី​រឹត​ពីរ​ជាន់ (¼ អ៊ិញ) 1
ការដំឡើងដុំកង់1
ប៊ូឡុង (¼ x 2-¾ អ៊ិញ)1
រ៉ង ឬ​កាសទ្រនាប់ (9/32 អ៊ិញ)1

ការដំឡើងដុំកង់ និង​ឈ្នាន់ចាក់សោ

g210450g361308

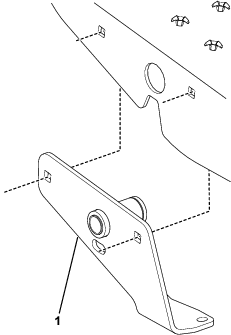

រូបភាព 4

  1. ការដំឡើងដុំកង់

  1. ដំឡើង ឬ​បំពាក់ដុំកង់ទៅខាងក្នុងកន្លែងដាក់ជើងផ្នែកខាងឆ្វេង​ដោយ​ប្រើប៊ូឡុងរឹត 2 គ្រាប់ (5/16 x ¾ អ៊ិញ)) និង​ក្បាលឡោស៊ីរឹតពីរជាន់/អេគ្រូមួលសម្លាប់ 2 គ្រាប់ (5/16 អ៊ិញ))។

    g252122

    រូបភាព 5

    1. ក្បាលឡោស៊ីរឹតពីរជាន់/អេគ្រូមួលសម្លាប់ (5/16 អ៊ិញ)។)
    2. ក្បាល​ឡោស៊ី​រឹត​ពីរ​ជាន់ (¼ អ៊ិញ)
    3. ការដំឡើងដុំកង់
    4. ប៊ូឡុងរឹត (5/16 x ¾ អ៊ិញ)
    5. រ៉ង ឬ​កាសទ្រនាប់ (9/32 អ៊ិញ)
    6. ប៊ូឡុង (¼ x 2-¾ អ៊ីញ)

  2. រឹតផ្នែកក្រោមបំផុតនៃដុំកង់​ភ្ជាប់ទៅនឹងគ្រោងម៉ាស៊ីនឲ្យមាំ​ដោយប្រើ​ប៊ូឡុង (¼ x 2-¾ អ៊ិញ), រ៉ង ឬ​កាសទ្រនាប់ (¼ អ៊ិញ), និង​ក្បាលឡោស៊ីរឹតពីរជាន់/អេគ្រូមួលសម្លាប់ (¼ អ៊ិញ) សូមមើល រូបភាព 5។

  3. មួល​ប៊ូឡុង​ក្នុងកម្រិតពី 71 ទៅ 92 N∙cm (100 ដល់ 130 in-lb)

  4. តម្រង់ឈ្នាន់ចាក់សោឲ្យចំទៅនឹងកន្លែងដាក់ជើង​ផ្នែកខាងឆ្វេង និង​រន្ធ​នានា​ក្នុង​ដុំកង់ (រូបភាព 6)។

    g252123

    រូបភាព 6

  5. បញ្ចូល​ឡាបស៊កឈ្នាន់ចាក់សោ​តាម​រន្ធ​នៅកន្លែងដាក់ជើង​ខាងឆ្វេង និង​កាត់តាមដុំកង់ (រូបភាព 6)។

  6. រំកិល​រឺស័រ​រមួល​ទៅលើ​ដុំកង់ នៅពេល​កំពុងធ្ពក់ចុងម្ខាងនៃ​រឹស័រ 1 ទៅលើ​កូនកន្លះ​ជាប់នឹង​ឈ្នាន់ជើង ហើយ​សង្កត់ចុងម្ខាងទៀតទៅនឹងបន្ទះបាតក្រោម (រូបភាព 7)។

    Note: ដាក់​រឹស័រឲ្យចំដុំកង់​ដូចដែលបានបង្ហាញឲ្យឃើញនៅក្នុង រូបភាព 7។

    g361296g361297

    រូបភាព 7

    1. រឺស័រ​រមួល
    2. ការដំឡើងដុំកង់
    3. កូនដែកស៊ក (ឈ្នាន់ចាក់សោ)

  7. ភ្ជាប់​រឺស័រ​រមួល​ឲ្យជាប់ទៅនឹង​បន្ទះទ្រនាប់ជ័រ​ដោយ​ប្រើ​រ៉ងសំប៉ែតមួយគ្រាប់ (1-⅛ x 2 អ៊ិញ) និង​កងទប់​មួយ (រូបភាព 8)។

    g252127

    រូបភាព 8

    1. កងទប់
    2. រ៉ង ឬ​កាសទ្រនាប់ (1-⅛ x 2 អ៊ិញ)
    3. ចង្អូរ (ដុំកង់)

  8. ភ្ជាប់​ឈ្នាន់ចាក់សោ​ឲ្យជាប់​ទៅនឹង​កន្លែងដាក់ជើង និង​ដុំកង់​ដោយប្រើ​រ៉ងសំប៉ែត​មួយ​គ្រាប់ (⅝ x 1 អ៊ិញ) និង​ក្បាលឡោស៊ីរឹតពីរជាន់/អេគ្រូមួលសម្លាប់ (⅝ អ៊ិញ) សូមមើល រូបភាព 9។

    Note: មិន​ត្រូវមួលក្បាលឡោស៊ី​ឲ្យតឹងខ្លាំងពេកទេ ហើយ​ឈ្នាន់ចាក់សោ​ត្រូវតែ​វិលដោយមិនទើសអ្វីទាំងអស់ នៅពេលបានសង្កត់។

    g252126

    រូបភាព 9

    1. ក្បាល​ឡោស៊ី (⅝ អ៊ិញ)
    2. រ៉ង ឬ​កាសទ្រនាប់ (⅝ x 1 អ៊ិញ)
    3. ឡាបស៊ក

ការបំពាក់កែងទ្រ

គ្រឿងបន្លាស់ដែលត្រូវការសម្រាប់នីតិវិធីនេះ៖

ការដំឡើងកែងទ្រ (Mounting bracket) 2
ប៊ូឡុង (½ x 3-½ អ៊ិញ) 4
ក្បាល​ឡោស៊ី​រឹត​ពីរ​ជាន់ (½អ៊ិញ) 4

Note: ត្រូវធ្វើឲ្យប្រាកដប្រជា​ថា កង់មុខ និង​កង់ក្រោយ​មាន​ការបញ្ចូលខ្យល់​កម្រិត​ពី 28 ដល់ 41 kPa (4 ទៅ 6 psi)។

  1. ទប់​ផ្នែកខាងក្រោយ​នៃ​គ្រឿងចក្រ ហើយ​ដោះ​កង់ក្រោយចេញ។

    Note: ដាក់​កំណល់ឲ្យចំពីក្រោមម៉ូទ័រម៉ោន​កង់ក្រោយ។

  2. មួលភ្ជាប់បង្គំជ្រុងទម្រ​តិចៗ​ទៅនឹងបំពង់ដាក់ជើងខាងឆ្វេង និង​ខាងស្ដាំ​ដោយប្រើ​ប៊ូឡុង 2 គ្រាប់ (½ x 3-½ អ៊ិញ) និង​ក្បាលឡោស៊ីរឹតពីរជាន់/អេគ្រូមួលសម្លាប់ (½ អ៊ិញ)។ ដាក់​កែង​ទម្រ​សម្រាប់​ដំឡើង​លើ និង​ប៊ូឡុង​ឲ្យត្រូវគ្នា​ដូចដែលបាន​បង្ហាញឲ្យឃើញនៅក្នុង រូបភាព 10។

    Note: កែងទ្រ​ខាងស្ដាំ​មិន​ត្រូវ​មាន​ការបំពាក់ទេ បើ​គ្រឿងចក្រ​នេះ​មាន​ការបំពាក់​ដោយ​របារឧបរណ៍បំពាក់ចំហៀងកណ្ដាល។

    g003622

    រូបភាព 10

    1. បង្គំ​កែង​ទម្រ​សម្រាប់​ដំឡើង​លើ
    2. ខាងមុខ
    3. ខាងឆ្វេង
    4. ខាងស្ដាំ

ការដំឡើងដៃស្ទូច

គ្រឿងបន្លាស់ដែលត្រូវការសម្រាប់នីតិវិធីនេះ៖

ដៃស្ទូចខាងស្ដាំ 1
ដៃស្ទូចខាងឆ្វេង 1
កន្លាស់ទាក់ 2
កន្លាស់អង្កាញ់ដង្កៀប2
បំពង់រមួល 1
ប៊ូឡុង (⅜ x 1 អ៊ិញ) 4
ក្បាល​ឡោស៊ី​រឹត​ពីរ​ជាន់ (⅜ អ៊ិញ) 4

  1. ដាក់ដៃស្ទូច​ដើម្បីឲ្យរន្ធកែងទ្រដៃស្ទូចនីមួយៗ​ត្រូវគ្នា​នឹងរន្ធ​កែងទ្រ (រូបភាព 11)។

  2. ភ្ជាប់ដៃស្ទូចខាងស្ដាំឲ្យត្រូវទៅនឹងកែងទ្រ​ដោយប្រើ​កន្លាស់ទាក់ និង​ដង្កៀបអង្កាញ់ (រូបភាព 11)។

  3. បំពាក់​ចុងម្ខាង​នៃ​បំពង់រមួល​ថ្នមៗ​ទៅនឹងដៃស្ទូចខាងស្ដាំ​ដោយប្រើ​ប៊ូឡុង 2 គ្រាប់ (⅜ x 1 អ៊ិញ) និង​ក្បាលឡោស៊ីរឹតពីរជាន់/អេគ្រូមួលសម្លាប់ (⅜ អ៊ិញ) សូមមើល រូបភាព 11។

    Note: មិនត្រូវរឹតប្រដាប់ចងភ្ជាប់នានា​នៅពេលនេះទេ។

  4. ភ្ជាប់ដៃស្ទូចខាងឆ្វេង​ឲ្យត្រូវទៅនឹងកែងទ្រ​ដោយប្រើ​កន្លាស់ទាក់ និង​ដង្កៀបអង្កាញ់ (រូបភាព 11)។

  5. បំពាក់​ចុងម្ខាង​ទៀត​នៃ​បំពង់រមួល​ថ្នមៗ​ទៅនឹងដៃស្ទូចខាងឆ្វេង​ដោយប្រើ​ប៊ូឡុង 2 គ្រាប់ (⅜ x 1 អ៊ិញ) និង​ក្បាលឡោស៊ីរឹតពីរជាន់/អេគ្រូមួលសម្លាប់ (⅜ អ៊ិញ) សូមមើល រូបភាព 11។

    Note: មិនត្រូវរឹតប្រដាប់ចងភ្ជាប់នានាគ្រឿងរឹតខ្ចៅខ្ចង​នៅពេលនេះទេ។

    g003625

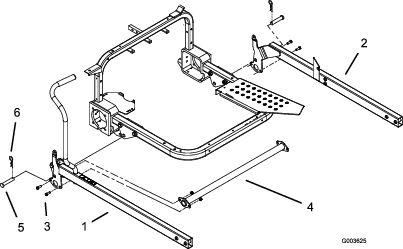

    រូបភាព 11

    1. ដៃស្ទូចខាងស្ដាំ
    2. ដៃស្ទូចខាងឆ្វេង
    3. ប៊ូឡុង (⅜ x 1 អ៊ិញ)
    4. បំពង់រមួល
    5. កន្លាស់ទាក់
    6. ដង្កៀបអង្កាញ់

ការបំពាក់ផ្លែកាំបិត

គ្រឿងបន្លាស់ដែលត្រូវការសម្រាប់នីតិវិធីនេះ៖

កាំបិតប្រវែង 1016 មម ឬ 40 អ៊ិញ (ដោយស្រេចនឹងចិត្ត អ្នកអាចទិញ និង​បំពាក់​ផ្លែកាំបិត​ប្រវែង 1524 មម ឬ 60 អ៊ិញតាមចិត្តចង់បាន) 1
បន្ទះជាគ្រឿងរណប 2
ប៊ូឡុង (⅜ x 1 អ៊ិញ) 2
ក្បាល​ឡោស៊ី​រឹត​ពីរ​ជាន់ (⅜ អ៊ិញ) 6
ប៊ូឡុង (⅜ x 3 អ៊ិញ) 4

Note: អ្នកអាចទិញផ្លែកាំបិតប្រវែង 152.4 សម (60 អ៊ិញ) តាមចិត្តចង់បាន។ ត្រូវបំពាក់ផ្លែកាំបិតប្រវែង 101.6 សម (40 អ៊ិញ) ដូចដែលមានការណែនាំប្រាប់​នៅក្នុងផ្នែកនេះ។

  1. ភ្ជាប់​បន្ទះជាគ្រឿងរណប​ថ្នមៗទៅនឹង​ផ្ទាំងកែងខាងក្នុង​ដែល​នៅលើ​បង្គំផ្លែកាំបិតនីមួយៗ។

    Note: ដាក់បន្ទះជាគ្រឿងរណប​ឲ្យចំកន្លែង​ដូចដែលបានបង្ហាញឲ្យឃើញនៅក្នុង រូបភាព 12។

  2. ភ្ជាប់ផ្នែកខាងមុខនៃដៃស្ទូច​ថ្នមៗ​ទៅនឹងកែងទ្រ និង​បន្ទះជាគ្រឿងរណប​ដោយ​ប្រើប៊ូឡុង 4 គ្រាប់ (⅜ x 3 អ៊ិញ) និង​ក្បាលឡោស៊ីរឹតពីរជាន់/អេគ្រូមួលសម្លាប់ 4 គ្រាប់ (⅜ អ៊ិញ) សូមមើល រូបភាព 12។

    Note: ការប្រើរន្ធស៊កភ្ជាប់ខាងលើៗនៃ​កែងទ្រ ឬ​ក្រចាប់ភ្ជាប់​ផ្លែកាំបិត​នឹង​ធ្វើឲ្យ​ផ្លែកាំបិតដំណើរការទៅមិនរលូនល្អ (រូបភាព 12)។

  3. ដោយការដាក់ផ្លែកាំបិតលើផ្ទៃរាបមានកម្រិតមួយ ត្រូវរឹតបន្តឹង​ប្រដាប់ចងភ្ជាប់​នានា​ដែល​ការពារដៃស្ទូចផ្លែកាំបិត (រូបភាព 12)។

    Note: មួលគ្រឿងរឹតភ្ជាប់ក្នុងកម្រិតពី 19 ទៅ 24 N∙m (14 ដល់ 18 ft-lb)។

  4. រឹតបន្តឹងប៊ូឡុង និងខ្ចៅមួលសម្លាប់​ដែលភ្ជាប់​ចុងសង្ខាងនៃ​បំពង់រមួល​ទៅនង​ដៃស្ទូច (រូបភាព 11)។

    Note: មួលគ្រឿងរឹតភ្ជាប់ក្នុងកម្រិតពី 19 ទៅ 24 N∙m (14 ដល់ 18 ft-lb)។

    g025725

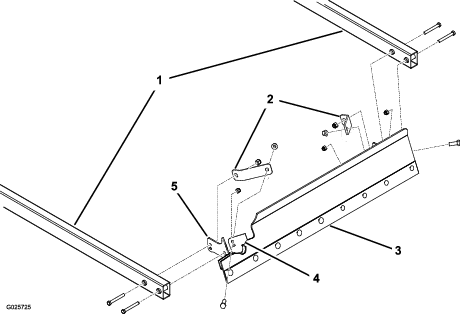

    រូបភាព 12

    1. ដៃស្ទូច
    2. បន្ទះជាគ្រឿងរណប
    3. ផ្លែកាំបិត
    4. ​ផ្ទាំងកែងខាងក្នុង (2)
    5. ក្រចាប់ភ្ជាប់ផ្លែកាំបិត

ការដំឡើងឈ្នាន់ជើងបញ្ជាដៃស្ទូច

គ្រឿងបន្លាស់ដែលត្រូវការសម្រាប់នីតិវិធីនេះ៖

ឈ្នាន់​ជើងដៃស្ទូច 1
ប៊ូឡុង (⅜ x 3 អ៊ិញ) 2
ក្បាល​ឡោស៊ី​រឹត​ពីរ​ជាន់ (⅜ អ៊ិញ) 4
កែងបំពាក់រឹស័រ 2
ប៊ូឡុង (⅜ x 2-¾ អ៊ិញ) 2
រឹស័រប្រទាក់រឹត 2
ដងរឺស័រ 2

  1. បំពាក់ឈ្នាន់ជើងដៃស្ទូចទៅខាងក្រៅដៃស្ទូចខាងឆ្វេង​ដោយ​ប្រើប៊ូឡុង 2 គ្រាប់ (⅜ x 3 អ៊ិញ) និងក្បាលឡោស៊ីរឹតពីរជាន់/អេគ្រូមួលសម្លាប់ 2 គ្រាប់ (⅜ អ៊ិញ)។

    Note: ដាក់ឈ្នាន់ជើង​ឲ្យចំកន្លែង​ដូចដែលបានបង្ហាញឲ្យឃើញនៅក្នុង រូបភាព 13។

    g003626

    រូបភាព 13

    1. ឈ្នាន់​ជើងដៃស្ទូច

  2. ដោះ​ក្បាលឡោស៊ី និង​ប៊ូឡុង ខាងក្រោម ​ដែលរឹតភ្ជាប់ក្រចាប់ភ្ជាប់​បំពង់ទំពក់សណ្ដោង​ទៅនឹងបំពង់គ្រោងបញ្ឈរ (រូបភាព 14)។

    Note: បោះចោលក្បាលឡោស៊ី និង​ប៊ូឡុង។

  3. ដោយការប្រើរន្ធបំពាក់បំពង់ទំពក់សណ្ដោង​នៅចំហ ត្រូវរឹតភ្ជាប់​កែងបំពាក់រឹស័រ​ទៅនឹងកែងបំពង់ទំពក់សណ្ដោង/បំពង់គ្រោងបញ្ឈរ​​នីមួយៗ​ដោយ​ប្រើ​ប៊ូឡុងមួយគ្រាប់ (⅜ x 2-¾ អ៊ិញ) និង​ក្បាល​ឡោស៊ី​រឹត​ពីរ​ជាន់​មួយគ្រាប់ (⅜ អ៊ិញ)។

    Note: ដាក់កែងបំពាក់រឹស័រ​ឲ្យចំកន្លែង​ដូចដែលបានបង្ហាញឲ្យឃើញនៅក្នុង រូបភាព 14។

    g362720

    រូបភាព 14

    1. បំពង់ទំពក់សណ្ដោង/បំពង់គ្រោងបញ្ឈរ
    2. កែងបំពាក់រឹស័រ
    3. ដងរឺស័រ
    4. រឹស័រប្រទាក់រឹត
    5. ដៃស្ទូច

  4. កាន់ដងទាញមកក្រោយ​ដើម្បីលើក ឬ​ចាក់សោ​ផ្លែកាំបិតឲ្យត្រូវទៅនឹង​ស្ថានភាពដឹកជញ្ជូន។

  5. រឹងបន្តឹង​ប្រដាប់​ចង​ភ្ជាប់​ដែលនៅសល់​ទាំងអស់។

  6. ភ្ជាប់​រឹស័រប្រទាក់រឹត​ទៅនឹង​ដៃស្ទូច និង​ដងរឺស័រ។

  7. ស៊ក​ដងរឺស័រ​ចូល​ប្រហោង​នៃ​កែងបំពាក់រឹស័រ ហើយ​ភ្ជាប់វា​ថ្នមៗ​ដោយប្រើ​ក្បាលឡោស៊ីរឹតពីរជាន់/អេគ្រូមួលសម្លាប់ (⅜អ៊ិញ)។

  8. អនុវត្ត​ជំហានឡើងវិញ 6 និង 7 នៅផ្នែកម្ខាងទៀតនៃគ្រឿងចក្រ។

  9. ដាក់​កង់ក្រោយ ហើយ​ដោះកំណល់ចេញពីក្រោមគ្រឿងចក្រ​ផ្នែកខាងក្រោយ។

    Note: មួលក្បាលឡោស៊ី​កម្រិត​ចាប់ពី 61 ដល់ 75 N∙m (45 ទៅ 55 ft-lb)។

ការលៃតម្រូវតំណឹងរឹស័រ

ការលៃតម្រូវរឹស័រ​គ្រប់គ្រងបាននូវកម្លាំង​ដែល​វា​ត្រូវប្រើ​ដើម្បី​លើក​ផ្លែកាំបិត​ទៅដាក់ឲ្យត្រូវនឹង​ស្ថានភាពដឹកជញ្ជូន។ បើរឹស័រ​មានលក្ខណៈ​រលុងខ្លាំងពេក ការលើកផ្លែកាំបិតទៅដាក់ឲ្យត្រូវ​ស្ថានភាពដឹកជញ្ជូន​នឹង​ពិបាក។ លើសពីនេះ តំណឹងរឹស័រ​ខ្លាំងពេក​នឹង​បណ្ដាល​ឲ្យផ្លែកាំបិត​ផែលយ៉ាងឡើងចុះ​យ៉ាងខ្លាំង​នៅពេល​កំពុង​បញ្ជា ឬ​ដំណើរការ។

  1. បន្ទាប​ផ្លែកាំបិតដាក់ឲ្យដល់ដី។

    Note: នៅពេលមានការលៃតម្រូវរឹស័រនានា​បាន​ត្រឹមត្រូវហើយ ប្រវែង​កម្ពស់​ពេញ​ទាំងស្រុង​នៃផ្នែកក្រោមរបស់ផ្លែកាំបិត​នឹង​មិនលើពី 6 ម.ម (¼ អ៊ិញ) ពី​ដី​ទេ។

  2. បង្វិលខ្ចៅលៃតម្រូវរឹស័រ (រូបភាព 15) តាមទិសដៅស្របទ្រនិចនាឡិកា​ដើម្បី​លើក​ផ្លែកាំបិត ឬ​បញ្ច្រាសទ្រនិចនាឡិកា​ដើម្បី​បន្ទាប​ផ្លែកាំបិត។

    g003628

    រូបភាព 15

    1. ការលៃតម្រូវ​ខ្ចៅ

ប្រតិបត្តិការ

ការបញ្ជា​ផ្លែកាំបិត

កាន់ដងទាញមកក្រោយ​ដើម្បីលើក ឬ​ចាក់សោ​ផ្លែកាំបិតឲ្យត្រូវទៅនឹង​ស្ថានភាពដឹកជញ្ជូន។ ជាន់​ឈ្នាន់ចាក់សោ​ដើម្បី​លែផ្លែកាំបិត​ឲ្យចូល​ត្រូវនឹង​ស្ថានភាព​បញ្ជា។

អ្នកអាចប្រើ​ផ្លែកាំបិត​រុញ ឬ​ទាញ​ខ្សាច់ និង​ធូលីបាន។ នៅពេលដែលផ្លែកាំបិតកំពុងស្ថិតក្នុង​ស្ថានភាពបញ្ជា​ហើយ រុញដងបញ្ជា​ទៅមុខ ឬ​ទាញមកក្រោយ​តិចៗ​ធម្មតា ឬ​ជាន់​ឈ្នាន់ជើង​លើកដៃស្ទូច​ដើម្បីបញ្ជាឲ្យមាន​សកម្មភាព​ភ្ជួរដី។

Note: បើ​កង់​ទាំងអស់​វិល​នៅខណៈ​កំពុងភ្ជួរដី ចូរ​លើក​ផ្លែកាំបិត​ឡើង​បន្តិច​ដោយ​ការទាញដងបញ្ជាមកក្រោយ។ នៅពេលនោះ ម៉ាស៊ីន​អាចនឹងចាប់ផ្ដើម​មានបន្ទុកលើសកម្រិត។ នៅពេលដែលវាដំណើរការទៅយ៉ាងដូច្នោះ ត្រូវលែងឈ្នាន់ទាញ​បន្តិចម្ដងៗ​ដើម្បី​បង្កើន​ល្បឿន និង​កម្លាំង​ម៉ាស៊ីន។

ការដោះ និង​ទុកដាក់​ផ្លែកាំបិត

  1. ត្រូវដោះខ្ចៅលៃតម្រូវ​ដែល​ភ្ជាប់​ដងរឹស័រ​ទៅនឹង​កែងបំពាក់រឹស័រ​ដោយ​ប្រុងប្រយ័ត្ន។

    ការព្រមាន

    បើ​រឹស័រ​នានាកំពុង​មាន​តំណឹង ស្ថានភាពនេះ​បណ្តាលឲ្យ​បញ្ហា​​របួសស្នាម​ដល់រាង​កាយ​​បាន​។

    បន្ធូរសម្ពាធដោយប្រុងប្រយ័ត្ន្នពីសមាសធាតុដែលមានថាមពលដែលបានរក្សាទុក។

  2. ដោះ​ដងរឺស័រ និង​រឹស័រ​នានា​ចេញ។

  3. បន្ទាប​ផ្លែកាំបិតដាក់ឲ្យដល់ដី។

  4. ដោះ ឬ​ដក​ដង្កៀបអង្កាញ់ និង​កន្លាស់ទាក់​ដែលភ្ជាប់​ដៃស្ទូច​ទៅនឹង​កែងទ្រចេញ។

  5. ភ្ញើយ​ផ្នែកខាងមុខនៃម៉ាស៊ីនគ្រឿងចក្រ ហើយ​រំកិល​បង្គំផ្លែកាំបិតទាំងស្រុង​ទៅមុខ និង​ឲ្យ​ងាកចេញពីគ្រឿងចក្រ។
